Прайс-лист на монтаж вентиляции

Наименование услуги	Ед. измерения	Цена в рублях
Монтаж приточной установки производительностью до 300 м³	1	13000
Монтаж приточной установки производительностью до 700 м³	1	18000
Монтаж приточной установки производительностью до 1500 м³	1	23000
Монтаж приточной установки производительностью до 2000 м3	1	27000
Монтаж приточной установки производительностью свыше 2000 м³	1	36000
Монтаж канального вентилятора производительностью 100-500 м³/ч	1	4500
Монтаж Канального вентилятора производительностью до 1000 м³/ч	1	9000
Монтаж Канального вентилятора производительностью от 1500 до 10000 м³/ч	1	13000
Монтаж Канального вентилятора производительностью от 10000 до 50000 м³/ч	1	18000
Монтаж Радиального вентилятора	1	2500
Монтаж Крышного вентилятора	1	3500
Монтаж бытового настенного вентилятора в вентиляционную шахту без прокладки кабеля электропитания	1	680
АВТОМАТИКА	Количество	Цена в рублях
Монтаж щита автоматики	1	7100
Установка привода воздушной заслонки	1	1800
Монтаж узла обвязки	1	450
Подключение узла обвязки к теплоснажению	1	2700
Монтаж пластинчатого рекуператора	1	2700
Монтаж роторного рекуператора	1	4500
Диффузоры, Адаптеры, Клапаны	Количество	Цена в рублях
Монтаж камеры статического давления (адаптера)	1	250
Монтаж диффузора круглого сечения	1	250
Монтаж воздушного клапана	1	300
Монтаж дроссель-клапана	1	300
Монтаж огнесдерживающего клапана с покрытием	1	5 500
Монтаж шумоглушителя до 2500 м³	1	13
Воздуховоды	Количество	Цена в рублях
Монтаж гибкого воздуховода	м²	270
Монтаж прямоугольного воздуховода	м²	450
Монтаж круглого воздуховода D=100мм.	п.м.	130
Монтаж круглого воздуховода D=125мм.	п.м.	180
Монтаж круглого воздуховода D=160мм.	п.м.	270
Монтаж круглого воздуховода D=200мм.	п.м.	350
Монтаж круглого воздуховода D=250мм	п.м.	450
Монтаж круглого воздуховода D=315мм.	п.м.	550
Демонтаж прямоугольного воздуховода	м²	230
Демонтаж круглого воздуховода D=250мм.	п.м.	230
Демонтаж круглого воздуховода D=160мм.	п.м.	100
Решетки	Количество	Цена в рублях
Монтаж решетки S до 0,09 м²	1	350
Монтаж решетки S от 0,09 м² до 0,36 м²	1	450
Монтаж решетки S от 0,36 м² до 1 м²	1	720
Монтаж решетки S свыше 1 м²	1	900

Из чего складывается стоимость монтажа вентиляции

Процесс установки элементов вентиляционного комплекса включает ряд этапов. Трудоемкость их проведения отражается на сумме итоговой затратной сметы. Подсчитывая стоимость монтажа систем вентиляции, учитывают:

• сложность проектного решения;
• тип оснащаемого объекта (жилой, торгово-офисный, промышленный);
• площадь помещения;
• вид монтируемого оборудования, количество устанавливаемых единиц техники;
• необходимость организации сопутствующих мероприятий (демонтаж старых блоков, прокладка электрокабеля, пр.).

Общий ценовой уровень определяет вид предусмотренных проектом компонентов системы. Например, конечную стоимость монтажа воздуховодов вентиляции формируют, учитывая диаметр укладываемых труб, размер помещения. Составить точную затратную смету можно, имея оформленную проектную документацию.

Доступная ценовая политика объединения «Лайт-Бриз» позволяет вам привлечь профессионалов, выполняющих квалифицированную сборку систем вентиляции. Производим монтажно-пусковые работы согласно регламентированным нормам. Организуем комплекс мероприятий, гарантируем надежное безотказное функционирование конструкционных компонентов.

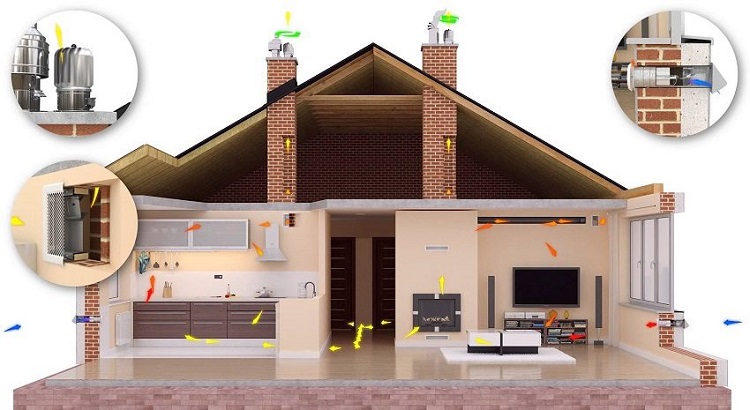

Очень редко люди, живущие в домах, задумываются о наличии грамотно установленной системы вентиляции. А ведь от нее зависит не только комфортное времяпрепровождение в помещении, но и здоровье домочадцев. Запотевшие окна, темные пятна в углах и на стенах должны стать сигналом того, что вентиляционная система установлена неправильно либо ее нет совсем. Это грозит жильцам постоянным недомоганием, слабостью, в худшем случае приобретением хронических заболеваний дыхательной системы.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Специалисты советуют при обнаружении явных признаков, указывающих на отсутствие вентиляции, срочно заняться ее установкой.

Для комфортного самочувствия отечественным законодательством разработаны определенные нормы, устанавливающие поступление необходимого воздушного потока.

Если грамотно использовать разработанные стандарты и правила, то сделать вентиляцию получится грамотно. Эти же стандарты помогут определить оптимальный воздухообмен для жилых помещений в летний период и холодное время года, когда в доме работает система отопления.

Государственные стандарты

Все правила сведены в государственные стандарты – ГОСТ, санитарные правила и нормы – СанПиН, своды правил – СП.

В указанных нормативных актах приводятся расчеты притока воздуха в различные типы помещений, которые зависят от разных факторов. Они регламентируют необходимые параметры воздухообмена и здорового микроклимата, а также устанавливают нормы установки вентиляционного оборудования и его функционирования. Например, согласно ГОСТам, в среднем на один квадратный метр закрытого помещения должно приходиться до трех кубических метров свежего воздуха. Кроме того, на одного взрослого жильца предусмотрено до 30 кубометров в час. В них же указано, что для газифицированных кухонных помещений норма выше, чем для кухонь с электроплитами, – 90 кубометров в час против 60 кубометров. При этом для ванных комнат достаточно 25 куб. м/ч, а санузлов – до 50.

Кроме отечественных стандартов, существуют нормативные документы зарубежного сообщества инженеров Ashare. Если для обустройства собственного коттеджа планируется использовать вентиляционные системы американского производства, то следует ознакомиться именно с ними. В частности, в Ashare 62.1 определены минимально допустимые коэффициенты и параметры для вентиляции, а в Ashare 55 приведены необходимые условия по микроклимату и тепловому комфорту зданий.

Чтобы организовать оптимальный комплекс воздухообмена в помещении, следует опираться на стандарты, соблюдать баланс воздуха, придерживаться технического задания и следовать указаниям, которые даны в нем специалистами.

Финансовые вложения

Проектирование, расчет и монтаж вентиляционных систем включают затраты средств. Есть определенные параметры, на которые ориентируются при выборе оборудования и установке системы. Хозяева экономят за счет самостоятельного выполнения некоторых несложных этапов в работе, чтобы не оплачивать услуги мастеров. Итоговая расходная сумма зависит от некоторых условий:

• площади пола комнат;
• функциональности отдельных помещений;
• числа жильцов;
• расположения стен дома по сторонам света;
• количества окон и их квадратуры.

Для установки систем вентиляции используют оборудование и материалы, цена которых влияет на сумму конечной сметы работ. Стандартно применяют такие узлы, устройства и изделия:

1. Навесные каналы для прохождения воздуха делают из оцинковки или пластика. Коллекторы поступают в продажу круглого или квадратного сечения. Соединение и повороты делают с помощью элементов из аналогичного материала.

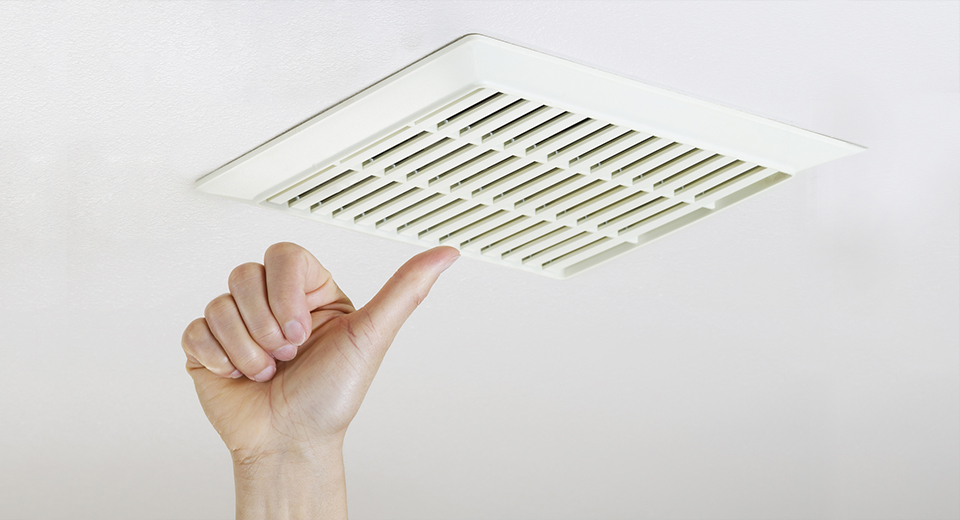

2. Решетки для защиты входа в короб выпускают различных видов. Стальные решетки применяются реже, основным материалом является пластик. Размер подбирается индивидуально, а оригинальный дизайн используется в зависимости от интерьера.

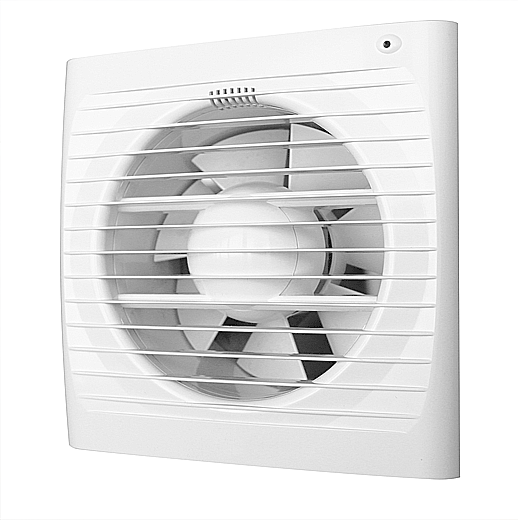

3. Нагнетатели или вытяжки применяют в принудительных системах. Они представляют собой вентиляторы роторного или лопастного типа для обеспечения движения потоков.
4. Калориферы или нагреватели ставят в приточных системах для увеличения температуры воздуха и создания комфорта.
5. Рекуператоры монтируют в принудительных конструктивных вариантах. Устройство предназначено для экономии электричества. Уходящий по проходу теплый воздух частично нагревает новые поступающие потоки. Теплообменник помогает снизить затраты, но морозный воздух, идущий снаружи, требует дополнительного нагрева.
6. Фильтры для подающегося воздуха кассетного типа.
7. Улавливатели шума для снижения децибел от функционирующего вентилятора.
8. Метизы, хомуты для навески, крепления, монтажная пена.

Основные этапы проектирования

Типовые схемы для жилых и бытовых помещений отсутствуют ввиду архитектурного и функционального многообразия зданий.



Для принятия решения по созданию оптимальной системы воздухообмена необходимо придерживаться общих принципов организации вентиляции, соблюдение воздушного баланса, правил разработки технического задания и рекомендаций по его практической реализации (+)

Разработка технического задания

Составление технического задания – первый этап проектирования вентиляции. Здесь необходимо прописать требования к объему и типу воздухообмена для всех помещений дома.

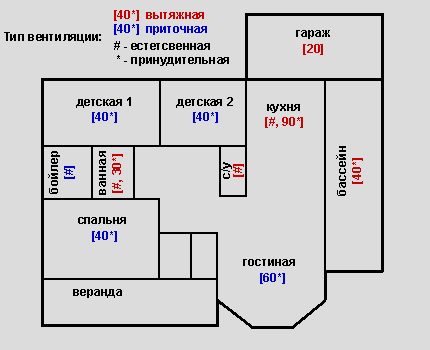

Пример технического задания (в части воздухообмена) на разработку системы вентиляции дома. Такой документ можно составить самостоятельно

Для каждого отдельного помещения в зависимости от его предназначения определяют параметры воздухообмена.

Так, для квартир и частных домов использовать вентиляцию необходимо следующим образом:

• Жилые комнаты, гостиные, спортивные залы. Постоянный приток. Объем зависит от среднесуточного количества находящихся в помещении людей. Возможны требования по температуре и влажности входящего потока.
• Ванная, уборная, прачечная. Постоянная естественная вытяжка. Работа механических устройств во время использования помещений.
• Кухня. Постоянная естественная вытяжка. Включение принудительной тяги во время интенсивного использования газа, либо в случае значительных выбросов в воздух пара при открытых способах приготовления пищи.
• Коридор и прихожая. Свободное перемещение воздуха.
• Кладовка. Естественная вытяжная вентиляция.
• Бойлерная или топочная. Необходимо при расчете воздушного баланса учитывать факт наличия вытяжной вентиляции за счет удаления продуктов горения через дымовую трубу.
• Рабочие помещения (мастерская, гараж). Автономная вентиляция в зависимости от предназначения комнат.

Техническое задание может быть разработано самостоятельно или сторонними специалистами. В последнем случае при заключении договора проектировщики вынуждены будут придерживаться российских нормативных документов регламентирующих скорость воздуха в воздуховоде и кратность воздухообмена.

Выбор наилучшей схемы вентиляции

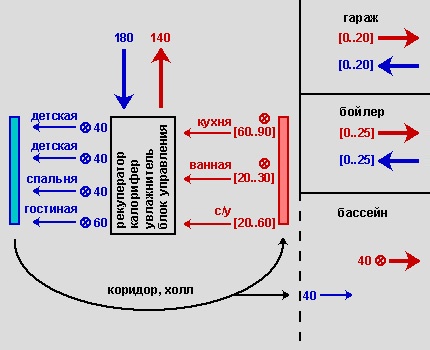

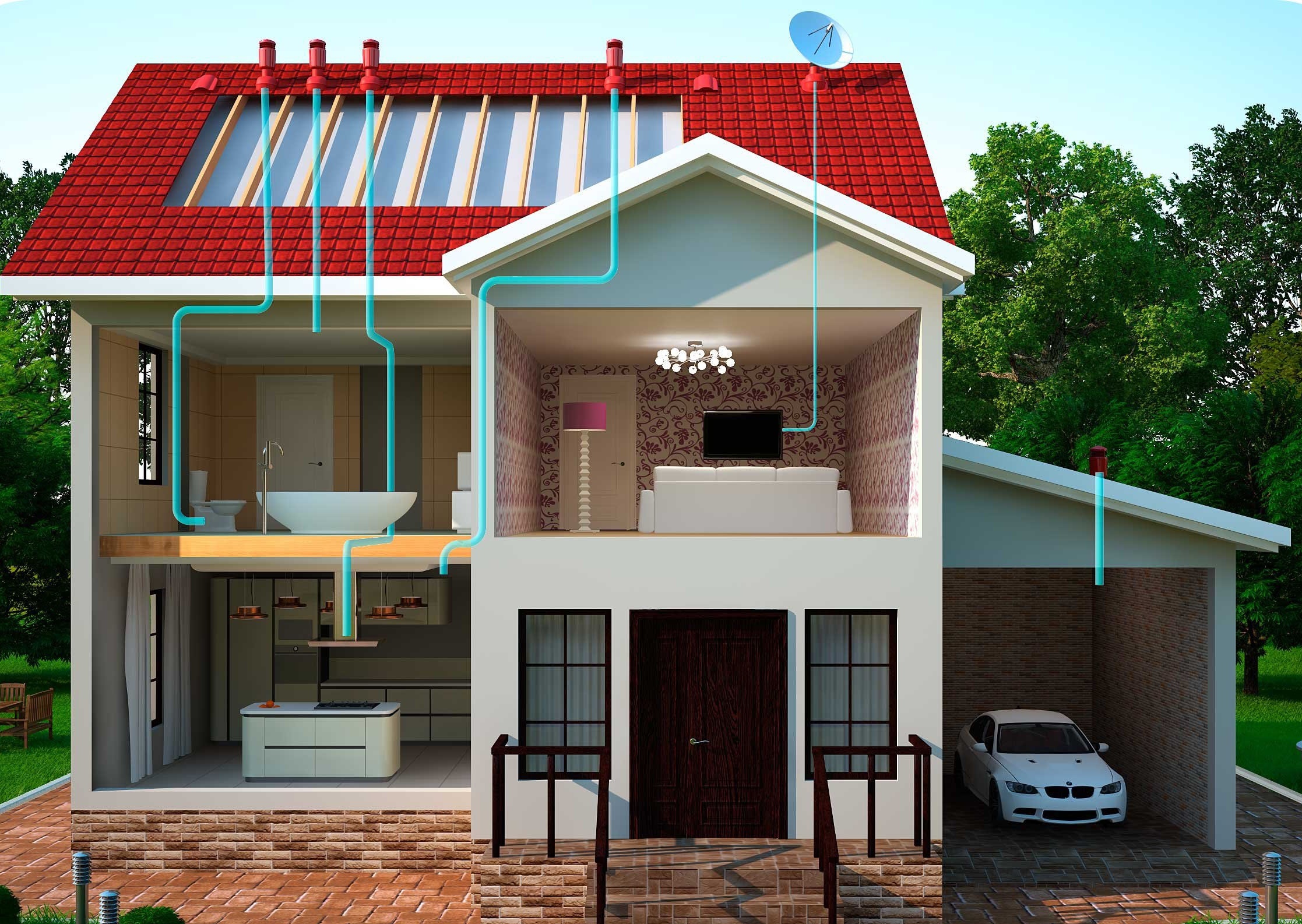

На основании технического задания создают схему вентиляционной системы. План расположения ее элементов необходимо согласовать до внутренней отделки помещений. Иначе, в случае монтажа после ремонта, возникнет дополнительная задача по их вписыванию в интерфейс дома.

Оборот воздуха в доме. Отдельная вытяжка из бассейна необходима, чтобы уменьшить объем конденсата в рекуператоре. Отдельный цикл в бойлерной – требования противопожарной безопасности. Отдельный цикл в гараже – техническая простота решения

Как правило, любой план вентиляции можно воплотить несколькими способами.

Наилучшее решение должно полностью удовлетворять требованиям технического задания и учитывать следующие пожелания:

• содержать минимальное количество узлов и элементов, которые подвержены поломкам;
• регулярное обслуживание должно быть простым и, по возможности, проводиться силами жильцов;
• использование вентиляции при регулировании микроклимата должно быть понятное для людей, которые не обладают специальными знаниями о технических нюансах системы;
• наличие резервных решений в случае выхода из строя одного из узлов;
• система должна быть незаметно вписана в интерьер квартиры или дома.

При финансовых расчетах необходимо учитывать как разовое вложение средств на покупку элементов системы и их монтаж, так и регулярные затраты на периодическое обслуживание и электроэнергию, затрачиваемую на обогрев и увлажнение воздуха.

• Информация о проектировании вентиляции: https://www.airfresh.ru/proektirovanie-ventilyatsii.htm
• Дополнительная информацию о монтаже вентиляции: https://www.airfresh.ru/o-montazhe-ventilyatsii.htm

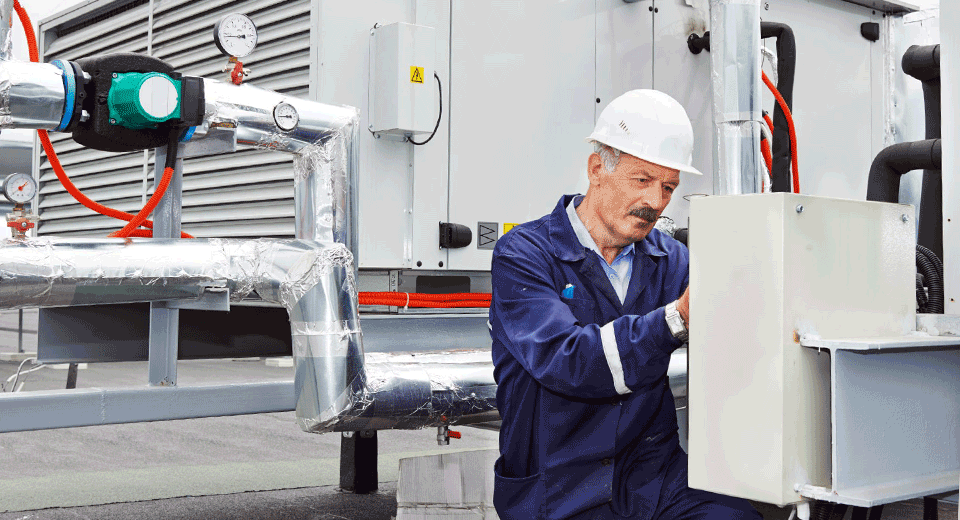

Монтаж вентиляционных систем и оборудования проходит через несколько этапов.

Проект. Сначала составляют техническое задание. В нем производят расчет параметров воздухообмена. Расход воздуха рассчитывают исходя из предполагаемого количества людей в помещении и его площади. Значение имеет и специфика помещения: например, для вентиляции медицинских учреждений учитывают повышенные требования к очистке воздуха.

Техзадание составляют с учетом некоторых рекомендаций:

• максимальная эффективность системы должна быть достигнута при минимальных затратах;
• магистраль движения воздуха следует выстроить с минимально возможным количеством воздуховодов и изгибов;
• жильцы должны иметь доступ к системе для ее регулярной проверки и обслуживания;
• нужно предусмотреть резервное решение в случае выхода из строя какой-либо детали системы;
• желательно, чтобы вентиляция была незаметна либо органично вписывалась в интерьер помещения.

На основании техзадания инженеры подбирают определенный вид вентиляции и создают схему. В схеме учитывают траекторию воздушных потоков, расположение воздуховодов, вентиляторов и других элементов системы.

Если проект вентиляции готовит компания, она должна предоставить Вам смету. Смета должна отражать точную сумму расходов, полный и подробный список монтажных работ и используемых материалов. В список расходных материалов входят:

• монтажные скобы;
• саморезы, болты, гайки;
• анкеры, хомуты;
• трубки и шланги для отвода конденсата;
• утеплитель (например минеральная вата) и так далее.

На основании итоговой стоимости системы компания заключает с заказчиком договор.

Если Вы подсчитываете стоимость вентиляции самостоятельно, помните о последующих затратах на поддержание работы системы, возможный ремонт и на электроэнергию, необходимую для работы вентилятора, нагревателя, увлажнителя воздуха и других устройств.

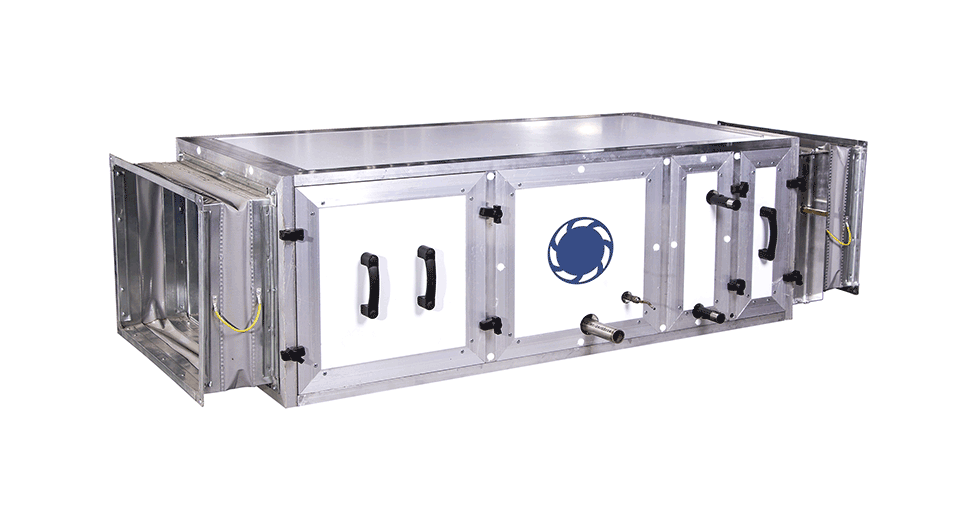

Установка вентиляционного оборудования. Если используется моноблочная вентиляционная установка или если возможно сгруппировать элементы системы, то их располагают в вентиляционной камере. Как правило, под камеру выделяют подвал или чердак, так как нужно обеспечить постоянный доступ к вентсистеме для ее обслуживания.

Массивные элементы системы необходимо надежно закрепить, чтобы от них не исходила вибрация.

Как правило, установку системы вентиляции в помещении проводят до начала отделочных работ — в противном случае можно повредить ремонт.

Устройство вытяжки и притока. Принцип работы системы приточной вентиляции: установка забирает воздух с улицы, распределяя его по помещениям через систему воздуховодов. Каждая линия воздуховодов ведет в отдельное помещение.

Отработанный воздух стремится в вытяжное отверстие и оттуда выходит на улицу через вентиляционную шахту. Так как вытяжная вентиляция в многоквартирном доме зачастую естественного типа, возможно выполнить монтаж вентиляции в доме своими руками. Все монтажные работы в основном сводятся к установке кухонной вытяжки и вентиляторов в санузле. Чтобы не допустить обратной тяги из санузла, стоит оснастить вытяжные вентиляторы обратными клапанами.

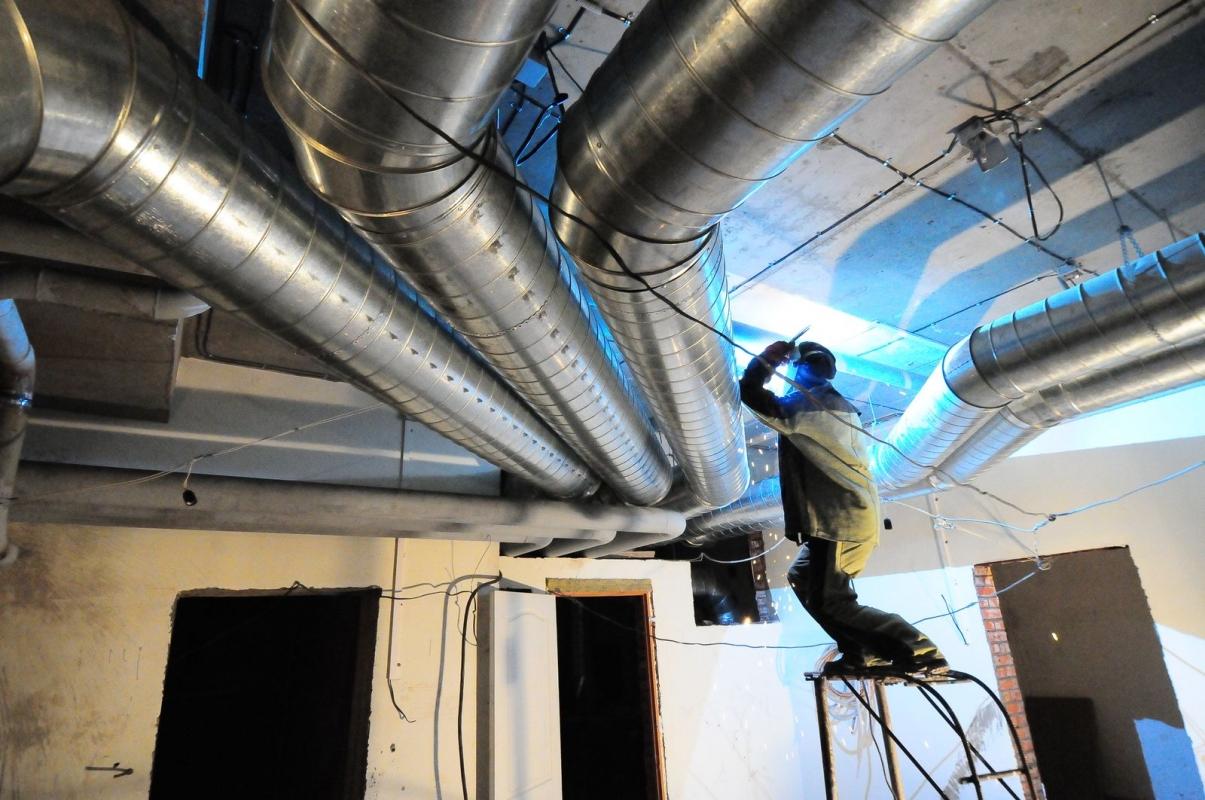

Монтаж вентканалов. Сначала специалисты обозначают и подготавливают места крепежа воздуховодов. Бывают воздуховоды из оцинкованной стали, алюминиевой фольги, пластика, стеклоткани и других материалов. При необходимости для воздуховодов проделываются отверстия в стенах и перекрытиях. Затем воздуховоды собирают в блоки, которые поднимают к месту размещения.

Есть несколько способов соединения воздуховодов:

• Фланцевое. Фланцы (плоские детали с отверстиями для болтов и шпилек, чаще всего круглой формы) привариваются к концам воздуховодов и присоединяются друг к другу крепежами.
• Сварное. Этот вид соединения трудозатратен и непрактичен, так что используют его крайне редко — только в случае особых требований к герметичности системы вентиляции.
• Ниппельное. Используется, как правило, для труб с круглым сечением. Ниппели (металлические трубки с резьбой на концах) припаивают либо надевают на концы воздуховодов.
• Бандажное. Концы воздуховодов соединяют бандажом — металлическим кольцом, похожим на пяльца. Бандаж затягивают с помощью болтов и гаек.

При креплении воздуховодов к стене монтажная бригада использует специальные крепежные элементы — хомуты. Во время установки учитывают нюансы, указанные в нормативной документации.

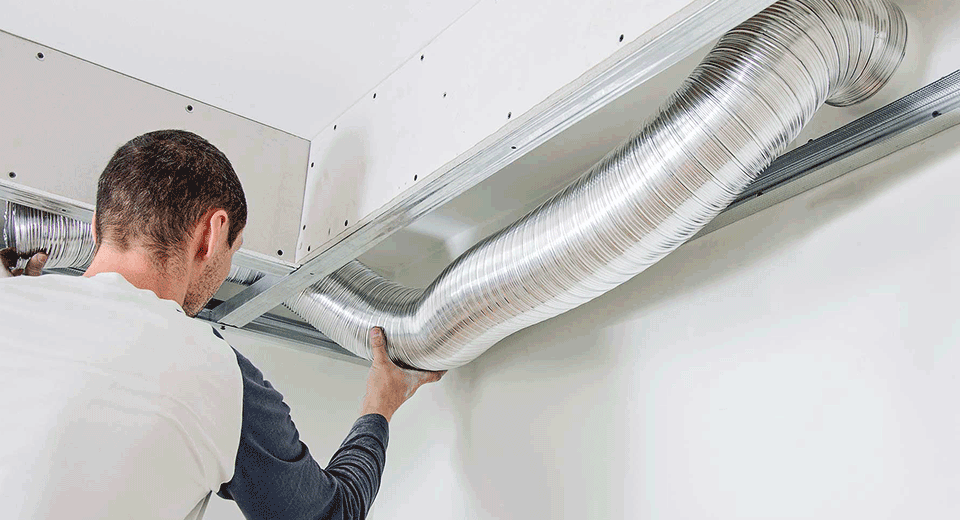

Чтобы сделать поворот магистрали или присоединить каналы к вентустановке, используют гибкие воздуховоды. У них большое сопротивление движению воздуха, поэтому их применяют только в качестве вспомогательных элементов. При монтаже они должны быть полностью растянуты. Также не следует допускать их провисаний.

Монтаж дополнительных элементов. К этой категории относятся воздухонагреватель, диффузоры, дефлекторы, воздушные клапаны, решетки и многое другое. В качестве устройства, распределяющего воздух по помещению, в домах и офисах чаще используют обычные решетки, а в промышленной вентиляции — диффузоры.

Чтобы в помещение попадал не только свежий, но и чистый воздух, можно встроить очиститель в канал приточной вентиляции.

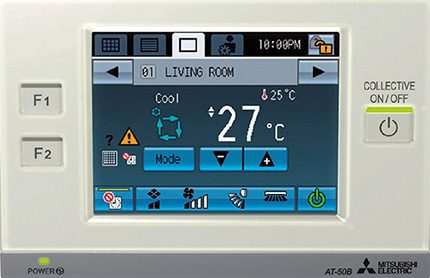

Подключение к электросети. Для безопасной работы системы собирают шкаф управления и автоматики. Автоматизация систем вентиляции позволяет включать и выключать оборудование, защищать его от перегрузок и замыканий, а также отслеживать параметры микроклимата с помощью датчиков. Обычно дверца шкафа закрывается на ключ. Внутри — кнопки, переключатели и индикаторы, регулирующие работу системы. Также внутри шкафа должен быть расположен аккумулятор для бесперебойной работы вентиляции.

Чтобы оптимизировать работу оборудования, используют диспетчеризацию системы вентиляции. Специальные контроллеры отслеживают показатели работы вентиляции и сообщают оператору о возможных неисправностях.
