Вентиляция в производственном цехе представляет собой сложный комплекс взаимосвязанных между собой процессов и устройств, нацеленный на создание качественного воздухообмена внутри производственного помещения.

Система вентиляции цеха играет гораздо более важную роль, чем аналогичная система в любом другом помещении. Главный акцент состоит в том, что это целая система инженерных разработок, которая призвана обеспечить бесперебойную фильтрацию воздуха от вредных и токсичных примесей и его функциональную циркуляцию, не нарушая при этом ход технологических процессов, а способствуя благоприятным условиям для их успешного выполнения.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Основные требования к вентиляции цеха

Требования к проектированию и монтажу систем вентиляции регламентируются СП 60.13330.2012 и ГОСТ 12.4.021-75. Должны быть соблюдены санитарно-гигиенические, технологические, энергетические, экономические, конструктивные, эксплуатационные, экологические, архитектурно-строительные нормы, а также требования пожарной безопасности.

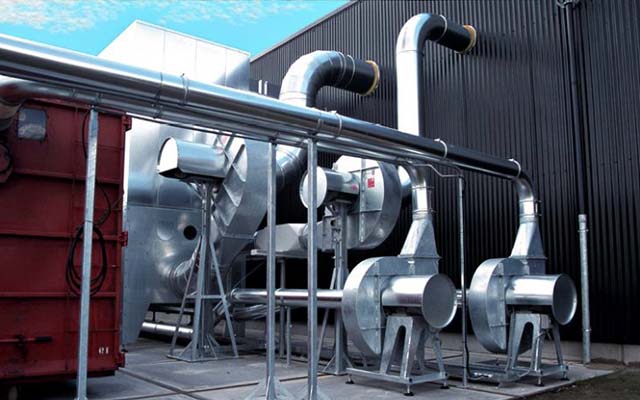

Виды вентиляции промышленных цехов

В зависимости от способа перемещения воздуха, вентиляция производственных цехов может быть:

• естественная;
• механическая.

В первом случае, воздухообмен происходит за счет температурной разницы и разницы в давлении потоков воздуха. Такой тип вентилирования может быть неорганизованным (основанным на элементарных физических явлениях — например, сквозняк) и организованным (аэрация). Для этого задействуют спецконструкции (например, короба с заслонами), позволяющие регулировать величину и силу воздушного потока.

Механическая вентиляция позволяет производить предварительную обработку приточного воздуха (охлаждение, нагрев, увлажнение) и фильтрацию загрязненного воздуха перед выбросом в атмосферу.

Как инженерно-технологический объект, вентиляцию промышленных цехов можно условно разделить на 2 вида, по способу организации воздухообмена:

• местного типа;
• общеобменного типа.

В первом случае, главная задача местной вентиляции заключается в локализации и последующем удалении вредных и токсичных веществ и выбросов, непосредственно в месте их возникновения. На практике, источник загрязнения укрывается со всех сторон т.н. щитами, формируя своеобразный колпак. Внутри подобного укрытия возникает разрежение при отсосе воздушных масс потому, что давление внутри ниже атмосферного. Такая мера препятствует поступлению вредных примесей в помещение. Местная система вентиляции цеха достаточно эффективно справляется с очищением воздуха, а ее организация довольно бюджетна.

В тех случаях, когда местная вентиляция не может локализовать источники загрязнения в полном объеме, задействуют общеобменный тип вентиляции. Его цель заключается в комплексном очищении воздуха во всех производственных помещениях (либо их значительной части), посредством разбавления концентрации  вредных примесей, пыли и грязи, тепловых излучений и проч.

Общеобменная вентиляция отлично справляется с поглощением тепла и, в основном, применяется в случаях, когда нет выброса вредных примесей в атмосферу производственных помещений. Если специфика производства предполагает выброс газов, вредных паров, канцерогенов и пыли, применяют вентиляцию смешанного типа: общеобменная+местные отсосы.

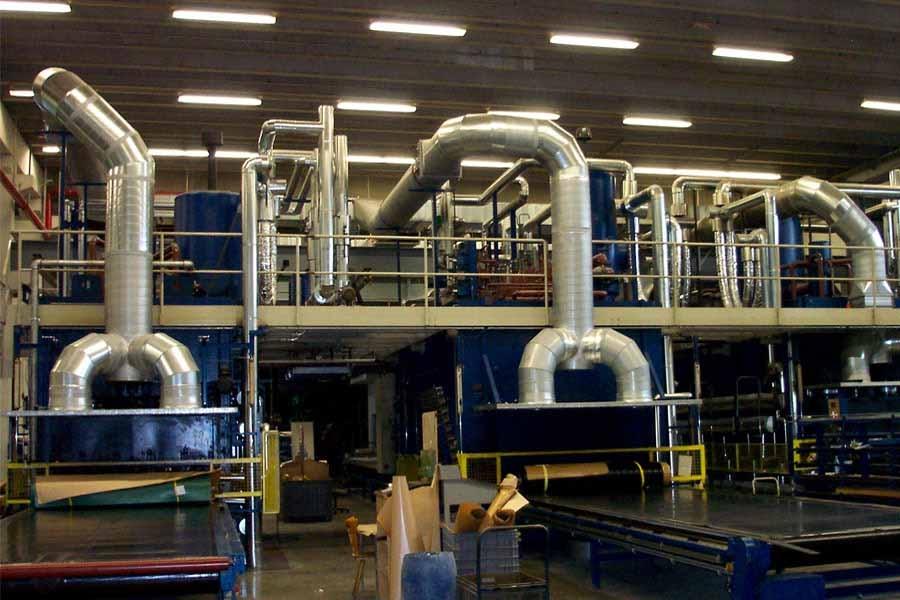

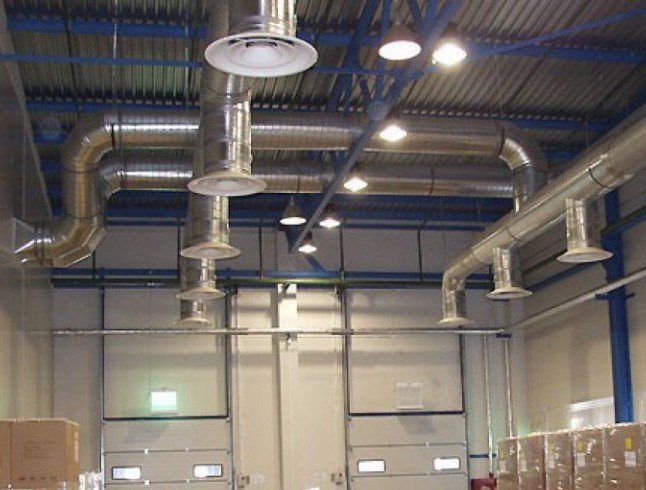

Общеобменная вентиляция цеха

В отдельных случаях предприятия, чье производство связано со значительным пылевыделением или выбросом токсичных примесей, полностью отказываются от общеобменной вентиляции. Объясняется это тем, что мощная общеобменная система может попросту разнести эти вредности и пыль по всей территории цеха.

Ключевая концепция построения вентиляционных систем заключается в том, чтобы удалить максимальный объем вредностей при помощи местных отсосов (а это главный базис, на котором строится промышленная вытяжная вентиляция), а оставшиеся примеси разбавить притоком свежего воздуха, снизив их концентрацию до предельного допустимого уровня.

Классификация вентиляции промышленных цехов по способу действия:

• приточная вентиляция цеха;
• вытяжная вентиляция цеха;
• приточно-вытяжная вентиляция цеха.



Приточная система вентиляции цеха нацелена на обеспечение свободного притока свежего воздуха в объемах, которого будет достаточно для полноценного функционирования производства. В системах приточного типа, в основном, используют канальные вентиляторы, которые производят забор воздуха извне с последующим его пропуском через калориферы, где происходит нагрев и увлажнение (если требуется).

Такие системы способны полностью обеспечить принудительное поступление воздушных масс в цех. При этом, давление воздуха увеличивается в сравнении в показателями давления атмосферного, что способствует естественному (неорганизованному) выдавливанию отработанного воздуха на улицу через щели, выходы или отверстия.

Местная приточная вентиляция может быть нескольких видов и включать такое оборудование, как:

• воздушный душ (поток чистого воздуха, направляемый на рабочее место: стационарные и мобильные)
• воздушные и воздушно-тепловые завесы (с подогревом и без)
• оазисы (обслуживают целые участки цеха, где воздух двигается с рассчитанной скоростью и температурой)

Вытяжная система выполняет удаление загрязненного/влажного/горячего/токсичного воздуха, а его замещение на чистый происходит неорганизованно — через оконные и дверные проемы и т. п. Такая вентиляция цеха очень актуальна при технологических процессах, предполагающих большое выделение тепла, влаги, вредных испарений и при значительном штате задействованных на производстве сотрудников.

Все виды вытяжных вентиляционных установок производственных цехов состоят из нескольких компонентов:

• отсоса (открытого типа — состоящие из защитного кожуха, вытяжного зонта, шарнирно-телескопических/бортовых отсосов, воздухоприемников; или закрытого типа — к которым можно отнести вытяжные шкафы (для производств с повышенным выделением токсичных газов и ядовитых паров), камеры, боксы-укрытия (для работы с особо ядовитыми и радиоактивными веществами), кабины)
• вентилятора (центробежного или осевого);
• вытяжного канала;
• фильтра;
• воздуховода


Приточно-вытяжная вентиляция цеха осуществляет удаление грязного воздуха с одновременной подачей свежих воздушных масс. Распределение потоков может происходить 2 способами:

• путем перемешивания;
• путем вытеснения.




Для первого варианта в потолочном или стеновом пространстве производят монтаж высокоскоростных диффузоров, через которые уличный воздух принудительно попадает в помещение. Внутри он естественным образом перемешивается с отработанным и удаляется через диффузный клапан.

Во втором варианте, на уровне пола производят монтаж воздухораспределителей, через которые происходит принудительный приток свежего воздуха. Прохладный воздух распределяется внизу помещения, а теплый поднимается наверх и естественным образом вытесняется через вентиляционные решетки.

Местное вентилирование помещений

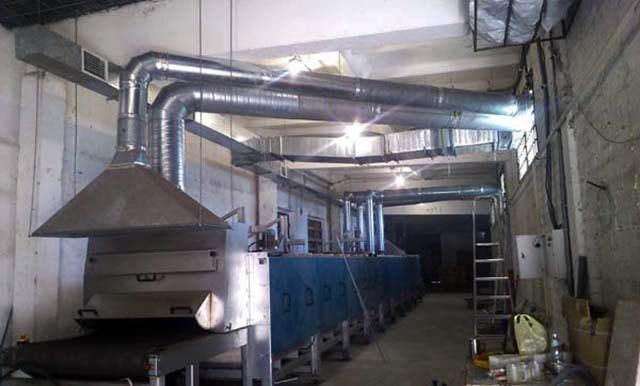

Местная вытяжка ликвидирует отработанный воздух в местах, где происходит его загрязнение. В комплект производственных вытяжек входят вентиляторы вытяжные, трубопроводы, вентиляционные решетки.

Местную вентиляцию, предназначенную для удаления от оборудования веществ, относящихся к 1 и 2 классам опасности, устраивают так, чтобы при отключенной вентиляционной системе запуск оборудования становился невозможным.

В некоторых случаях предусматривают резервные вентиляторы и снабжают местные отсосы автоматикой. Делят такую вентиляцию на 2 вида — приточную и вытяжную. Приточный вид вентилирования выполняют в виде тепловых завес, воздушных душей.

Тепловые завесы из воздуха

Проемы, которые остаются открытыми длительное время (более 40 м за смену) или открываются довольно часто (более 5 раз), способствуют переохлаждению людей, находящихся в помещении. К негативным последствиям приводит и работа сушильных установок, выделяющих загрязнения.

В этих случаях устраивают воздушные завесы. Они выступают в качестве барьера на пути холодного или очень перегретого воздуха.

Воздушные и воздушно-тепловые ширмы проектируют так, чтобы в холодное время при открытии проемов температура в цехах не опускалась ниже отметки:

• 14°С — во время выполнения работы, не требующей больших физических усилий;
• 12°С — когда работа классифицируется, как средней тяжести;
• 8°С — при выполнении тяжелой работы.

Если рабочие места находятся недалеко от ворот и технологических проемов устанавливают экраны или перегородки. Воздушно-тепловая завеса возле дверей, выходящих наружу, должна состоять из воздуха с максимальной температурой 50°С, а у ворот — не более 70°С.

Местная вытяжка с использованием специальных отсосов

Местная система вытяжки при помощи специальных отсосов сначала захватывает, а затем отводит вредные для здоровья примеси в виде газов, дыма и пыли.

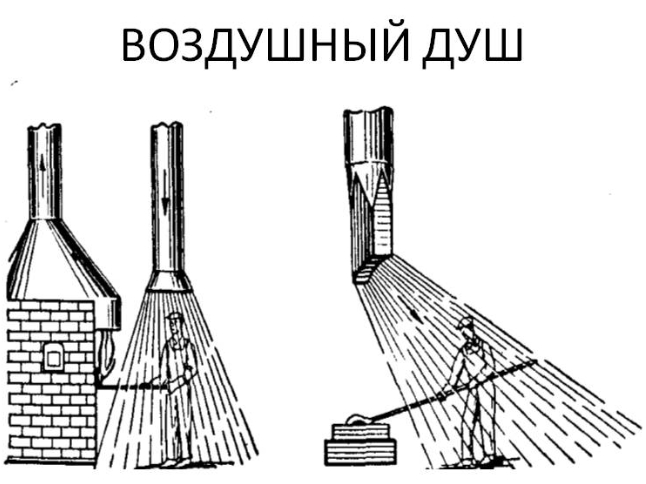

Это своеобразный воздушный душ, задача которого заключается в нагнетании свежего воздуха на фиксированном месте и понижении температуры в зоне притока. Применяют его на производстве, где на работников воздействуют высокие температуры и лучистая энергия интенсивностью более 300 ккал/м²в час, излучаемая нагревательными и плавильными печами.

Бывают такие установки как стационарными, так и передвижными. Они должны обеспечивать скорость обдува от 1 до 3,5 м/с.

Применение воздушного душа — один из способов установления теплового баланса между человеком и средой, в которой он вынужден находиться.

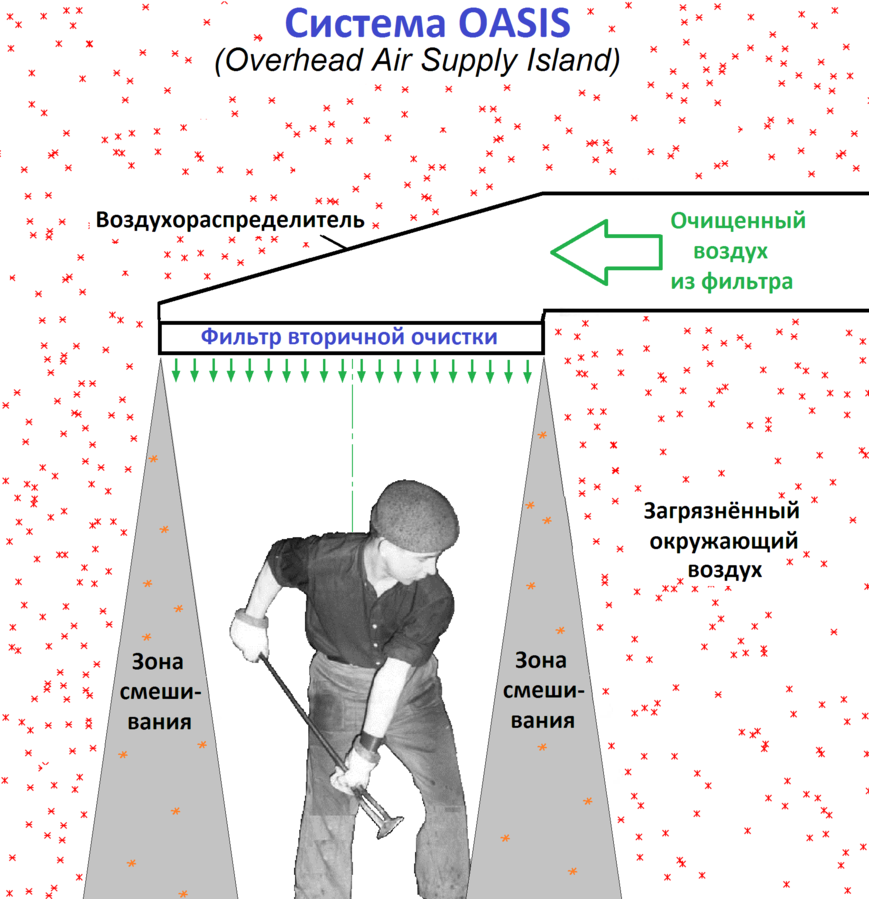

Существует и такое понятие, как воздушный оазис, являющий собой то же самое устройство, включенное в систему местной вентиляции. Оно создает в определенной части производственного помещения микроклимат с заданными параметрами.

Очищенный воздух, подаваемый в заданную отчужденную зону, обычно подвергается специальной тепловлажностной обработке.

Воздушный оазис создает улучшенные условия на рабочем месте и нейтрализует воздействие вредных веществ. Часто это отдельные кабины, но когда их установка невозможна, на рабочие места направляют струю воздуха.

Если местное отсасывающее устройство приблизить непосредственно к месту выделения веществ, загрязняющих пространство, удастся удалить воздух, содержащий более высокий их процент, чем при вентиляции общеобменного типа. Местная вентиляция позволяет значительно снизить воздухообмен.

Алгоритм проектирования

Организация воздухообмена внутри общественного здания либо на производстве выполняется в несколько этапов:

1. Сбор исходных данных — характеристики сооружения, число работников и тяжесть труда, разновидности и количество образующихся вредностей, локализация мест выделения. Очень полезно вникнуть в суть технологического процесса.
2. Выбор вентиляционной системы цеха или офиса, разработка схем. К проектным решениям выдвигается 3 основных требования – эффективность, соответствие нормам СНиП (СанПин) и экономическая обоснованность.
3. Расчет воздухообмена – определение объема приточного и вытяжного воздуха для каждого помещения.
4.  Аэродинамический расчет воздуховодов (если они есть), подбор и расстановка вентиляционного оборудования. Уточнение схем подачи притока и удаления загрязненного воздуха.
5. Монтаж вентиляции согласно проекту, запуск, дальнейшая эксплуатация и обслуживание.

Примечание. Для лучшего понимания процесса список работ сильно упрощен. На всех стадиях разработки документации требуются различные согласования, уточнения и дополнительные обследования. Инженер – проектировщик постоянно работает в связке с технологами предприятия.

Особенности расчёта

Нормативные показатели температуры воздуха, кратности воздухообмена и многие другие параметры указаны в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Так же существует множество методических пособий с примерами расчета конкретных производственных помещений.

Главная особенность в методике расчета вентиляционной системы цеха – это разделение факторов, воздействующих на параметры воздуха.

Например, определение переизбытка тепловой энергии:

Q = Q_u + (3,6V - cQu * (Tz - Tp) / c * (T₁ - T_p), где

Q_u (м³) — объем воздуха, отводимый местным отсосом
V (Ватт) — показатель тепловой отдачи единицы продукции или человека
с (кДж) – теплоёмкость
T_z (°С) — значение температуры отработанного воздуха
Т_р (°С) —значение температуры приточки
Т₁ — температура воздуха, удаляемого через общую вентсистему.

Производства взрывоопасных или токсичных веществ:

Q = Qu + (M - Qu(Km - Kp)/(Ku - Kp), где

М (мг*час) — количество загрязнителя, выделяемого за один час
K_m (мг/м³) — уровень загрязненности воздушных масс, удаляемых местными отсосами
К_р (мг/м³) — уровень загрязненности отравляющими веществами приточных воздушных масс,
K_u (мг/м³) — уровень загрязненности воздушных масс, удаляемых посредством общеобменной вентиляции.

Кроме указанных выше расчетов выполняются расчеты по относительной влажности воздуха, тепловым выделениям от персонала и др. Соблюсти все нормы, правильно подобрать расчетные параметры и учесть все производственные мощности может только профессиональный проектировщик.

Считаем расход по выделениям теплоты

Прежде чем взяться за вычисления, нужно провести подготовительные работы по сбору исходных данных:

• выяснить площади всех горячих поверхностей;
• узнать температуру нагрева;
• подсчитать выделяемое количество теплоты;
• определить температуру воздушной среды в рабочей зоне и за ее пределами (выше 2 м над полами).

На практике задача решается совместно с инженером-технологом предприятия, предоставляющим сведения о производственном оборудовании, характеристиках продукции и тонкостях процесса изготовления. Зная указанные параметры, выполняйте расчет по формуле:

Расшифровка обозначений:

·         L – искомый объем воздуха, подаваемый приточными установками либо проникающий через фрамуги, м³/ч;

• Lwz – количество воздуха, забираемое из обслуживаемой зоны точечными отсосами, м³/ч;
• Q – величина тепловыделений, Вт;
• c – теплоемкость воздушной смеси, принимаем равной 1.006 кДж/(кг °C);
• Tin – температура подаваемой в цех смеси;
• Tl, Twz – температуры воздуха выше рабочей зоны и в ее пределах.

Расчет кажется громоздким, но при наличии данных выполняется без проблем. Пример: тепловой поток внутри помещения Q составляет 20000 Вт, вытяжные панели удаляют 2000 м³/ч (Lwz) температура на улице + 20 °С, внутри – плюс 30 и 25 соответственно. Считаем: L = 2000 + [3.6 х 20000 — 1.006 х 2000 (25 — 20) / 1.006 (30 — 20)] = 8157 м³/ч.

Избытки водяных паров

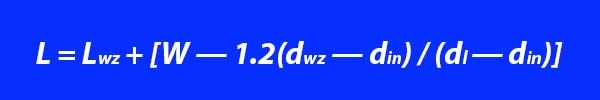

Следующая формула практически повторяет предыдущую, только параметры теплоты заменены обозначениями влажности:

• W – количество паров воды, поступающих от источников за единицу времени, грамм/час;
• Din – содержание влаги в притоке, г/кг;
• Dwz, Dl – влагосодержание воздушной среды рабочей зоны и верхней части помещения соответственно;
• остальные обозначения – как в предыдущей формуле.

Сложность методики заключается в получении исходных данных. Когда объект построен и производство работает, показатели влажности определить нетрудно. Другой вопрос – рассчитать выделения паров внутри цеха на стадии проектирования. Разработкой должны заниматься 2 специалиста – инженер-технолог и проектировщик вентсистем.

Выбросы пыли и вредных веществ

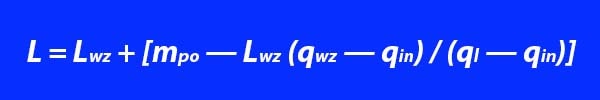

В данном случае важно хорошо изучить тонкости технологического процесса. Задача – составить список вредностей, определить их концентрацию и вычислить расход подаваемого чистого воздуха. Расчетная формула:

• Mpo – масса вредного вещества либо пыли, выделяемой за единицу времени, мг/час;
• Qin – содержание этого вещества в уличном воздухе, мг/м³;
• Qwz – предельно допустимая концентрация (ПДК) вредности в объеме обслуживаемой зоны, мг/м³;
• Ql – концентрация аэрозоля или пыли в оставшейся части цеха;
• расшифровка обозначений L и Lwz дана в первой формуле.

Алгоритм работы вентиляции выглядит следующим образом. В помещение направляется расчетное количество притока, разбавляющее внутренний воздух и понижающее концентрацию загрязнителей. Львиную долю вредных и летучих веществ втягивают локальные зонты, расположенные над источниками, смесь газов удаляет механическая вытяжка.

Количество работающих людей

Методика применяется для расчета притока в офисные и другие общественные здания, где отсутствуют промышленные загрязнители. Нужно выяснить количество постоянных рабочих мест (обозначается латинской буквой N) и воспользоваться формулой:

Параметр m показывает объем воздушной чистой смеси, выделяемый на 1 рабочее место. В проветриваемых офисах значение m принимается равным 30 м³/ч, полностью закрытых – 60 м³/ч.

Замечание. В расчет принимаются только постоянные рабочие места, где сотрудники пребывают не менее 2 часов в день. Число посетителей роли не играет.

Расчет зонта местной вытяжки

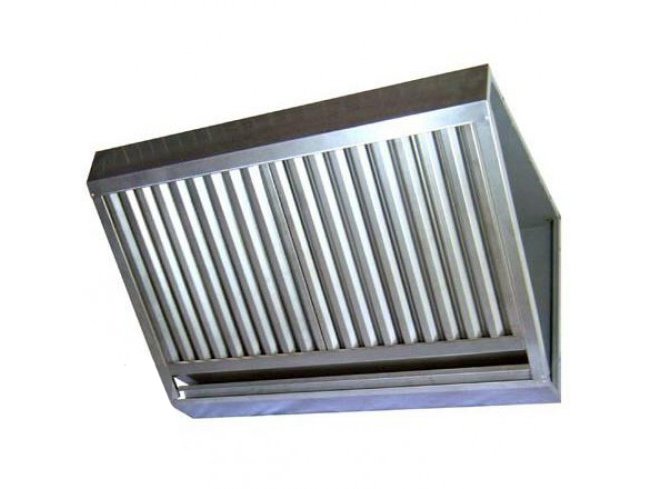

Задача локального отсоса – отобрать вредный газ и пыль на этапе выделения, прямо от источника. Чтобы добиться максимальной эффективности, нужно правильно подобрать размер зонта в зависимости от габаритов источника и высоты подвеса. Методику вычислений удобнее рассматривать с привязкой к чертежу отсоса.

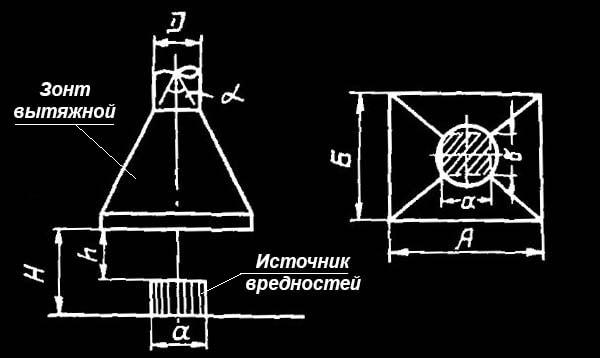

Расшифруем буквенные обозначения на схеме:

• А, Б – искомые размеры зонта в плане;
• h – расстояние от нижней кромки втягивающего устройства до поверхности очага выброса;
• а, б – размеры перекрываемого оборудования;
• D – диаметр вентиляционного воздуховода;
• H – высота подвеса, принимается не более 1.8…2 м;
• α (альфа) – угол раскрытия зонта, в идеале не превышает 60°.

Первым делом рассчитываем габариты отсоса в плане по простым формулам:

Дальше методом подбора определяем угол раскрытия и переходим к расчету расхода всасываемого воздуха:

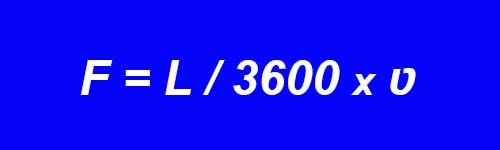

• F – площадь широкой части зонта, вычисляется как А х Б;
• ʋ — скорость воздушного потока в створе короба, для нетоксичных газов и пыли принимаем 0.15…0.25 м/с.

Примечание. Если необходимо отсасывать токсичные вредности, нормы требуют увеличить скорость вытяжного потока до 0.75…1.05 м/с.

Зная количество отбираемого воздуха, нетрудно подобрать канальный вентилятор требуемой производительности. Сечение и диаметр вытяжного воздуховода определяется по обратной формуле:
