Противопожарная вентиляция Ned

Линейка представлена 11 типоразмерами в общепромышленном исполнении.

• Виброизоляторы необходимы для снижения динамической нагрузки, передаваемой от вентилятора на несущую конструкцию.

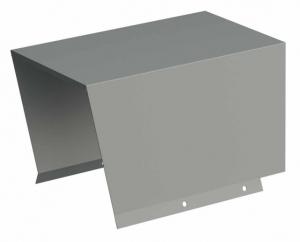

Кожух предназначен для защиты двигателя от атмосферных осадков. Линейка представлена 11 типоразмерами.

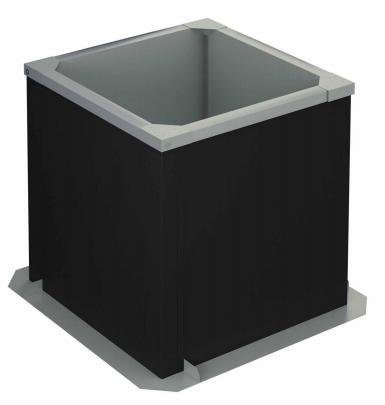

Стакан монтажный предназначен для монтажа крышных вентиляторов дымоудаления и крышных осевых вентиляторов подпора на кровле зданий. Стакан монтажный MSN — представляет собой жесткую сварную конструкцию, состоящую из участка сварной трубы квадратного сечения и нижнего опорного основания.

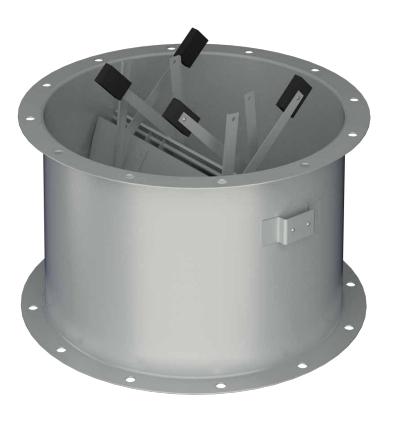

Обратные клапаны предназначены для установки как на нагнетательной, так и на всасывающей стороне вентилятора для предотвращения образования обратной тяги. Линейка клапанов представлена 11 типоразмерами.

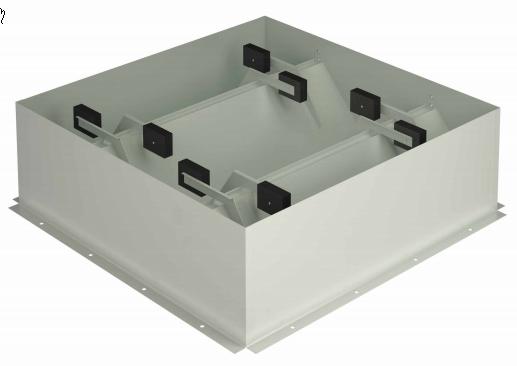

Обратные клапаны предназначены для установки на нагнетательной стороне вентилятора для предотвращения образования обратной тяги. Линейка клапанов представлена 10 типоразмерами. Для установки в монтажный стакан серии MSN и MSN-U.

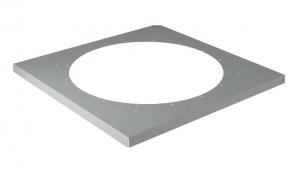

Опорная плита используется для установки осевого вентилятора на монтажный стакан. Начиная с модели SPN-630 добавляются уголки усилители для крепления крышного осевого вентилятора подпора. Линейка представлена 11 типоразмерами.

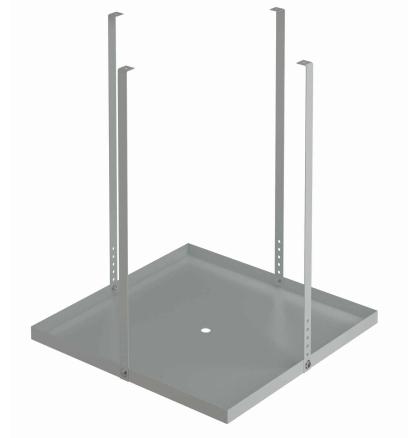

Поддоны предназначены для сбора и удаления конденсата, образовывающегося на металлических элементах вентилятора или монтажном стакане за счет конденсации воздуха, для защиты от дождевых осадков в помещениях с сухим режимом. Линейка поддонов представлена 8 типоразмерами. При монтаже размер «H» может регулироваться посредством крепления поддона к отверстиям на подвесе, расположенным на разной высоте. Данная конструктивная особенность подвесов позволяет подвешивать поддон не только в горизонтальном, но и в наклонном положении.

Линейка представлена 11 типоразмерами. Возможные варианты исполнений: термостойкая на 400и 600 градусов (Т4 и Т6) и взрывозащищенная. Устанавливается на входе в радиальный вентилятор.

Линейка представлена 12 типоразмерами. Возможные варианты исполнений: термостойкая на 400 и 600 градусов (Т4 и Т6) и взрывозащищенная. Устанавливается на выходе радиального вентилятора.

Защитный козырёк с сеткой предназначен для защиты вентилятора от механических воздействий и воздействий атмосферных осадков. Линейка представлена 11 типоразмерами.

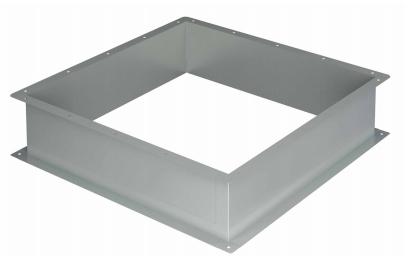

Адаптеры предназначены для крепления нормальнозакрытых противопожарных клапанов типа PPK-1-…-AхВ-Z-S…-X к монтажному стакану MSN и MSN-U. Линейка адаптеров представлена 12 типоразмерами.

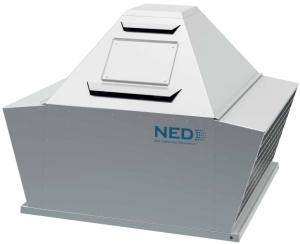

Крышные вентиляторы с выбросом воздуха в стороны предназначены для перемещения при пожаре дымовоздушных смесей с температурой 400°C или 600°C в течение 2-х часов. Выпускаются в 12 типоразмерах с производительностью от 1 500 м3/час до 100 000 м3/час и располагаемым статическим давлением до 2 100 Па. «Свободные» рабочие колеса с загнутыми назад лопатками. Корпус выполнен из стального оцинкованного листа с двумя выходами удаляемого дыма в стороны. В качестве привода используются общепромышленные трёхфазные асинхронные электродвигатели.

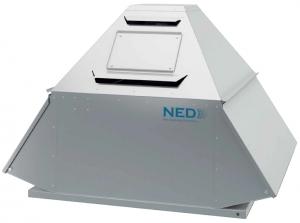

Крышные вентиляторы с выбро-сом воздуха вверх предназначены для перемещения при пожаре дымовоздушных смесей с температурой 400°C или 600°C в течение 2-х часов. Выпускаются в 12 типоразмерах с производительностью от 1 500 м3/час до 100 000 м3/час и располагаемым статическим давлением до 2 100 Па. «Свободные» рабочие колеса с загнутыми назад лопатками. Корпус выполнен из стального оцинкованного листа с двумя выходами удаляемого дыма вверх. В качестве привода используются общепромышленные трёхфазные асинхронные электродвигатели.

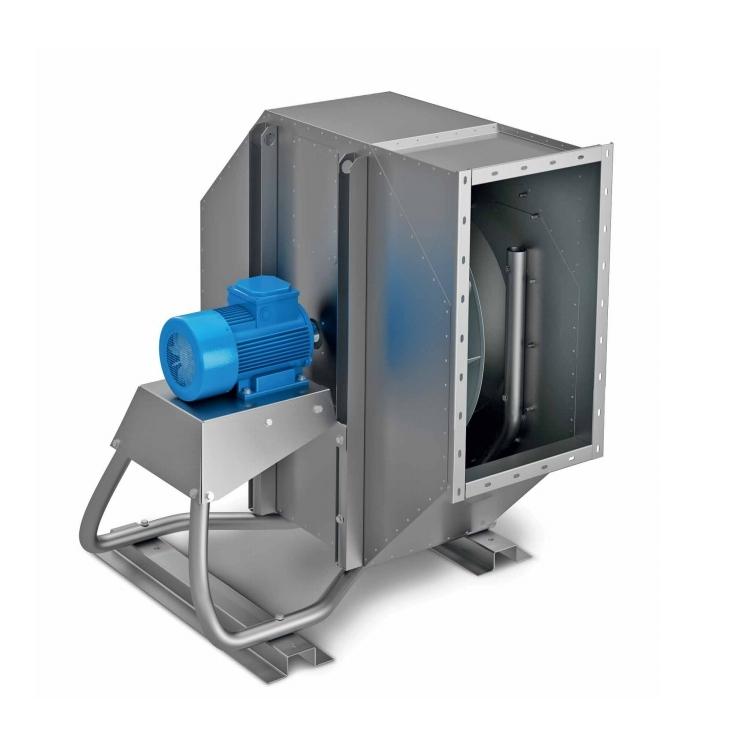

Радиальные вентиляторы дымоу-даления предназначены для удаления возникающих при пожаре газов и дымовоздушных смесей с температурой 400°C или 600°C в течение 2-х часов. Радиальные вентиляторы выпускаются в 12 типоразмерах с производительностью от1 500 м3/час до 100 000 м3/час и располагаемым статическим давлением до 2 100 Па. «Свободные» рабочие колеса с загнутыми назад лопатками. В качестве привода используются общепромышленные трёхфазные асинхронные электродвигатели.

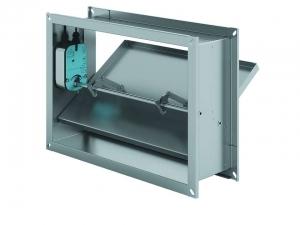

ПРИМЕНЕНИЕ Клапаны выпускаются с нормально закрытой заслонкой и используются в системах приточной и вытяжной противодымной вентиляции. Сертифицированы в установленном законом порядке. Их применение должно осуществляться в соответствие с требованиями СП7.13130.2013 и СП60.13330.2016. Не подлежат установке в помещениях категории А и Б по взрывопожаробезопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред.

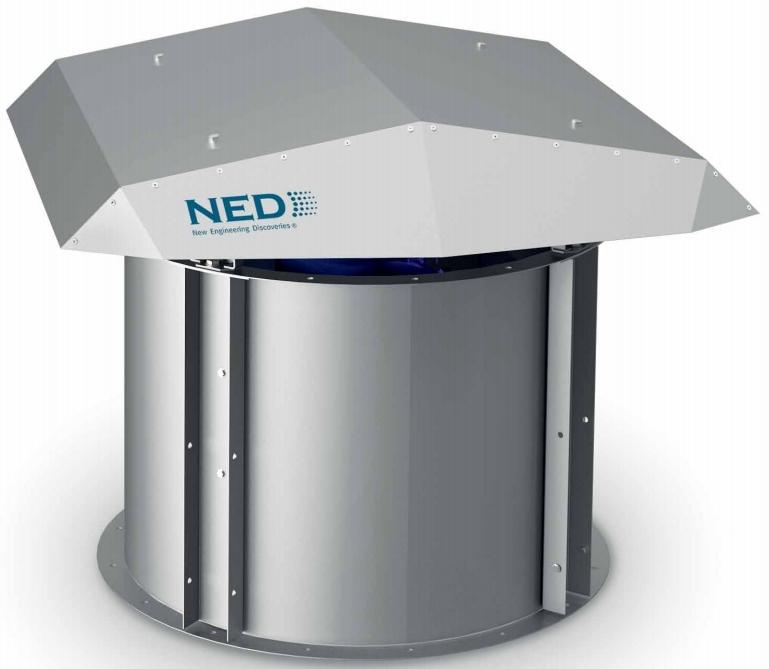

Осевые вентиляторы подпора применяются в системах противо-дымной вентиляции (в качестве вентиляторов подпора воздуха). Вентиляторы пригодны для работы как с короткой сетью воздуховодов, так и без нее. Допускается перемещение газопаровоздушных смесей с температу-рой от –40°С до +60°С. Выпускаются в 11 типоразмерах с производительностью от 1 500 м3/час до 120 000 м3/час и статическим давлением до 1 400 Па.

Осевые вентиляторы подпора применяются в системах противо-дымной вентиляции (в качестве вентиляторов подпора воздуха). Вентиляторы пригодны для работы как с короткой сетью воздуховодов, так и без нее. Допускается перемещение газопаровоздушных смесей с температу-рой от –40°С до +60°С. Выпускаются в 11 типоразмерах с производительностью от 1 500 м3/час до 120 000 м3/час и статическим давлением до 1 400 Па.

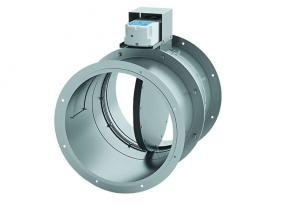

ПРИМЕНЕНИЕ Препятствуют распространению пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования воздуха, а также используются в системах приточной и вытяжной противодымной вентиляции. Сертифицированы в установленном законом порядке. Их применение должно осуществляться в соответствии с требованиями СП7.13130.2013 и СП60.13330.2016. Не подлежат установке в помещениях категории А и Б по взрывопожаробезопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред.

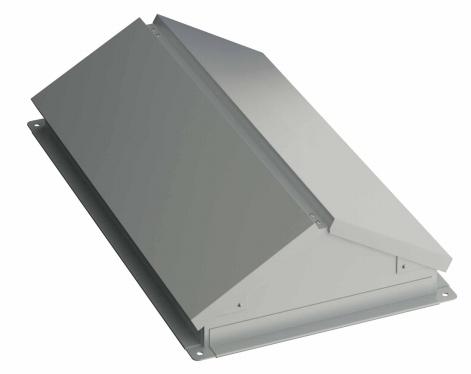

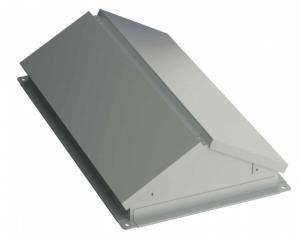

Клапан защитный предназначен для защиты от осадков вентиляторов радиальных дымоудаления, установленных под открытым небом с выхлопом 0, 45 и 315 градусов. Устанавливается на выходной патрубок вентилятора. Клапаны защитные представлены 12 типоразмерами.
