Компрессорно-ресиверные агрегаты блочные КРАБ Веза Вы можете приобрести в нашей компании, которая является официальным дилером Веза в России. Мы осуществляем поставку, монтаж и сервисное обслуживание оборудования Веза.

Документация

• Каталог
• Сертификат

Описание

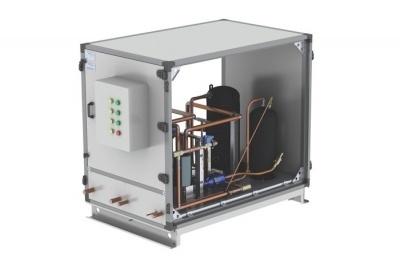

Компрессорно-ресиверные агрегаты типа КРАБ представляют собой компрессорно-ресиверный блок, смонтированный в корпусе центрального кондиционера типа КЦКП. На единой раме установлены: компрессор, ресивер хладагента, элементы холодильной автоматики, шкаф управления.

Характеристики

Конструкция корпуса
Корпус выполнен в виде каркасной конструкции из ригелей и стоек специального профиля, соединенных между собой угловыми элементами. В качестве наружного ограждения служат несъемные, съемные или открывающиеся на петлях со стороны обслуживания панели. Панели выполнены из оцинкованной стали с порошковым полиэфирным покрытием.

Компрессоры
Герметичные спиральные компрессоры Copeland с трехфазным двигателем, установленные на амортизаторах. Оборудованы встроенной защитой двигателя от перегрузок и подогревателем картера.
Блок управления и коммутации
Блок управления и коммутации выполнен по релейной схеме без использования контроллера, что обеспечивает высокую надежность системы управления, а так же простоту эксплуатации и обслуживания.

Основные функциональные возможности:
— коммутация элементов агрегата;
— управление всеми элементами агрегата в зависимости от выбранного режима работы;
— защиту от нерасчетных режимов работы;
— сухой контакт для включения/выключения агрегата по сигналу от внешней системы управления или от
термостата в помещении.


Холодильный контур
Один холодильный контур. В состав входят: компрессор, ресивер, защитные реле высокого и низкого давления с авто возвратом, реле управления вентиляторами конденсатора, фильтр-осушитель, фильтр-очиститель, соленоидный вентиль, смотровое стекло, сервисные клапаны.

Применение

КРАБ используется как встроенный источник холода для кондиционера типа КЦКП, канального охладителя и т. п. Может применяться как с воздушными, так и с водяными конденсаторами. Данные агрегаты выпускаются в двух основных модификациях: «БИЗНЕС» и «СЕЙСМО». В модификации «СЕЙСМО» агрегаты имеют усиленную конструкцию, относятся к оборудованию 1-й или 2-й категории сейсмостойкости по классификации НП-031-01 (ПНАЭ Г-5-006-87) и могут эксплуатироваться на АЭС в соответствии с требованиями НП-001-97 (ПНАЭ Г-01-011-97).

Основной отличительной особенностью данных агрегатов является то, что они устанавливаются в потоке воздуха (приточного либо вытяжного) и могут применяться не только в составе центральных кондиционеров, но и для дооснащения охладителями существующих систем вентиляции, а также в качестве самостоятельных воздухоохлаждающих устройств. Данная особенность обеспечивает агрегатам большую гибкость применения и позволяет использовать их не только в стандартных системах кондиционирования, но и в специальных системах, например осушители воздуха для бассейнов, установки с тепловым насосом, либо в условиях ограниченности свободного места для монтажа холодильного оборудования. В агрегатах используется озонобезопасный фреон R407C. Диапазон рабочих температур окружающего воздуха от +5 до +40 °С. В модельном ряду представлено 11 типоразмеров холодопроизводительностью от 5,5 до 83 кВт.

Примеры Монтажа
Требования к монтажу для агрегатов КРАБ

Агрегат должен устанавливаться на ровную горизонтальную поверхность.
Длина трассы трубопроводов до испарителя рекомендуется не более 10 м. При этом диаметры трубопроводов могут подбираться по диаметрам патрубков КРАБ. При длине трассы более 10 м может возникнуть необходимость проведения гидравлического расчета для определения диаметров трубопроводов (подробнее в разделе «Влияние длины трубопроводов на холодопроизводительность компрессорных агрегатов»).
Если КРАБ расположен ниже конденсатора и разность высот превышает 3 метра, то необходимо устанавливать масло подъемные петли. Масло подъемные петли устанавливаются на вертикальных участках трубопроводов через каждые 3 метра.
