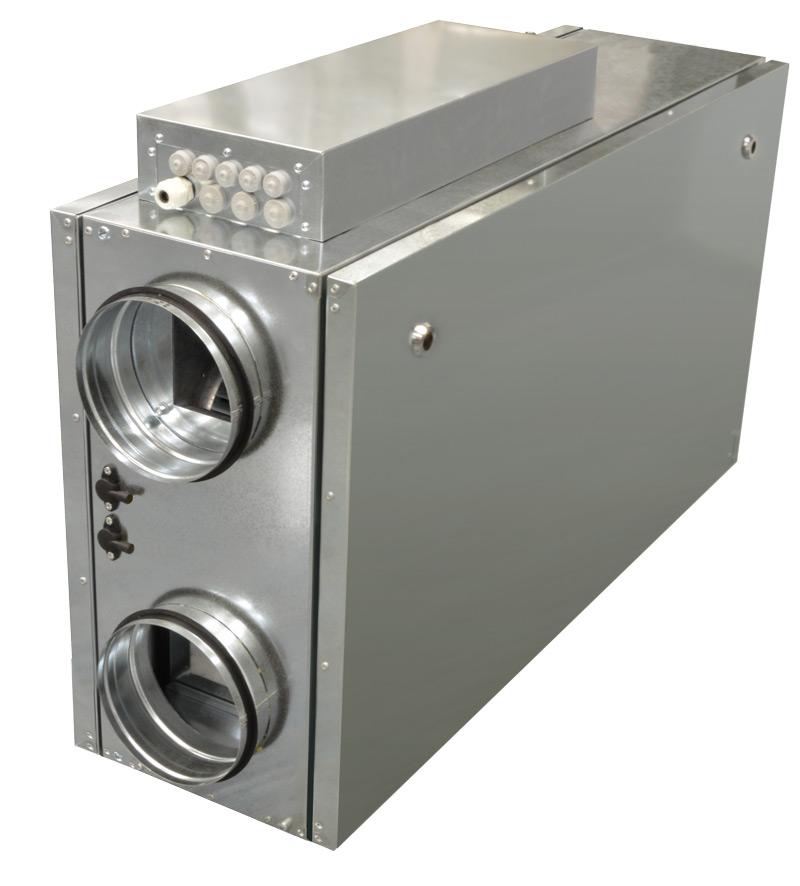

ZPVP H ZILON

Заказать консультацию

• Горизонтальное исполнение
• Классический алюминиевый рекуператор с КПД до 65%
• Эффективные вентиляторы с двигателем с внешним ротором
• Встроенные электрические нагреватели до рекуператора (преднагрев) и после рекуператора (модели ZPVP 450 HE; ZPVP 800 HE)
• Встроенный электрический нагреватель после рекуператора (модель ZPVP 1500 HE)
• Встроенный электрический нагреватель до рекуператора (преднагрев) и встроенный водяной нагреватель (модели ZPVP 450 HW; ZPVP 800 HW)
• Встроенный водяной нагреватель после рекуператора (модель ZPVP 1500 HW)
• Встроенная система управления, пульт дистанционного управления в комплекте
• Корпус из листовой оцинкованной стали с изоляцией из 50 мм минеральной ваты

ZPVP H ZILON Вы можете приобрести в нашей компании, которая является официальным дилером ZILON в России. Мы осуществляем поставку, монтаж и сервисное обслуживание оборудования ZILON.

Модельный ряд и цены

Документация

Буклет Компактные приточно-вытяжные установки с пластинчатым рекуператором (горизонтальное исполнение) серии ZPVP H

Инструкция Компактные приточно-вытяжные установки с пластинчатым рекуператором (горизонтальное исполнение) серии ZPVP H

Описание

Установки серии ZPVP H представляют собой моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором, электрическим (ZPVP HE) и водяным (ZPVP HW) нагревателями.

Приточно-вытяжные установки серии ZPVP H предназначены для очистки, подогрева и подачи в помещения чистого подготовленного воздуха и могут применяться для вентиляции жилых, административных и производственных помещений.

Установки с рекуперацией тепла очищают, нагревают и подают свежий воздух. Установки извлекают тепло у вытяжного воздуха и передают его поступающему воздуху. Эффективность рекуперации 55-75%. Имеется защита от замерзания. Установки используются только в системах вентиляции.

Корпус выполнен из листовой оцинкованной стали. Звуко-теплоизоляция корпуса толщиной 50 мм из базальтовой минеральной ваты.

Вентиляторы производительные. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском.

Компактные приточно-вытяжные установки ZPVP H имеют встроенную систему автоматики, установленную и настроенную в заводских условиях.

Основные функции системы автоматики:
- Регулирование скорости вентиляторов
- Регулирование температуры приточного воздуха
- Двухуровневая защита от замерзания рекуператора
- Контроль аварийных ситуаций (пожарная сигнализация, загрязнение фильтров, термозащита нагревателей и т.п.)
- Контроль текущих параметров воздуха (температура и влажность уличного воздуха, температура приточного, вытяжного и выбрасываемого воздуха
- Управление приводами воздушных клапанов

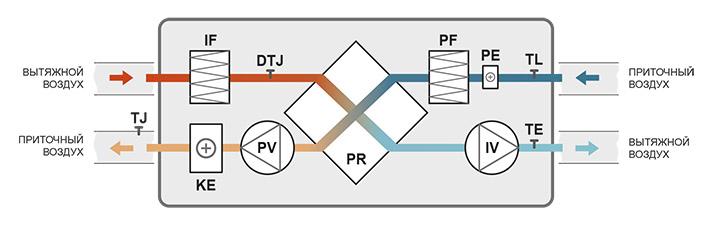

Модели: ZPVP 450 HE, ZPVP 800 HE

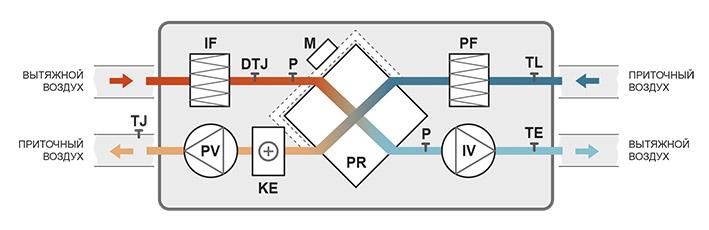

Модели: ZPVP 1000 HE, ZPVP 1500 HE, ZPVP 2000 HE

PV – вентилятор приточного воздуха;
IV – вентилятор вытяжного воздуха;
PR – пластинчатый рекуператор;
KЕ – электрический нагреватель;
PE – подогреватель теплообменника;
PF – фильтр приточного воздуха;
IF – фильтр вытяжного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
TE – датчик температуры вытяжного воздуха;
TL – датчик температуры приточного воздуха;
М – привод заслонки байпаса;
P – дифференциальный датчик давления на рекуператоре (при наличии байпаса).

Внимание! Дифференциальные датчики давления на фильтрах поставляются отдельно.

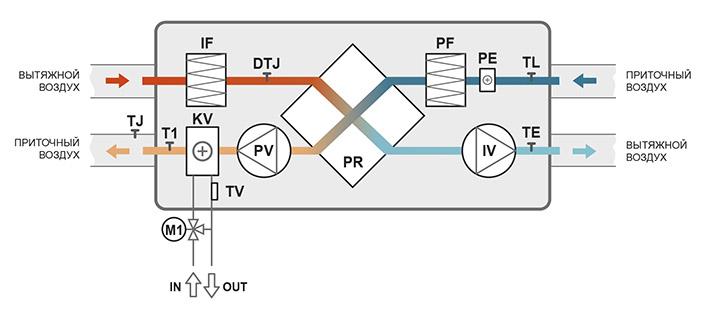

Модели: ZPVP 450 HW, ZPVP 800 HW

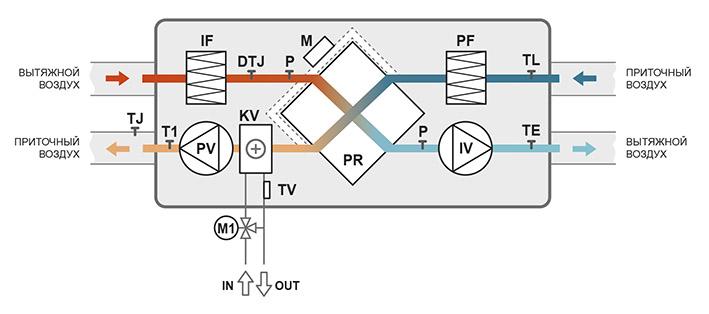

Модели: ZPVP 1000 HW, ZPVP 1500 HW, ZPVP 2000 HW

PV – вентилятор приточного воздуха;
IP – вентилятор вытяжного воздуха;
PR – пластинчатый рекуператор;
KV – водяной нагреватель;
PE – подогреватель теплообменника;
PF – фильтр для свежего воздуха;
IF – фильтр для вытяжного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
TE – датчик температуры выбрасываемого воздуха;
TL – датчик температуры свежего воздуха;
М – привод заслонки байпаса;
P – дифференциальный датчик давления на рекуператоре(при наличии байпаса);
TV – датчик обратной температуры воды;
T – термостат защиты от замерзания;
М1 – регулировочный узел (поставляется отдельно).

Стандартно в комплекте с установкой:

- Пульт дистанционного управления FLEX
- Канальные датчики температуры TE, TL, TJ, TA, датчик влажности DR, накладной датчик температуры TV (только для моделей HW)
- Капиллярный термостат TI (только для моделей HW)
- Реле перепада давления на рекуператоре (только для моделей с байпасом)

Внимание! Дифференциальные датчики давления на фильтрах поставляются отдельно.
