«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 6-20 8

Артикул товара: 33185

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 6-20 8 — это модель серии Радиальные вентиляторы ВЦ 6-20. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Документация

• Скачать PDF
• Скачать сертификат PDF

Описание

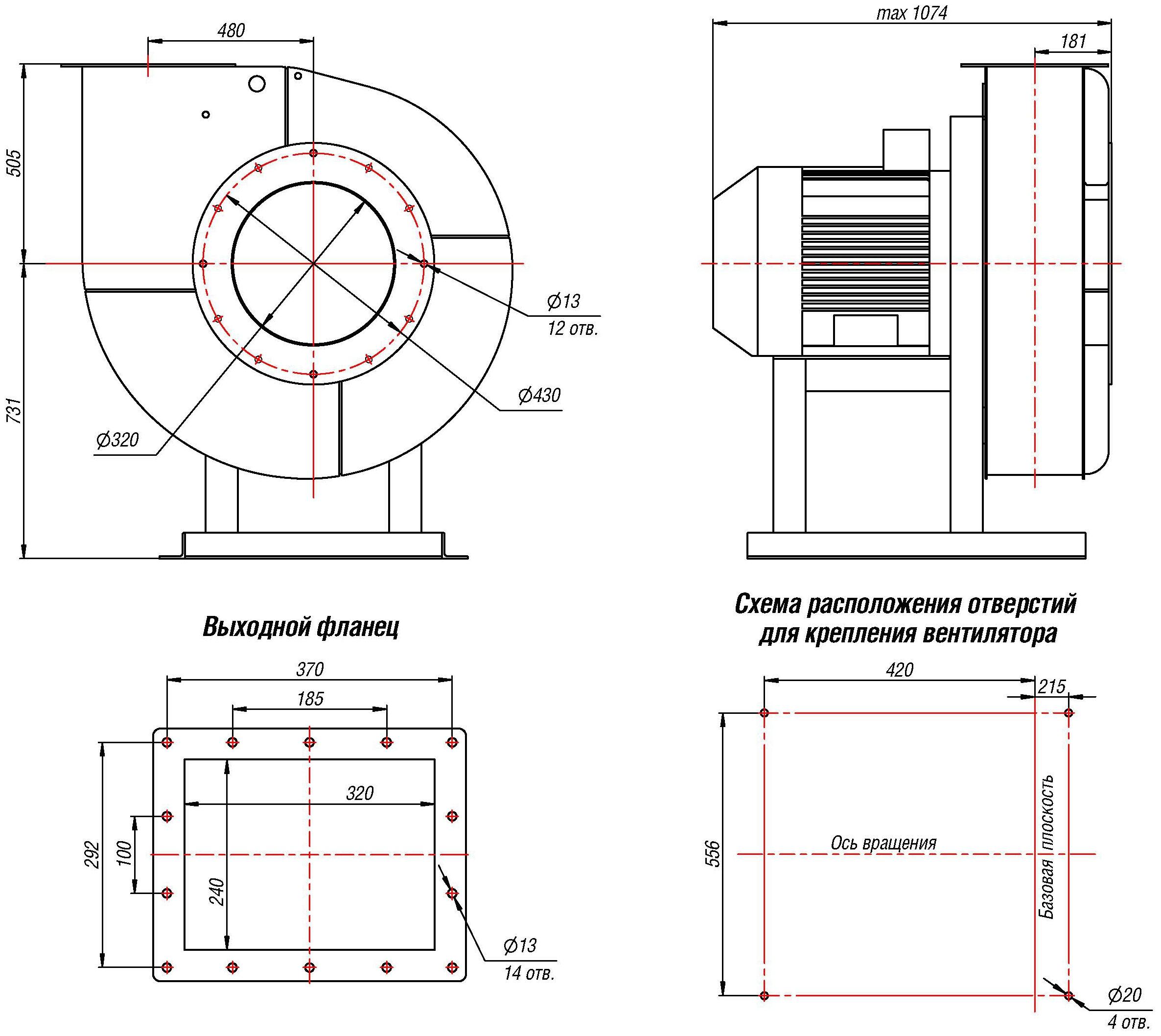

Вентилятор радиальный ВЦ 6-20 №8 высокого давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВЦ 6-20 №8 изготавливается только по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую). Максимально допустимая температура рабочей среды до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение). Вентиляторы ВЦ 6-20-8 используются в стационарных системах вентиляции, кондиционирования, отопления, с разнообразными установками в зданиях и сооружениях различного, преимущественно промышленного назначения.

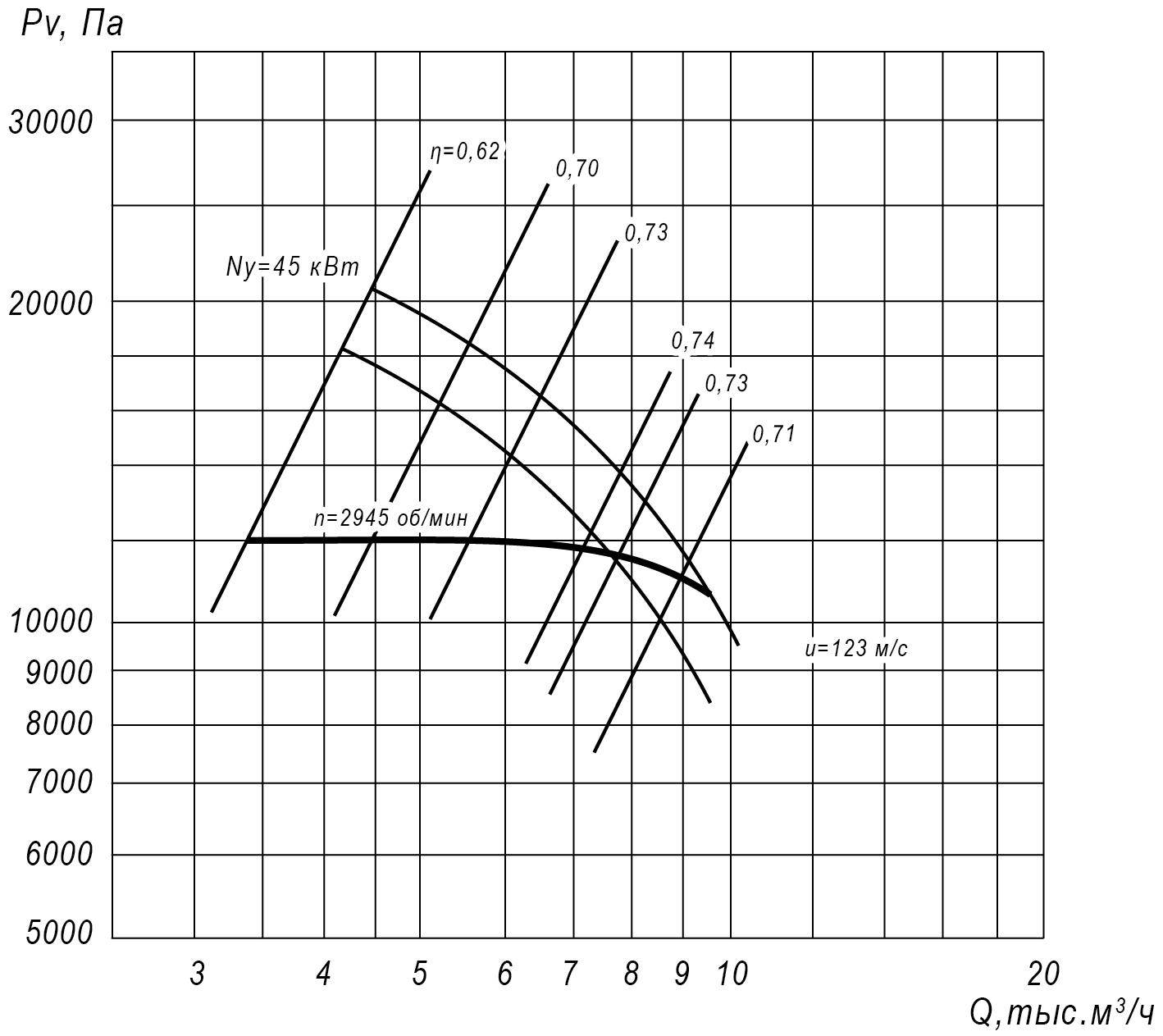

Аэродинамические характеристики радиального вентилятора ВЦ 6-20 №8, Исполнение 1

Особенности

Радиальные вентиляторы высокого давления ВЦ 6-20

Вентиляторы радиальные ВЦ 6-20 способны развивать высокое давление и работают по принципу одностороннего всасывания рабочей среды. Находят применение в системах вентиляции, воздушного отопления и кондиционирования помещений различного назначения, а также допускаются к эксплуатации в составе технологических установок, если условия не противоречат требованиям завода-изготовителя.

Рабочая среда – очищенный с помощью механических фильтров воздух. Максимальная запыленность рабочей среды – 0,1 г/м.куб. Допустимые температуры:

- плюс 80°С для агрегатов общепромышленного исполнения;
- плюс 200°С для вентиляторов ВЦ 6-20 теплостойких.

Вентилятор радиальный ВЦ 6-20 имеет моноблочную конструкцию, - на сварной станине скомпонованы спиралевидный корпус с размещенным в нем рабочим колесом и электропривод.

Опорная рама выполнена в виде сварной металлоконструкции. Для крепления вентилятора ВЦ 6-20 к несущему основанию в «подошве» предусмотрены отверстия под установку анкеров. Для снижения вибраций рекомендуется использовать виброизоляционные опоры (на витых пружинах или резиновые).

Корпус вентилятора радиального ВЦ 6-20 – спирально-поворотный, что дает возможность развернуть агрегат под удобным углом к выходному воздуховоду. Для подсоединения вентилятора ВЦ 6-20 к вентиляционным коробам на его корпусе предусмотрены фланцевые патрубки (при подключении можно использовать гибкие вставки соответствующих типоразмеров).

Размещенное внутри корпуса рабочее колесо имеет 16-ть загнутых назад лопаток. Втулка рабочего колеса напрессовывает непосредственно на ротор асинхронного привода (соосная установка).

Радиальные вентиляторы ВЦ 6-20 условия эксплуатации

Вентиляторы радиальные ВЦ 6-20 допускаются к применению в регионах с умеренным (У) и тропическим (Т) климатом в соответствии с ГОСТ 15150 (при t окружающей среды -40°С…+40°С). Допустимые категории размещения 3 и 2. Возможна эксплуатация по первой категории размещения, если двигатель надежно защищен от атмосферных осадков и прямого солнечного излучения.
