Вентиляторы подпора воздуха ВО 25-188 для создания избыточного давления (подпора воздуха) в системах противодымной вентиляции.

• Вентиляторы сертифицированы: декларацией соответствия Техническим регламентам Таможенного союза № 004/2011, № 010/2011, № 020/2011;
• Варианты материального исполнения: общепромышленное и коррозионностойкое;
• Назначение: подпор воздуха в составе системы противодымной вентиляции;
• Направление потока перемещаемой среды: от рабочего колеса на электродвигатель;
• Количество лопаток рабочего колеса: 6;
• Варианты исполнение лопаток рабочего колеса по углу установки: 35°, 30°;
• Применяемые входные направляющие аппараты (далее – ВНА) в составе вентиляторов*: ВНА с углом установки лопаток 10°; ВНА с углом установки лопаток 5°; вентилятор без ВНА;
• Конструктивное исполнение корпуса: одностороннего всасывания.

Вентиляторы осевые для подпора воздуха ВО 25-188 ДУ «Завод ВЕНТИЛЯТОР» Вы можете приобрести в нашей компании, которая является официальным дилером «Завод ВЕНТИЛЯТОР» в России. Мы осуществляем поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР».

Модельный ряд и цены

Документация

• Скачать PDF
• Скачать сертификат PDF

Особенности

Осевые вентиляторы дымоудаления ВО 25-188 ДУ

Вентиляторы осевые для подпора воздуха ВО 25-188 ДУ предназначены для эксплуатации в составе противопожарных вентиляционных систем зданий и сооружений промышленного, общественного и административного назначения. Основная функция вентиляторов осевых ВО 25-188 ДУ для подпора воздуха – создание на путях эвакуации избыточного давления, в целях задержания дыма и газов, а также для притока свежего воздуха.

В зависимости от автоматизации системы вентиляции вентиляторы осевые ВО 25-188 ДУ могут включаться в ручном режиме или в автоматическом по сигналу датчиков дыма.

Рабочая среда – уличный воздух с предельной концентрацией пыли не выше 50 мг/м.куб.

Вентилятор осевой для подпора воздуха ВО 25-188 ДУ поставляется потребителю моноблочным узлом, в полностью собранном и готовом к работе виде.

Функцию корпуса выполняет цилиндрическая обечайка, свальцованная из тонколистовой стали (марка – в зависимости от исполнения). По торцам обечайка размещены монтажные фланцы для присоединения вентилятора осевого ВО 25-188 ДУ для подпора воздуха к вентиляционным воздуховодам воздухообменной сети. В нижней части корпуса предусмотрена опорная станина для установки вентилятора на фундамент, а в верхней – такелажные проушины (для операций разгрузки/погрузки, монтажа или др.).

Внутри корпуса размещается рабочее колесо осевого типа с шестью лопастями, установленными под углом 30 или 35 градусов к плоскости вращения.

Двигатель размещается в цилиндрическом корпусе соосно рабочему колесу, направление движения воздушного потока – от колеса на привод.

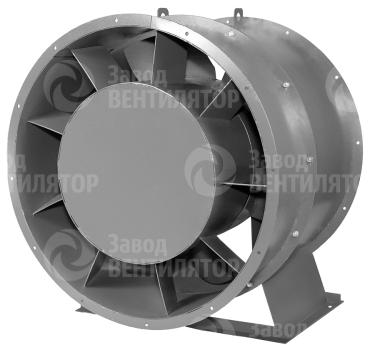

По желанию заказчика вентиляторы осевые для дымоудаления ВО 25-188 ДУ могут поставляться в комплекте с входным направляющим аппаратом, неподвижные лопатки которого наклонены под углом в 5 или 10 градусов.

Вентиляторы дымоудаления ВО 25-188 ДУ условия эксплуатации

Вентиляторы осевые ВО 25-188 ДУ для подпора воздуха предназначены для эксплуатации в крытых отапливаемых (кат. разм. 3) и неотапливаемых (кат. разм. 2) помещениях при температуре окружающей среды -10°С…+45°С в условиях тропического климата и -40°С…+40°С умеренного.
