«Завод ВЕНТИЛЯТОР» Дымосос ВД 13,5
Артикул товара: 33396
«Завод ВЕНТИЛЯТОР» Дымосос ВД 13,5 — это модель серии Дымососы ВД. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
В наличии. Доставка по Москве.
Документация
Описание
Дымосос ВД №13,5 промышленный изготавливается по 3-ей конструктивной схеме (рабочее колесо соединяется с электродвигателем при помощи соединительной муфты) исполнения. Полное давление 5050 Па, производительность по воздуху 95000 м3/ч, масса не более 3360 кг, по исполнению вентилятор ВД-13,5 делятся на правые и левые (по направлению вращения рабочего колеса, если смотреть со стороны электропривода). Вентилятор дымосос ВД № 13,5 одностороннего всасывания предназначен для стабильной и достаточной подачи приточного воздуха к топочным камерам котельных агрегатов с уравновешенной тягой, в газомазутных котельных установках дымососы могут работать не только на вдув, но и на утилизацию дыма с максимально допустимой температурой рабочей среды до +200°С.
Технические характеристики Дымососы ВД №13,5 , исполнение 3
| Характеристики электродвигателя | Характеристики ТДМ | ||||||||
| Температура перемещаемой среды, °С | Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг |
| 30 | 750 | 90 | 169 | 280M6 | 23 | 67 | 2520 | 2880 | 2180 |
| 1 000 | 250 | 457 | 355МВ6 | 27 | 95 | 4460 | 5050 | 3360 | |
*При изменении типа двигателя масса может меняться

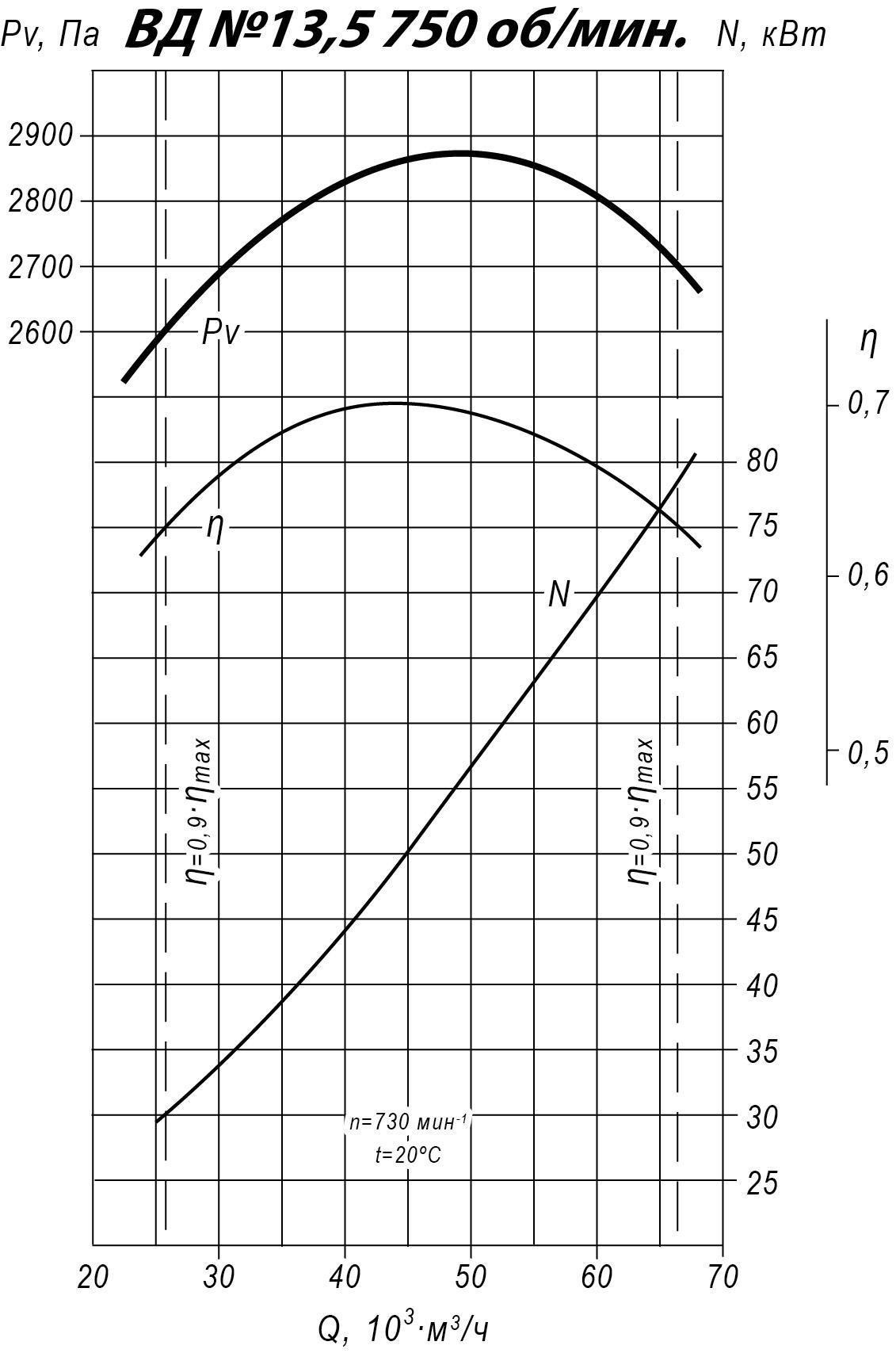

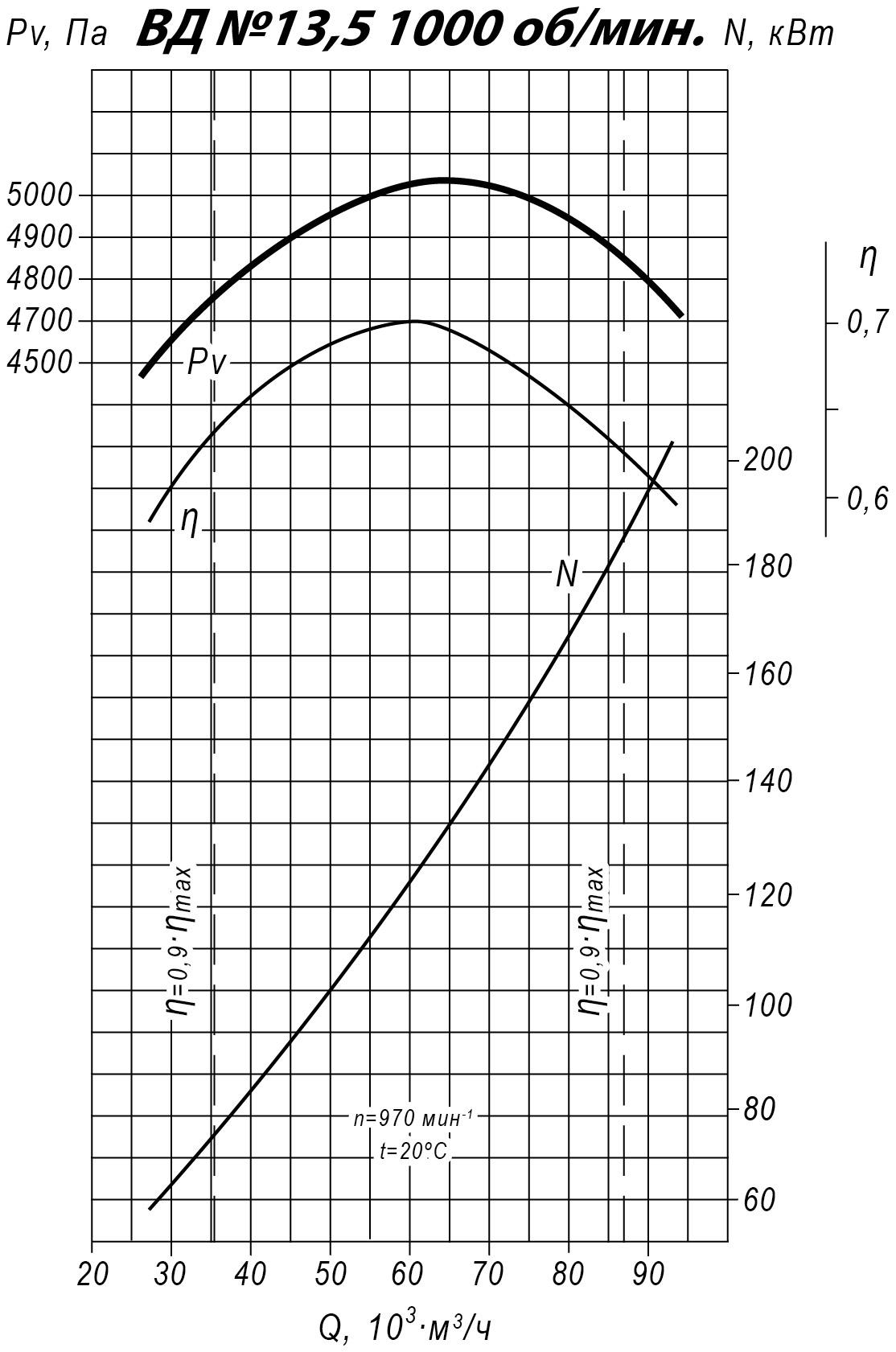

Аэродинамические характеристики ВД №13,5, Исполнение 3
Габаритные и присоединительные размеры ВД №13,5, Исполнение 3
Габаритные и присоединительные размеры ВД №13,5, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| по запросу | по запросу | по запросу | |||||||||
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| по запросу | по запросу | по запросу | |||||||||
Акустические характеристики ВД №13,5, Исполнение 3
| Значение Lpi в октавных полосах f, Гц | ||||||||
| Частота вращения, об/мин | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 750 | 98 | 100 | 102 | 101 | 101 | 98 | 95 | 106 |
| 1000 | 105 | 107 | 108 | 108 | 107 | 105 | 103 | 113 |
Особенности
Вентиляторы дымососы ВД
Вентиляционные дымососы ВД одностороннего всасывания предназначены для стабильной и достаточной подачи воздуха в закрытые топливные камеры котельных агрегатов с уравновешенной тягой. Могут применяться в котельных установках с производительностью 25 тонн пара в час и свыше, в газомазутных котлах с тепловой производительностью 0,5…16 Гкал, а также в прочих промышленных установках, где требуется интенсивная подача свежего воздуха в больших объемах.
Промышленные вентиляторы-дымососы ВД допускаются к эксплуатации и в целях удаления дыма и летучих продуктов горения от топок, если температура рабочей среды не превышает +200°С.
Радиальные промышленные дымососы ВД имеют моноблочное конструктивное исполнение поставляются заказчику в полностью собранном виде.
Основными элементами вентиляционного дымососа ВД являются спиралевидных кожух-«улитка», рабочее колесо и привод, размещенный соосно рабочей крыльчатке на сварной подставке.
Спиральный кожух изготавливается из тонколистовой стали и имеет два фланцевых патрубка для подключения к воздуховодам (напрямую или посредством гибких вставок). При подключении вентилятора дымососа ВД к воздуховодам, корпус может быть повернут удобным для монтажа углом (в плоскости вращения крыльчатки).
Рабочее колесо радиального типа имеет 32 лопатки, отогнутые в сторону вращения. Забор воздуха производится вдоль оси крыльчатки, а выброс – по касательной в плоскости ее вращения.
Для защиты оборудования от коррозии внешние поверхности покрыты износостойким лакокрасочным материалом.
Вентиляторы дымососы ВД условия эксплуатации
Промышленные дымососы ВД предназначены для работы в закрытых отапливаемых и неотапливаемых помещениях (кат. разм. 3 и 2). Допускается эксплуатация оборудования на открытом воздухе, если электрические части защищены от атмосферных осадков и прямых солнечных лучей.
Нормальный температурный диапазон окружающей среды для дымососов ВД составляет от -30°С до +40°С. При температуре менее -30°С эксплуатировать агрегат не рекомендуется.
Серия вентиляторов дымососов ВД насчитывает 5 типовых размеров. В зависимости от условий эксплуатации и назначения заказчик может купить дымосос ВД в общепромышленном исполнении или коррозионностойком, как правого, так и левого вращения (по направлению вращения колеса относительно электропривода).
