«Завод ВЕНТИЛЯТОР» Крышный вентилятор ВКРФ 10

Артикул товара: 33038

Крышный вентилятор ВКРФ 10

«Завод ВЕНТИЛЯТОР» Крышный вентилятор ВКРФ 10 — это модель серии Крышные вентиляторы ВКРФ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
187 060 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор крышный ВКРФ №10 низкого давления производится по ТУ 4861-003-85589750.

Вентилятор радиальный ВКРФ №10 устанавливается на плоские и покатые крыши промышленных и общественных зданий с любым углом и типом кровельного материала и выполняют функцию вытяжной вентиляции, могут применяться с целью дымоудаления. Выброс потока воздуха в надкровельном пространстве происходит вверх («факельный выброс»). Производительность крышного вентилятора ВКРФ-10 от 8000 м³/ч до 47500 м³/ч., рабочая среда – воздух запыленностью до 0,1 г/м.куб., предельная температура 80°С.

Технические характеристики Крышные вентиляторы ВКРФ №10,0

Параметры в рабочей зоне
Число лопаток Частота вращения, об/мин Производительность, 103 х м3 Полное давление, Па t=20° C Масса, кг
6 5,5*750 8-30 0-590 461
15*1000 12-41,2 0-1080 547
9 7,5*750 9-37 0-640 504
18,5*1000 11,2-47,5 0-1120 727

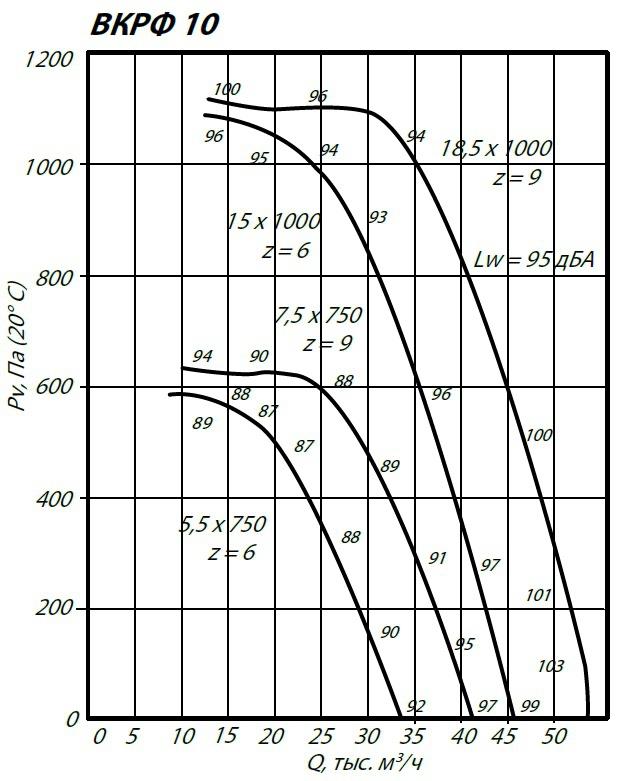

Аэродинамические характеристики крышного вентилятора ВКРФ №10

Аэродинамические характеристики крышного вентилятора ВКРФ №10

Габаритные и присоединительные размеры крышного вентилятора ВКРФ №10

Крышный вентилятор ВКРФ №10
Диаметры
Диаметры
B, мм D, мм D1, мм F, мм H, мм K, мм L, мм d, мм d1, мм d2, мм
1200 1340 1272 --- 1565 1272 2152 16 --- 18

Акустические характеристики крышного вентилятора ВКРФ №10

Значение Lpi, дБ в октавных полосах f, Гц
n, мин-1 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 95 100 96 94 91 86 79 99

Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Крышные вентиляторы низкого давления ВКРФ

Вентиляторы крышные ВКРФ с факельным выбросом воздуха способны развивать низкое давление при одностороннем всасывании рабочей среды. Вентиляторы данной серии предназначены для монтажа на плоские и покатые крыши с любым типом кровельного материала, но могут также монтироваться на вертикальные стены.

Крышные вентиляторы радиальные ВКРФ эксплуатируются в составе канальных вентиляционных систем и могут использоваться как для простой организации воздухообмена, так и для удаления дыма и летучих продуктов горения в случае задымления помещений или возникновения открытого огня.

Рабочая среда – воздух и газовоздушные среды температурой до +80°С (общепромышленное исполнение) или до +200°С (теплостойкие варианты).

Максимальная запыленность рабочей среды составляет 0,1 г/м.куб.

Конструктивные особенности вентилятора ВКРФ

Вентиляторы крышные ВКРФ имеют моноблочную конструкцию и выпускаются предприятием-изготовителем в полностью собранном и готовом к монтажу виде.

Крепление агрегата к крыше производится анкерными болтами, тип которых зависит от вида и конструкции кровли.

Внутри коробчатой корпусной детали из конструкционной низкоуглеродистой стали (для общепромышленного исполнения) размещается радиальное рабочее колесо с шестью или девятью лопастями, отогнутыми в обратную вращению сторону.

В качестве привода выступает асинхронный электродвигатель. Втулка рабочего колеса напрессована непосредственно на ротор.

Предотвращение утечек воздуха при выключенном вентиляторе крышном ВКРФ гарантируется конструкцией специальных «карманов» на корпусе агрегата.

По желанию заказчика базовая комплектация может быть дополнена поддоном для сбора конденсата, стаканом и клапаном.

Крышные вентиляторы имеют дополнительную антикоррозионную защиту в виде износостойкого ЛКМ.

Крышные вентиляторы ВКРФ условия эксплуатации

Крышные вентиляторы ВКРФ предназначены для установки на открытом воздухе (кат. разм. 1) и гарантировано сохраняют работоспособность при температуре окружающей среды в диапазоне -60°С…+40°С в климатических условиях У и Т по ГОСТ 15150.

Вентиляторы крышные радиальные ВКРФ выпускаются заводом-изготовителем в 12-ти стандартных типоразмерах. Можно заказать и купить вентилятор крышной ВКРФ в общепромышленном исполнении, теплостойком, коррозионностойком или взрывозащищенном (либо в комбинации специсполнений).


Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
