«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 30-160 6,3

Артикул товара: 33066

Осевой вентилятор ВО 30-160 6,3

«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 30-160 6,3 — это модель серии Осевые вентиляторы ВО 30-160. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
42 240 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор осевой ВО 30-160 №6,3 низкого давления производится по ТУ 4861-002-85589750 .

Вентилятор подпора воздуха ВО 30-160 №6,3 применяют вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей в специальных приточных системах дымоудаления для создания избыточного давления. Устанавливается на путях эвакуации, лестничные пролеты, шахты лифтов, основные и запасные выходы, коридоры, чтобы предотвратить проникновение дыма в эти помещения. По виду исполнения осевые вентиляторы ВО 30-160-6,3 делятся на две компоновки: фланцевое (компоновка 1) и на стойке (компоновка 2).

Технические характеристики Осевые вентиляторы ВО 30-160 №6,3

Масса вентилятора, кг
Номер модификации Угол установки лопаток, ° Частота вращения, мин-1 Мощность, кВт Производительность 103 х м3 Полное давление, Па Комп. 01 Комп. 02
1 18 1420 1,1 5,0-8,3 430-54 88 97
2 26 1390 2,2 6,9-10,8 505-215 98 107
3 38 1390 2,2 8,0-13,8 550-345 91 100
4 46 1395 3 9,5-16,2 580-465 108 117

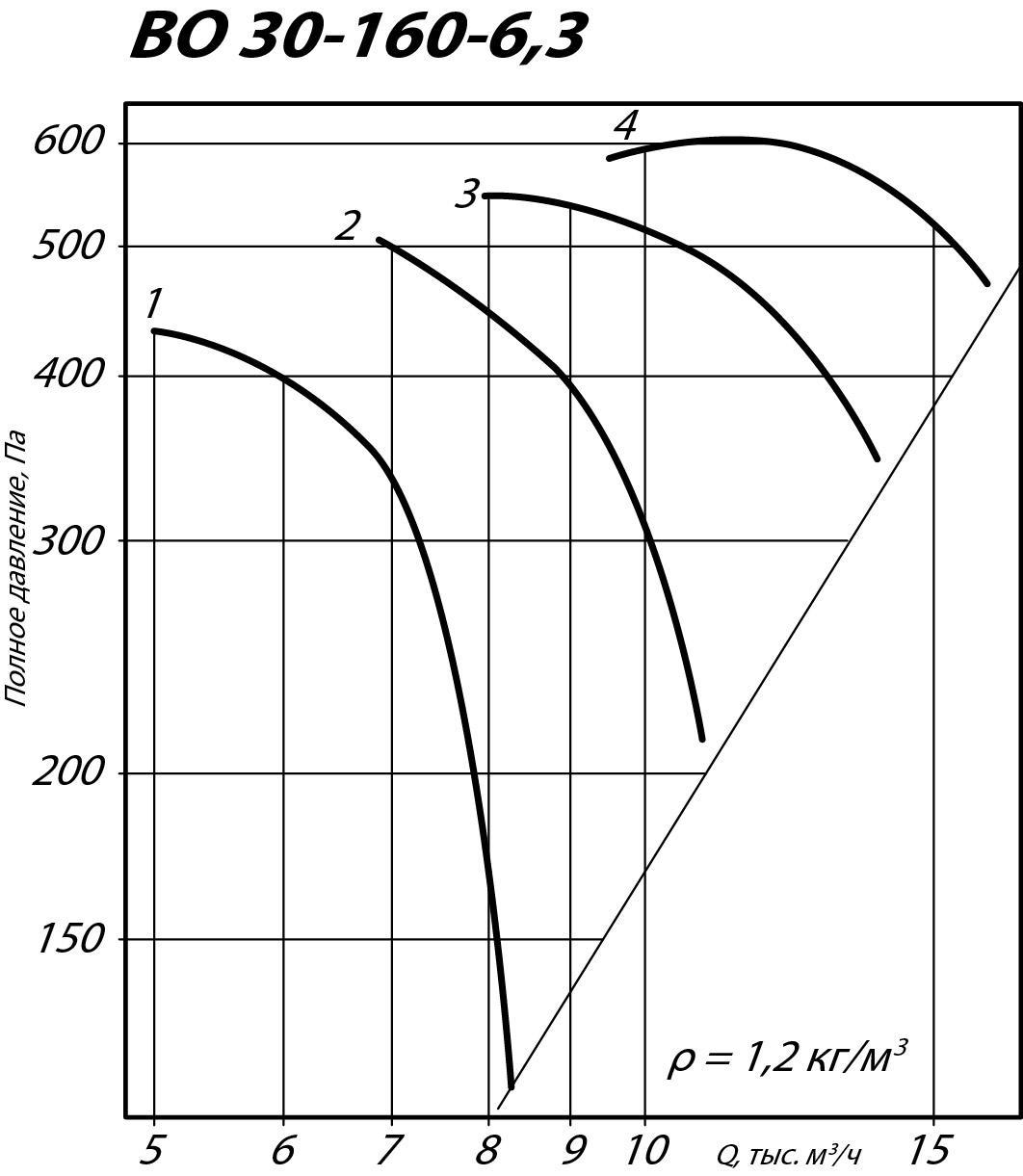

Аэродинамические характеристики осевого вентилятора ВО 30-160 №6,3

Аэродинамические характеристики осевого вентилятора ВО 30-160 №6,3

Габаритные и присоединительные размеры осевого вентилятора ВО 30-160 №6,3

Осевой вентилятор ВО 30-160 №6,3
Диаметры Размеры Расстояния между отверстиями для крепления Диаметры
D1, мм D2, мм D3, мм H, мм C, мм C1, мм L, мм L1, мм h, мм d, мм
d2, мм
n
630 670 688 880 600 440 710 540 450 10,5 12 12

Акустические характеристики осевого вентилятора ВО 30-160 №6,3

Значение Lpi в октавных полосах f, Гц
Угол установки лопаток, ° Частота вращения, об/мин Общ. Lpa, дБА 63 125 250 500 1000 2000 4000 8000
18 1420 92 78 83 91 91 89 82 76 69
26 1390 95 82 87 95 94 91 85 84 71
38 1390 96 77 84 95 94 93 86 79 73
46 1395 99 79 88 98 97 94 88 80 73

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Вентиляторы осевые низкого давления ВО 30-160

Вентиляторы осевые ВО 30-160 находят основное применение в составе комплексных систем противопожарной вентиляции и служат для создания избыточного давления воздуха на путях эвакуации: коридоры, основные и аварийные выходы, лестничные пролеты, лифтовые шахты и др. Могут использоваться в зданиях и сооружениях различного значения: производственных, общественных, административных, жилых и др.

При возникновении дыма или возгорания в помещениях система автоматики (или вручную) приводит вентиляторы осевые ВО 30-160 в действие, в результате чего создается воздушный подпор, который, в свою очередь, не дает дыму и летучим продуктам горения распространиться по эвакуационным путям.

Вентилятор ВО 30-160 способен развивать низкое давление. Рабочая среда – воздух температурой -40°С…+40°С, предельная концентрация пыли и взвешенных частиц в котором не превышает 0,1 г/м.куб.

Конструктивные особенности вентилятора ВО 30-160

Осевые вентиляторы подпора ВО 30-160 отгружаются потребителю в полностью собранном и готовом к монтажу виде в заводской упаковке.

Основными конструктивными элементами вентилятора ВО 30-160 являются:

- цилиндрический корпус, представляющий собой обечайку, вальцованную из тонколистового металла, с монтажными фланцами по торцам;
- рабочее колесо, насчитывающее 16 поворотных лопастей;
- электрический привод.

Отличительной конструктивной чертой вентиляторов подпора серии ВО 30-160 является то, что диаметр втулки рабочего колеса может достигать 70% от диаметра рабочего колеса по лопаткам.

Отдельно следует выделить, что 16 лопаток рабочего колеса могут выстанавливаться в процессе эксплуатации под разными углами к плоскости вращения, что обеспечивает широкий диапазон рабочих режимов.

По желанию заказчика вентиляторы ВО 30-160 могут дополнительно комплектоваться направляющим аппаратом и диффузором.

Осевые вентиляторы ВО 30-160 условия эксплуатации

Вентиляторы осевые ВО 30-160 могут подлежать эксплуатации в условиях У и Т (ГОСТ 15150) по 2-й или 3-й категории размещения при температуре окружающей среды -40°С…+40°С.

Вентиляторы осевые ВО 30-160 выпускаются предприятием в стандартных 7-ми типоразмерах. Базовое исполнение – общепромышленное, для нормальных условий эксплуатации. Также можно купить осевой вентилятора ВО 30-160 во взрывозащищенном или взрывозащищенном и коррозионностойком исполнении.

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
В (В1) Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
