«Завод ВЕНТИЛЯТОР» Радиальный вентилятор "наездник" ВР 132-30Н 4,0
Артикул товара: 33216
«Завод ВЕНТИЛЯТОР» Радиальный вентилятор "наездник" ВР 132-30Н 4,0 — это модель серии Вентиляторы радиальные "наездник" ВР 132-30Н. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
В наличии. Доставка по Москве.
Документация
Описание
Радиальный вентилятор ВР 132-30Н №4 выпускается в общепромышленном исполнении, коррозионностойком, взрывозащищенном или взрывозащищенно коррозионностойком. Максимальная запыленность рабочего воздушного потока – 0,1 г/м.куб., предельно допустимая температура +80°С (в общепромышленном исполнении), пpoизвoдитeльнocть – 130-750 м³/чac. Вентилятор радиальный ВР 132-30Н №4 наездник развивает высокое давление и используются для принудительного воздушного охлаждения силовых агрегатов.
Технические характеристики Вентиляторы радиальные "наездник" ВР 132-30Н №4,0
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | |||||||
| Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг |
| 1 500 | 0,37 | 1,12 | 63В4 | 0,13 | 0,35 | 550 | 680 | 55 |
| 3 000 | 3 | 6,34 | 90L2 | 0,28 | 0,75 | 2500 | 3000 | 67 |

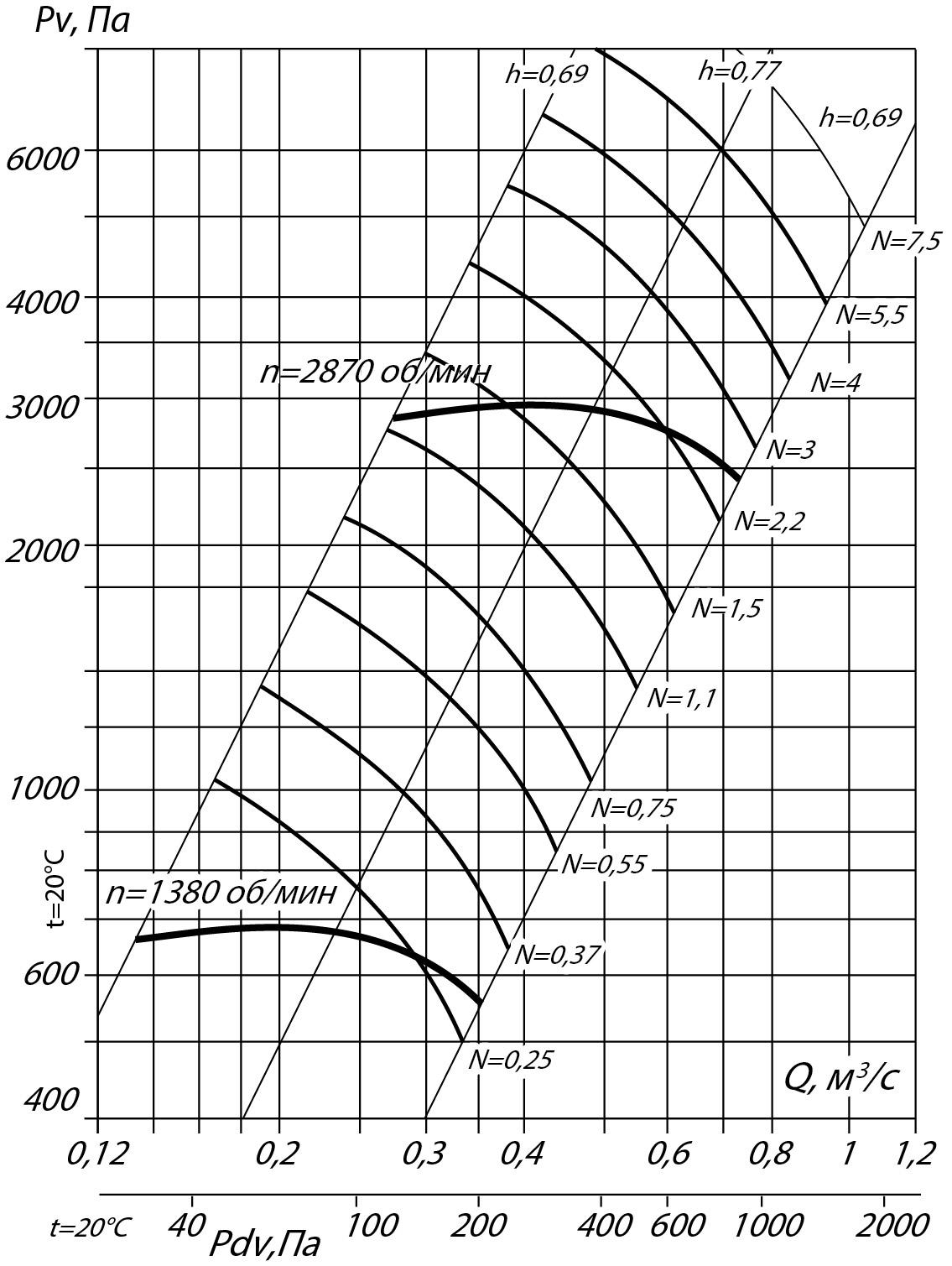

Аэродинамические характеристики радиального вентилятора ВР 132-30 №4Н

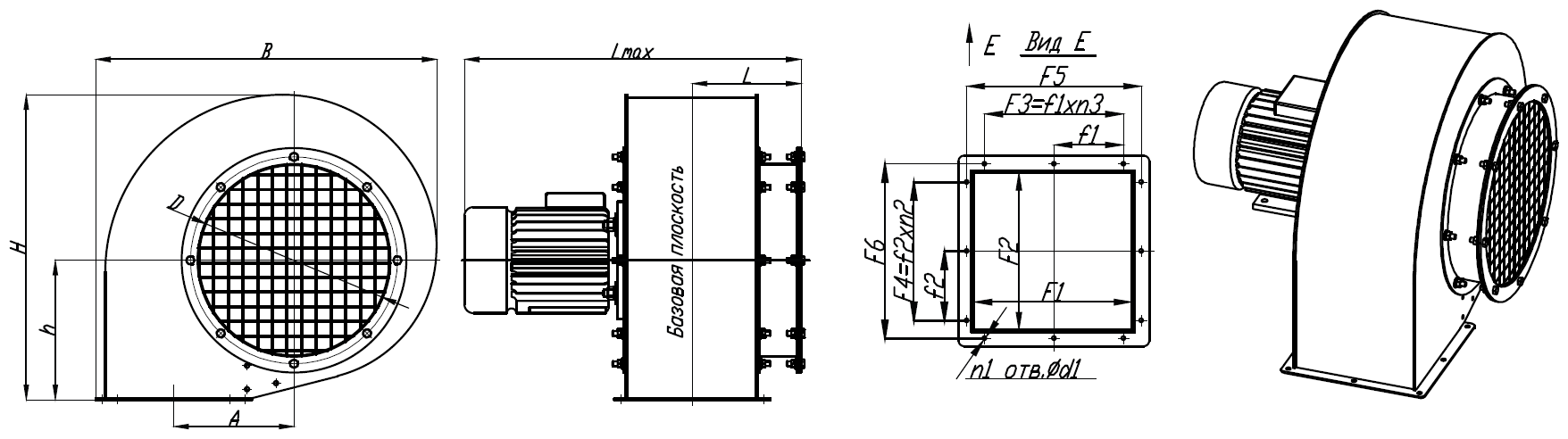

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4Н
| Расстояния между отверстиями | Расстояния между отверстиями | Отверстия | ||||||||||||||||
| А, мм | D, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | B, мм | Lmax, мм | L, мм | d1, мм | f1, мм | f2, мм | h, мм | n1, шт | n2, шт | n3, шт |
| 132 | 255 | 169 | 126 | 210 | 170 | 210 | 170 | 515 | 560 | 510 | 109 | 8 | 105 | 85 | 240 | 8 | 2 | 2 |
Акустические характеристики радиального вентилятора ВР 132-30 №4Н
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 75 | 79 | 80 | 82 | 78 | 74 | 70 | 62 | 82 |
| 1500 | 78 | 81 | 82 | 85 | 80 | 76 | 72 | 64 | 86 |
Варианты монтажа вентилятора типа "наездник"

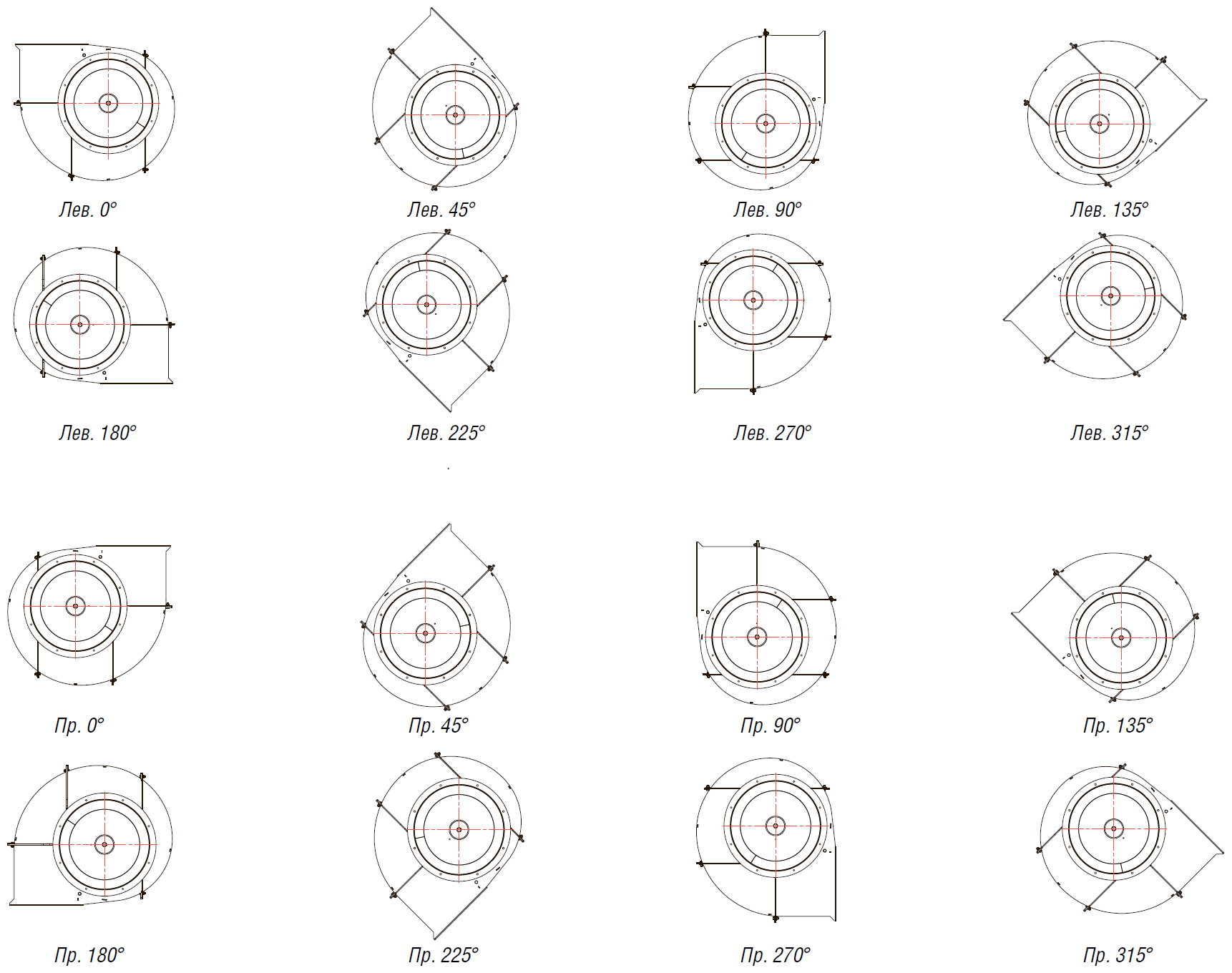

Варианты положения корпуса вентилятора типа "наездник"
Особенности
Радиальные вентиляторы высокого давления ВР 132-30Н
Вентиляторы радиальные «наездник» ВР 132-30Н развивают высокое давление и используются для принудительного воздушного охлаждения силовых агрегатов, у которых отсутствует или недостаточна самовентиляция (например, для охлаждения электродвигателей, работающих в неноминальном режиме).
Рабочая среда – предварительно очищенный с помощью механических фильтров воздух температурой до +80°С. Максимальная запыленность рабочего воздушного потока составляет 0,1 г/м.куб. В рабочей среде не допускаются липкие и волокнистые материалы, абразив и химически активные по отношению к металлам и изоляции примеси.
Вентиляторы радиальные «наездник» ВР 132-30Н высокого давления поставляются потребителю в полностью собранном и готовом к монтажу виде.
Опорная рама у вентиляторов данной серии отсутствует, - крепление к охлаждаемому агрегату или технологической линии осуществляется посредством фланца выходного воздуховода. На входном патрубке предусмотрена защитная металлическая сетка.
Корпус вентилятора радиального ВР 132-30Н изготавливается из тонколистового металла (марка – в зависимости от исполнения) и имеет спиралевидную форму. Для придания дополнительной жесткости на наружной поверхности корпуса имеются специальные ребра.
Внутри корпусной детали расположено рабочее колесо радиального типа с 16-тью отогнутыми в обратную вращению сторону лопатками.
Приводной двигатель располагается соосно рабочему колесу, втулка которого напрессована прямо на ротор (компоновочная схема IM 2081 или IM 3081).
При заказе вентилятора радиального «наездник» ВР 132-30Н может быть выбрана дополнительная опция – «люк» (для ревизии агрегата).
Радиальные вентиляторы ВР 132-30Н условия эксплуатации
Радиальные вентиляторы ВР 132-30Н типа «наездник» допускаются к работе в условиях тропического (Т) и умеренного (У) климата при температуре окружающей среды -40°С…+40°С по 2-ой и 3-ей категориям размещения. Возможна эксплуатация оборудования по 1-ой категории размещения, если электрическая часть защищена от атмосферных осадков и солнечного излучения.
Вентиляторы радиальные «наездник» ВР 132-30Н выпускаются в трех типоразмерах. Подбор нужного типоразмера осуществляется индивидуально по запросу. У нас можно заказать и купить вентилятор радиальный ВР 132-30Н общепромышленного исполнения, коррозионностойкого, взрывозащищенного или взрывозащищенного коррозионностойкого.
