«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 4-75 16,0

Артикул товара: 32952

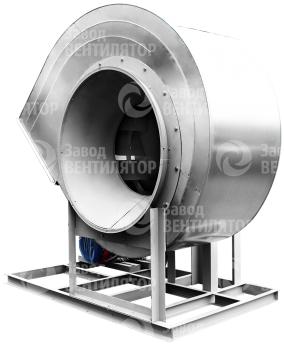

Радиальный вентилятор ВЦ 4-75 16,0
Радиальный вентилятор ВЦ 4-75 16,0 - фото 2Радиальный вентилятор ВЦ 4-75 16,0 - фото 3Радиальный вентилятор ВЦ 4-75 16,0 - фото 4

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 4-75 16,0 — это модель серии Радиальные вентиляторы ВЦ 4-75. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена: Узнайте цену по запросу
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВЦ 4-75 №16 низкого давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВЦ 4-75 №16 изготавливается по 5-ой конструктивной схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 28500 м³/ч до 126100 м³/ч. Вентиляторы ВЦ 4-75-16 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Допустимая температура рабочей среды до +80°С.

Технические характеристики Радиальные вентиляторы ВЦ 4-75 №16,0 , исполнение 5

Электродвигатель Параметры в рабочей зоне Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3
Полное давление, Па Масса*, кг Марка Количество в комплекте
1
400 11 подбор
28,5-71,4 680-275 2710 ДО-45 10
445 15 подбор
33,1-79,8 820-340 2740
480 18,5 подбор
35,1-85,1 950-395 2805
505 22 подбор
36,8-90,1 1080-440 2830
565 30 подбор
42,1-100,0 1350-545 2840
610 37 подбор
44,8-108,1 1580-630 2990
650 45 подбор
47,5-118,1 1750-720 3015
700 55 подбор
50,8-126,1 2020-830
3190

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВЦ 4-75 №16 Исполнение 5

Аэродинамические характеристики радиального вентилятора ВЦ 4-75 №16 Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-75 №16 Исполнение 5

Радиальный вентилятор ВЦ 4-75 №16,0

Акустические характеристики радиального вентилятора ВЦ 4-75 №16 Исполнение 5

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
445 92 96 103 102 101 96 89 77 105
565 97 101 108 107 106 101 94 82 110
610 100 104 111 110 109 104 97 85 113
700 102 106 113 112 111 106 99 87 115

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Радиальные вентиляторы низкого давления ВЦ 4-75


Вентиляторы радиальные ВЦ 4-75 подлежат эксплуатации в системах местной или общеобменной вентиляции, а также в системах воздушного отопления помещений и зданий различного значения: производственных, складских, мастерских и др. Радиальные вентиляторы ВЦ 4-75 низкого давления одностороннего всасывания могут работать как самостоятельная единица оборудования, так и в составе канальной вентсети.

Рабочая среда – предварительно очищенный воздух или смесь воздуха с химически нейтральными газами, запыленность которых не превышает 0,1 г/м.куб. Верхний температурный предел для вентиляторов ВЦ 4-75 составляет +80°С (общепромышленное исполнение) или +200С (в теплостойком варианте).


Конструктивные особенности вентилятора

Радиальные вентиляторы ВЦ 4-75 поставляются потребителю в полностью собранном и готовом к монтажу виде. К основным элементам конструкции можно отнести:

- сварную станину, выполняющую функцию опорной части;
- спиральный кожух по типу «улитка»;
- рабочее колесо (насчитывает 12-ть загнутых назад лопастей);
- электропривод.

Вентилятор ВЦ 4-75 монтируется на жестком основании, к которому крепится посредством анкерных болтов. Для снижения вибрационных нагрузок можно использовать специальные виброизоляционные опоры.

Кожух-корпус вентилятора радиального ВЦ 4-75 в общепромышленном исполнении изготавливается из тонколистовой низкоуглеродистой стали и может быть развернут при монтажных работах на удобный для подсоединения выходного воздуховода угол (с шагом 45 градусов).

В качестве привода используется асинхронный двигатель, который может размещаться соосно рабочему колесу или на станине. Во втором случае крутящий момент передается посредством ременной передачи, которая в целях безопасности закрывается съемным кожухом.

Все элементы конструкции имеют защитное лакокрасочное покрытие на основе двухкомпонентных износостойких материалов.

Радиальные вентиляторы ВЦ 4-75 условия эксплуатации

Климатическое исполнение вентиляторов радиальных ВЦ 4-75 соответствует У и Т по ГОСТ 15150. Категории размещения – 3, 2 или 1 (если привод защищен от солнечного излучения и осадков из атмосферы). Рабочая температура -40°С…+40°С.

Радиальные вентиляторы ВЦ 4-75 низкого давления выпускаются заводом-изготовителем в 10-ти стандартных типоразмерах. Для нормальных условий эксплуатации применяют агрегаты в общепромышленном исполнении. Также можно купить вентилятор радиальный ВЦ 4-75 в теплостойком, коррозионностойком или взрывозащищенном исполнении (либо в комбинации перечисленных вариантов).

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
