«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 5-35 4,0
Артикул товара: 32982
«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 5-35 4,0 — это модель серии Радиальные вентиляторы ВЦ 5-35. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
69 770 руб.
В наличии. Доставка по Москве.
Документация
Описание
Вентилятор радиальный ВЦ 5-35 №4 среднего давления производится по ТУ 4861-001-85589750. Радиальный вентилятор ВЦ 5-35 №4 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность от 850 м³/ч до 2500 м³/ч., предельная температура перемещаемой рабочей среды до +80°С. Вентиляторы используют для установки в вентиляционных системах стационарного типа, в системах отопления, кондиционирования помещений различного типа и назначения. Допускается использование на технологических линиях, где техпроцессом предусмотрена транспортировка мелкодисперсных сыпучих материалов (при условии соблюдения требований к работе вентиляторов ВЦ 5-35-4)
Технические характеристики Радиальные вентиляторы ВЦ 5-35 №4,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||||||||
| Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип ЭД | Производи- тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса, кг | Марка | Количество в комплекте | Марка | Количество в комплекте | ||||||
| 3000 | 2,2 | 4,9 | 80В2 | 0,85 | 2,5 | 1800 | 2750 | 85 | ДО-40 | 4 | ВР 201 | 4 | ||||||
*При изменении типа двигателя масса может меняться

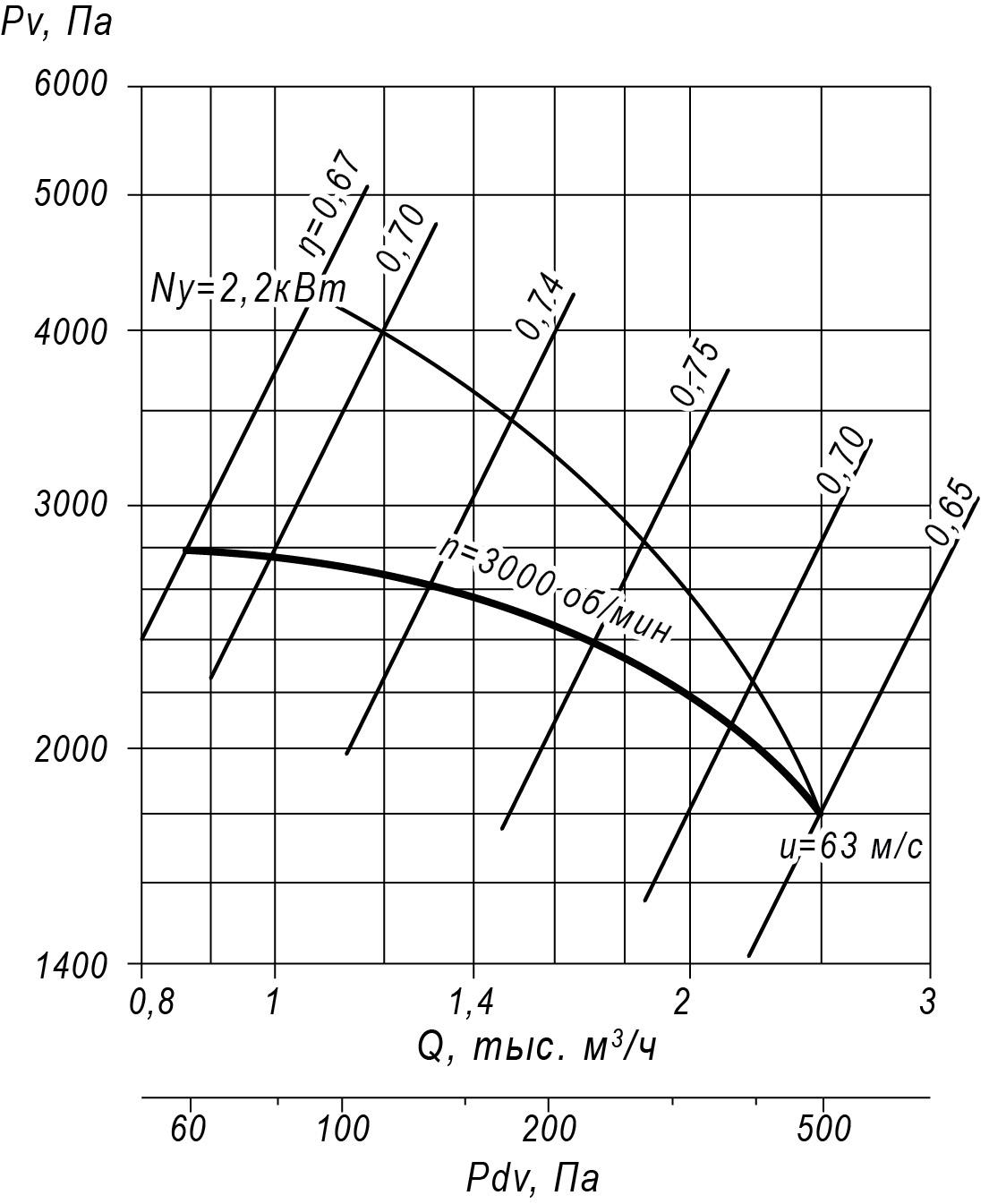

Аэродинамические характеристики радиального вентилятора ВЦ 5-35 №4, Исполнение 1

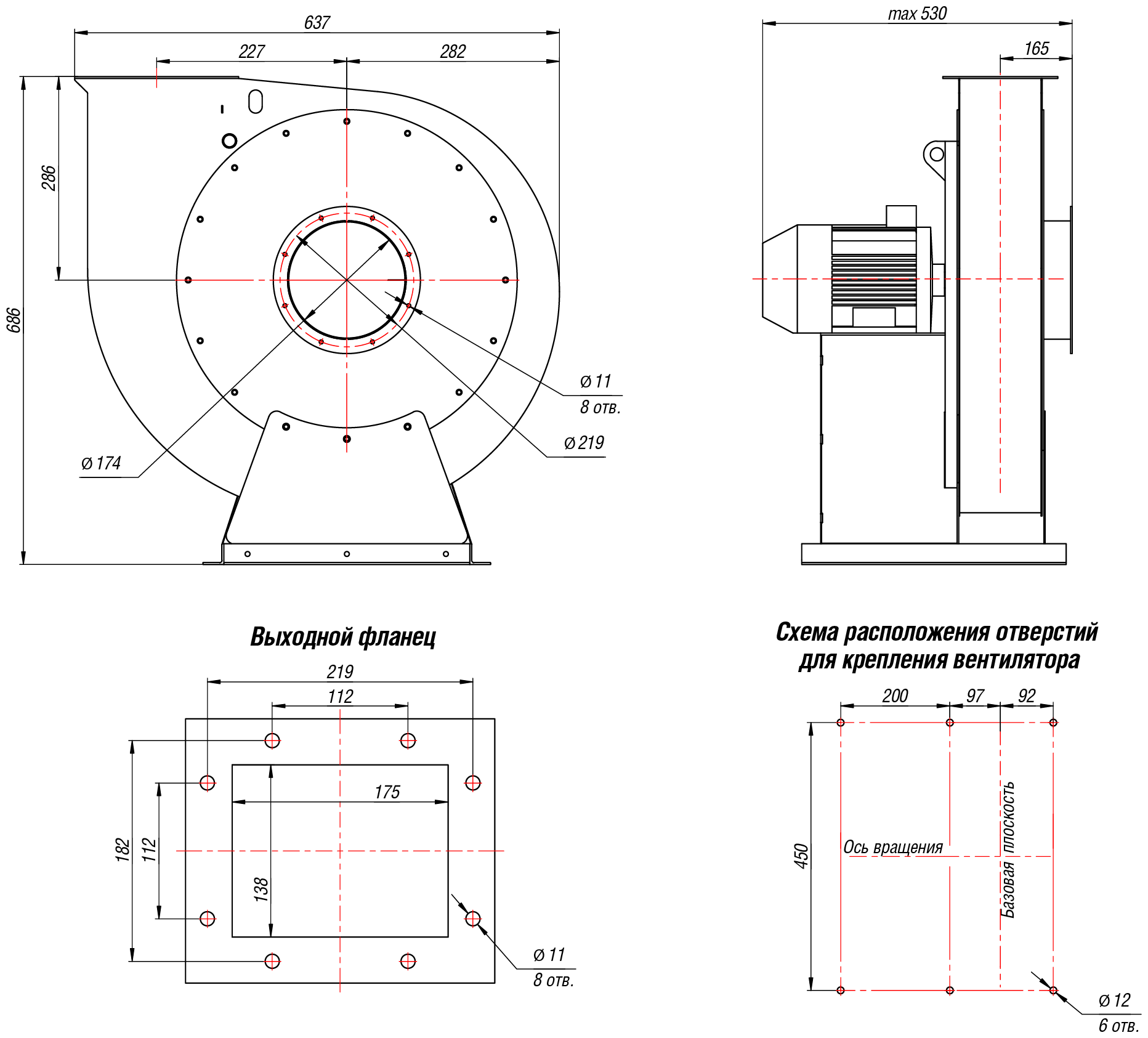

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-35 №4, Исполнение 1
Акустические характеристики радиального вентилятора ВЦ 5-35 №4, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 3000 | 77 | 81 | 82 | 85 | 84 | 83 | 82 | 77 | 90 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Особенности
Радиальные вентиляторы среднего давления ВЦ 5-35
Вентиляторы радиальные ВЦ 5-35 среднего давления относятся к группе стационарного оборудования и эксплуатируются в составе канальных вентиляционных систем общеобменного типа, а также в системах воздушного отопления и кондиционирования. Допускается использование данных агрегатов для работы на технологических линиях, где техпроцессом предусмотрена транспортировка мелкодисперсных сыпучих материалов (при условии соблюдения требований к работе вентиляторов ВЦ 5-35).
Вентиляционное оборудование данной серии рассчитано на работу с предварительно отфильтрованным воздухом или со смесями воздуха и химически неагрессивных газов. Предельная концентрация пыли в рабочем потоке не должна превышать 0,1 г/м.кв. Наибольшая температура рабочей среды составляет +80°С.
Вентилятор радиальный ВЦ 5-35 состоит из опорной части, спиралевидного кожуха, рабочего колеса и привода.
Оборудование должно монтироваться на жесткое несущее основание, фиксация осуществляется путем затяжки анкерного крепежа.
Корпус вентилятора выходным отверстием направлен вверх относительно опорной плоскости и не имеет возможности углового поворота. В целях придания жесткости и устойчивости корпусу, на нем предусмотрены специальные ребра.
Для подключения воздуховодов на корпусе имеются два фланцевых патрубка. Подсоединять вентилятор радиальный ВЦ 5-35 среднего давления к вентиляционной магистрали можно как напрямую, так и через гибкие вставки соответствующих типоразмеров.
Электрический привод смонтирован соосно рабочему колесу, которое насчитывает 9-ть загнутых в обратную вращению сторону лопастей.
В качестве антикоррозионной защиты и для улучшения эстетических свойств вентилятор ВЦ 5-35 имеет износостойкое лакокрасочное покрытие.
Радиальные вентиляторы ВЦ 5-35 условия эксплуатации
Радиальные вентиляторы ВЦ 5-35 предназначены для работы в условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С. Категория размещения – 3 и 2. Если обеспечивается надежная защита приводной части от осадков и прямых солнечных лучей, то допускается размещение по кат. 1.
Вентиляторы ВЦ 5-35 в базовом варианте имеют общепромышленное исполнение и изготавливаются из конструкционной низкоуглеродистой стали. Также возможно заказать и купить вентилятор радиальный ВЦ 5-35 в коррозионностойком или взрывозащищенном исполнении.
Всего серия вентиляторов данного класса насчитывает 4 стандартных типоразмера.
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленные, материал - углеродистая сталь |
| К1 | Коррозионностойкие, материал – нержавеющая сталь |
| В | Взрывозащищенные из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенные из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь |
