«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 280-46 6,3

Артикул товара: 32959

Радиальный вентилятор ВР 280-46 6,3
Радиальный вентилятор ВР 280-46 6,3 - фото 2Радиальный вентилятор ВР 280-46 6,3 - фото 3Радиальный вентилятор ВР 280-46 6,3 - фото 4

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 280-46 6,3 — это модель серии Радиальные вентиляторы ВР 280-46. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
91 380 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВР 280-46 №6,3 среднего давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВР 280-46 №6,3 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) и по 5-ой схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 7500 м³/ч до 33100 м³/ч., предельная температура рабочей среды до +80°С. Вентиляторы ВР 280-46-6,3 применяют в системах вентиляции и отопления помещений различной площади и назначения, где требуется высокий КПД. Могут подключаться к системе воздуховодов, устанавливаться на крыше или стенах здания.

Технические характеристики Радиальные вентиляторы ВР 280-46 №6,3 , исполнение 1

Электродвигатель Параметры в рабочей зоне Виброизоляторы
Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3
Полное давление, Па Масса*, кг Марка Количество в комплекте
725 5,5 132М8
7,50 - 12,6
790 - 980
214 ДО-41 5
725 7,5 160S8
7,50 - 17,3
790 - 1040
256
725 11,0 160М8
7,50 - 23,0
790 - 1020
281
725 15,0 180М8
7,50 - 24,6
790 - 990
274
960 11,0 160S6
10,1 - 15,6
1390 - 1640
268
960 15,0 160М6
10,1 - 20,5
1390 - 1790
293 ДО-42
960 18,5 180М6
10,1 - 24,4
1390 - 1820
328
960 22,0 200М6
10,1 - 28,0
1390 - 1810
403
960 30,0 200L6 10,1 - 33,1 1390 - 1780
410

*При изменении типа двигателя масса может меняться

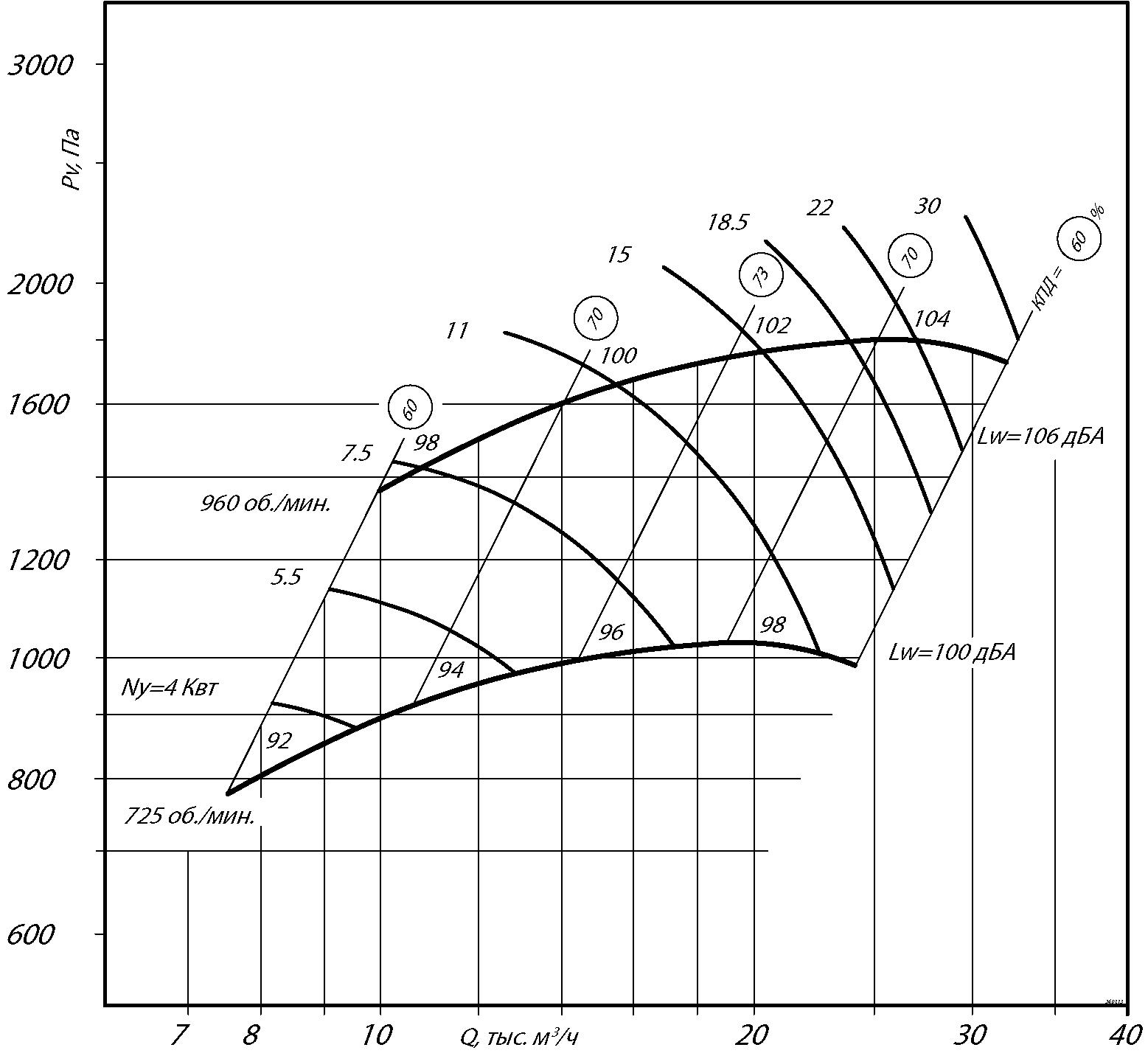

Аэродинамические характеристики радиального вентилятора ВР 280-46 №6,3, Исполнение 1

Аэродинамические характеристики радиального вентилятора ВР 280-46 №6,3, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №6,3, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №6,3, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №6,3, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №6,3, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №6,3, Исполнение 1
Диаметры Диаметры Расстояния между отверстиями для крепления
А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
410 633 668 441 441 --- --- 472 472 720 1243 299 497 153 --- ---
Размеры Диаметры Диаметры Количество отверстий
L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
--- 460 --- --- 10,5 10 14 --- --- 420 8 4 --- --- 4

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №6,3, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1138 478 1140 420 1037 438 1483 763 976 556 1380 660
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1279 516 1315 595 976 420 1198 478 1280 763 1159 439
Радиальный вентилятор ВР 280-46 №6,3

Акустические характеристики радиального вентилятора ВР 280-46 №6,3, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
750 88 89 93 95 91 87 82 74 93
1000 96 97 101 103 99 95 90 82 110

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Технические характеристики Радиальные вентиляторы ВР 280-46 №6,3 , исполнение 5

Электродвигатель Параметры в рабочей зоне Виброизоляторы
Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3
Полное давление, Па Масса*, кг Марка Количество в комплекте
400 2,2 подбор
4,20 - 13,1
240 - 300

230 без ЭД
ДО-43
6
8
470 4,0 подбор
4,80 - 15,8
330 - 415
540 5,5 подбор
5,51 - 18,0
435 - 550
620 7,5 подбор
6,42 - 20,5
580 - 710
700 11,0 подбор
7,21 - 23,5
720 - 910
800 18,5 подбор
8,23 - 26,5
950 - 1200
900 30,0 подбор
9,31 - 30,0
1200 - 1510
1000 37,0 подбор
10,5 - 33,1
1480 - 1880
1100 45,0 подбор
11,6 - 36,4 1800 - 2400

*При изменении типа двигателя масса может меняться

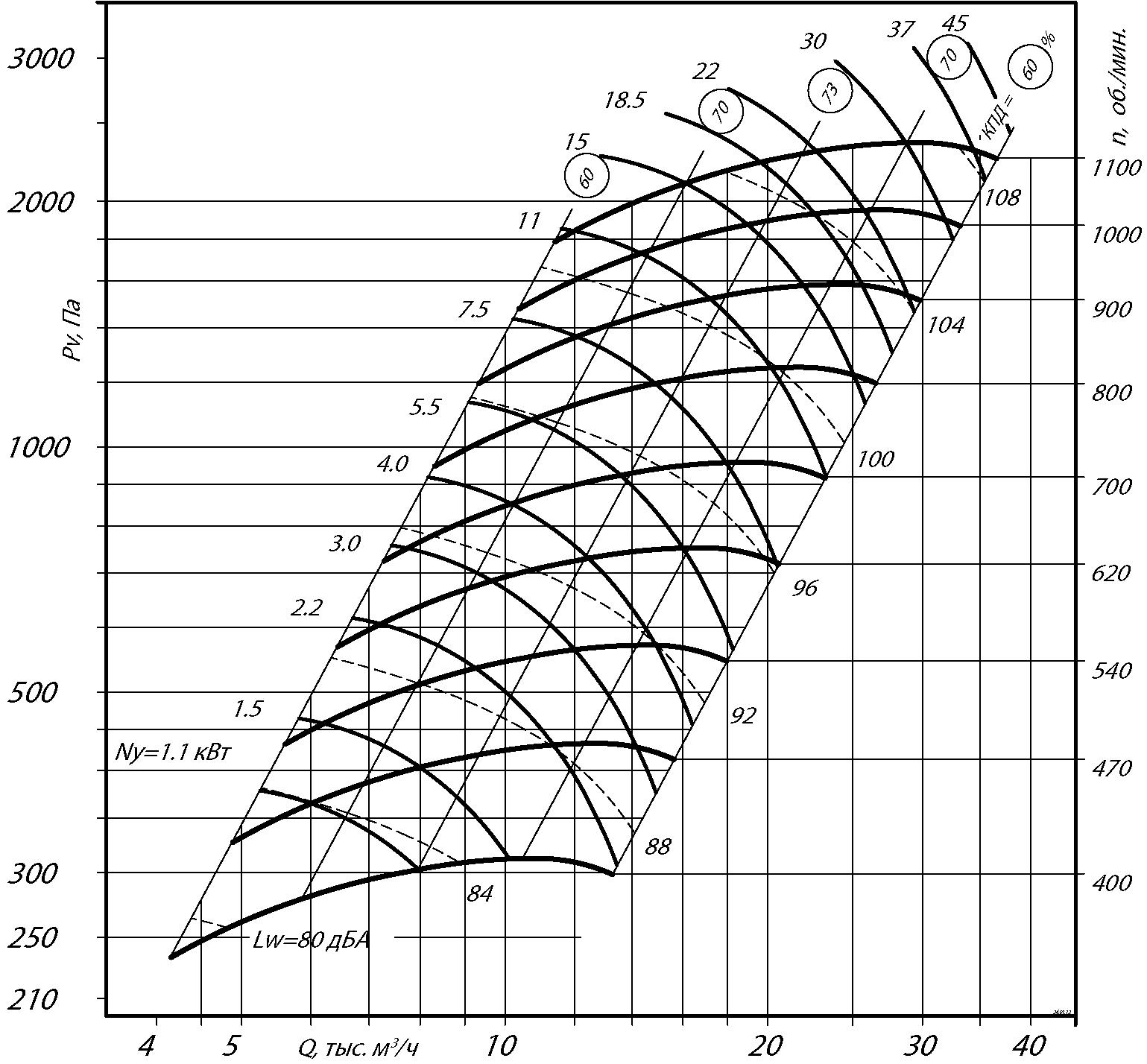

Аэродинамические характеристики радиального вентилятора ВР 280-46 №6,3, Исполнение 5

Аэродинамические характеристики радиального вентилятора ВР 280-46 №6,3, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №6,3, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №6,3, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №6,3, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №6,3, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №6,3, Исполнение 5
Диаметры Диаметры Расстояния между отверстиями для крепления
А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
410 633 668 441 441 --- --- 472 472 720 1202 299 229 229 602 ---
Размеры Диаметры Диаметры Количество отверстий
L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
--- 977 460 206 10,5 10 14 --- --- 420 8 4 --- --- 6

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №6,3, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1512 660 1140 420 1446 595 1483 763 1407 556 1380 660
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
--- --- --- --- 1271 420 1198 478 1614 763 1159 439
Радиальный вентилятор ВР 280-46 №6,3

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №6,3, Исполнение 5 (спец.), зависящие от положения корпуса

ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1328 477 1140 420 1288 437 1483 763 1271 420 1380 660
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1614 763 1315 595 --- --- --- --- --- --- --- ---
Радиальный вентилятор ВР 280-46 №6,3

Акустические характеристики радиального вентилятора ВР 280-46 №6,3, Исполнение 5

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
750 88 89 93 95 91 87 82 74 93
1000 96 97 101 103 99 95 90 82 110

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Радиальные вентиляторы среднего давления ВР 280-46

Вентиляторы радиальные ВР 280-46 способны развивать среднее аэродинамическое давление и работают по принципу одностороннего всасывания. Данный тип вентоборудования находит применение в системах принудительного воздухообеспечения и воздушного отопления промышленных, полупромышленных и административных зданий.

Рабочая среда – очищенный с помощью механических фильтров воздух или неагрессивные газовоздушные смеси. Предельная температура рабочей среды – плюс 80°С для вентиляторов ВР 280-46 общепромышленного исполнения и +120°С для теплостойких агрегатов.

Предельное содержание взвешенной пыли в воздухе для гарантированной работоспособности вентагрегатов данной серии составляет 0,1 г/м.куб.

Конструктивные особенности вентилятора ВР 280-46

Все узлы и детали вентилятора радиального ВР 280-46 среднего давления скомпонованы на единой опорной станине, выполненной в виде сварной металлоконструкции. Функцию корпуса выполняет спиралевидный поворотный кожух из тонколистового металла. При монтаже корпус можно развернуть на удобный для подсоединения выходного воздуховода угол (шаг поворота – 45 градусов).

Внутри корпусной детали расположено рабочее колесо с 32-мя отогнутыми в сторону вращения лопатками. Вращающий момент от привода к крыльчатке может передаваться двумя способами в зависимости от схемы компоновки:

- колесо насажено непосредственно на ротор двигателя;
- двигатель установлен на раме, а крутящий момент передается через блоки и клиновые ремни (в этом случае агрегат комплектуется защитным кожухом).

Опорная станина при монтажных работах должна жестко крепиться на несущей поверхности посредством анкерных болтов. Для уменьшения шумов и вибраций рекомендуется дополнительно использовать виброизоляторы (не входят в базовый объем поставки вентилятора ВР 280-46 и приобретаются отдельно по усмотрению заказчика).

Вентиляторы радиальные ВР 280-46 условия эксплуатации

Радиальные вентиляторы ВР 280-46 рассчитаны на длительную бесперебойную работу в условиях климата У и Т по ГОСТ 15150 при температуре от -40°С до +40°С. Категория размещения – 2 и 3. Допускается размещение вентилятора ВР 280-46 по первой категории, если привод защищен от солнечных лучей и атмосферных осадков.

Номенклатурный ряд вентиляторов радиальных ВР 280-46 среднего давления насчитывает 9-ть типоразмеров. Базовое исполнение – общепромышленное, для нормальных условий эксплуатации. Также можно купить вентилятор ВР 280-46 в специсполнении: теплостойкий, коррозионностойкий или взрывозащищенный, либо же в комбинации перечисленных исполнений.

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
