«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 300-45 5,0

Артикул товара: 32976

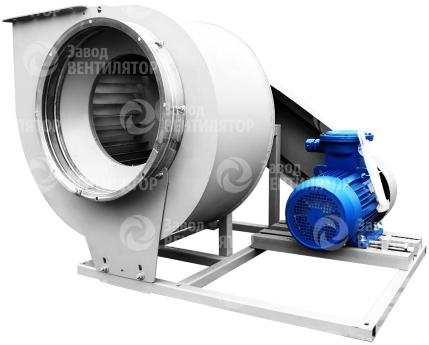

Радиальный вентилятор ВР 300-45 5,0
Радиальный вентилятор ВР 300-45 5,0 - фото 2Радиальный вентилятор ВР 300-45 5,0 - фото 3

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 300-45 5,0 — это модель серии Радиальные вентиляторы ВР 300-45. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена: Узнайте цену по запросу
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВР 300-45 №5 среднего давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВР 300-45 №5 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность такого вентилятора от 5000 м³/ч до 24500 м³/ч., предельная температура рабочей среды до +80°С. Вентиляторы ВР 300-45-5 применяют в системах вентиляции и отопления помещений различной площади и назначения, где требуется высокий КПД и низкий уровень шума. Могут подключаться к системе воздуховодов, устанавливаться на крыше или стенах здания.

Технические характеристики Радиальные вентиляторы ВР 300-45 №5,0 , исполнение 1

Электродвигатель Параметры в рабочей зоне Виброизоляторы
Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3
Полное давление, Па Масса*, кг Марка Количество в комплекте
960 4,0 112MB6
5,00 - 8,40
860 - 1070
139 ДО-39 6
960 5,5 132S6
5,00 - 11,15
860 - 1150
160
960 7,5 132М6
5,00 - 14,15
860 - 1120
176
960 11,0 160S6
5,00 - 16,00
860 - 1095
176
1450 11,0 132М4
7,50 - 10,80
1980 - 2380
176
1450 15,0 160S4
7,50 - 14,50
1980 - 2500
218 ДО-40
1450 18,5 160М4
7,50 - 17,00
1980 - 2540
243
1450 22,0 180S4
7,50 - 19,00
1980 - 2580
268
1450 30,0 180М4 7,50 - 24,50 1980 - 2500
278

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 300-45 №5, Исполнение 1

Аэродинамические характеристики радиального вентилятора ВР 300-45 №5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №5, Исполнение 1
Диаметры Диаметры Расстояния между отверстиями для крепления
А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
324 502 537 350 350 --- --- 382 382 650 1188 253 505 95 --- ---
Размеры Диаметры Диаметры Количество отверстий
L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
--- 410 --- --- 10,5 10 15 --- --- 340 8 4 --- --- 4

Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
906 377 990 340 818 347 1264 614 779 439 1179 529
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1023 410 1121 471 780 340 1028 377 1023 613 998 348
Радиальный вентилятор ВР 300-45 №5,0

Акустические характеристики радиального вентилятора ВР 300-45 №5, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 87 88 92 94 90 86 81 73 94
1500 97 98 102 104 100 96 91 83 104

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Радиальные вентиляторы среднего давления ВР 300-45

Вентиляторы радиальные ВР 300-45 могут использоваться как самостоятельная единица вентоборудования, так и в составе сложных вентиляционных сетей общеобменного или местного назначения. Допускается эксплуатация оборудования в системах воздушного отопления и на производственных линиях, где техпроцессом предусмотрено перемещение предварительно очищенного воздуха или нейтральных газовоздушных сред.

Вентиляторы ВР 300-45 развивают среднее аэродинамическое давление при одностороннем всасывании и эксплуатируются в промышленных цехах, мастерских, на участках дерево- и металлообработки, сварки, покраски и т.д. Также могут служить для организации принудительного воздухообмена в жилых, административных и общественных зданиях.

Максимально допустимая запыленность рабочей среды составляет 0,1 г/м.куб. при температуре +80°С (для агрегатов общепромышленного исполнения) или +200°С (для вентиляторов ВР 300-45 в теплостойком варианте).

Конструктивные особенности вентилятора ВР 300-45

Вентиляторы ВР 300-45 поставляются заказчику в полностью собранном виде в заводской упаковке. На единой станине, сваренной из металлопроката, скомпонованы спиралевидный корпус-«улитка» с крыльчаткой и приводная часть.

Вентилятор радиальный ВР 300-45 среднего давления предназначен для установки на несущем основании с достаточной жесткостью. Фиксация производится путем затяжки анкерных болтов. При монтаже рекомендуется использовать специальные виброгасящие пружинные опоры или виброизоляторы из технической резины.

Спиральный корпус имеет возможность проворачиваться относительно опорной плоскости, что позволяет выставить его в максимально удобном положении по отношению к выхлопному воздуховоду.

Рабочее колесо с 32-мя загнутыми вперед лопатками получает крутящий момент от электропривода, который может располагаться:

- соосно крыльчатке (в этом случае колесо насажено непосредственно на ротор);
- на опорной станине (крутящий момент передается через клиноременную передачу, присутствует пассивная защита в виде съемного кожуха).

Радиальные вентиляторы ВР 300-45 условия эксплуатации

Радиальные вентиляторы ВР 300-45 могут применяться в климатических условиях У и Т по ГОСТ 15150. Допустимые категории размещения – 3, 2 и 1 (если электрочасть надежно защищена от осадков и солнечных лучей).

Температурный диапазон эксплуатации составляет -40°С…+40°С окружающей среды.

Серия вентиляторов радиальных ВР 300-45 среднего давления насчитывает 9-ть основных типоразмеров. В общепромышленном исполнении проточная часть изготавливается из конструкционной низкоуглеродистой стали. Также можно заказать и купить вентилятор радиальный ВР 300-45 любого типоразмера в теплостойком, коррозионностойком или взрывозащищенном исполнении (либо в комбинации перечисленных вариантов).

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
