Компрессорно-конденсаторные блоки NSK И ND-SPL Ned

Заказать консультацию

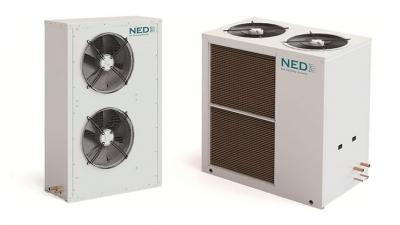

Компрессорно-конденсаторные блоки NSK И ND-SPL Ned Вы можете приобрести в нашей компании, которая является официальным дилером Ned в России. Мы осуществляем поставку, монтаж и сервисное обслуживание оборудования Ned.

Документация

• Скачать техническую информацию в формате PDF

Описание

ОБЩЕЕ ОПИСАНИЕ

Тип исполнения – только охлаждение.
Хладагент: фреон R410A. Диапазон рабочих температур окружающего воздуха от +5ºС до +43ºС. 27 типоразмеров производительностью от 2 до 255 кВт.

Компрессорно-конденсаторные блоки поставляются заправленные сухим инертным газом (азотом), кроме моделей ND-SPL, которые поставляются заправленные фреоном.
Компрессорно-конденсаторные блоки с осевыми вентиляторами и ротационными/спиральными компрессорами наружного исполнения предназначены для подготовки жидкого фреона, подаваемого в секцию испарителя системы кондиционирования воздуха.

ВАРИАНТЫ ИСПОЛНЕНИЯ:

• NSK и ND-SPL — только охлаждение.

ОСОБЕННОСТИ КОНСТРУКЦИИ

КОРПУС. Корпус изготовлен из оцинкованной листовой стали с двухсторонней окраской порошковым полиэфирным покрытием.

КОМПРЕССОР. Герметичные ротационные компрессоры с однофазным (модели NSK 2-10, ND-SPL 007-009) электродвигателем и спиральные компрессоры с однофазным (модель ND-SPL 012) или трёхфазным электродвигателем (модели ND-SPL 016-019 и NSK 20-260D) со встроенной тепловой и токовой защитой обмоток электродвигателя от перегрузок, подогревателем картера, защитой от превышения по току, высокому и низкому давлениям хладагента в холодильном контуре. Компрессоры установлены на виброопорах.

ВЕНТИЛЯТОРЫ. Осевые низкооборотные вентиляторы с непосредственным приводом от электродвигателя с внешним ротором и со встроенной защитой обмоток от перегрева на всех моделях кроме моделей ND-SPL. В моделях ND-SPL используются осевые вентиляторы с внутренним ротором. Степень защиты: IP54. На стороне нагнетания установлена защитная решётка.

КОНДЕНСАТОР. Алюминиевый микроканальный (модели NSK 2-10) и медный трубчатый (модели ND-SPL, NSK 20-260D) теплообменник c оребрением из алюминиевых пластин.

ЭЛЕКТРОШКАФ УПРАВЛЕНИЯ. В состав электрошкафа управления входят: вводной выключатель (кроме моделей ND-SPL), монитор фаз (для ККБ с трехфазным компрессором), устройства защиты электродвигателей компрессора и вентилятора от перегрузки по току, световой индикатор (работа/авария) (кроме моделей ND-SPL), сухие контакты для дистанционного управления работой и индикации работа/авария, а также необходимые коммутационные устройства. Предусмотрено управление соленоидным вентилем.

ХОЛОДИЛЬНЫЙ КОНТУР. Выполнен из медных труб, включает в себя: два аварийных реле высокого давления с автоматическим (модели NSK 2-35) или ручным (модели NSK 40-260D) возвратом в рабочее состояние, реле низкого давления, датчик регулирования скорости вращения вентилятора, сервисные клапаны Шредера (кроме моделей ND-SPL), запорные вентили жидкостной и всасывающей линий. Для моделей ND-SPL в холодильном контуре имеется одно реле высокого давления с автоматическим возвратом в рабочее состояние.

ОПЦИИ

• MN – комплект манометров давления хладагента. Устанавливается два манометра: на стороны низкого и высокого давлений, которые позволяют отслеживать давление в холодильном контуре, не подключая манометрической станции. Упрощают процесс сервисного обслуживания (модели NSK 20-260D).
• MO – маслоотделитель. Возвращает в компрессор 95% масла, уходящего при работе вместе с фреоном. Рекомендуется устанавливать при большой протяженности трассы или возможности возникновения резкого изменения тепловой нагрузки (модели NSK 20-260D).
• PR – плавное регулирование скорости вращения вентиляторов (модели NSK 20-260D).
• RK – обратный клапан на жидкостной линии, ресивер с предохранительным клапаном (модели NSK 20-260D).
• RV – обратный клапан. Позволяет поддерживать высокое давление в жидкостной линии в момент включения вентиляторов. Устанавливается на жидкостной линии после конденсатора для предотвращения перетекания хладагента из жидкостн ой линии в конденсатор во время остановки ККБ. Рекомендуется для установки в случае расположения компрессорно-конденсаторного блока ниже испарителя (типоразмеры 20‑260D).
• SF – фильтр на всасывающей линии. Защищает компрессор от различных загрязнений внутри фреонового трубопровода, образующихся во время монтажа, при ненадлежащем хранении и транспортировке, которые могут попасть в компрессор при запуске установки (типоразмеры 20‑260D).
• W1 – зимний комплект для температуры окружающего воздуха (в месте, где установлен ККБ) до –10°С. Включает в себя обратный клапан на жидкостной линии, ресивер с предохранительным клапаном, ТЭН подогрева ресивера, защитный термостат и реле давления (типоразмеры 20‑260D).
• W2 – зимний комплект для температуры окружающего воздуха (в месте, где установлен ККБ) до –30°С. Включает в себя обратный клапан на жидкостной линии, ресивер с предохранительным клапаном, соленоидный вентиль на нагнетающем трубопроводе и дифференциальный клапан давления на байпасной линии (типоразмеры 20‑260D).
• ZV – запорный вентиль между компрессором и конденсатором. Предотвращает выбрасывание больших объемов хладагента из контура при проведении ремонта, а также других мероприятий, требующих разгерметизации холодильного контура (типоразмеры 20‑260D).
• SH - сервисные клапаны (клапаны Шрёдера) (кроме моделей ND SPL). Позволяют проверять давление в холодильном контуре, не снимая панелей ККБ, упрощают процесс вакуумирования, заправки и сервисного обслуживания.
