«Завод ВЕНТИЛЯТОР» Дымосос ВДН 6,3

Артикул товара: 33400

Дымосос ВДН 6,3
Дымосос ВДН 6,3 - фото 2

«Завод ВЕНТИЛЯТОР» Дымосос ВДН 6,3 — это модель серии Дымососы ВДН. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена: Узнайте цену по запросу
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Дымосос ВДН №6,3 изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) и по 3-ей схеме (рабочее колесо соединяется с электродвигателем при помощи соединительной муфты) исполнения. Полное давление 6800 Па, производительность по воздуху 17000 м3/ч, по исполнению ВДН-6,3 делятся на правые и левые (по направлению вращения рабочего колеса, если смотреть со стороны электропривода). Тягодутьевая машина ВДН № 6,3 одностороннего всасывания предназначена для нагнетания приточного воздуха через газоходы к котельным топкам, помимо котельных агрегатов тягодутьевые машины могут применяться в различных промышленных установках и линиях в целях подачи приточного воздуха, а также для утилизации дыма от газомазутных отопительных агрегатов с максимально допустимой температурой рабочей среды до +200°С.

Технические характеристики Дымососы ВДН №6,3 , исполнение 1

Характеристики электродвигателя Характеристики ТДМ
Температура перемещаемой среды, °С Скорость вращения, об/мин. Номинальная мощность, кВт Номинальный ток при 380В (50 Гц), А Тип электродвигателя * Производительность Q min, тыс. м3/ч Производительность Q max, тыс. м3/ч Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентилятора, кг
30 1 500 5,5 11,7 112М4 1,8 8,5 720 1700 242
3 000 30 55,4 180М2 3,6 17 290 6800 375
*При изменении типа двигателя масса может меняться

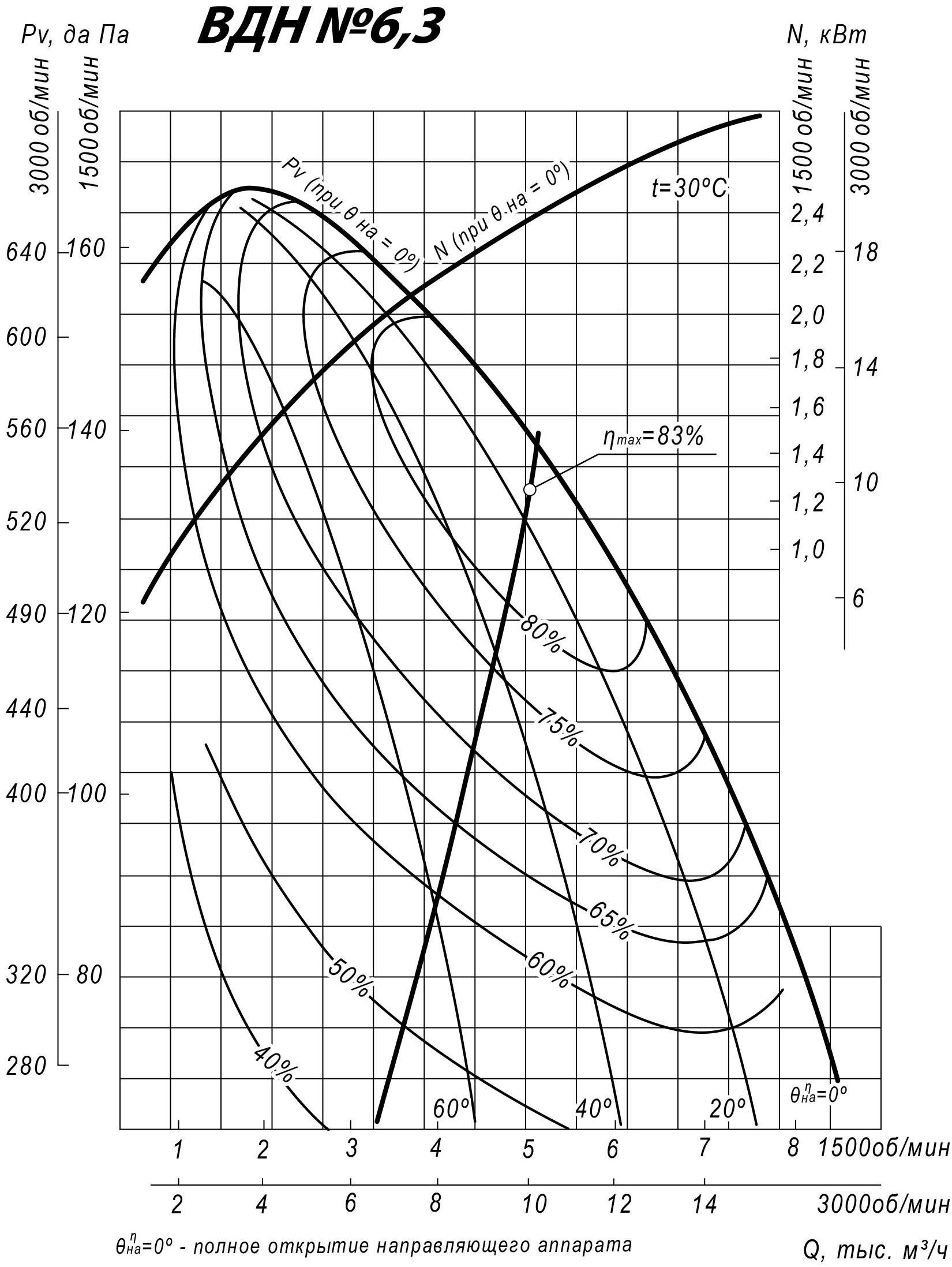

Аэродинамические характеристики ВДН №6,3, Исполнение 1

Аэродинамические характеристики ВДН №6,3, Исполнение 1

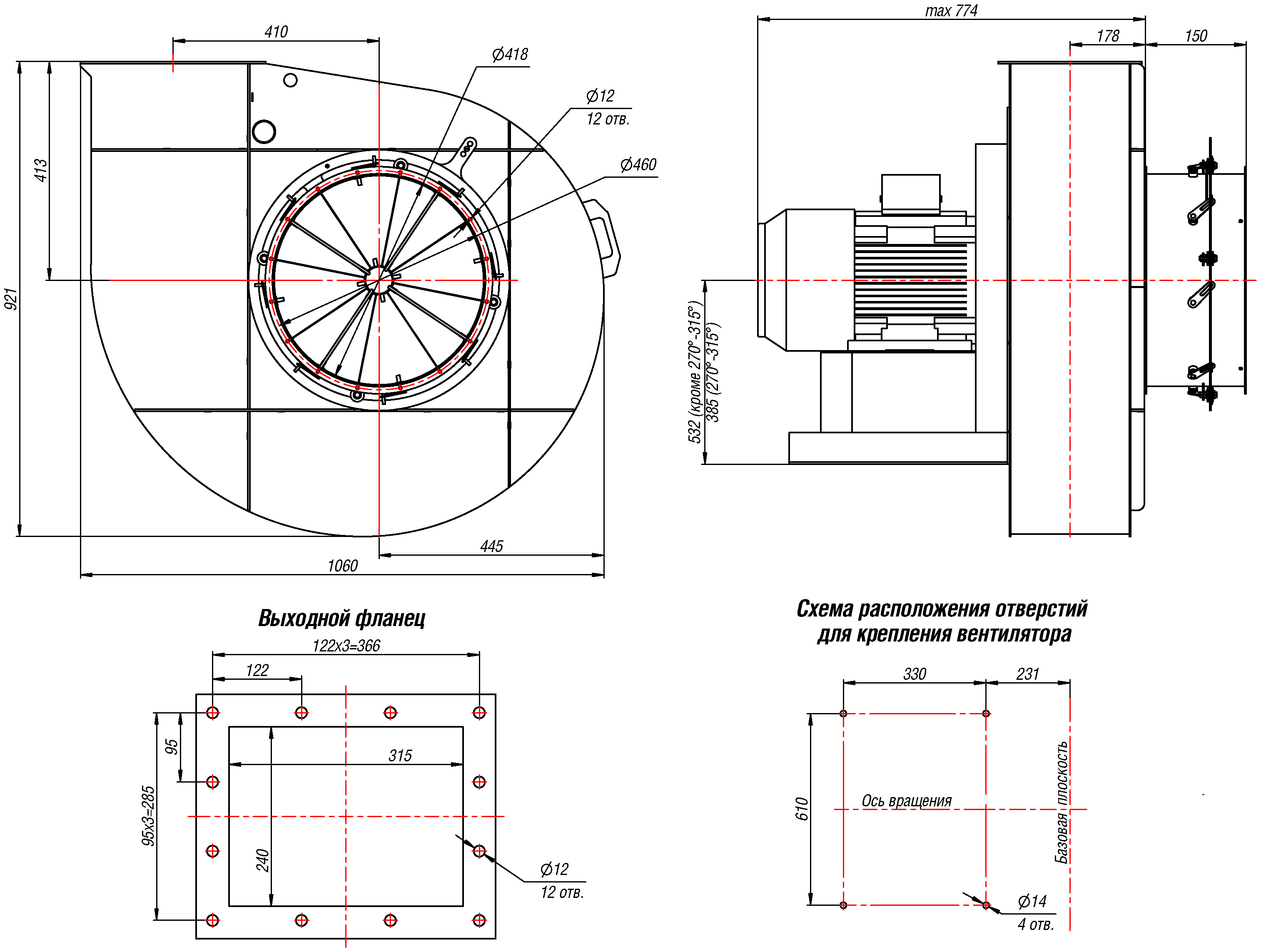

Габаритные и присоединительные размеры ВДН №6,3, Исполнение 1

Дымосос ВДН №6,3

Габаритные и присоединительные размеры ВДН №6,3, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
920 507 1061 445 1204 477 954 414 1060 445 945 413
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
954 414 1260 727 921 413 1148 616 1060 616 921 508
Дымосос ВДН №6,3

Акустические характеристики ВДН №6,3, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 90 92 94 88 86 80 72 96
3000 92 97 102 103 99 97 92 107

Технические характеристики Дымососы ВДН №6,3 , исполнение 3

Характеристики электродвигателя Характеристики ТДМ
Температура перемещаемой среды, °С Скорость вращения, об/мин. Номинальная мощность, кВт Номинальный ток при 380В (50 Гц), А Тип электродвигателя * Производительность Q min, тыс. м3/ч Производительность Q max, тыс. м3/ч Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентилятора, кг
30 1 500 5,5 11,7 112М4 1,8 8,5 720 1700 375
3 000 30 55,4 180М2 3,6 17 290 6800 510
*При изменении типа двигателя масса может меняться

Аэродинамические характеристики ВДН №6,3, Исполнение 3

Аэродинамические характеристики ВДН №6,3, Исполнение 3

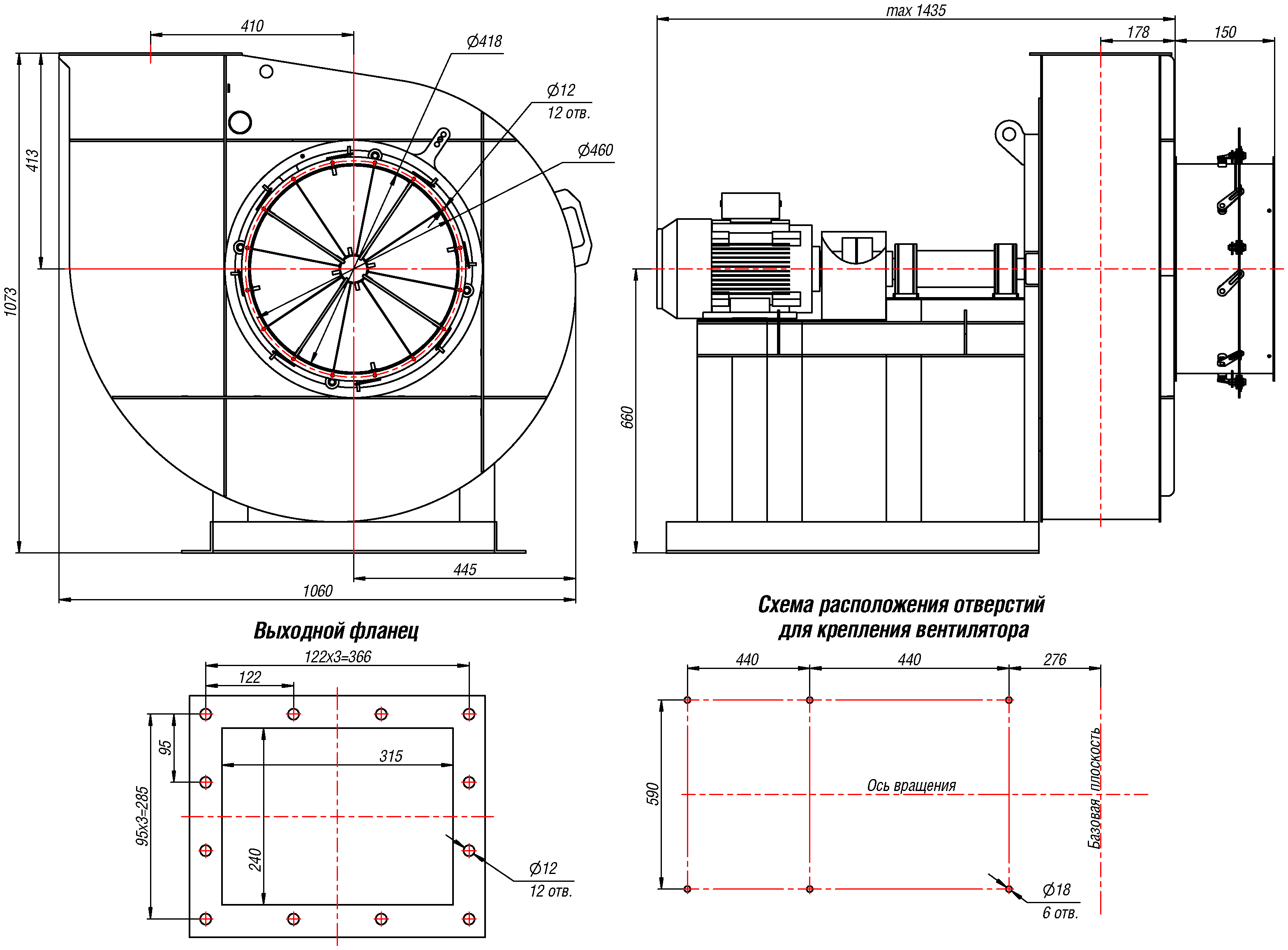

Габаритные и присоединительные размеры ВДН №6,3, Исполнение 3

Дымосос ВДН №6,3

Габаритные и присоединительные размеры ВДН №6,3, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
920 507 1105 445 1204 477 1074 414 1060 445 1073 413
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
954 414 1387 727 921 413 1276 616 1060 615 по запросу
Дымосос ВДН №6,3

Акустические характеристики ВДН №6,3, Исполнение 3

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 90 92 94 88 86 80 72 96
3000 92 97 102 103 99 97 92 107

Особенности

Тягодутьевые машины ВДН

Вентиляционные дымососы ВДН одностороннего всасывания используются для постоянной и бесперебойной доставки свежего воздуха к закрытым топливникам котельных агрегатов производительностью от 1 до 25 тонн пара в час. Также могут использоваться в любых других промышленных установках и линиях, где технологическим процессом требуется перемещение значительных объемов воздуха (если условия эксплуатации не противоречат требованиям, установленным производителем).

Допускается эксплуатация дымососов ВДН для отвода дыма и газов от топочных камер газомазутных котлов с уравновешенной тягой при условии, что температура рабочей среды не превышает +200°С.

Конструктивные особенности вентилятора ВДН

Тягодутьевые машины ВДН имеют моноблочное конструктивное исполнение и поставляются потребителю в полностью собранном и готовом для установки виде.

Среди основных элементов дымососа ВДН можно выделить спиралевидный корпус-«улитку», рабочее колесо и электрический привод, который размещается на сварной подставке соосно крыльчатке.

Корпус тягодутьевой машины ВДН изготавливается из тонколистовой катаной стали (марка – в зависимости от исполнения), имеет два фланцевых патрубка для подсоединения к вентканалам (напрямую или через гибкие вставки). Забор воздуха производится соосно встроенной крыльчатке, а выброс – по касательной в радиальном к ней направлении. Корпус выполнен поворотным, что дает возможность разместить дымосос ВДН в максимально удобном положении при монтаже.

Электродвигатель расположен соосно рабочему колесу, - осевая втулка насажена непосредственно на его якорь.

Крыльчатка состоит из 16-ти лопастей, которые загнуты в обратную вращению сторону.

Для защиты тягодутьевой машины ВДН от коррозии наружные поверхности покрыты износостойким лакокрасочным материалом.

Тягодутьевые машины ВДН условия эксплуатации

Дымососы ВДН должны эксплуатироваться в отапливаемых и неотапливаемых помещениях закрытого типа (кат. разм. 3 и 2). Допустимая температура рабочей среды составляет -30°С…+40°С. При более низкой температуре эксплуатировать тягодутьевые машины ВДН не рекомендуется.

Тягодутьевые машины ВДН выпускаются предприятием-изготовителем в 11-ти типоразмерах. У нас можно заказать и купить дымосос ВДН как в общепромышленном исполнении, так и в коррозионностойком.
