«Завод ВЕНТИЛЯТОР» Дымосос ВДН 9,0

Артикул товара: 33402

Дымосос ВДН 9,0
Дымосос ВДН 9,0 - фото 2

«Завод ВЕНТИЛЯТОР» Дымосос ВДН 9,0 — это модель серии Дымососы ВДН. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена: Узнайте цену по запросу
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Дымосос ВДН №9 изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) и по 3-ей схеме (рабочее колесо соединяется с электродвигателем при помощи соединительной муфты) исполнения. Полное давление 3450 Па, производительность по воздуху 25000 м3/ч, по исполнению ВДН-9 делятся на правые и левые (по направлению вращения рабочего колеса, если смотреть со стороны электропривода). Тягодутьевая машина ВДН №9 одностороннего всасывания предназначена для нагнетания приточного воздуха через газоходы к котельным топкам, помимо котельных агрегатов тягодутьевые машины могут применяться в различных промышленных установках и линиях в целях подачи приточного воздуха, а также для утилизации дыма от газомазутных отопительных агрегатов с максимально допустимой температурой рабочей среды до +200°С.

Технические характеристики Дымососы ВДН №9,0 , исполнение 1

Характеристики электродвигателя Характеристики ТДМ
Температура перемещаемой среды, °С Скорость вращения, об/мин. Номинальная мощность, кВт Номинальный ток при 380В (50 Гц), А Тип электродвигателя * Производительность Q min, тыс. м3/ч Производительность Q max, тыс. м3/ч Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентилятора, кг
30 1 000 7,5 17,2 132М6 4 16,5 580 1500 510
1 500 22 43,2 180S4 6 25 1250 3450 605
*При изменении типа двигателя масса может меняться

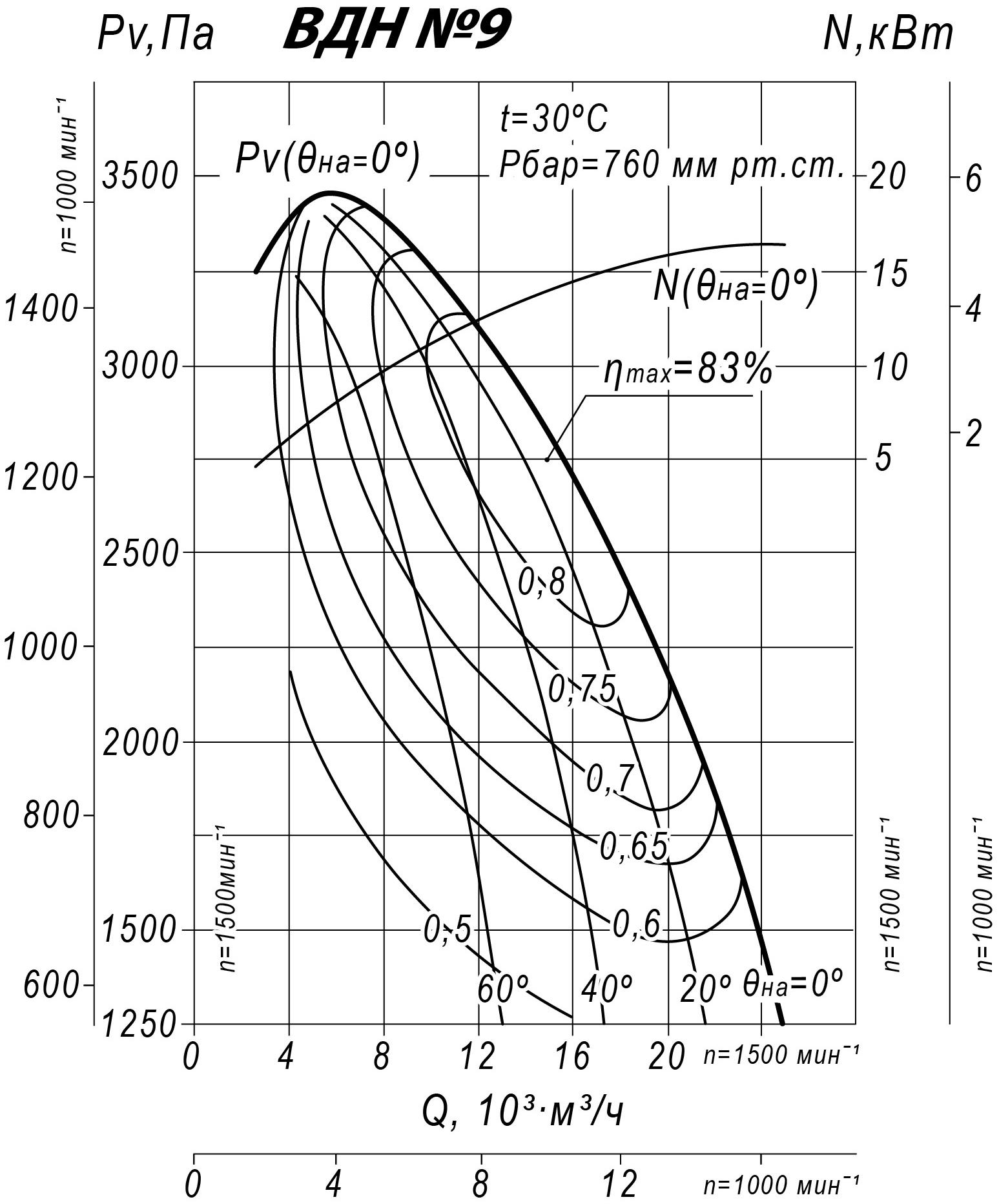

Аэродинамические характеристики ВДН №9, Исполнение 1

Аэродинамические характеристики ВДН №9, Исполнение 1

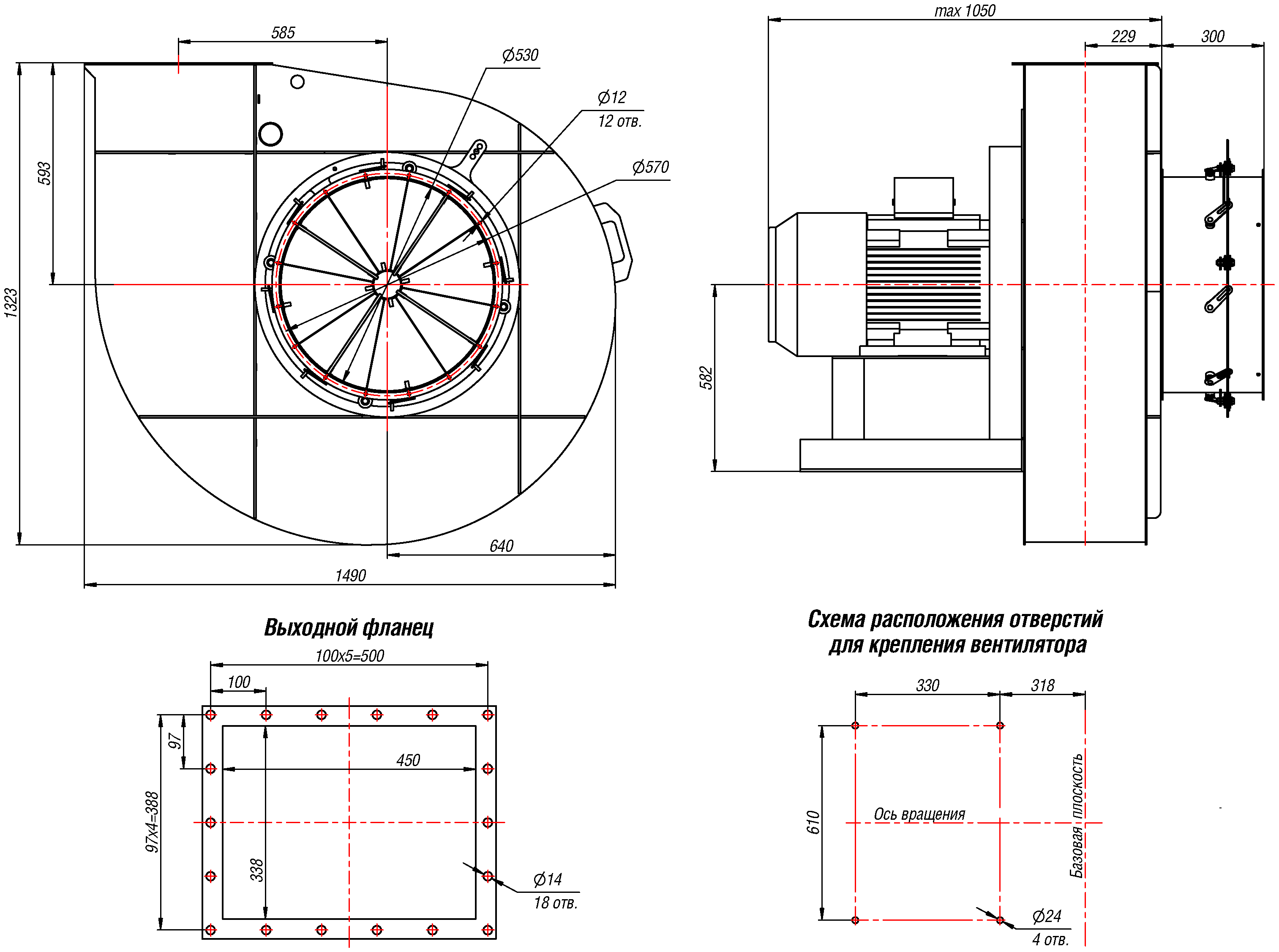

Габаритные и присоединительные размеры ВДН №9, Исполнение 1

Дымосос ВДН №9,0

Габаритные и присоединительные размеры ВДН №9, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1323 730 1490 640 1705 684 1370 595 1490 640 1323 593
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1369 594 1705 1020 1323 593 1490 850 1490 850 1323 730
Дымосос ВДН №9,0

Акустические характеристики ВДН №9, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 85 88 86 83 80 73 66 87
1500 90 93 97 94 90 84 79 98

Технические характеристики Дымососы ВДН №9,0 , исполнение 3

Характеристики электродвигателя Характеристики ТДМ
Температура перемещаемой среды, °С Скорость вращения, об/мин. Номинальная мощность, кВт Номинальный ток при 380В (50 Гц), А Тип электродвигателя * Производительность Q min, тыс. м3/ч Производительность Q max, тыс. м3/ч Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентилятора, кг
30 1 000 7,5 17,2 132М6 4 16,5 580 1500 655
1 500 22 43,2 180S4 6 25 1250 3450 750
*При изменении типа двигателя масса может меняться

Аэродинамические характеристики ВДН №9, Исполнение 3

Аэродинамические характеристики ВДН №9, Исполнение 3

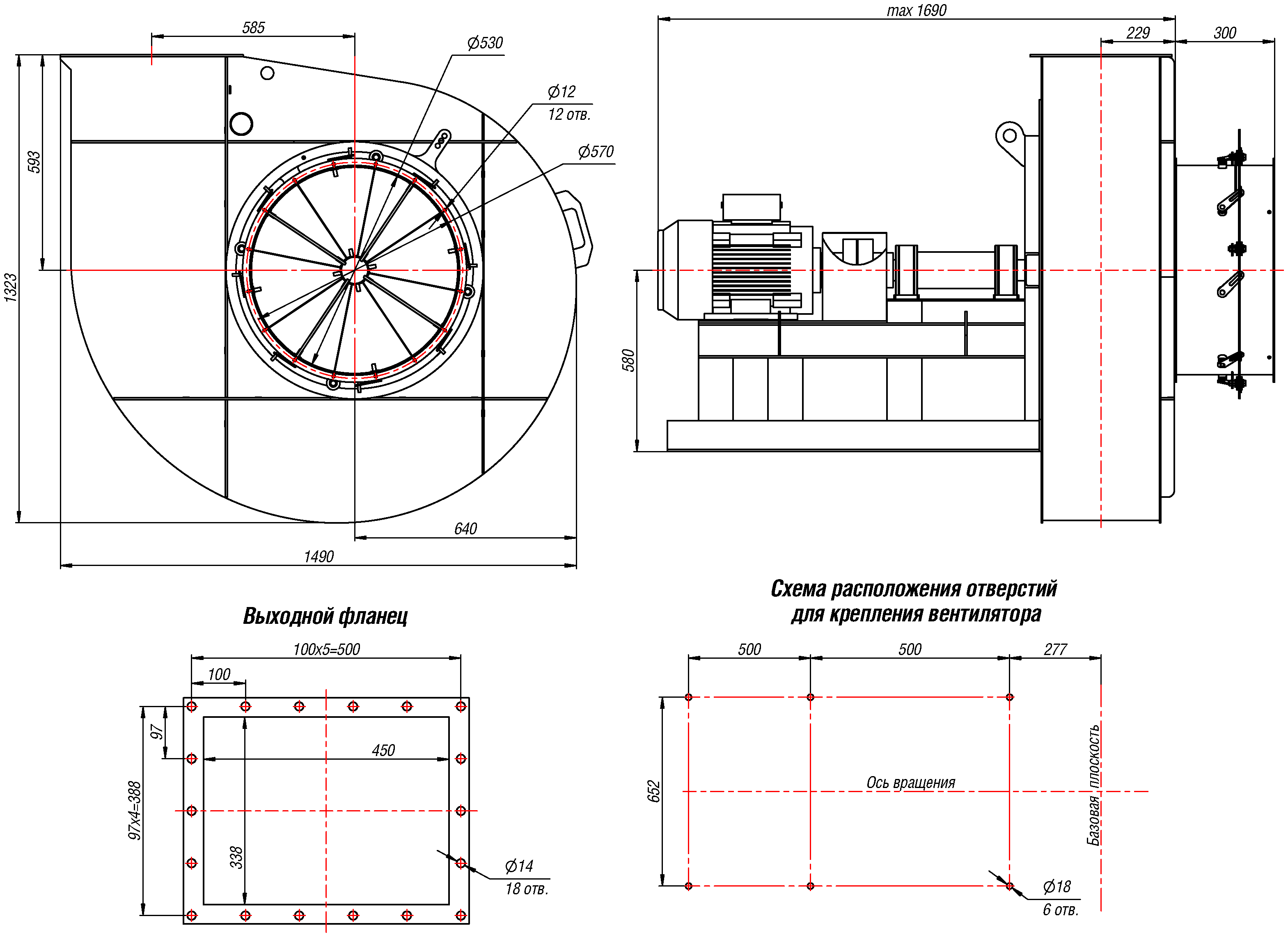

Габаритные и присоединительные размеры ВДН №9, Исполнение 3

Дымосос ВДН №9,0

Габаритные и присоединительные размеры ВДН №9, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1323 730 1490 640 1705 684 1370 595 1490 640 1323 593
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1369 594 1705 1020 1323 593 1490 850 1490 850 1323 730

Акустические характеристики ВДН №9, Исполнение 3

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 85 88 86 83 80 73 66 87
1500 90 93 97 94 90 84 79 98

Особенности

Тягодутьевые машины ВДН

Вентиляционные дымососы ВДН одностороннего всасывания используются для постоянной и бесперебойной доставки свежего воздуха к закрытым топливникам котельных агрегатов производительностью от 1 до 25 тонн пара в час. Также могут использоваться в любых других промышленных установках и линиях, где технологическим процессом требуется перемещение значительных объемов воздуха (если условия эксплуатации не противоречат требованиям, установленным производителем).

Допускается эксплуатация дымососов ВДН для отвода дыма и газов от топочных камер газомазутных котлов с уравновешенной тягой при условии, что температура рабочей среды не превышает +200°С.

Конструктивные особенности вентилятора ВДН

Тягодутьевые машины ВДН имеют моноблочное конструктивное исполнение и поставляются потребителю в полностью собранном и готовом для установки виде.

Среди основных элементов дымососа ВДН можно выделить спиралевидный корпус-«улитку», рабочее колесо и электрический привод, который размещается на сварной подставке соосно крыльчатке.

Корпус тягодутьевой машины ВДН изготавливается из тонколистовой катаной стали (марка – в зависимости от исполнения), имеет два фланцевых патрубка для подсоединения к вентканалам (напрямую или через гибкие вставки). Забор воздуха производится соосно встроенной крыльчатке, а выброс – по касательной в радиальном к ней направлении. Корпус выполнен поворотным, что дает возможность разместить дымосос ВДН в максимально удобном положении при монтаже.

Электродвигатель расположен соосно рабочему колесу, - осевая втулка насажена непосредственно на его якорь.

Крыльчатка состоит из 16-ти лопастей, которые загнуты в обратную вращению сторону.

Для защиты тягодутьевой машины ВДН от коррозии наружные поверхности покрыты износостойким лакокрасочным материалом.

Тягодутьевые машины ВДН условия эксплуатации

Дымососы ВДН должны эксплуатироваться в отапливаемых и неотапливаемых помещениях закрытого типа (кат. разм. 3 и 2). Допустимая температура рабочей среды составляет -30°С…+40°С. При более низкой температуре эксплуатировать тягодутьевые машины ВДН не рекомендуется.

Тягодутьевые машины ВДН выпускаются предприятием-изготовителем в 11-ти типоразмерах. У нас можно заказать и купить дымосос ВДН как в общепромышленном исполнении, так и в коррозионностойком.
