«Завод ВЕНТИЛЯТОР» Крышный вентилятор ВКРС ДУ 10
Артикул товара: 33300
«Завод ВЕНТИЛЯТОР» Крышный вентилятор ВКРС ДУ 10 — это модель серии Вентиляторы крышные с выбросом потока в стороны ВКРС ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
242 690 руб.
В наличии. Доставка по Москве.
Документация
Описание
Вентилятор крышный ВКРС ДУ №10 низкого давления производится по ТУ 4861-003-85589750-2008.
Крышный вентилятор ВКРС ДУ №10 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, применяются в стационарных аварийных системах вытяжной вентиляции для удаления возникающих при пожаре газов и одновременного отвода тепла. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).
Технические характеристики Вентиляторы крышные с выбросом потока в стороны ВКРС ДУ №10,0
| Характеристики электродвигателя | Характеристики вентилятора при ρ= 1.2 кг/м3 (20°С) | ||||||
| Кол-во лопаток рабочего колеса | Номер кривой на диаграмме | Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q max, тыс. м3/ч | Масса вентилятора, кг |
| Z = 6 | 1 | 750 | 5,5 | 13,6 | 132M8 | 31 | 296 |
| 3 | 1000 | 11 | 24,5 | 160S8 | 43 | 335 | |
| Z = 9 | 2 | 750 | 7,5 | 17,8 | 160S8 | 39 | 339 |
| 4 | 1000 | 15 | 31,6 | 160М6 | 52,5 | 370 | |

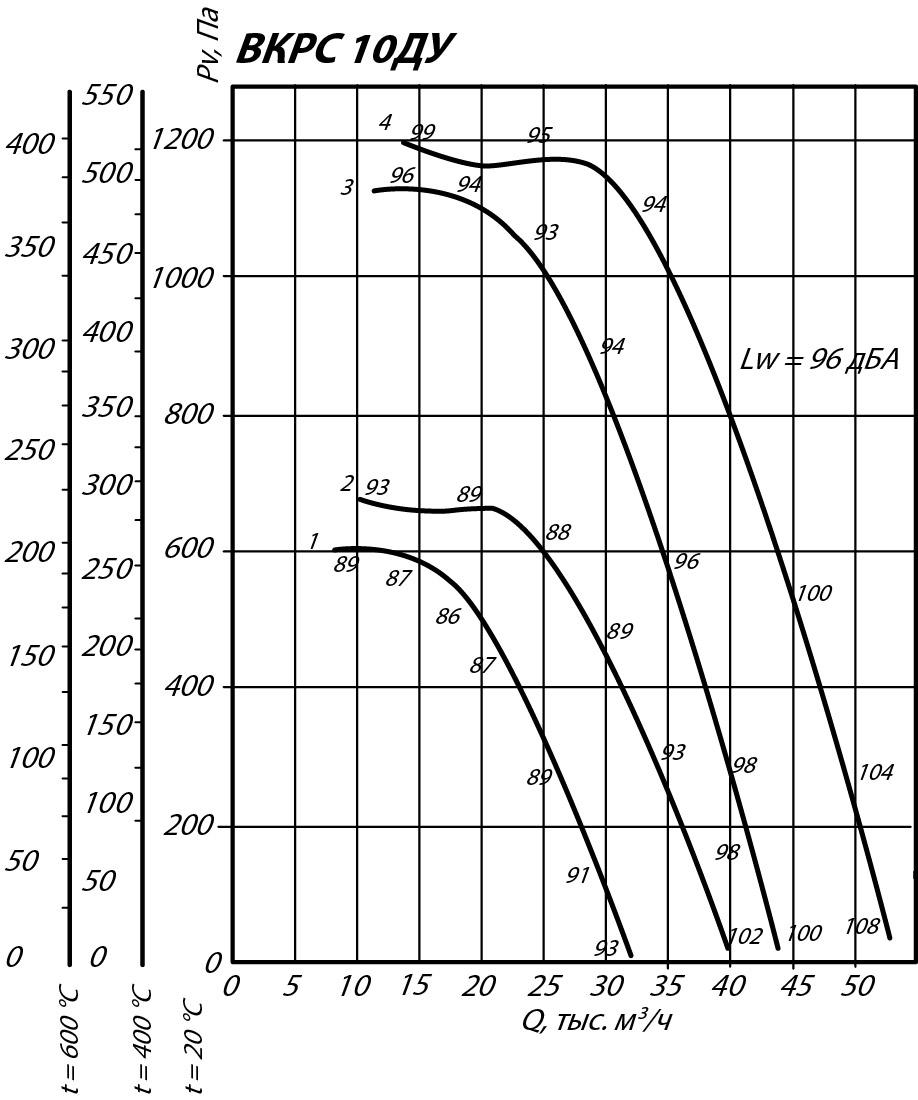

Аэродинамические характеристики крышного вентилятора ВКРС ДУ №10
Габаритные и присоединительные размеры крышного вентилятора ВКРС ДУ №10
| Диаметры | Диаметры | |||||||
| D, мм | D1, мм | F, мм | H, мм | K, мм | d, мм | d1, мм | d2, мм | h, мм |
| 1400 | 1272 | --- | 1185 | --- | 16 | --- | --- | 265 |
Акустические характеристики крышного вентилятора ВКРС ДУ №10
| Значение Lpi, дБ в октавных полосах f, Гц | ||||||||
| n, мин-1 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 95 | 100 | 96 | 94 | 91 | 86 | 79 | 99 |
Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Особенности
Крышные вентиляторы дымоудаления ВКРС ДУ
Вентиляторы крышные радиальные ВКРС используются для принудительного воздухообмена в помещениях и зданиях, где полноценную вентиляционную систему технически нецелесообразно или экономически не выгодно устанавливать. Крышные вентиляторы ВКРС находят широкое применение в организации воздухообмена на птице-, зверо- и животноводческих фермах, в больших теплицах и оранжереях, на производственных площадях, где нет необходимости отводить воздух непосредственно от рабочих мест, и др.
Радиальные крышные вентиляторы ВКРС низкого давления одностороннего всасывания стационарно устанавливаются на плоские и скатные крыши с любым типом кровельного покрытия. Эксплуатируются без воздуховодной магистрали, просто отбирая воздух с подкровельного пространства. Выброс отработанного воздуха вентилятор крышной ВКРС производит в сторону в надкровельное пространство.
Рабочая среда – воздух запыленностью до 0,1 г/м.куб. температурой не более +80°С.
Вентиляторы крышные ВКРС выпускаются в полностью смонтированном и готовом к установке на постоянном месте эксплуатации виде. К основным узлам и деталям можно отнести цилиндрический корпус, набранный из вертикальных спрямляющих ребер, радиальное колесо, асинхронный привод и защитный конусный колпак.
Корпусная деталь крепится к кровельному скату посредством анкеров, тип которых зависит от вида и конструкции кровли.
Рабочее колесо с шестью или девятью лопатками (в зависимости от типоразмера) соединяется с ротором привода напрямую.
Двигатель имеет вертикальную компоновку, контакты питания вынесены в клеммную коробку на корпусе вентилятора крышного ВКРС.
Для защиты двигателя от атмосферных осадков и прямых солнечных лучей конструкцией агрегата предусмотрен конический кожух из тонколистового металла.
Для придания эстетического вида и антикоррозионной защиты наружные поверхности покрыты износостойким ЛКМ.
В допкомплектацию вентиляторов крышных ВКРС по усмотрению заказчика могут входить поддон для утилизации скопившегося конденсата, стакан и обратный клапан.
Вентиляторы дымоудаления ВКРС ДУ условия эксплуатации
Вентиляторы крышные радиальные ВКРС предназначены для постоянной эксплуатации по кат. разм. 1 при температуре атмосферы от -60 до +40°С в климатических условиях У и Т.
Вентиляторы данной серии выпускаются заводом-изготовителем в 11-ти стандартных типоразмерах. Основное исполнение – общепромышленное, но возможно заказать и купить вентилятор крышной ВРКС в коррозионностойком и/или взрывозащищенном исполнении.
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| – | Общепромышленное исполнение, материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
