«Завод ВЕНТИЛЯТОР» Крышный вентилятор ВКРС ДУ 5

Артикул товара: 33294

Крышный вентилятор ВКРС ДУ 5
Крышный вентилятор ВКРС ДУ 5 - фото 2

«Завод ВЕНТИЛЯТОР» Крышный вентилятор ВКРС ДУ 5 — это модель серии Вентиляторы крышные с выбросом потока в стороны ВКРС ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
74 570 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор крышный ВКРС ДУ №5 низкого давления производится по ТУ 4861-003-85589750-2008.

Крышный вентилятор ВКРС ДУ №5 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, применяются в стационарных аварийных системах вытяжной вентиляции для удаления возникающих при пожаре газов и одновременного отвода тепла. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с выбросом потока в стороны ВКРС ДУ №5,0

Характеристики электродвигателя Характеристики вентилятора при ρ= 1.2 кг/м3 (20°С)
Кол-во лопаток рабочего колеса Номер кривой на диаграмме Скорость вращения, об/мин. Номинальная мощность, кВт Номинальный ток при 380В (50 Гц), А Тип электродвигателя * Производительность Q max, тыс. м3 Масса вентилятора, кг
Z = 6 1 1500 1,1 2,9 80А4 8 61
Z = 9 2 1500 1,5 3,7 80В4 9,6 63
*При изменении типа двигателя масса может меняться

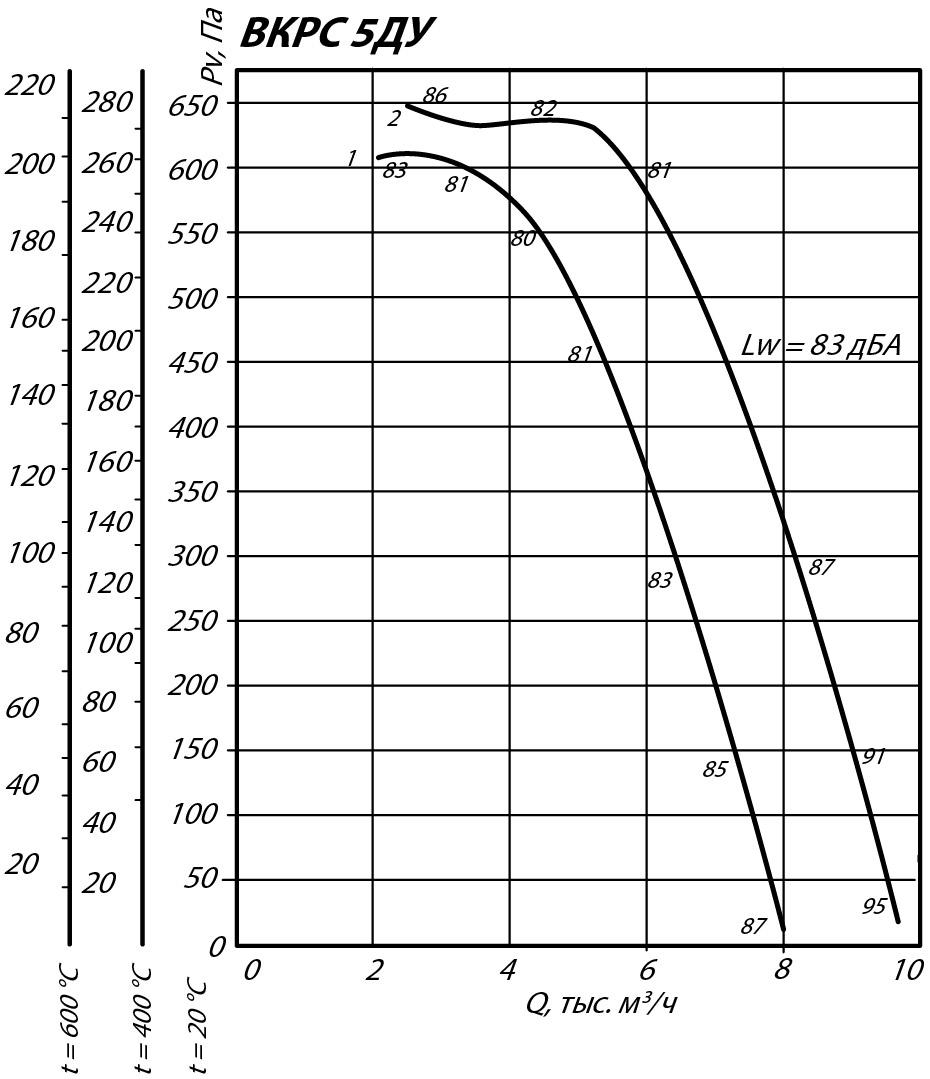

Аэродинамические характеристики крышного вентилятора ВКРС ДУ №5

Аэродинамические характеристики крышного вентилятора ВКРС ДУ №5

Габаритные и присоединительные размеры крышного вентилятора ВКРС ДУ №5

Крышный вентилятор ВКРС ДУ №5
Диаметры Диаметры
D, мм D1, мм F, мм H, мм K, мм d, мм d1, мм d2, мм h, мм
720 595 --- 836 --- 16 --- --- ---

Акустические характеристики крышного вентилятора ВКРС ДУ №5

Значение Lpi, дБ в октавных полосах f, Гц
n, мин-1 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 84 92 85 83 81 73 64 89

Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Крышные вентиляторы дымоудаления ВКРС ДУ

Вентиляторы крышные радиальные ВКРС используются для принудительного воздухообмена в помещениях и зданиях, где полноценную вентиляционную систему технически нецелесообразно или экономически не выгодно устанавливать. Крышные вентиляторы ВКРС находят широкое применение в организации воздухообмена на птице-, зверо- и животноводческих фермах, в больших теплицах и оранжереях, на производственных площадях, где нет необходимости отводить воздух непосредственно от рабочих мест, и др.

Радиальные крышные вентиляторы ВКРС низкого давления одностороннего всасывания стационарно устанавливаются на плоские и скатные крыши с любым типом кровельного покрытия. Эксплуатируются без воздуховодной магистрали, просто отбирая воздух с подкровельного пространства. Выброс отработанного воздуха вентилятор крышной ВКРС производит в сторону в надкровельное пространство.

Рабочая среда – воздух запыленностью до 0,1 г/м.куб. температурой не более +80°С.


Конструктивные особенности вентилятора ВКРС ДУ

Вентиляторы крышные ВКРС выпускаются в полностью смонтированном и готовом к установке на постоянном месте эксплуатации виде. К основным узлам и деталям можно отнести цилиндрический корпус, набранный из вертикальных спрямляющих ребер, радиальное колесо, асинхронный привод и защитный конусный колпак.

Корпусная деталь крепится к кровельному скату посредством анкеров, тип которых зависит от вида и конструкции кровли.

Рабочее колесо с шестью или девятью лопатками (в зависимости от типоразмера) соединяется с ротором привода напрямую.

Двигатель имеет вертикальную компоновку, контакты питания вынесены в клеммную коробку на корпусе вентилятора крышного ВКРС.

Для защиты двигателя от атмосферных осадков и прямых солнечных лучей конструкцией агрегата предусмотрен конический кожух из тонколистового металла.

Для придания эстетического вида и антикоррозионной защиты наружные поверхности покрыты износостойким ЛКМ.

В допкомплектацию вентиляторов крышных ВКРС по усмотрению заказчика могут входить поддон для утилизации скопившегося конденсата, стакан и обратный клапан.

Вентиляторы дымоудаления ВКРС ДУ условия эксплуатации

Вентиляторы крышные радиальные ВКРС предназначены для постоянной эксплуатации по кат. разм. 1 при температуре атмосферы от -60 до +40°С в климатических условиях У и Т.

Вентиляторы данной серии выпускаются заводом-изготовителем в 11-ти стандартных типоразмерах. Основное исполнение – общепромышленное, но возможно заказать и купить вентилятор крышной ВРКС в коррозионностойком и/или взрывозащищенном исполнении.

Опции

Основные варианты изготовления

Индекс Назначение и материалы
Общепромышленное исполнение, материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
