«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 13-284 10,0 ДУ

Артикул товара: 33333

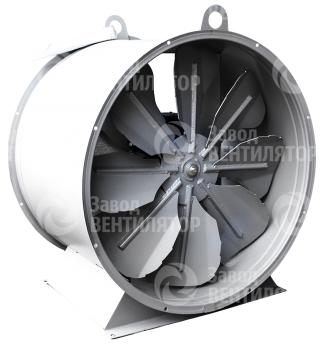

Осевой вентилятор ВО 13-284 10,0 ДУ

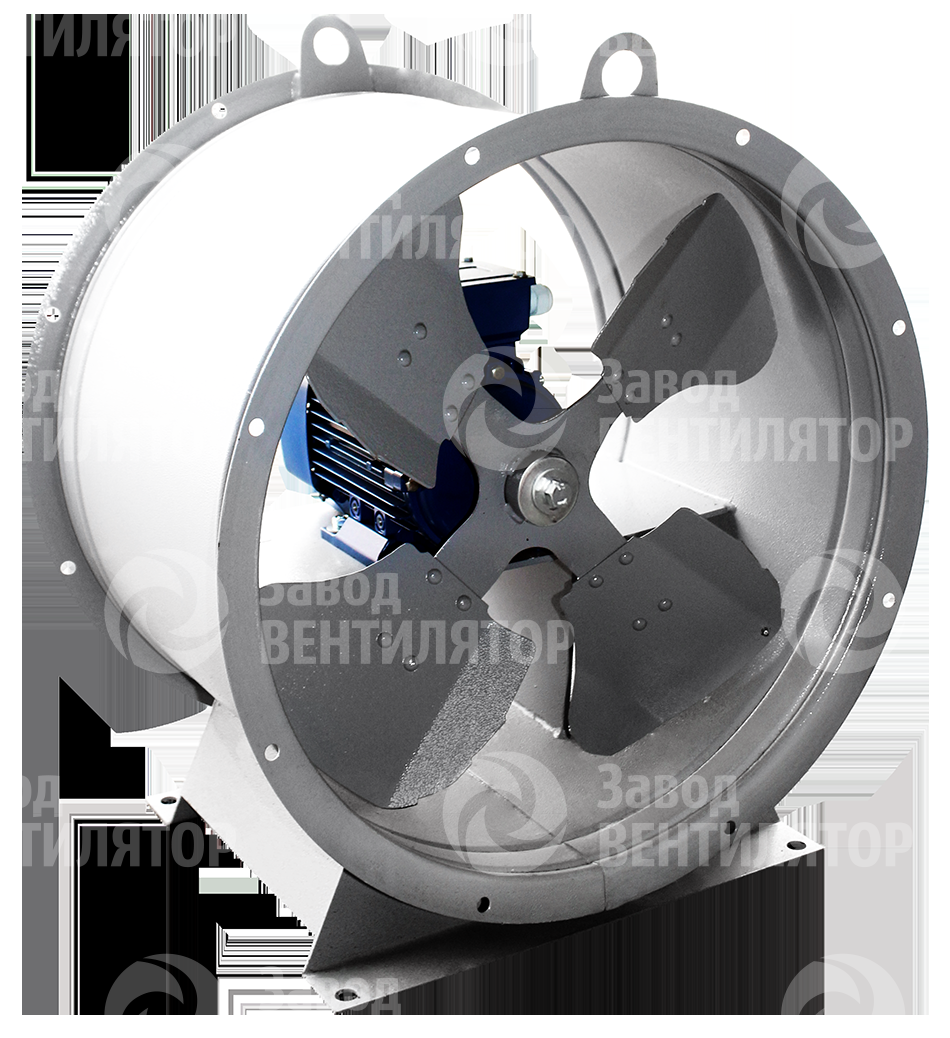

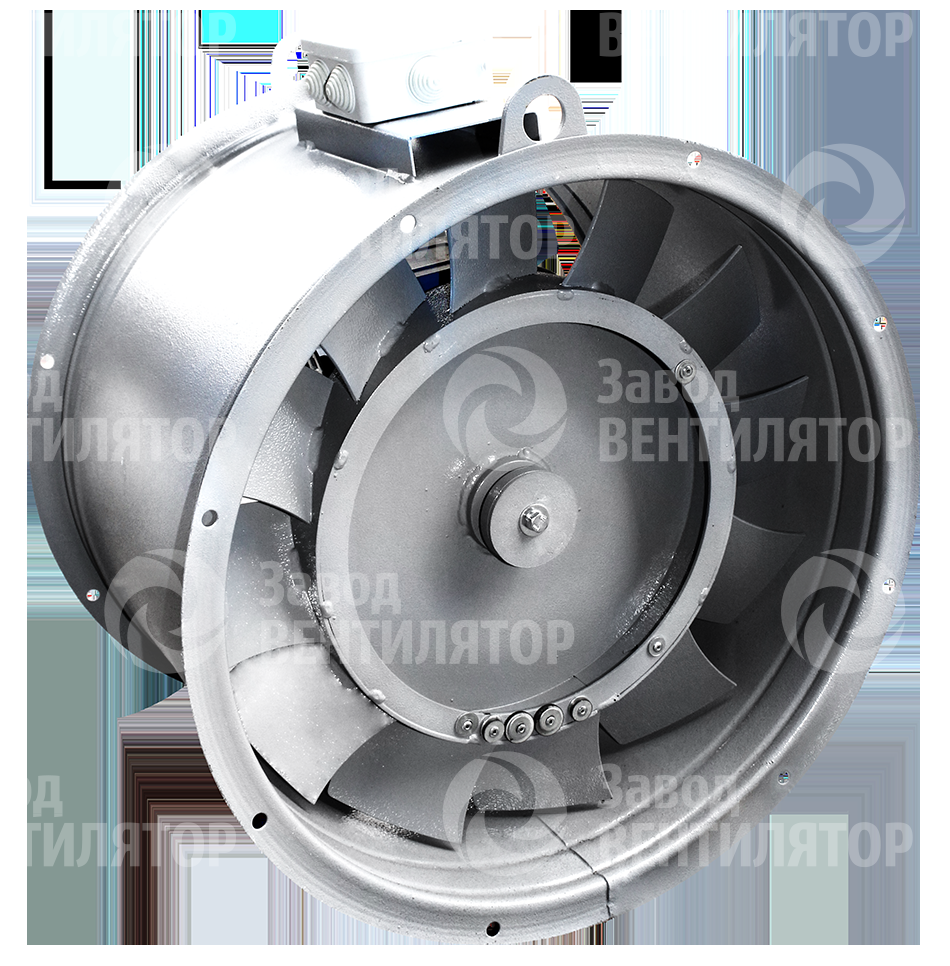

Осевой вентилятор ВО 13-284 10,0 ДУ - фото 2Осевой вентилятор ВО 13-284 10,0 ДУ - фото 3

«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 13-284 10,0 ДУ — это модель серии Вентиляторы осевые для дымоудаления ВО 13-284 ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
183 920 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор осевой дымоудаления ВО 13-284 ДУ №10 низкого давления одностороннего всасывания, применяются в системах вытяжной противодымной вентиляции для удаления образующихся при пожаре дымовоздушных смесей, не содержащих взрывоопасных материалов. Вентилятор для дымоудаления ВО 13-284 ДУ №10 может перемещать газовоздушные смеси температурой до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы осевые для дымоудаления ВО 13-284 ДУ №10,0

Характеристики электродвигателя Характеристики вентилятора при ρ = 1,2 кг/м3 (20°С) Масса вентилятора, кг
Код испол-нения рабочего
колеса
Коли-чество лопаток рабочего колеса Угол установки лопаток рабочего колеса, ° Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип
электро-двигателя *
Производи-тельность Q max, м3/с Общепро-мышленное изготовление ДУ
исполнение 121 4 15 1000 2,2 5,6 100L6 7,2 170 270
20 1000 2,2 5,6 100L6 8,5 170 270
25 1000 2,2 5,6 100L6 9,8 170 270
15 1500 3 6,8 100S4 11 165 265
20 1500 5,5 11,7 112M4 13,1 185 285
25 1500 7,5 15,6 132S4 15,3 205 305
30 1500 11 22,5 132M4 17,1 225 325
6 15 1000 2,2 5,6 100L6 7,6 170 270
20 1000 2,2 5,6 100L6 9,2 170 270
25 1000 3 7,4 112MA6 10,5 185 285
15 1500 5,5 11,7 112M4 11,7 185 285
20 1500 7,5 15,6 132S4 14,3 205 305
25 1500 11 22,5 132M4 16,4 225 325
30 1500 11 22,5 132M4 18,3 225 325
8 20 1000 2,2 5,6 100L6 9,5 170 270
25 1000 3 7,4 112MA6 11,2 185 285
30 1000 4 9,8 112MB6 12,2 185 285
20 1500 7,5 15,6 132S4 14,9 205 305
25 1500 11 22,5 132M4 17,4 225 325
30 1500 15 30 160S4 19 315 415
10 20 1000 3 7,4 112MA6 9,8 185 285
25 1000 4 9,8 112MB6 11,7 185 285
30 1000 4 9,8 112MB6 12,5 185 285
20 1500 7,5 15,6 132S4 15,2 205 305
25 1500 11 22,5 132M4 18,3 225 325
30 1500 15 30 160S4 19,5 315 415
исполнение К-06 12 25 1000 4 9,8 112МВ6 8,1 185 285
30 1000 5,5 12,9 132S6 9,7 205 305
35 1000 7,5 17,2 132М6 11,3 225 325
40 1000 11 24,5 160S6 12,7 315 415
45 1000 11 24,5 160S6 14 315 415
25 1500 15 30 160S4 12,5 315 415
30 1500 18,5 36,3 160М4 15 340 440
35 1500 30 57,6 180М4 16,7 375 475
40 1500 30 57,6 180М4 18,7 375 475
45 1500 37 70,2 200М4 21,2 450 550

Аэродинамические характеристики осевого вентилятора ВО 13-284 ДУ №7,1

Аэродинамические характеристики осевого вентилятора ВО 13-284 ДУ №7,1
Аэродинамические характеристики осевого вентилятора ВО 13-284 ДУ №7,1
Аэродинамические характеристики осевого вентилятора ВО 13-284 ДУ №7,1
Аэродинамические характеристики осевого вентилятора ВО 13-284 ДУ №7,1

* Условные обозначения:

4/30° – ВО с четырьмя лопатками и углом установки 30°

1,5/1500 – электродвигатель (для ВО) мощностью 1,5 кВт и частотой вращения 1500 об./мин

Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 ДУ №7,1

Осевой вентилятор ВО 13-284 №10,0 ДУ
Диаметры Высота Расстояния между отверстиями для крепления
Диаметры
h эл., мм D, мм D1, мм D2, мм H, мм H1, мм H2, мм I, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм n, мм
80-132 720 760 778 410 799 843 30 485 561 425 580 10,5 15 32

Акустические характеристики осевого вентилятора ВО 13-284 ДУ №7,1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 125 250 500 1000 2000 4000 8000 Lpa, дБА
3000 101 112 111 107 101 93 85 112
1500 83 85 87 88 83 78 70 91

Особенности

ВО 13-284 ДУ используется в системах вытяжной противодымной вентиляции и предназначены для удаления образующихся при пожаре дымовоздушных смесей, не содержащих взрывоопасных материалов.

Вентиляторы для дымоудаления могут перемещать газовоздушные смеси с температурой до 400 °C в течение 90 мин. и до 600 °C в течение 120 мин.

Условия эксплуатации

Вентиляторы дымоудаления ВО 13-284 ДУ эксплуатируются в условиях умеренного (У) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69;

Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 50 мг/м3.
