«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 280-46 4,0 ДУ

Артикул товара: 33273

Радиальный вентилятор ВР 280-46 4,0 ДУ
Радиальный вентилятор ВР 280-46 4,0 ДУ - фото 2Радиальный вентилятор ВР 280-46 4,0 ДУ - фото 3Радиальный вентилятор ВР 280-46 4,0 ДУ - фото 4

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 280-46 4,0 ДУ — это модель серии Радиальные вентиляторы ВР 280-46 ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
16 780 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентиляторы радиальные ВР 280-46 ДУ №4 среднего давления производятся по ТУ 4861-001-85589750.

Радиальный вентилятор ВР 280-46 ДУ №4 изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Производительность такого вентилятора от 2600 м³/ч до 10500 м³/ч., предельная температура рабочей среды до +600°С. Вентиляторы ВР 280-46-4 ДУ применяют для работы в составе противопожарных вентиляционных систем, способны быстрого и эффективного удаления из помещений различного назначения возникающих в процессе пожара газовоздушных смесей и отводом из них тепла.

Технические характеристики Радиальные вентиляторы ВР 280-46 ДУ №4,0 , исполнение 1


Характеристики электродвигателя Характеристики вентилятора при ρ = 1,2 кг/м3 Виброизоляторы
Скорость вращения, Номинальная мощность, кВт Номинальный ток при 380 В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, тыс. м3/час Производи-тельность Q max, тыс. м3/час Полное даление Pv min, Па Полное давление Pv max, Па Масса вентилятора, кг Марка Количество в комплекте
1000 1,5 4,1 90L6 2,6 4,6 540 670 55 ДО-40 4
2,2 5,6 100L6 2,6 6,6 540 685 63
3 7,3 112МА6 2,6 7,4 540 660 78
1500 5,5 11,7 112М4 3,55 7,6 1215 1590 80
7,5 15,6 132S4 3,55 10,2 1215 1575 106 6
11 21,4 132М4 3,55 10,5 1215 1520 110
*При изменении типа двигателя масса может меняться

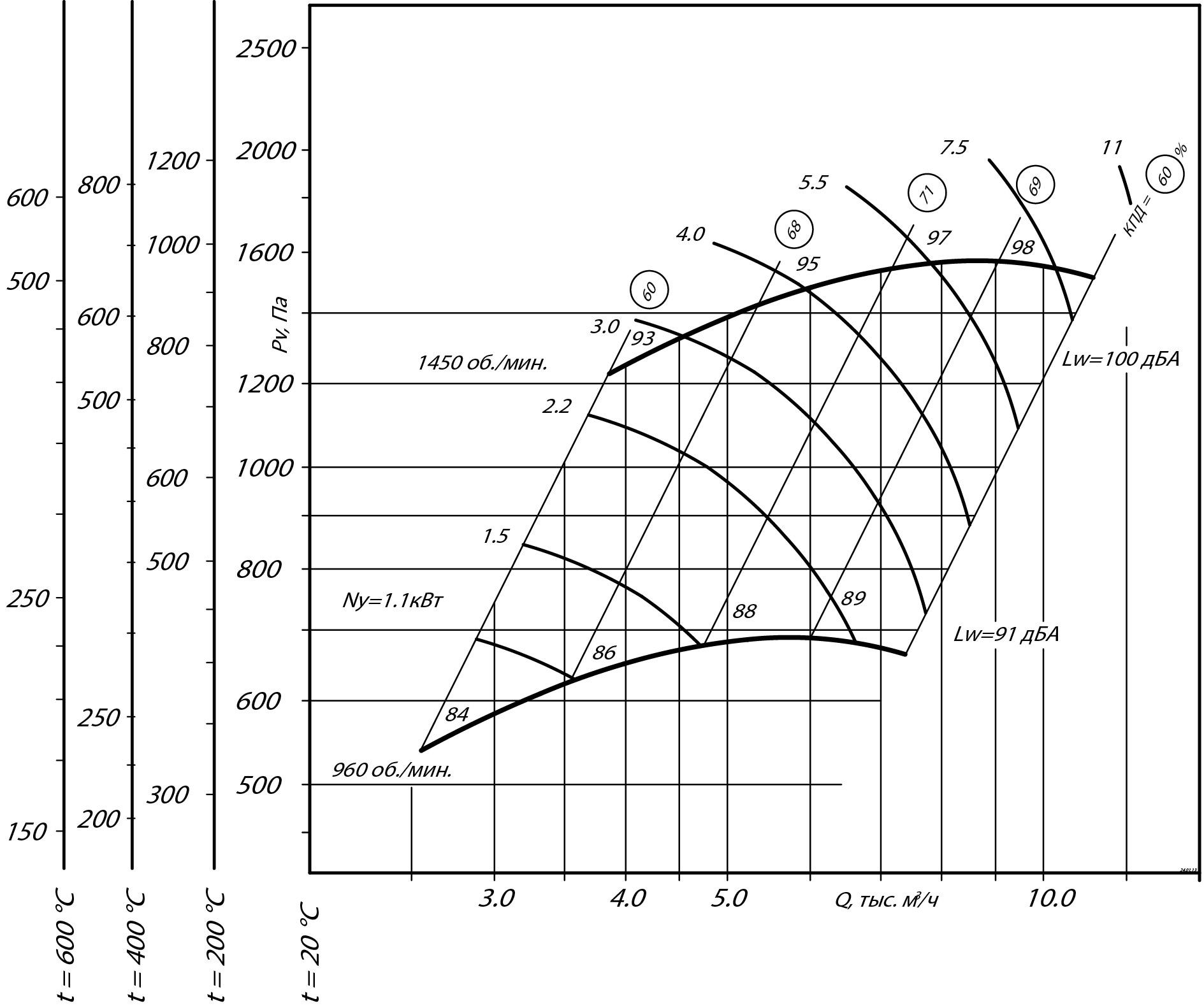

Аэродинамические характеристики радиального вентилятора ВР 280-46 ДУ №4, Исполнение 1

Аэродинамические характеристики радиального вентилятора ВР 280-46 ДУ №4, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 ДУ №4, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 ДУ №4, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 ДУ №4, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 ДУ №4, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 ДУ №4, Исполнение 1
Диаметры Диаметры Расстояния между отверстиями для крепления
А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
260 405 440 280 280 --- --- 312 312 520 910 218 386 114 --- ---
Размеры Диаметры
Диаметры Количество отверстий
L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм d3, мм
d4, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
--- 290 --- --- 10 10 --- --- 12 --- --- 291 8 4 --- --- 4

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 ДУ №4, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
732 302 811 291 656 279 1029 509 644 353 950 430
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
826 328 898 378 644 291 823 304 838 509 799 279
Радиальный вентилятор ВР 280-46 №4,0 ДУ

Акустические характеристики радиального вентилятора ВР 280-46 ДУ №4, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 83 83 85 81 78 75 68 87 90
1500 92 93 92 94 91 88 75 96 93

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.


Особенности

Радиальные вентиляторы дымоудаления ВР 280-46 ДУ

Вентиляторы радиальные ВР 280-46 ДУ для дымоудаления развивают среднее давление и работают по схеме одностороннего всасывания. Вентиляторы ВР 280-46 ДУ используются в противопожарных вентиляционных системах, основная функция агрегатов данной серии – удаление дыма, газов, избыточного тепла и прочих продуктов горения из зданий и помещений в случае возникновения пожара или при задымлении.

Допустимая концентрация в рабочей среде пыли и взвешенных частиц для вентиляторов дымоудаления ВР 280-46 ДУ составляет 10 мг/м.куб. Предельные температуры рабочей среды:

- плюс 400°С при сохранении работоспособности в течение 2-х часов;
- плюс 600°С при сохранении работоспособности в течение 1-го часа.

Конструктивные особенности вентилятора ВР 280-46 ДУ

Вентиляторы радиальные ВР 280-46 ДУ для удаления дыма и горячих газов выпускается в моноблочной компоновке и отгружается заказчику в полностью собранном и готовом для монтажа виде.

Вентиляторы радиальные дымоудаления данной серии относятся к стационарно устанавливаемому оборудованию и должны монтироваться на жестком основании за пределами помещений постоянного пребывания людей или обслуживающего персонала.

Функцию опорной части выполняет сварная рама, в которой имеются монтажные отверстия под установку анкеров.

На раме смонтирован корпус из тонколистового металла (марка стали определяется исполнением вентилятора радиального ВР 280-46 ДУ). Корпус выполнен в виде «улитки» и может быть повернут выходным патрубком под максимально удобным углом к воздуховоду.

Внутри корпусной детали расположено рабочее колесо с 32-мя лопастями, которые загнуты в обратную вращению сторону.

Компоновка электрического привода – по схеме №1 - двигатель установлен на подставке соосно рабочему колесу.

По желанию заказчика комплект поставки вентилятора радиального ВР 280-46 ДУ для дымоудаления может быть расширен виброизоляционными опорами и термостойкими гибкими вставками.

Вентиляторы дымоудаления ВР 280-46 ДУ условия эксплуатации

Вентиляторы радиальные дымоудаления ВР 280-46 ДУ рассчитаны на эксплуатацию в отапливаемых и неотапливаемых крытых помещениях (кат. размещения – 3 и 2).

Допустимые температуры рабочей среды в соответствии с ГОСТ 15150:
- 40°С…+40°С – для регионов с умеренным климатом;
- 10°С…+60°С – для регионов с тропическим климатом.

Номенклатурный ряд вентиляторов радиальных ВР 280-46 ДУ для удаления дыма насчитывает 10-ть типоразмеров. У нас можно купить вентиляторы дымоудаления ВР 280-46 ДУ, гарантирующие сохранение работоспособности в течение 2-х часов при t=+400°С и в течение 1-го часа при t=+600°С.

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
