«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 280-46 8,0 ДУ
Артикул товара: 33276
![Радиальный вентилятор ВР 280-46 8,0 ДУ - фото 2](/images/Zavod-VENTILYATOR/Radialnye-ventilyatory-VR-280-46-DU-2-212350_small.png)
![Радиальный вентилятор ВР 280-46 8,0 ДУ - фото 3](/images/Zavod-VENTILYATOR/Radialnye-ventilyatory-VR-280-46-DU-3-790302_small.png)
![Радиальный вентилятор ВР 280-46 8,0 ДУ - фото 4](/images/Zavod-VENTILYATOR/Radialnye-ventilyatory-VR-280-46-DU-4-734510_small.png)
![«Завод ВЕНТИЛЯТОР»](/images/rub_2_2/Zavod-VENTILYATOR-299431_small.png)
«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 280-46 8,0 ДУ — это модель серии Радиальные вентиляторы ВР 280-46 ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
198 580 руб.
В наличии. Доставка по Москве.
Документация
Описание
Вентиляторы радиальные ВР 280-46 ДУ №8 среднего давления производятся по ТУ 4861-001-85589750.
Радиальный вентилятор ВР 280-46 ДУ №8 изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Производительность такого вентилятора от 14000 м³/ч до 65000 м³/ч., предельная температура рабочей среды до +600°С. Вентиляторы ВР 280-46-8 ДУ применяют для работы в составе противопожарных вентиляционных систем, способны быстрого и эффективного удаления из помещений различного назначения возникающих в процессе пожара газовоздушных смесей и отводом из них тепла.
Технические характеристики Радиальные вентиляторы ВР 280-46 ДУ №8,0 , исполнение 1
Характеристики электродвигателя | Характеристики вентилятора при ρ = 1,2 кг/м3 | Виброизоляторы | ||||||||
Скорость вращения, | Номинальная мощность, кВт | Номинальный ток при 380 В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/час | Производи-тельность Q max, тыс. м3/час | Полное даление Pv min, Па | Полное давление Pv max, Па | Масса вентилятора, кг | Марка | Количество в комплекте |
750 | 18,5 | 39 | 200М8 | 14 | 27,5 | 1260 | 1590 | 380 | ДО-43 | 6 |
22 | 46 | 200L8 | 14 | 32,1 | 1260 | 1610 | 385 | |||
30 | 62 | 225М8 | 14 | 40,5 | 1260 | 1690 | 530 | |||
37 | 78 | 250S8 | 14 | 48,3 | 1260 | 1600 | 635 | |||
1000 | 45 | 85 | 250S6 | 21,2 | 39,9 | 2220 | 2800 | 630 | ||
55 | 105 | 250М6 | 21,2 | 46,9 | 2220 | 2880 | 690 | |||
75 | 140 | 280S6 | 21,2 | 58 | 2220 | 2840 | 860 | 8 | ||
90 | 170 | 280М6 | 21,2 | 65 | 2220 | 2780 | 970 |

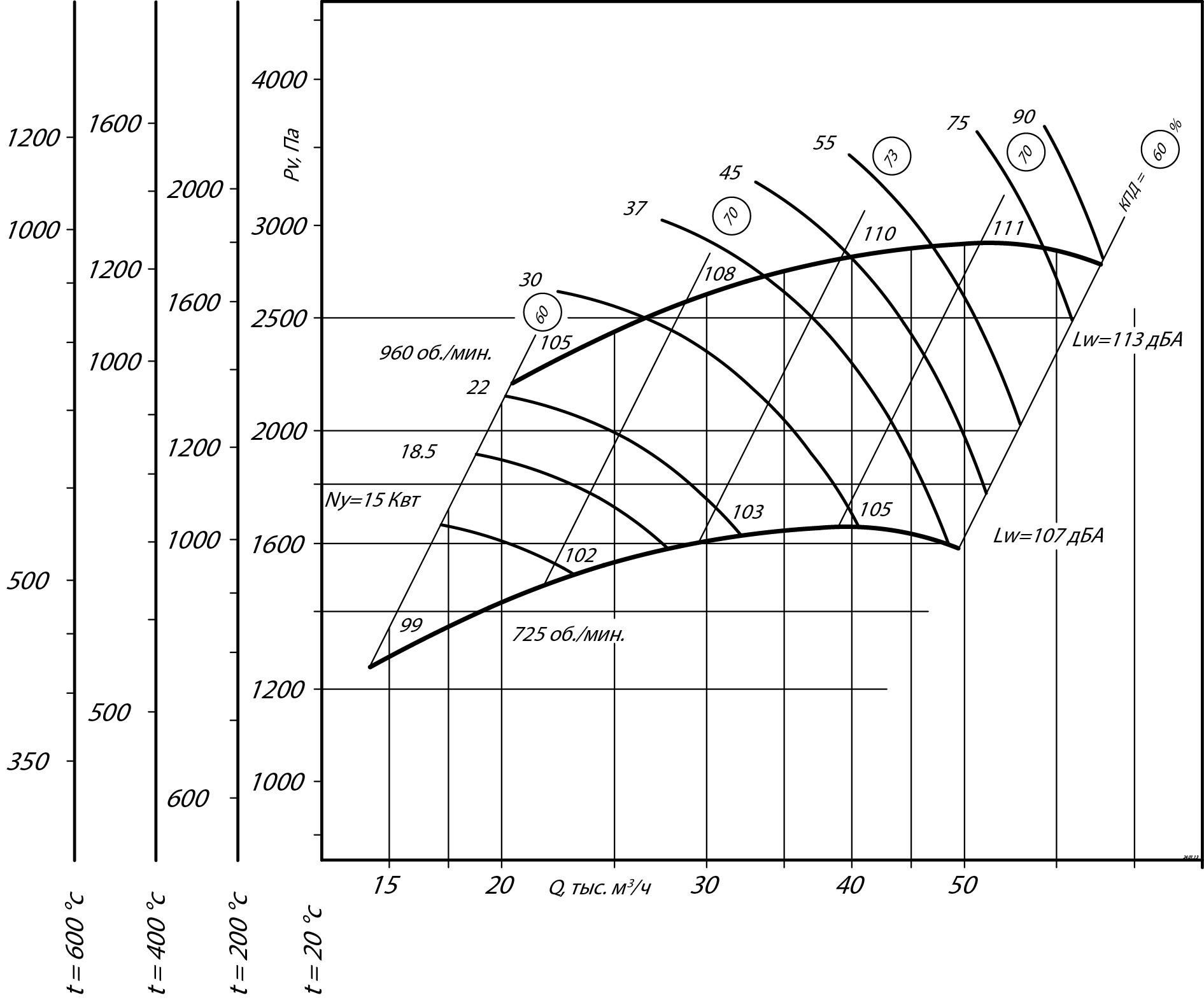

Аэродинамические характеристики радиального вентилятора ВР 280-46 ДУ №8, Исполнение 1
![Аэродинамические характеристики радиального вентилятора ВР 280-46 ДУ №8, Исполнение 1](/files/Zavod-VENTILYATOR/287455vr20280-46-8,20sh201du.jpg)
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 ДУ №8, Исполнение 1
![Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 ДУ №8, Исполнение 1](/files/Zavod-VENTILYATOR/446071_01.png)
![Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 ДУ №8, Исполнение 1](/files/Zavod-VENTILYATOR/96222_02.png)
![Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 ДУ №8, Исполнение 1](/files/Zavod-VENTILYATOR/234253_03.png)
![Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 ДУ №8, Исполнение 1](/files/Zavod-VENTILYATOR/272174_04.png)
Диаметры | Диаметры | Расстояния между отверстиями для крепления | |||||||||||||
А, мм | D, мм | D1, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | Lmax, мм | L, мм | L1, мм | L2, мм | L3, мм | L4, мм |
520 | 803 | 850 | 560 | 560 | --- | --- | 592 | 592 | 905 | 1512 | 388 | 388 | 212 | --- | --- |
Размеры | Диаметры | Диаметры | Количество отверстий | |||||||||||||
L5, мм | S, мм | S1, мм | S2, мм | d, мм | d1, мм | d2, мм | d3, мм | d4, мм | f1, мм | f2, мм | h, мм | nотв., шт | n1отв., шт | n2отв., шт | n3отв., шт | n4отв., шт |
--- | 606 | --- | --- | 12 | 10 | --- | --- | 14 | --- | --- | 533 | 16 | 4 | --- | --- | 4 |
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 ДУ №8, Исполнение 1, зависящие от положения корпуса
ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
1436 | 606 | 1438 | 533 | 1309 | 555 | 1868 | 963 | 1273 | 704 | 1735 | 830 |
ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
1618 | 655 | 1659 | 754 | 1238 | 533 | 1510 | 605 | 1618 | 963 | 1460 | 555 |
Акустические характеристики радиального вентилятора ВР 280-46 ДУ №8, Исполнение 1
Значение Lpi в октавных полосах f, Гц | |||||||||
Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
750 | 96 | 97 | 101 | 103 | 99 | 95 | 90 | 82 | 103 |
1000 | 103 | 104 | 108 | 110 | 106 | 102 | 97 | 89 | 110 |
![Радиальный вентилятор ВР 280-46 №8,0 ДУ](/files/Zavod-VENTILYATOR/159979ugly_120sh.png)
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Особенности
Радиальные вентиляторы дымоудаления ВР 280-46 ДУ
Вентиляторы радиальные ВР 280-46 ДУ для дымоудаления развивают среднее давление и работают по схеме одностороннего всасывания. Вентиляторы ВР 280-46 ДУ используются в противопожарных вентиляционных системах, основная функция агрегатов данной серии – удаление дыма, газов, избыточного тепла и прочих продуктов горения из зданий и помещений в случае возникновения пожара или при задымлении.
Допустимая концентрация в рабочей среде пыли и взвешенных частиц для вентиляторов дымоудаления ВР 280-46 ДУ составляет 10 мг/м.куб. Предельные температуры рабочей среды:
- плюс 400°С при сохранении работоспособности в течение 2-х часов;
- плюс 600°С при сохранении работоспособности в течение 1-го часа.
Вентиляторы радиальные ВР 280-46 ДУ для удаления дыма и горячих газов выпускается в моноблочной компоновке и отгружается заказчику в полностью собранном и готовом для монтажа виде.
Вентиляторы радиальные дымоудаления данной серии относятся к стационарно устанавливаемому оборудованию и должны монтироваться на жестком основании за пределами помещений постоянного пребывания людей или обслуживающего персонала.
Функцию опорной части выполняет сварная рама, в которой имеются монтажные отверстия под установку анкеров.
На раме смонтирован корпус из тонколистового металла (марка стали определяется исполнением вентилятора радиального ВР 280-46 ДУ). Корпус выполнен в виде «улитки» и может быть повернут выходным патрубком под максимально удобным углом к воздуховоду.
Внутри корпусной детали расположено рабочее колесо с 32-мя лопастями, которые загнуты в обратную вращению сторону.
Компоновка электрического привода – по схеме №1 - двигатель установлен на подставке соосно рабочему колесу.
По желанию заказчика комплект поставки вентилятора радиального ВР 280-46 ДУ для дымоудаления может быть расширен виброизоляционными опорами и термостойкими гибкими вставками.
Вентиляторы дымоудаления ВР 280-46 ДУ условия эксплуатации
Вентиляторы радиальные дымоудаления ВР 280-46 ДУ рассчитаны на эксплуатацию в отапливаемых и неотапливаемых крытых помещениях (кат. размещения – 3 и 2).
Допустимые температуры рабочей среды в соответствии с ГОСТ 15150:
- 40°С…+40°С – для регионов с умеренным климатом;
- 10°С…+60°С – для регионов с тропическим климатом.
Номенклатурный ряд вентиляторов радиальных ВР 280-46 ДУ для удаления дыма насчитывает 10-ть типоразмеров. У нас можно купить вентиляторы дымоудаления ВР 280-46 ДУ, гарантирующие сохранение работоспособности в течение 2-х часов при t=+400°С и в течение 1-го часа при t=+600°С.
Опции
Основные варианты изготовления
Индекс | Назначение и материалы |
- | Общепромышленное исполнение, материал – углеродистая сталь |
Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
