«Завод ВЕНТИЛЯТОР» Осевой вентилятор для подпора ВО 30-160 ДУ 10,0

Артикул товара: 33340

Осевой вентилятор для подпора ВО 30-160 ДУ 10,0

«Завод ВЕНТИЛЯТОР» Осевой вентилятор для подпора ВО 30-160 ДУ 10,0 — это модель серии Вентиляторы осевые для подпора воздуха ВО 30-160 ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
161 430 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор осевой дымоудаления ВО 30-160 ДУ №10 низкого давления одностороннего всасывания, используются в составе противопожарных вентиляционных систем производственных, общественных и административных зданий, предназначены для создания избыточного давления воздуха на путях эвакуации (лестничные пролеты, лифтовые шахты, коридоры, аварийные выходы и др.) задерживают распространение огня и дыма. Вентилятор для подпора воздуха ВО 30-160 ДУ №10 может перемещать газовоздушные смеси температурой до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы осевые для подпора воздуха ВО 30-160 ДУ №10,0

Характеристики электродвигателя Характеристики вентилятора
при ρ= 1.2 кг/м3 (20°С)
Номер кривой на диаграмме Угол установки лопаток рабочего колеса, град. Скорость вращения, об/мин. Номинальная мощность, кВт Номинальный ток при 380В (50 Гц), А Тип электродвигателя * Производительность Q max, тыс. м3/ч Масса вентилятора, кг
1 18 1000 4 9,8 112МВ6 22,1 243
2 26 1000 5,5 12,9 132S6 30 249
3 38 1000 7,5 17,2 132M6 37,5 254
4 46 1000 11 24,5 160S6 45 318
5 18 1500 11 22,5 132M4 33 253
6 26 1500 18,5 36,3 160M4 45 335
7 38 1500 30 57,6 180M4 57,5 383

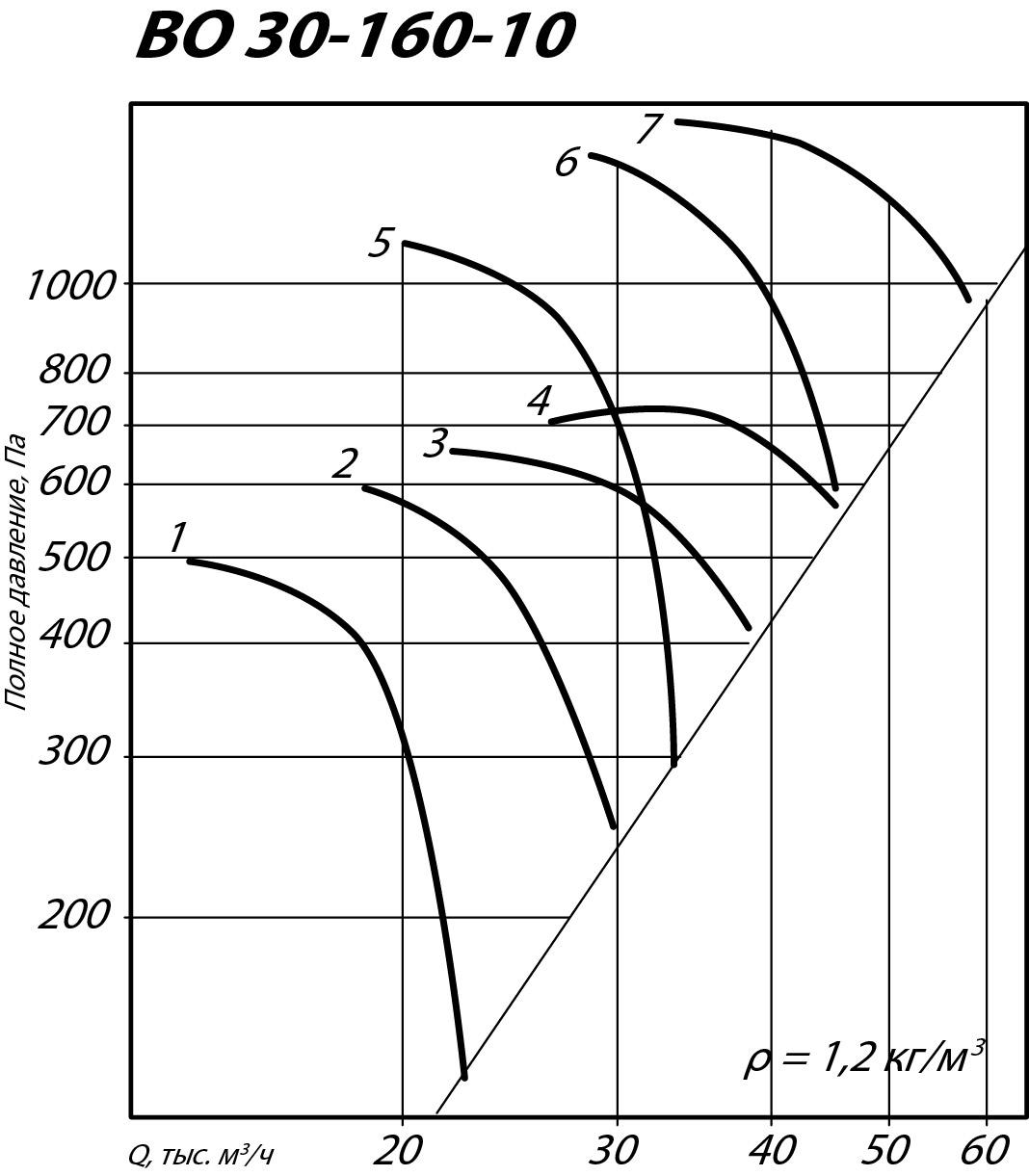

Аэродинамические характеристики осевого вентилятора ВО 30-160 ДУ №10

Аэродинамические характеристики осевого вентилятора ВО 30-160 ДУ №10

Габаритные и присоединительные размеры осевого вентилятора ВО 30-160 ДУ №10

Осевой вентилятор для подпора ВО 30-160 ДУ №10,0
Диаметры Размеры Расстояния между отверстиями для крепления Диаметры
D1, мм D2, мм D3, мм H, мм C, мм C1, мм L, мм L1, мм h, мм d, мм
d2, мм
n
1000 1070 1110 1300 930 730 1115 930 690 14 14 16

Акустические характеристики осевого вентилятора ВО 30-160 ДУ №10

Значение Lpi в октавных полосах f, Гц
Угол установки лопаток, ° Частота вращения, об/мин Общ. Lpa, дБА 63 125 250 500 1000 2000 4000 8000
18 960 97 83 88 96 96 94 87 81 74
26 950 100 87 92 100 99 96 90 84 76
38 960 102 83 90 101 100 99 92 85 79
46 970 105 85 94 104 103 100 94 87 79
18 1435 107 93 98 106 106 104 97 91 84
26 1460 110 97 102 110 109 106 100 100 86
38 1460 111 92 99 110 109 108 101 94 88

Особенности

Осевые вентиляторы дымоудаления ВО 30-160 ДУ

Вентиляторы осевые для подпора воздуха ВО 30-160 ДУ одностороннего всасывания используются в составе противопожарных вентиляционных систем производственных, общественных и административных зданий, предназначены для создания избыточного давления (подпора) воздуха на эвакуационных путях в случае возникновения пожара или задымления.

Создавая избыточное давление воздуха на путях эвакуации (лестничные пролеты, лифтовые шахты, коридоры, аварийные выходы и др.), вентиляторы осевые для подпора воздуха ВО 30-160 ДУ задерживают распространение огня и дыма, давая тем самым больше времени на эвакуацию людей и работу спасательных служб.

Вентиляторы осевые ВО 30-160 ДУ для подпора воздуха могут включаться как в ручном режиме, так и в автоматическом от системы управления по сигналу аварийных датчиков.

Конструктивные особенности вентилятора ВО 30-160 ДУ

Конструкция вентиляторов осевых для подпора воздуха ВО 30-160 ДУ – моноблочная, в цилиндрическом корпусе из тонколистового металла заключены рабочее колесо и привод.

В нижней части корпусной детали предусмотрена опорная рама с отверстиями под монтажные анкера, посредством которой вентилятор устанавливается на несущее основание. По торцам корпуса имеются фланцы для подключения вентилятора осевого для подпора воздуха ВО 30-160 ДУ к вентиляционным каналам аварийной сети.

Осевое колесо насчитывает 16 лопастей, установленных под углами к плоскости вращения 18, 26, 38 или 46 градусов. Направление движения воздушного потока – от рабочего колеса на электродвигатель.

Привод расположен соосно крыльчатке, втулка которой напрессовывается на ротор. Для подключения двигателя к электросети контакты вынесены в клеммную коробку на наружную поверхность корпуса.

Вентиляторы дымоудаления ВО 30-160 ДУ условия эксплуатации

Вентиляторы осевые для подпора воздуха ВО 30-160 ДУ должны монтироваться в помещениях с ограниченным доступом людей и обслуживающего персонала. Допускаемые категории размещения – 2 и 3 (крытые неотапливаемые и отапливаемые здания) в климатических условиях У (t=-40°С…+40°С) и Т (t=-10°С…+45°С).

Номенклатурный ряд вентиляторов осевых ВО 30-160 ДУ для подпора воздуха насчитывает 7-мь стандартных типоразмеров. У нас можно заказать и купить вентилятор осевой для подпора воздуха ВО 30-160 ДУ любого типоразмера в общепромышленном или коррозионностойком исполнении.
