«Завод ВЕНТИЛЯТОР» Осевой вентилятор для подпора ВО 30-160 ДУ 9,0

Артикул товара: 33339

Осевой вентилятор для подпора ВО 30-160 ДУ 9,0

«Завод ВЕНТИЛЯТОР» Осевой вентилятор для подпора ВО 30-160 ДУ 9,0 — это модель серии Вентиляторы осевые для подпора воздуха ВО 30-160 ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
136 490 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор осевой дымоудаления ВО 30-160 ДУ №9 низкого давления одностороннего всасывания, используются в составе противопожарных вентиляционных систем производственных, общественных и административных зданий, предназначены для создания избыточного давления воздуха на путях эвакуации (лестничные пролеты, лифтовые шахты, коридоры, аварийные выходы и др.) задерживают распространение огня и дыма. Вентилятор для подпора воздуха ВО 30-160 ДУ №9 может перемещать газовоздушные смеси температурой до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы осевые для подпора воздуха ВО 30-160 ДУ №9,0

Характеристики электродвигателя Характеристики вентилятора
при ρ= 1.2 кг/м3 (20°С)
Номер кривой на диаграмме Угол установки лопаток рабочего колеса, град. Скорость вращения, об/мин. Номинальная мощность, кВт Номинальный ток при 380В (50 Гц), А Тип электродвигателя * Производительность Q max, тыс. м3/ч Масса вентилятора, кг
1 18 1000 2,2 5,6 100L6 18 183
2 26 1000 3 7,4 112MA6 23 194
3 38 1000 5,5 12,9 132S6 30 209
4 46 1000 7,5 17,2 132M6 35 220
5 18 1500 7,5 15,6 132S4 26 205
6 26 1500 11 22,5 132M4 34 215
7 38 1500 15 30 160S4 46 251
8 46 1500 22 43,2 180S4 54 281

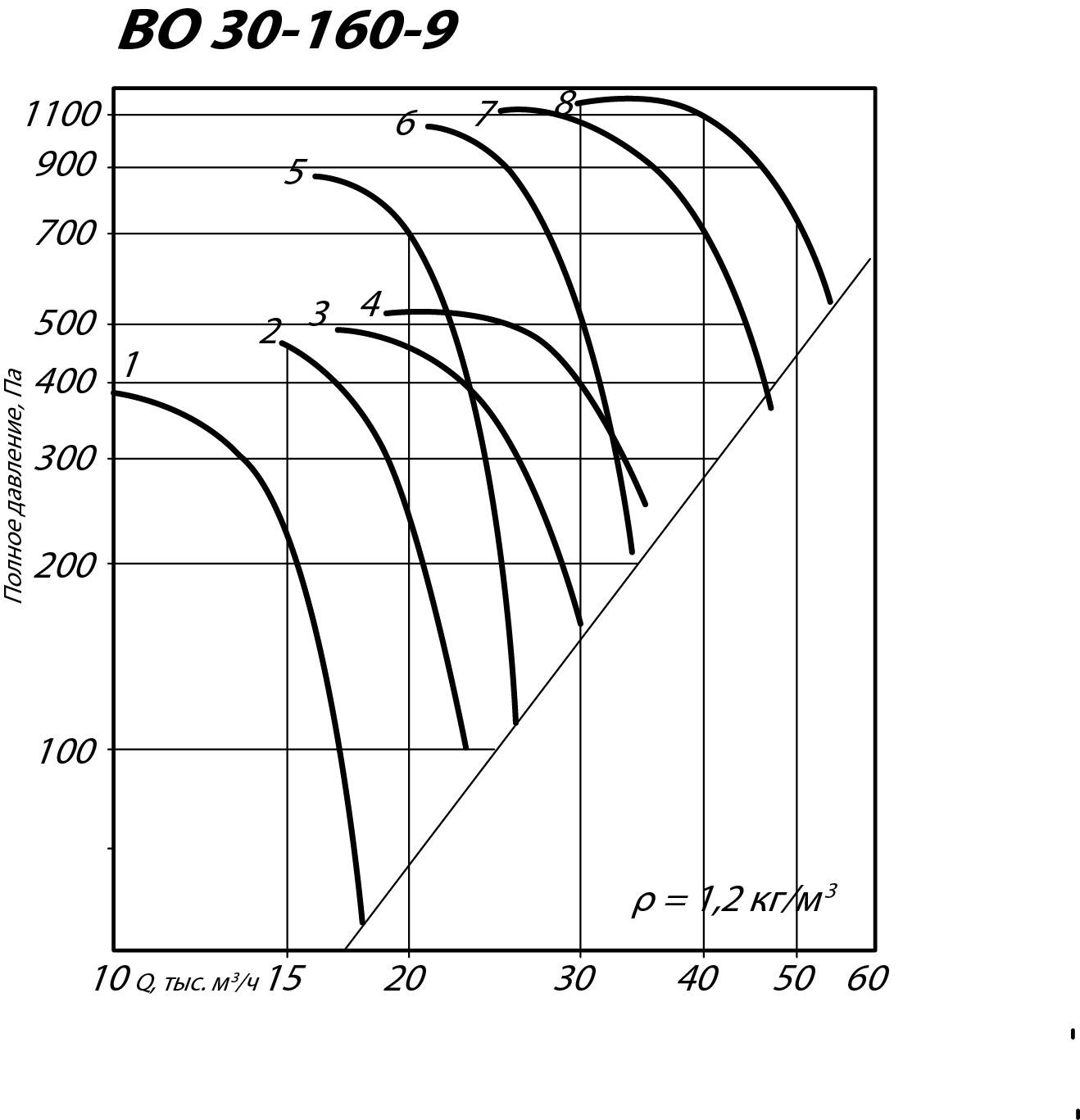

Аэродинамические характеристики осевого вентилятора ВО 30-160 ДУ №9

Аэродинамические характеристики осевого вентилятора ВО 30-160 ДУ №9

Габаритные и присоединительные размеры осевого вентилятора ВО 30-160 ДУ №9

Осевой вентилятор для подпора ВО 30-160 ДУ №9,0
Диаметры Размеры Расстояния между отверстиями для крепления Диаметры
D1, мм D2, мм D3, мм H, мм C, мм C1, мм L, мм L1, мм h, мм d, мм
d2, мм
n
900 960 1000 1215 850 650 1120 930 650 14 14 16

Акустические характеристики осевого вентилятора ВО 30-160 ДУ №9

Значение Lpi в октавных полосах f, Гц
Угол установки лопаток, ° Частота вращения, об/мин Общ. Lpa, дБА 63 125 250 500 1000 2000 4000 8000
18 950 93 79 85 93 93 91 84 78 71
26 960 97 84 89 97 96 93 87 81 73
38 950 100 81 88 99 98 97 90 83 77
46 960 103 83 92 102 101 98 92 85 77
18 1455 105 91 96 104 104 102 95 89 82
26 1435 108 95 100 108 107 104 98 98 84
38 1460 109 90 97 108 107 106 99 92 86
46 1460 110 88 101 110 109 108 101 96 88

Особенности

Осевые вентиляторы дымоудаления ВО 30-160 ДУ

Вентиляторы осевые для подпора воздуха ВО 30-160 ДУ одностороннего всасывания используются в составе противопожарных вентиляционных систем производственных, общественных и административных зданий, предназначены для создания избыточного давления (подпора) воздуха на эвакуационных путях в случае возникновения пожара или задымления.

Создавая избыточное давление воздуха на путях эвакуации (лестничные пролеты, лифтовые шахты, коридоры, аварийные выходы и др.), вентиляторы осевые для подпора воздуха ВО 30-160 ДУ задерживают распространение огня и дыма, давая тем самым больше времени на эвакуацию людей и работу спасательных служб.

Вентиляторы осевые ВО 30-160 ДУ для подпора воздуха могут включаться как в ручном режиме, так и в автоматическом от системы управления по сигналу аварийных датчиков.

Конструктивные особенности вентилятора ВО 30-160 ДУ

Конструкция вентиляторов осевых для подпора воздуха ВО 30-160 ДУ – моноблочная, в цилиндрическом корпусе из тонколистового металла заключены рабочее колесо и привод.

В нижней части корпусной детали предусмотрена опорная рама с отверстиями под монтажные анкера, посредством которой вентилятор устанавливается на несущее основание. По торцам корпуса имеются фланцы для подключения вентилятора осевого для подпора воздуха ВО 30-160 ДУ к вентиляционным каналам аварийной сети.

Осевое колесо насчитывает 16 лопастей, установленных под углами к плоскости вращения 18, 26, 38 или 46 градусов. Направление движения воздушного потока – от рабочего колеса на электродвигатель.

Привод расположен соосно крыльчатке, втулка которой напрессовывается на ротор. Для подключения двигателя к электросети контакты вынесены в клеммную коробку на наружную поверхность корпуса.

Вентиляторы дымоудаления ВО 30-160 ДУ условия эксплуатации

Вентиляторы осевые для подпора воздуха ВО 30-160 ДУ должны монтироваться в помещениях с ограниченным доступом людей и обслуживающего персонала. Допускаемые категории размещения – 2 и 3 (крытые неотапливаемые и отапливаемые здания) в климатических условиях У (t=-40°С…+40°С) и Т (t=-10°С…+45°С).

Номенклатурный ряд вентиляторов осевых ВО 30-160 ДУ для подпора воздуха насчитывает 7-мь стандартных типоразмеров. У нас можно заказать и купить вентилятор осевой для подпора воздуха ВО 30-160 ДУ любого типоразмера в общепромышленном или коррозионностойком исполнении.
