«Завод ВЕНТИЛЯТОР» Осевой вентилятор для подпора воздуха ВО 13-284 10,0 ДУ

Артикул товара: 33349

Осевой вентилятор для подпора воздуха ВО 13-284 10,0 ДУ
Осевой вентилятор для подпора воздуха ВО 13-284 10,0 ДУ - фото 2Осевой вентилятор для подпора воздуха ВО 13-284 10,0 ДУ - фото 3

«Завод ВЕНТИЛЯТОР» Осевой вентилятор для подпора воздуха ВО 13-284 10,0 ДУ — это модель серии Вентиляторы осевые для подпора воздуха ВО 13-284 ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
124 980 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор осевой для подпора ВО 13-284 ДУ №10 низкого давления одностороннего всасывания, используются для подпора воздуха в составе системы противодымной вентиляции , предназначены для создания избыточного давления воздуха на путях эвакуации, задерживают распространение огня и дыма. Вентилятор для подпора воздуха ВО 13-284 ДУ №10 может перемещать газовоздушные смеси температурой до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы осевые для подпора воздуха ВО 13-284 ДУ №10,0

Характеристики электродвигателя Характеристики вентилятора при ρ = 1,2 кг/м3 (20°С) Масса вентилятора, кг
Код испол-нения рабочего
колеса
Коли-чество лопаток рабочего колеса Угол установки лопаток рабочего колеса, ° Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип
электро-двигателя *
Производи-тельность Q max, м3/с Общепро-мышленное изготовление ДУ
исполнение 121 4 15 1000 2,2 5,6 100L6 7,2 170 270
20 1000 2,2 5,6 100L6 8,5 170 270
25 1000 2,2 5,6 100L6 9,8 170 270
15 1500 3 6,8 100S4 11 165 265
20 1500 5,5 11,7 112M4 13,1 185 285
25 1500 7,5 15,6 132S4 15,3 205 305
30 1500 11 22,5 132M4 17,1 225 325
6 15 1000 2,2 5,6 100L6 7,6 170 270
20 1000 2,2 5,6 100L6 9,2 170 270
25 1000 3 7,4 112MA6 10,5 185 285
15 1500 5,5 11,7 112M4 11,7 185 285
20 1500 7,5 15,6 132S4 14,3 205 305
25 1500 11 22,5 132M4 16,4 225 325
30 1500 11 22,5 132M4 18,3 225 325
8 20 1000 2,2 5,6 100L6 9,5 170 270
25 1000 3 7,4 112MA6 11,2 185 285
30 1000 4 9,8 112MB6 12,2 185 285
20 1500 7,5 15,6 132S4 14,9 205 305
25 1500 11 22,5 132M4 17,4 225 325
30 1500 15 30 160S4 19 315 415
10 20 1000 3 7,4 112MA6 9,8 185 285
25 1000 4 9,8 112MB6 11,7 185 285
30 1000 4 9,8 112MB6 12,5 185 285
20 1500 7,5 15,6 132S4 15,2 205 305
25 1500 11 22,5 132M4 18,3 225 325
30 1500 15 30 160S4 19,5 315 415
исполнение К-06 12 25 1000 4 9,8 112МВ6 8,1 185 285
30 1000 5,5 12,9 132S6 9,7 205 305
35 1000 7,5 17,2 132М6 11,3 225 325
40 1000 11 24,5 160S6 12,7 315 415
45 1000 11 24,5 160S6 14 315 415
25 1500 15 30 160S4 12,5 315 415
30 1500 18,5 36,3 160М4 15 340 440
35 1500 30 57,6 180М4 16,7 375 475
40 1500 30 57,6 180М4 18,7 375 475
45 1500 37 70,2 200М4 21,2 450 550

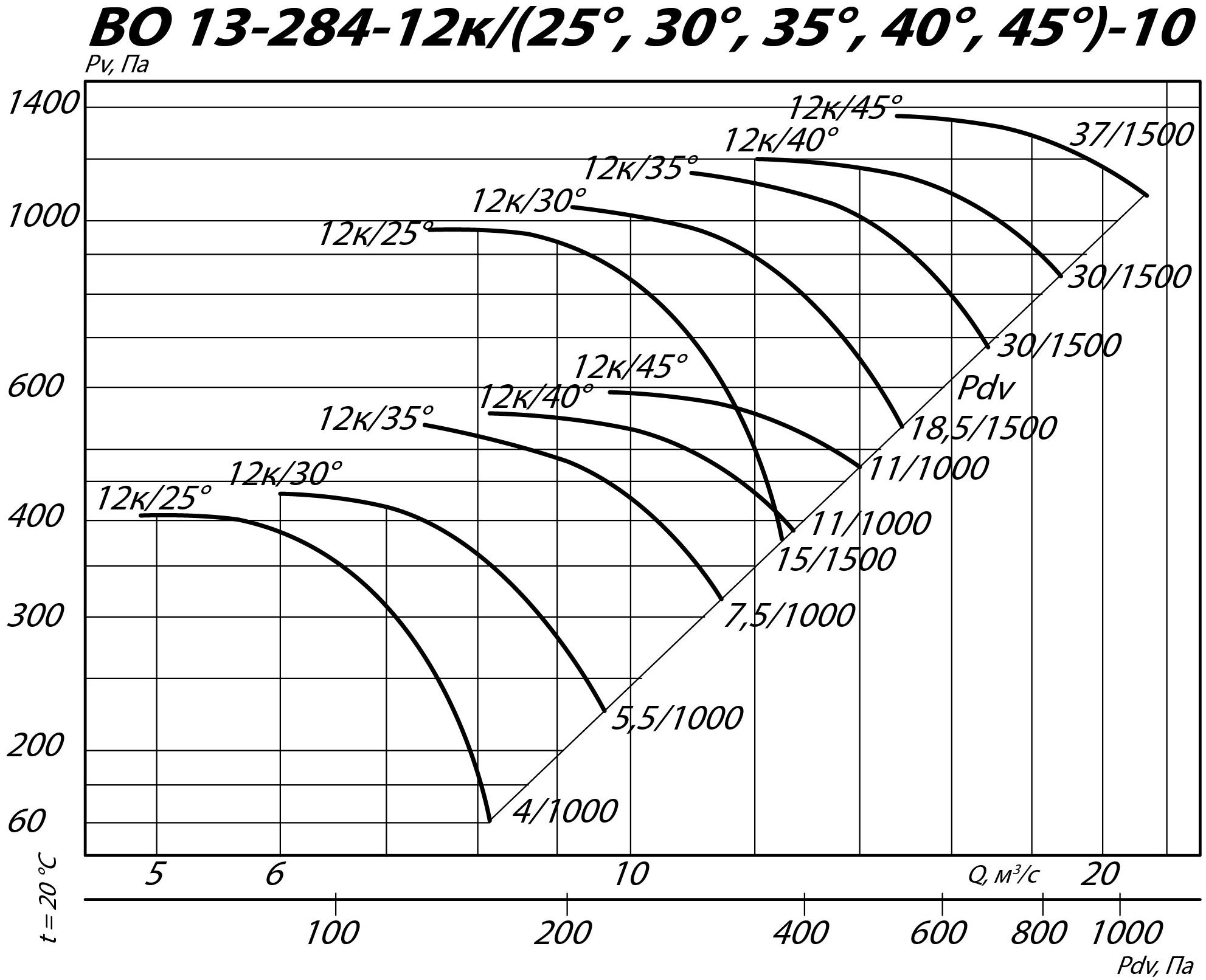

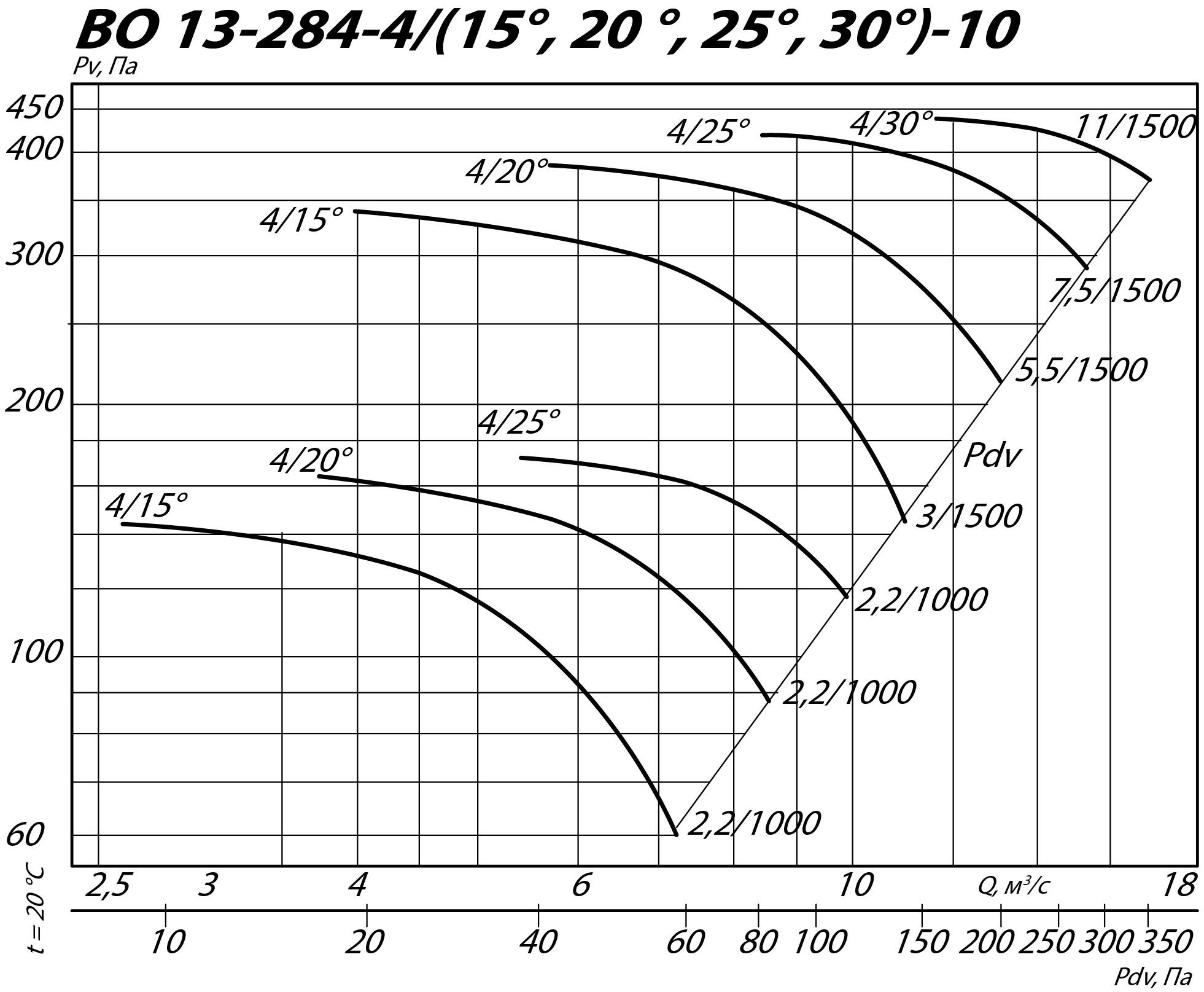

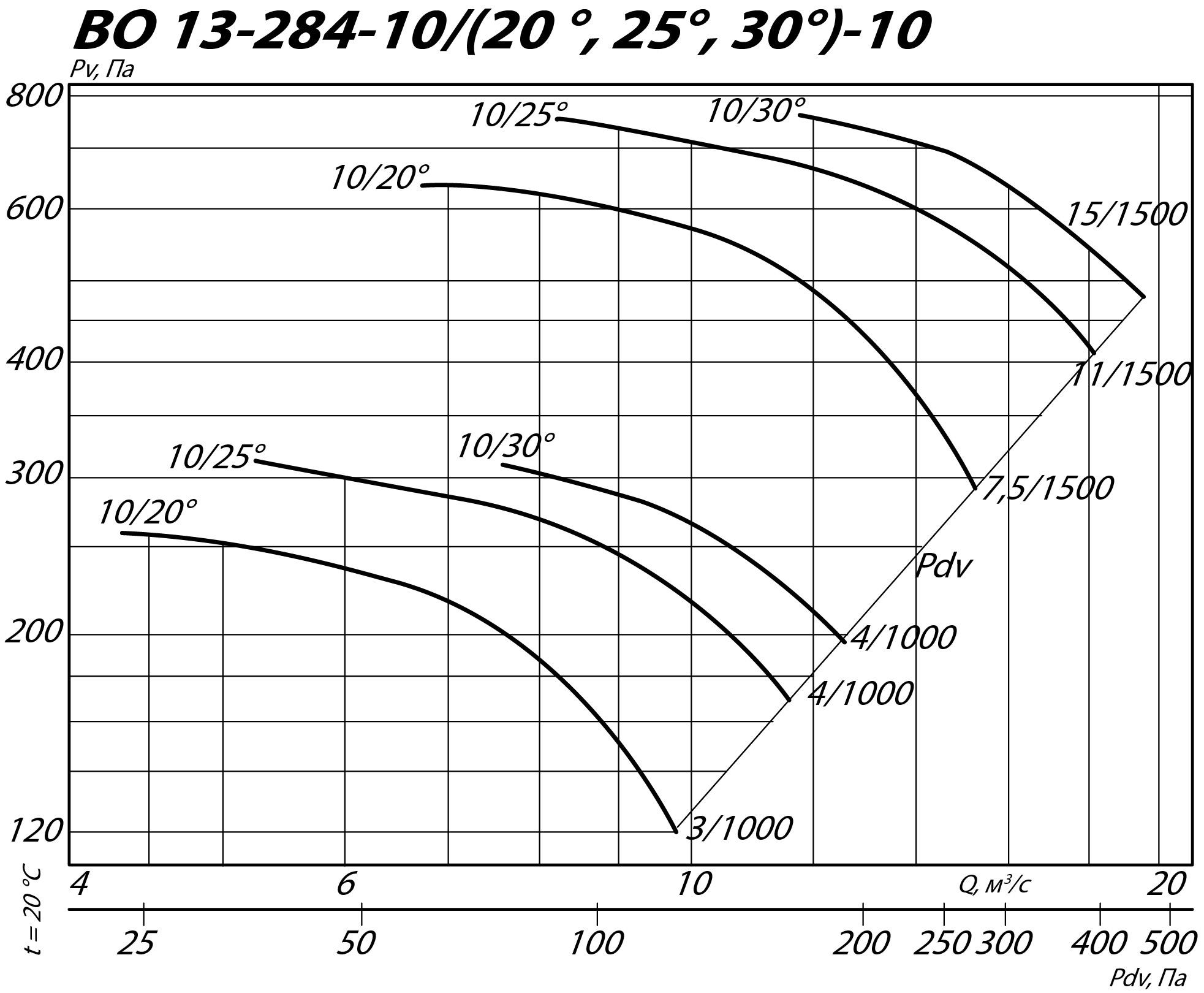

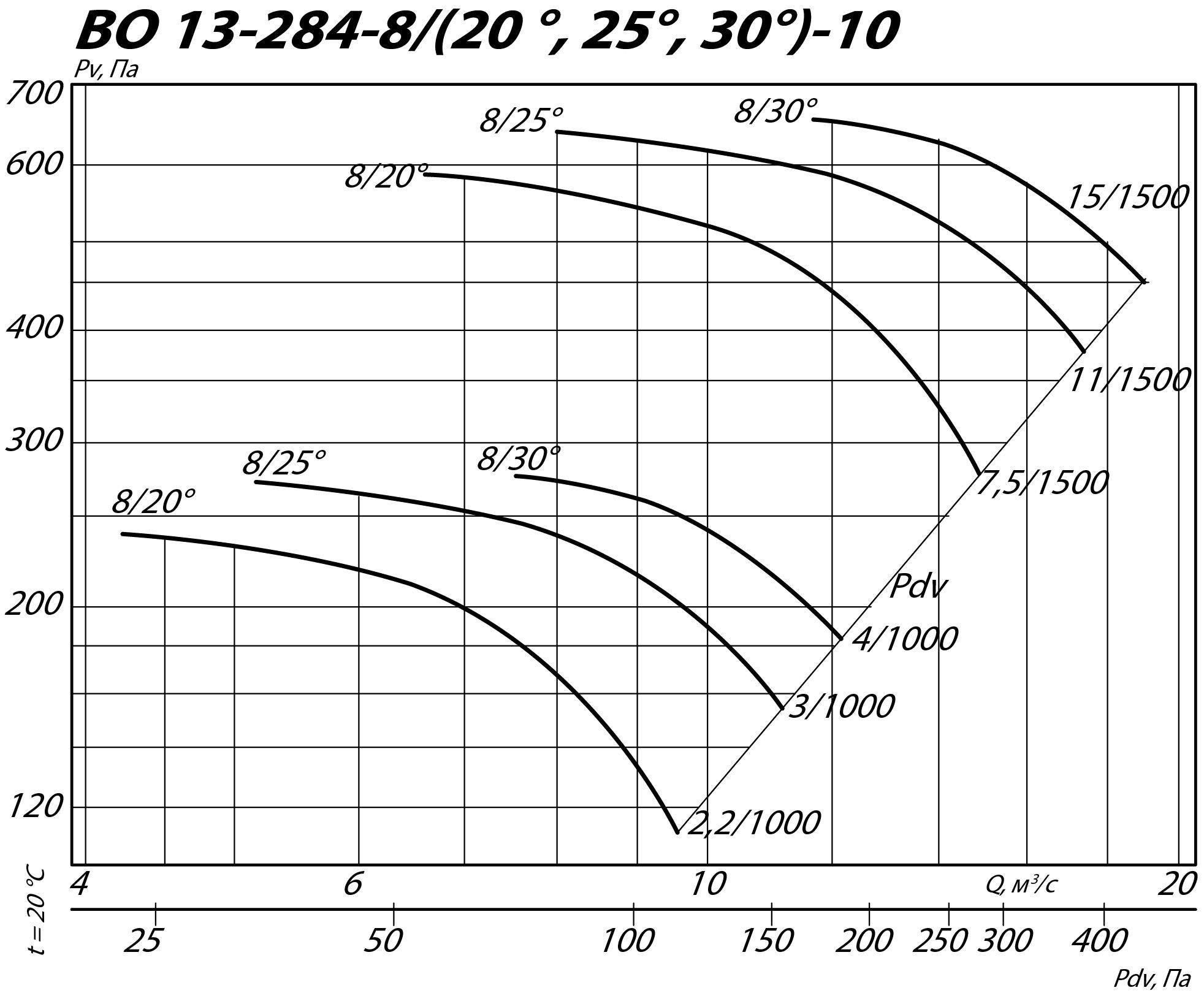

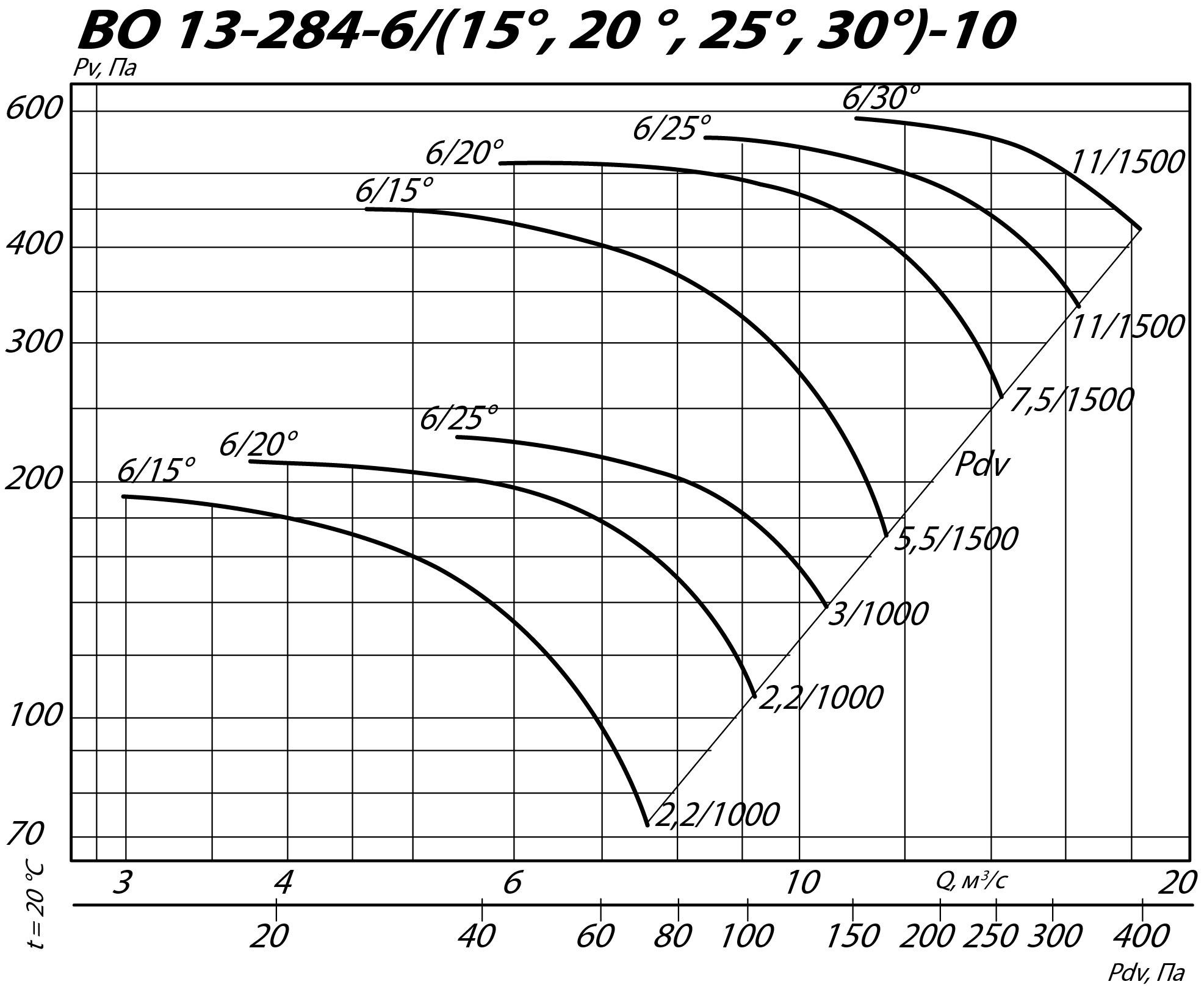

Аэродинамические характеристики осевого вентилятора ВО 13-284 ДУ №10

Аэродинамические характеристики осевого вентилятора ВО 13-284 ДУ №10
Аэродинамические характеристики осевого вентилятора ВО 13-284 ДУ №10
Аэродинамические характеристики осевого вентилятора ВО 13-284 ДУ №10
Аэродинамические характеристики осевого вентилятора ВО 13-284 ДУ №10
Аэродинамические характеристики осевого вентилятора ВО 13-284 ДУ №10

* Условные обозначения:

4/30° – ВО с четырьмя лопатками и углом установки 30°

11/1500 – электродвигатель (для ВО) мощностью 11 кВт и частотой вращения 1500 об./мин

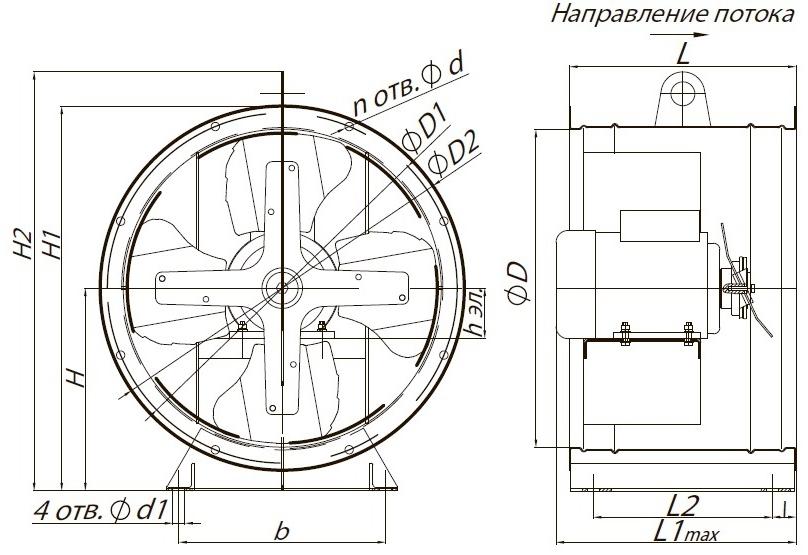

Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 ДУ №10

Осевой вентилятор для подпора воздуха ВО 13-284 №10,0 ДУ
Диаметры Высота Расстояния между отверстиями для крепления
Диаметры
h эл., мм D, мм D1, мм D2, мм H, мм H1, мм H2, мм I, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм n, мм
100-180 1010 1050 1140 570 1140 --- 60 650 723 530 910 10 18 32

Акустические характеристики осевого вентилятора ВО 13-284 ДУ №10

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 100 98 99 97 92 86 78 101
1500 99 110 109 105 99 91 83 110

Особенности

Осевые вентиляторы дымоудаления ВО 13-284 ДУ

Вентиляторы осевые для дымоудаления ВО 13-284 ДУ предназначены для эксплуатации в составе противопожарных вентиляционных систем. Основное назначение – утилизация дыма, газов и избыточного тепла из зданий и помещений при возникновении пожара или задымлении. Также вентиляторы осевые ВО 13-284 ДУ могут работать для создания подпора воздуха на путях эвакуации, задерживая распространение дыма.

Рабочая среда – задымленный и загазованный воздух помещений с верхним температурным пределом +400°С или +600°С (в зависимости от исполнения по теплостойкости). Наибольшая допустимая концентрация взвешенной пыли и частиц в рабочей среде – 50 мг/м.куб.

Конструктивные особенности вентилятора ВО 13-284 ДУ

Вентиляторы дымоудаления ВО 13-284 ДУ осевые имеют моноблочную конструкцию, поставляются потребителю в полностью собранном и готовом для подключения виде.

Корпус вентилятора представляется собой цилиндрическую обечайку из тонколистового металла. В верхней части корпуса расположены такелажные проушины, в нижней – опорная станина, посредством которой вентилятор осевой для дымоудаления ВО 13-284 ДУ крепится к фундаменту или металлоконструкции перекрытия. По торцам корпуса предусмотрены монтажные фланцы для подключения агрегата к воздуховодной сети.

Внутри корпусной детали располагается осевое рабочее колесо, которое в зависимости от исполнения может насчитывать 4, 6, 8, 10 или 12 лопастей с углом установки по отношению к плоскости вращения от 15 до 45 градусов.

Варианты исполнения рабочего колеса:

- 121 – с длинными лопастями;
- К06 – с короткими.

Электрический двигатель размещен соосно рабочему колесу, - втулка крыльчатки напрессована на ротор. Направление воздушного потока – от двигателя на рабочее колесо.

В дополнительную комплектацию вентилятора осевого ВО 13-284 ДУ для дымоудаления могут быть включены теплостойкие гибкие вставки.

Вентиляторы дымоудаления ВО 13-284 ДУ условия эксплуатации

Вентиляторы осевые для дымоудаления ВО 13-284 ДУ предназначены для работы в закрытых помещения по 2 и 3 категории размещения в условиях умеренного (t=-40…+40°С) и тропического (t=-10…+45°С) климата.

Вентиляторы осевые ВО 13-284 ДУ для дымоудаления выпускаются заводом-изготовителем в 9-ти стандартных типоразмерах. У нас можно заказать и купить вентилятор осевой для дымоудаления ВО 13-284ДУ в двух исполнениях теплостойкости:
- с гарантированной работоспособностью в течение 90 минут при температуре рабочей среды до +600°С;

- с гарантированной работоспособностью в течение 120 минут при температуре рабочей среды до +400°С.
