«Завод ВЕНТИЛЯТОР» Осевой вентилятор для подпора воздуха ВО 13-284 6,3 ДУ

Артикул товара: 33345

Осевой вентилятор для подпора воздуха ВО 13-284 6,3 ДУ - фото 2

Осевой вентилятор для подпора воздуха ВО 13-284 6,3 ДУ - фото 3

«Завод ВЕНТИЛЯТОР» Осевой вентилятор для подпора воздуха ВО 13-284 6,3 ДУ — это модель серии Вентиляторы осевые для подпора воздуха ВО 13-284 ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
67 900 руб.

Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор осевой для подпора ВО 13-284 ДУ №6,3 низкого давления одностороннего всасывания, используются для подпора воздуха в составе системы противодымной вентиляции , предназначены для создания избыточного давления воздуха на путях эвакуации, задерживают распространение огня и дыма. Вентилятор для подпора воздуха ВО 13-284 ДУ №6,3 может перемещать газовоздушные смеси температурой до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы осевые для подпора воздуха ВО 13-284 ДУ №6,3

			Характеристики электродвигателя				Характеристики вентилятора при ρ = 1,2 кг/м3 (20°С)	Масса вентилятора, кг
Код исполнения рабочего колеса	Количество лопаток рабочего колеса	Угол установки лопаток рабочего колеса, °	Скорость вращения, об/мин.	Номинальная мощность, кВт	Номинальный ток при 380В (50 Гц), А	Тип электродвигателя *	Производительность Q max, м3/с	Общепромышленное изготовление	ДУ
исполнение 121	4	15	1000	0,37	1,3	71А6	1,8	75	105
		20	1000	0,37	1,3	71А6	2	75	105
		25	1000	0,37	1,3	71А6	2,4	75	105
		15	1500	0,75	2,1	71В4	2,7	75	105
		20	1500	0,75	2,1	71В4	3,2	75	105
		25	1500	0,75	2,1	71В4	3,7	75	105
		30	1500	0,75	2,1	71В4	4,1	75	105
	6	15	1000	0,37	1,3	71А6	1,8	75	105
		20	1000	0,37	1,3	71А6	2,2	75	105
		25	1000	0,37	1,3	71А6	2,6	75	105
		15	1500	0,75	2,1	71В4	2,9	75	105
		20	1500	0,75	2,1	71В4	3,5	75	105
		25	1500	0,75	2,1	71В4	3,9	75	105
		30	1500	1,1	2,9	80А4	4,4	80	110
	8	20	1000	0,37	1,3	71А6	2,3	75	105
		25	1000	0,37	1,3	71А6	2,7	75	105
		30	1000	0,37	1,3	71А6	3	75	105
		20	1500	0,75	2,1	71В4	3,6	75	105
		25	1500	1,1	2,9	80А4	4,2	80	110
		30	1500	1,5	3,7	80В4	4,6	80	110
	10	20	1000	0,37	1,3	71А6	2,4	75	105
		25	1000	0,37	1,3	71А6	2,8	75	105
		30	1000	0,55	1,8	71В6	3	75	105
		15	1500	0,75	2,1	71В4	3,7	75	105
		20	1500	1,1	2,9	80А4	4,4	80	110
		25	1500	1,5	3,7	80В4	4,7	80	110
исполнение К-06	12	25	1500	1,5	3,7	80В4	3,1	80
		30	1500	2,2	2,2	90L4	3,7	90
		35	1500	2,2	2,2	90L4	4,2	90
		40	1500	3	3	100S4	4,7	95
		45	1500	4	4	100L4	5,2	100
		25	3000	11	21,2	132M2	6,4
		30	3000	15	28,6	160S2	7,6
		35	3000	18,5	34,7	160M2	8,6

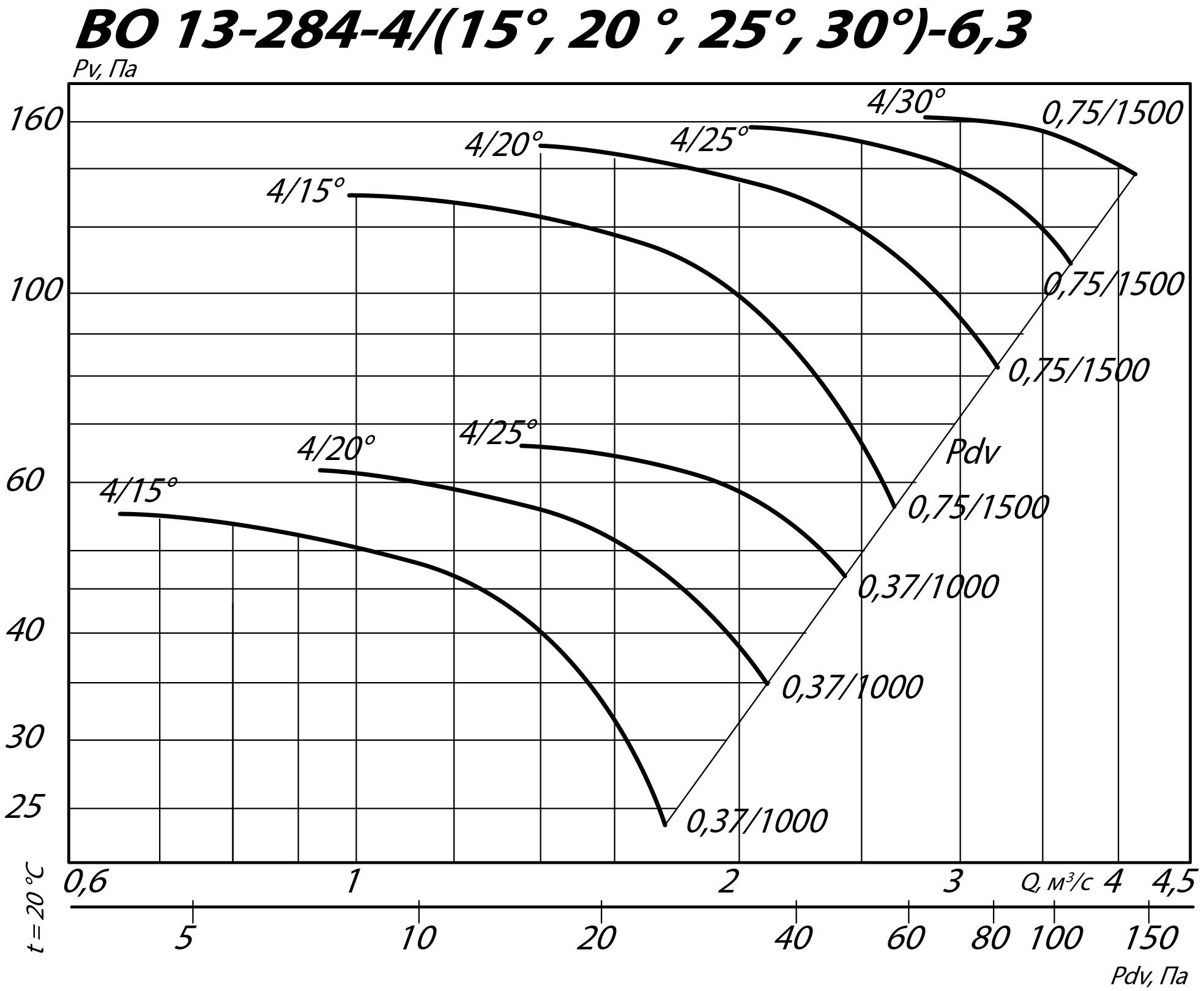

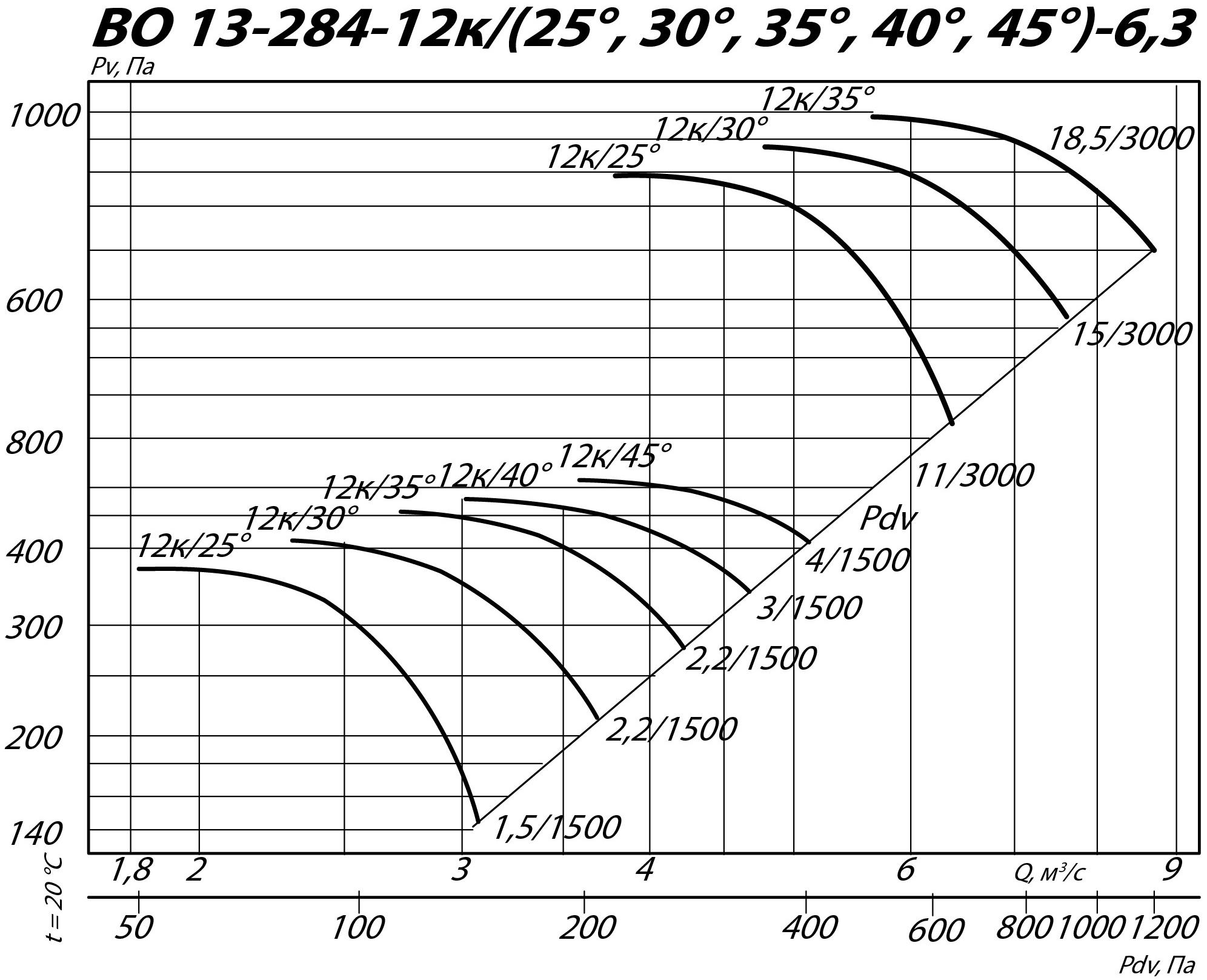

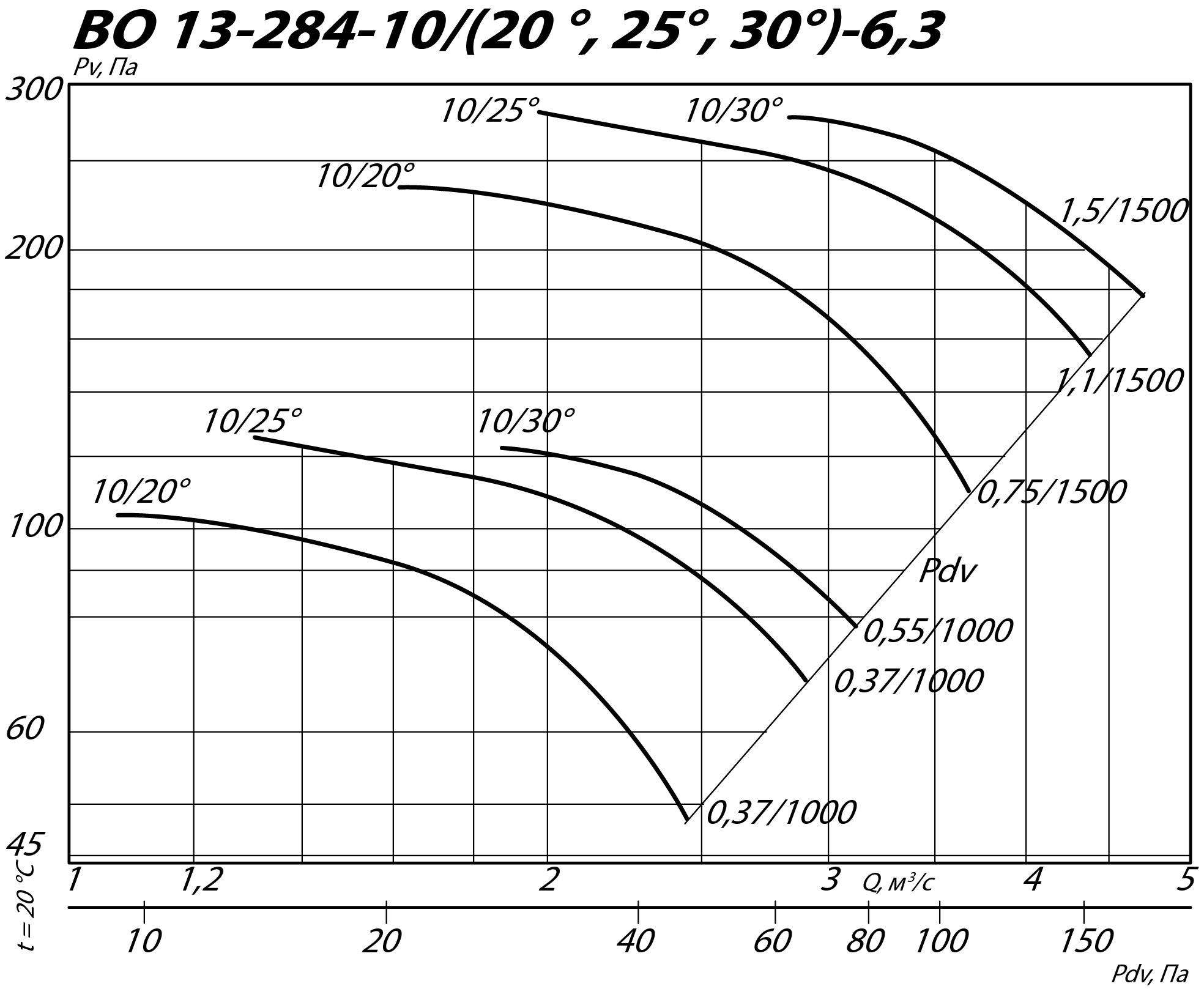

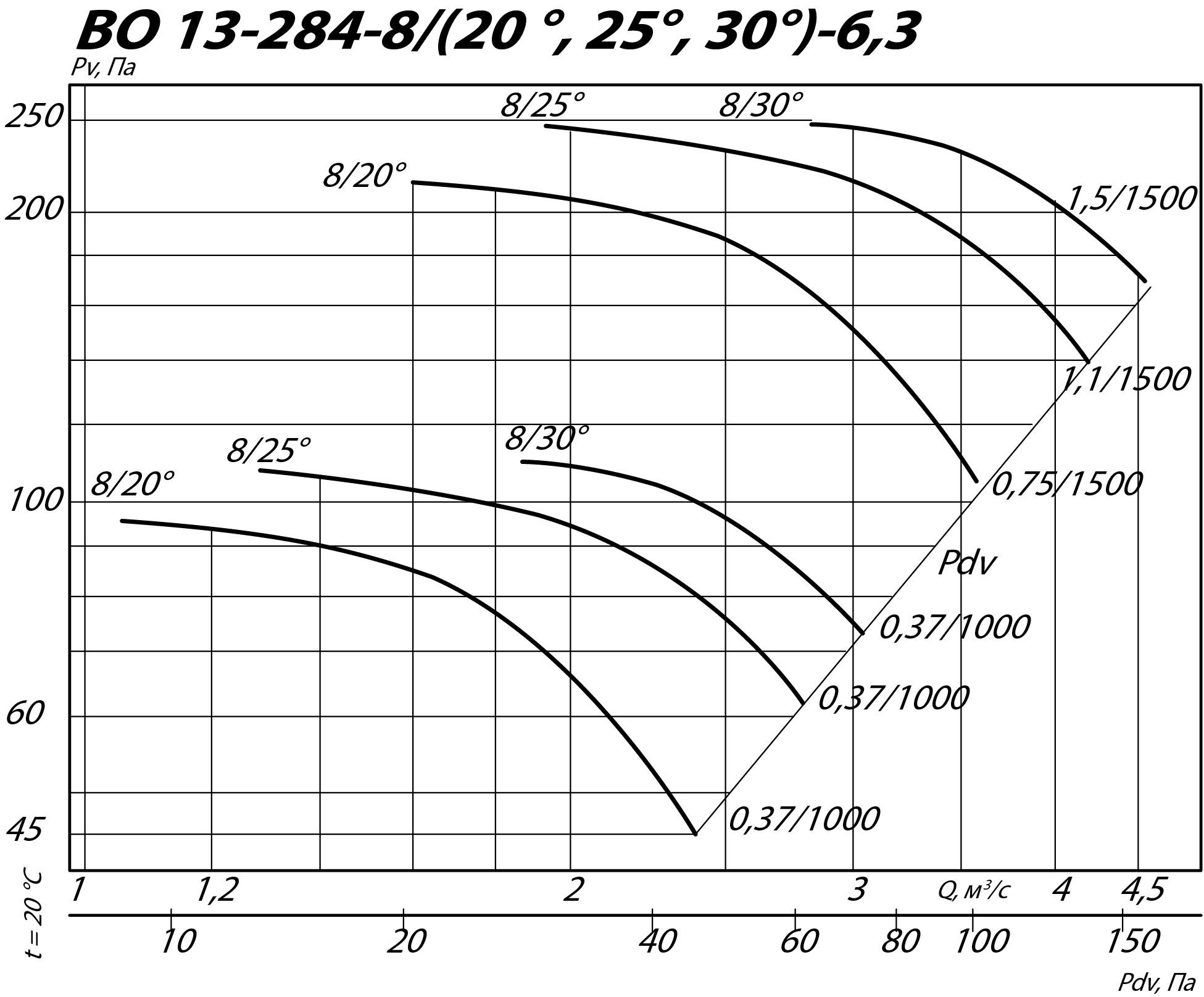

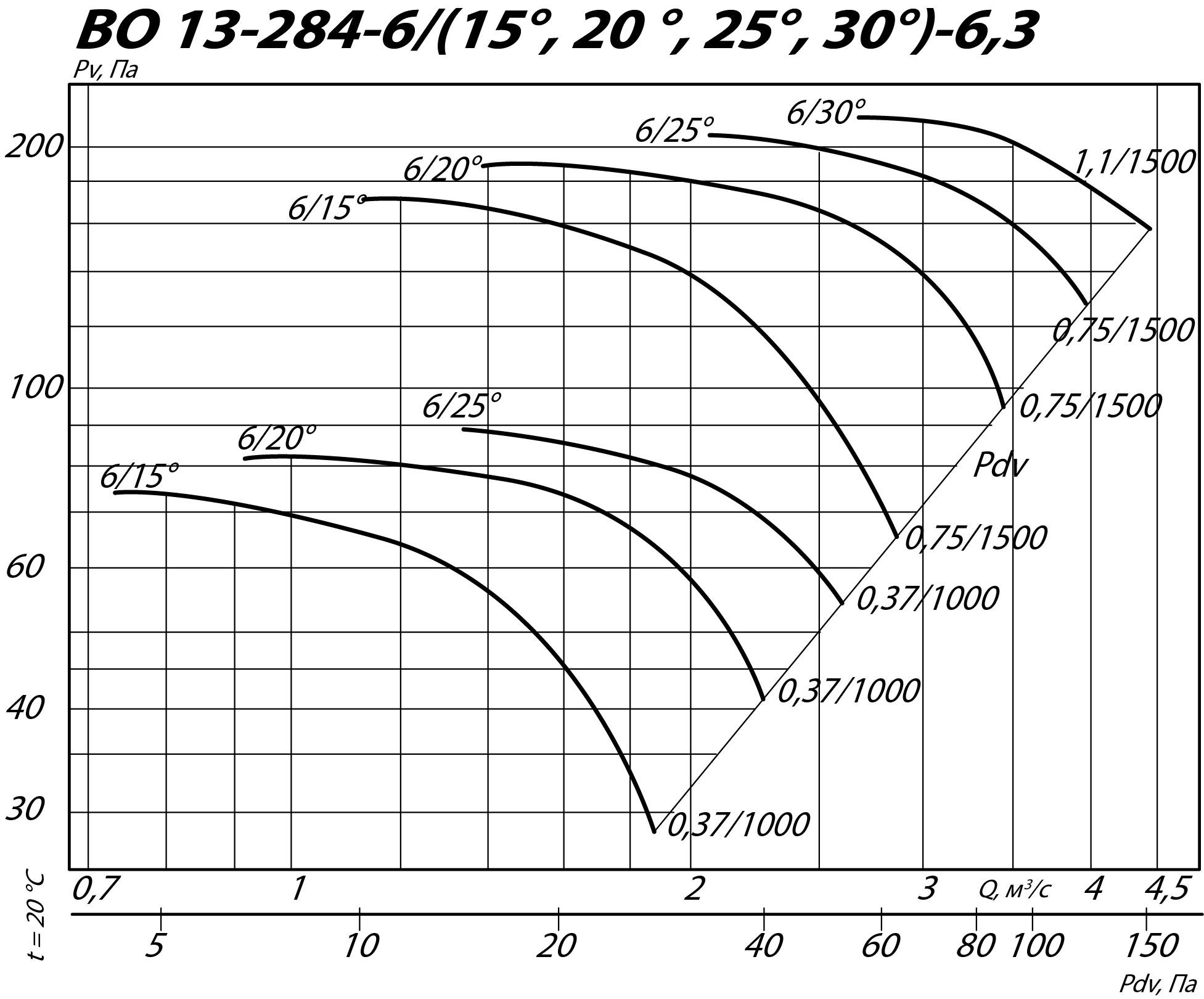

Аэродинамические характеристики осевого вентилятора ВО 13-284 ДУ №6,3

* Условные обозначения:

4/30° – ВО с четырьмя лопатками и углом установки 30°

0,75/3000 – электродвигатель (для ВО) мощностью 0,75 кВт и частотой вращения 3000 об./мин

Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 ДУ №6,3

	Диаметры			Высота				Расстояния между отверстиями для крепления				Диаметры
h эл., мм	D, мм	D1, мм	D2, мм	H, мм	H1, мм	H2, мм	I, мм	L, мм	L1max, мм	L2, мм	b, мм	d, мм	d1, мм	n, мм
71-160	630	670	688	370	714	758	30	485	643	425	500	10,5	15	32

Акустические характеристики осевого вентилятора ВО 13-284 ДУ №6,3

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	125	250	500	1000	2000	4000	8000	Lpa, дБА
1000	68	73	74	78	73	67	61	80
1500	77	79	83	86	82	76	70	90

Особенности

Осевые вентиляторы дымоудаления ВО 13-284 ДУ

Вентиляторы осевые для дымоудаления ВО 13-284 ДУ предназначены для эксплуатации в составе противопожарных вентиляционных систем. Основное назначение – утилизация дыма, газов и избыточного тепла из зданий и помещений при возникновении пожара или задымлении. Также вентиляторы осевые ВО 13-284 ДУ могут работать для создания подпора воздуха на путях эвакуации, задерживая распространение дыма.

Рабочая среда – задымленный и загазованный воздух помещений с верхним температурным пределом +400°С или +600°С (в зависимости от исполнения по теплостойкости). Наибольшая допустимая концентрация взвешенной пыли и частиц в рабочей среде – 50 мг/м.куб.

Конструктивные особенности вентилятора ВО 13-284 ДУ

Вентиляторы дымоудаления ВО 13-284 ДУ осевые имеют моноблочную конструкцию, поставляются потребителю в полностью собранном и готовом для подключения виде.

Корпус вентилятора представляется собой цилиндрическую обечайку из тонколистового металла. В верхней части корпуса расположены такелажные проушины, в нижней – опорная станина, посредством которой вентилятор осевой для дымоудаления ВО 13-284 ДУ крепится к фундаменту или металлоконструкции перекрытия. По торцам корпуса предусмотрены монтажные фланцы для подключения агрегата к воздуховодной сети.

Внутри корпусной детали располагается осевое рабочее колесо, которое в зависимости от исполнения может насчитывать 4, 6, 8, 10 или 12 лопастей с углом установки по отношению к плоскости вращения от 15 до 45 градусов.

Варианты исполнения рабочего колеса:

- 121 – с длинными лопастями;
- К06 – с короткими.

Электрический двигатель размещен соосно рабочему колесу, - втулка крыльчатки напрессована на ротор. Направление воздушного потока – от двигателя на рабочее колесо.

В дополнительную комплектацию вентилятора осевого ВО 13-284 ДУ для дымоудаления могут быть включены теплостойкие гибкие вставки.

Вентиляторы дымоудаления ВО 13-284 ДУ условия эксплуатации

Вентиляторы осевые для дымоудаления ВО 13-284 ДУ предназначены для работы в закрытых помещения по 2 и 3 категории размещения в условиях умеренного (t=-40…+40°С) и тропического (t=-10…+45°С) климата.

Вентиляторы осевые ВО 13-284 ДУ для дымоудаления выпускаются заводом-изготовителем в 9-ти стандартных типоразмерах. У нас можно заказать и купить вентилятор осевой для дымоудаления ВО 13-284ДУ в двух исполнениях теплостойкости:
- с гарантированной работоспособностью в течение 90 минут при температуре рабочей среды до +600°С;

- с гарантированной работоспособностью в течение 120 минут при температуре рабочей среды до +400°С.
