«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 13-284 12,5

Артикул товара: 33056

Осевой вентилятор ВО 13-284 12,5

«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 13-284 12,5 — это модель серии Осевые вентиляторы ВО 13-284. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
112 240 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор осевой ВО 13-284 №12,5 низкого давления производится по ТУ 4861-002-85589750-2008.

Осевой вентилятор ВО 13-284 №12,5 устанавливается в вентиляционных сетях приточно-вытяжного типа, в системах отопления и кондиционирования, противодымной защиты зданий и сооружений различного назначения. Направление вращения – против часовой стрелки (ЛЕВ) или по часовой (ПР), направление воздушного потока – от двигателя, к двигателю или реверсивное. Вентиляторы ВО 13-284-12,5 работают в вертикальном и горизонтальном положении, в дополнительную комплектацию могут быть включены направляющий и спрямляющий аппараты.

Технические характеристики Осевые вентиляторы ВО 13-284 №12,5

Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м3 Полное давление, Па Масса, кг
4/15°- 12,5 112МВ8 3 750 3,9-10,8 130-55 255
4/20°- 12,5 112МВ8 3 750 5,6-12,8 150-80 255
4/25°- 12,5 112МВ8 3 750 8,2-14,7 160-110 255
4/30°- 12,5 112МВ8 3 750 11,2 - 16,5 165-140 255
4/15°- 12,5 112МВ6 4 1000 5,1-14,0 220-95 255
4/20°- 12,5 112МВ6 4 1000 7,3-16,6 255-140 255
4/25°- 12,5 132S6 5,5 1000 10,9-19,8 290-200 280
4/30°- 12,5 132М6 7,5 1000 15,1-22,1 300-255 295
6/15°- 12,5 112МВ8 3 750 4,5-11,4 175-65 255
6/20°- 12,5 112МВ8 3 750 5,6-13,8 195-100 255
6/25°- 12,5 132S8 4 750 8,2-15,7 210-130 280
6/30°- 12,5 132S8 4 750 10,7-17,6 220-160 280
6/15°- 12,5 112МВ6 4 1000 5,8-14,8 295-110 255
6/20°- 12,5 132М6 7,5 1000 7,6-18,5 350-175 295
6/25°- 12,5 160S6 11 1000 10,9-21,1 380-235 435
6/30°- 12,5 160S6 11 1000 14,3-23,7 400-290 435
8/20°- 12,5 132S8 4 750 6,3-14,3 220-105 280
8/25°- 12,5 132S8 4 750 7,8-16,8 250-145 280
8/30°- 12,5 132М8 5,5 750 11,3-18,3 255-170 295
8/20°- 12,5 132М6 7,5 1000 8,5-19,3 400-190 295
8/25°- 12,5 160S6 11 1000 10,4-22,5 450-260 435
8/30°- 12,5 160М6 15 1000 15,2-24,6 460-310 460
10/20°- 12,5 132S8 4 750 6,5 - 14,7 240-110 280
10/25°- 12,5 132S8 4 750 7,9 - 17,6 285 - 155 280
10/30°- 12,5 132М8 5,5 750 11,4-18,8 285-180 295
10/20°- 12,5 132М6 7,5 1000 8,7-19,7 435-200 295
10/25°- 12,5 160S6 11 1000 10,6 - 23,6 515-280 435
10/30°- 12,5 160М6 15 1000 15,2-25,2 515-325 460

Исполнение К06 Типоразмер двигаеля Установочная мощность, кВт Частота вращения Производительность, м3 Полное давление, Масса, кг
12к/25° - 12,5 132М8 5,5 750 7,3-12,2 380-150 295
12к/30° - 12,5 160S8 7,5 750 9,0-14,6 405-200 435
12к/35° - 12,5 160М8 11 750 10,7-16,3 450-275 460
12к/40° - 12,5 160М8 11 750 11,8-18,3 470-330 460
12к/45° - 12,5 180М8 15 750 14,1-20,1 505 - 405 495
12к/25° - 12,5 160М6 15 750 9,9-16,6 695-280 460
12к/30° - 12,5 180М6 18,5 750 12,2-19,8 740-370 495
12к/35° - 12,5 200М6 22 750 14,5-22,1 830-510 570
12к/40° - 12,5 200L6 30 750 16,0-24,8 870-610 610
12к/45° - 12,5 225М6 37 750 19,1-27,3 930-740 655

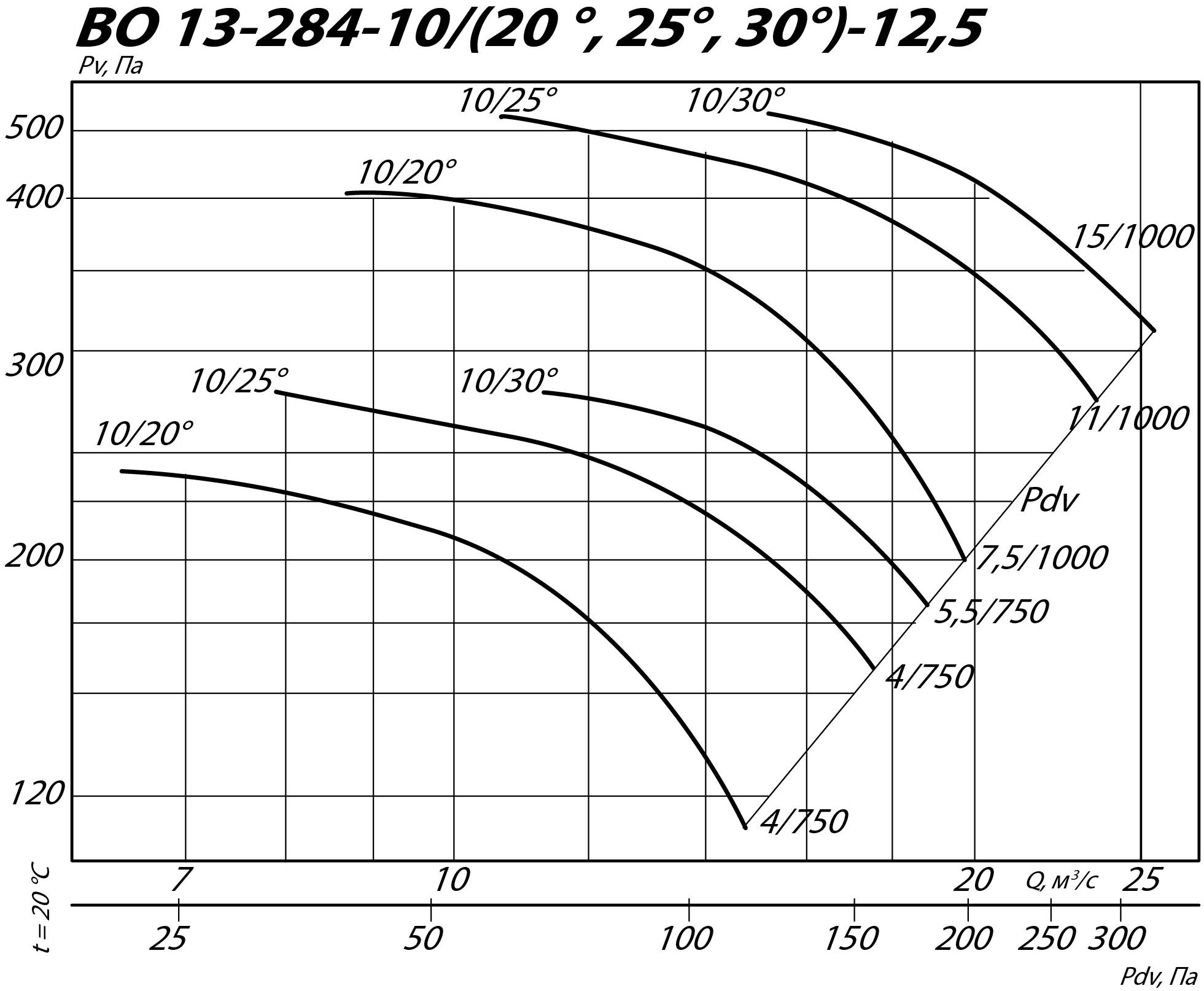

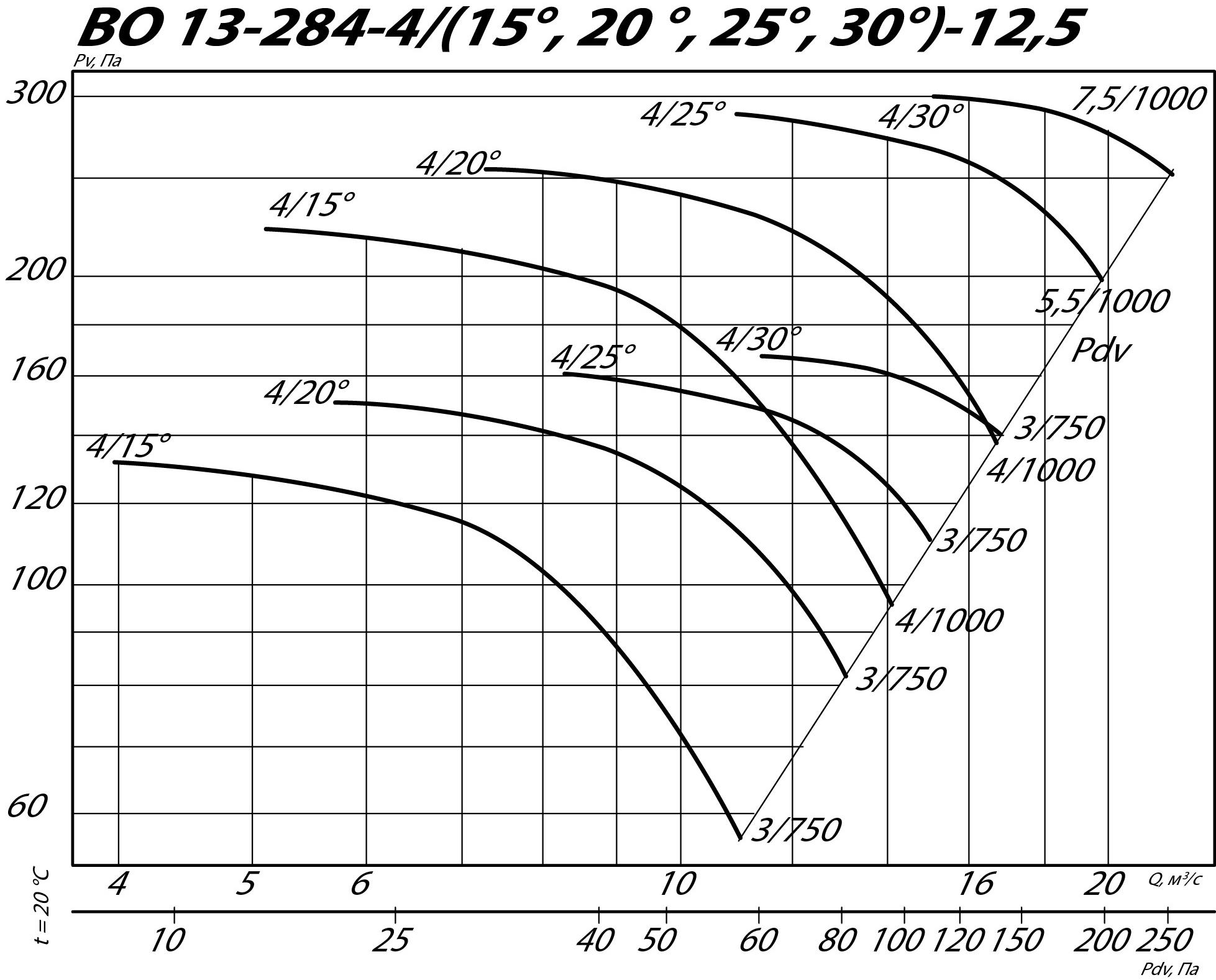

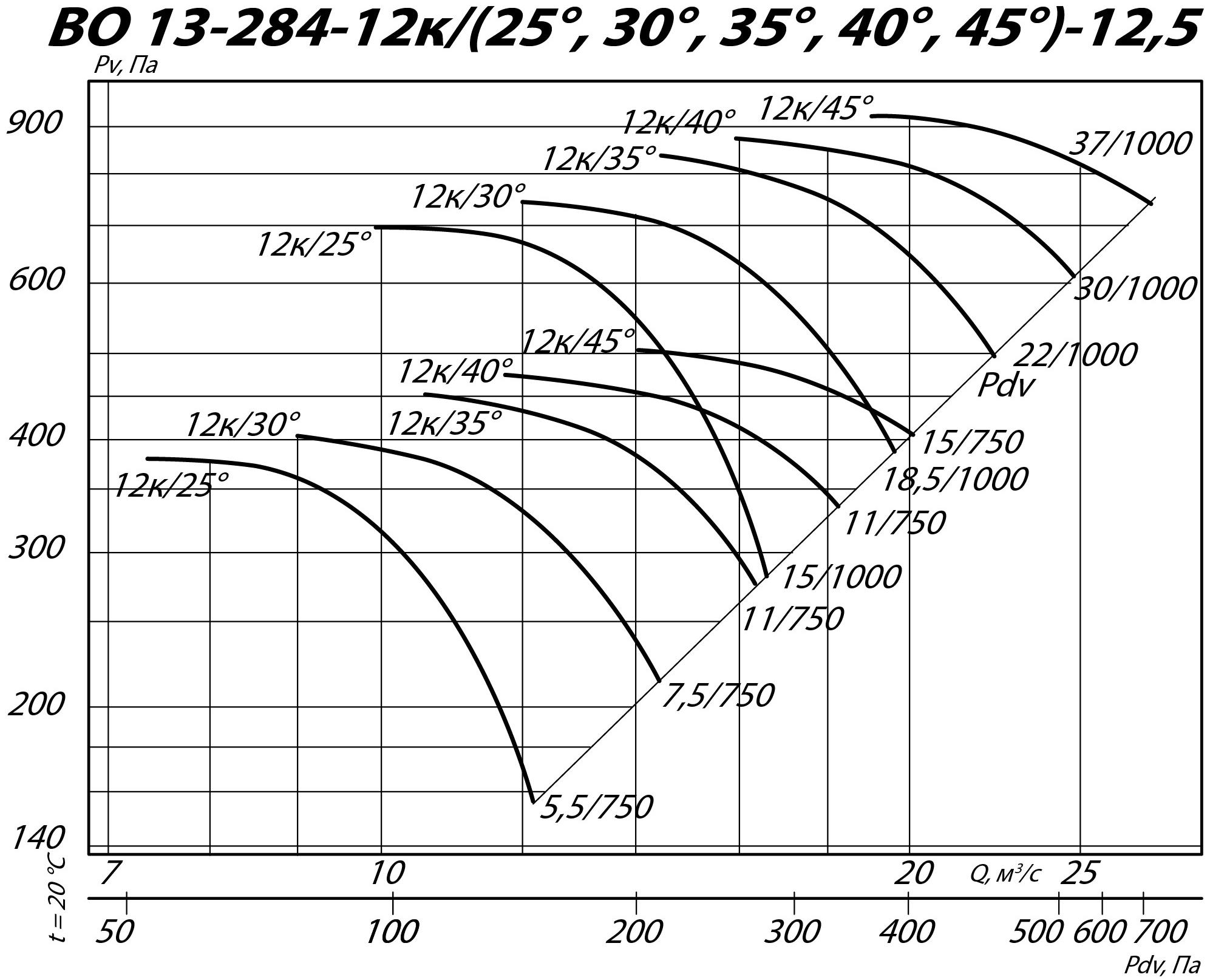

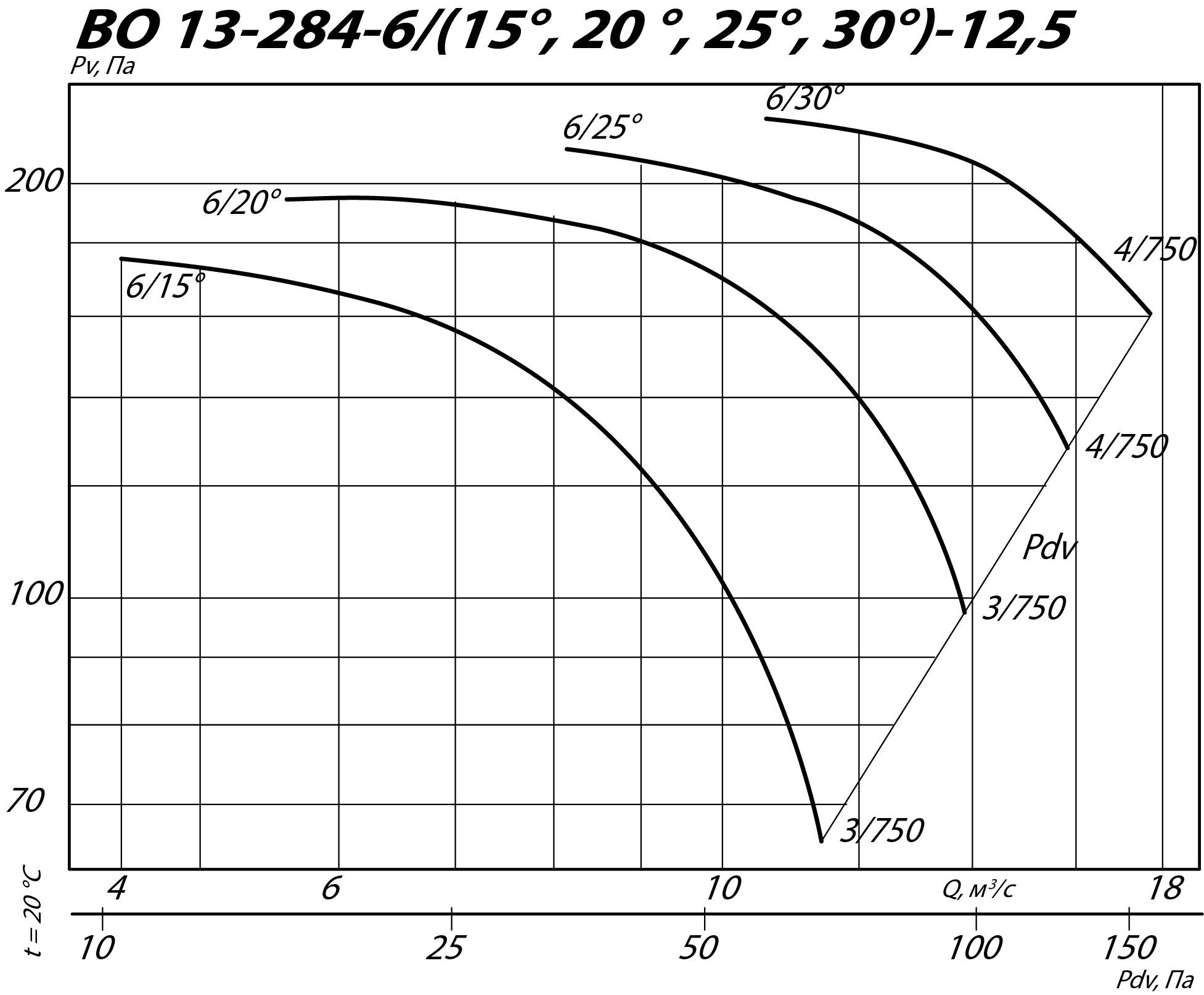

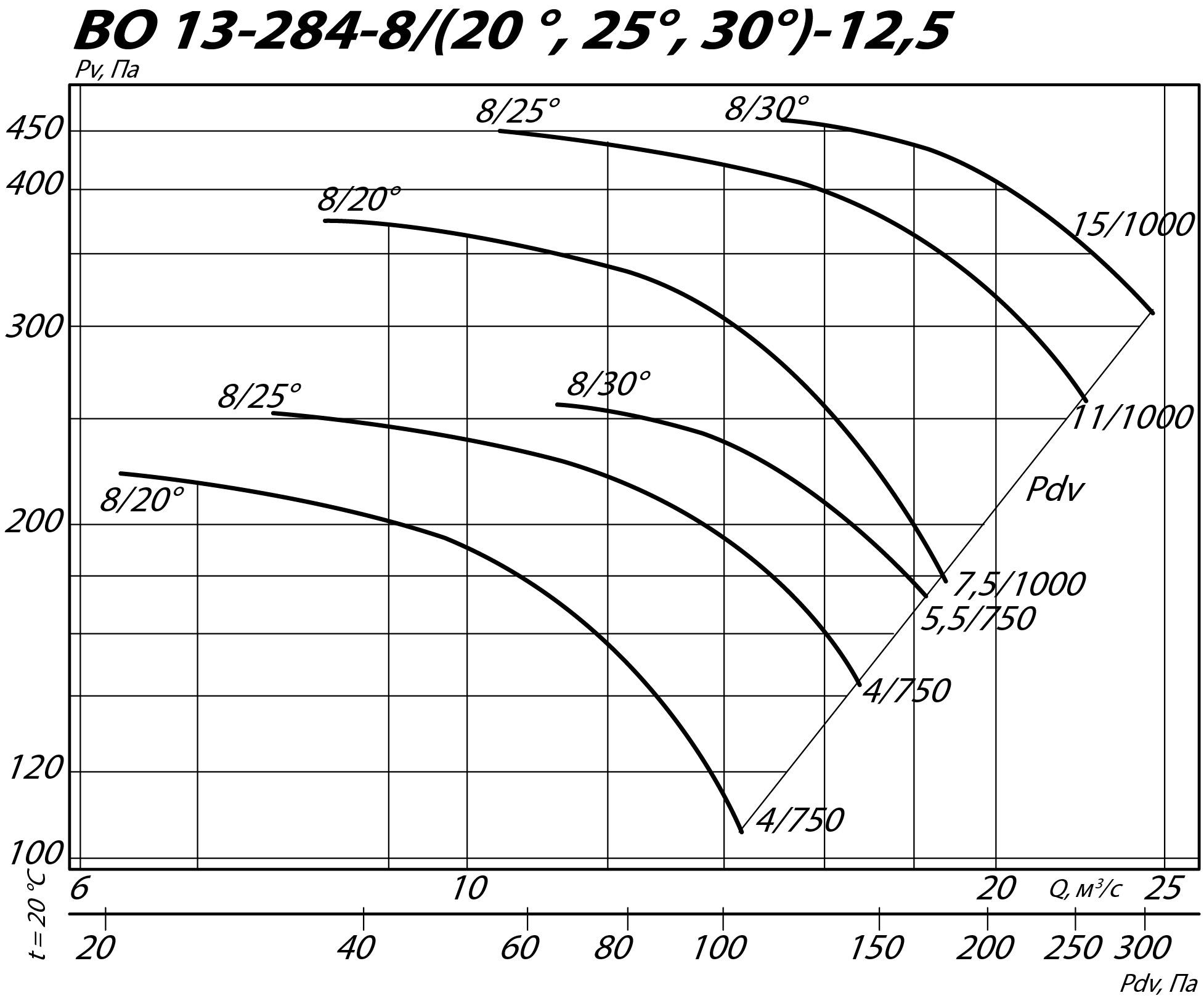

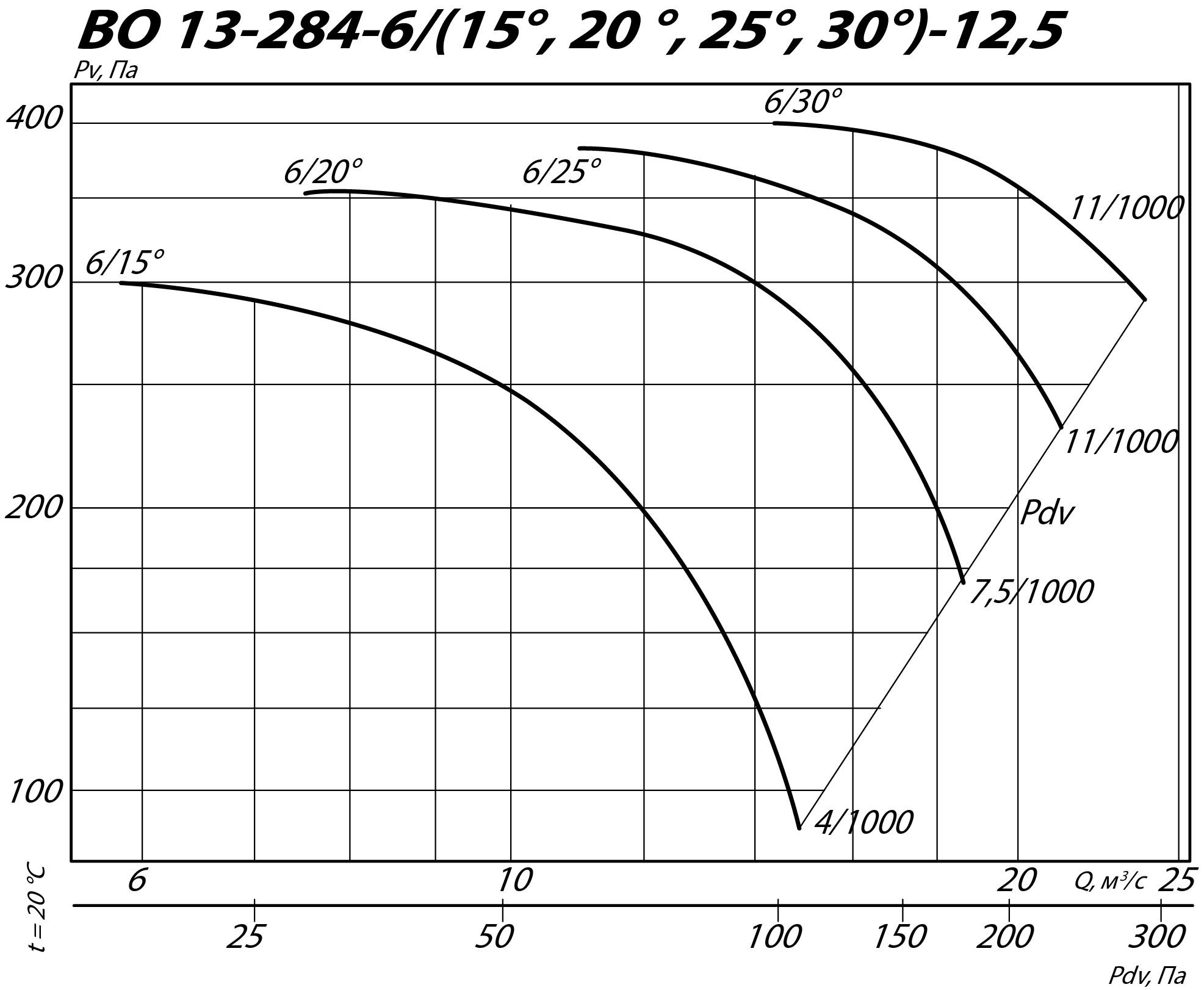

Аэродинамические характеристики осевого вентилятора ВО 13-284 №12,5

Аэродинамические характеристики осевого вентилятора ВО 13-284 №12,5
Аэродинамические характеристики осевого вентилятора ВО 13-284 №12,5
Аэродинамические характеристики осевого вентилятора ВО 13-284 №12,5
Аэродинамические характеристики осевого вентилятора ВО 13-284 №12,5
Аэродинамические характеристики осевого вентилятора ВО 13-284 №12,5
Аэродинамические характеристики осевого вентилятора ВО 13-284 №12,5

* Условные обозначения:

4/30° – ВО с четырьмя лопатками и углом установки 30°

3/750 – электродвигатель (для ВО) мощностью 3 кВт и частотой вращения 750 об./мин

Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №12,5

Осевой вентилятор ВО 13-284 №12,5
Диаметры Высота Расстояния между отверстиями для крепления
Диаметры
h эл., мм D, мм D1, мм D2, мм H, мм H1, мм H2, мм I, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм n, мм
132-160 1260 1300 1390 695 1390 --- 35 750 753 680 1120 10 15 32

Акустические характеристики осевого вентилятора ВО 13-284 №12,5

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 125 250 500 1000 2000 4000 8000 Lpa, дБА
750 94 99 100 96 90 83 73 100
1000 100 105 106 102 96 89 79 106

Особенности

Вентиляторы осевые низкого давления ВО 13-284

Вентиляторы осевые ВО 13-284 находят применение в канальных вентиляционных сетях приточного и/или вытяжного типа. Могут также эксплуатироваться в составе противодымной вентиляции, системах воздушного отопления или кондиционирования и в прочих санитарно-гигиенических целях, если условия эксплуатации не нарушают требования, установленные производителем.

Осевые вентиляторы ВО 13-284 применяются для создания принудительного воздухообмена в жилых, общественных, административных и производственных помещениях.

Рабочая среда – уличный или воздух помещений, не содержащий взрыво- и пожароопасных компонентов, липких веществ и волокнистых материалов.

Конструктивные особенности вентилятора ВО 13-284

Вентиляторы осевые ВО 13-284 выпускаются предприятием-изготовителем в полностью собранном и готовом к монтажу виде.

Функцию корпуса выполняет цилиндрическая обечайка из листового металла, на торцах которой предусмотрены фланцы с отверстиями под крепление к круглым вентиляционным воздуховодам соответствующего сечения. Подсоединение вентилятора осевого ВО 13-284 к вентканалам может быть непосредственным (с применением уплотнительной ленты) или через гибкие вставки соответствующего типоразмера.

В нижней части корпусной обечайки имеется опорная рамка для установки вентилятора ВО 13-284 на поверхность.

Внутри корпуса-обечайки размещается рабочее колесо, которое в зависимости от типоразмера агрегата может насчитывать от 3-х до 12-ти лопастей. Количество лопаток и угол их установки уточняется при оформлении заказа.

Вентиляторы осевые ВО 13-284 выпускаются в двух вариантах изготовления: 121 и К06.

Электрический двигатель размещается соосно рабочему колесу, втулка которого непосредственно напрессована на ротор.

Вентиляторы ВО 13-284 могут работать на приток воздуха, его вытяжку и в реверсивном режиме.

В дополнительную комплектацию могут быть включены направляющий и спрямляющий аппараты.

Осевые вентиляторы ВО 13-284 условия эксплуатации

Вентиляторы осевые ВО 13-284 рассчитаны на долговременную бесперебойную работу в климатических условиях У и Т по ГОСТ 1510 при температуре воздуха от -40°С до +40°С и его относительной влажности до 80%.

Среднеквадратичный уровень вибраций в месте установки вентилятора ВО 13-284 не должен превышать 2 мм/с.

Осевые вентиляторы ВО 13-284 выпускаются заводом-изготовителем в 11-ти стандартных типоразмерах. В базовом варианте агрегаты имеют общепромышленное исполнение (из конструкционной низкоуглеродистой стали). Также можно заказать и купить вентиляторы ВО 13-284 в коррозионностойком или взрывозащищенном исполнениях.

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
В (В1) Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
