«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 13-284 16

Артикул товара: 33057

Осевой вентилятор ВО 13-284 16

«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 13-284 16 — это модель серии Осевые вентиляторы ВО 13-284. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена: Узнайте цену по запросу
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор осевой ВО 13-284 №16 низкого давления производится по ТУ 4861-002-85589750-2008.

Осевой вентилятор ВО 13-284 №16 устанавливается в вентиляционных сетях приточно-вытяжного типа, в системах отопления и кондиционирования, противодымной защиты зданий и сооружений различного назначения. Направление вращения – против часовой стрелки (ЛЕВ) или по часовой (ПР), направление воздушного потока – от двигателя, к двигателю или реверсивное. Вентиляторы ВО 13-284-16 работают в вертикальном и горизонтальном положении, в дополнительную комплектацию могут быть включены направляющий и спрямляющий аппараты.

Технические характеристики Осевые вентиляторы ВО 13-284 №16,0

Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м3 Полное давление, Па Масса, кг
4/15°- 16 160М8 11 750 8,5-23,3 230-98 660
4/20°- 16 160М8 11 750 12,1-27,5 260-145 660
4/25°- 16 160М8 11 750 17,6-31,8 275-190 660
4/30°- 16 160М8 11 750 24,3-35,5 285-245 660
6/15°- 16 160М8 11 750 9,7-24,6 305-115 660
6/20°- 16 160М8 11 750 12,1-29,7 340-170 660
6/25°- 16 180М8 15 750 17,6-34,0 365-225 695
6/30°- 16 180М8 15 750 23,0-38,1 385-280 695
8/20°- 16 160М8 11 750 13,7-30,9 385-185 660
8/25°- 16 180М8 15 750 16,7-36,1 435-250 695
8/30°- 16 180М8 18,5 750 24,4-39,5 445-300 695
10/20°- 16 160М8 11 750 13,9-31,7 415-195 660
10/25°- 16 180М8 15 750 17,1-38,0 495-270 695
10/30°- 16 200L8 22 750 24,5-40,6 495-315 810

Исполнение К06 Типоразмер двигаеля Установочная мощность, кВт Частота вращения Производительность, м3 Полное давление, Масса, кг
12к/25° - 16 200М8 18,5 750 15,3-25,6 620-250 770
12к/30° - 16 225М8 30 750 18,9-30,7 660-330 855
12к/35° - 16 250S8 37 750 22,4-34,2 740-450 990
12к/40° - 16 250S8 37 750 24,8-38,2 775-540 990
12к/45° - 16 250М8 45 750 29,5-42,2 825-660 1040

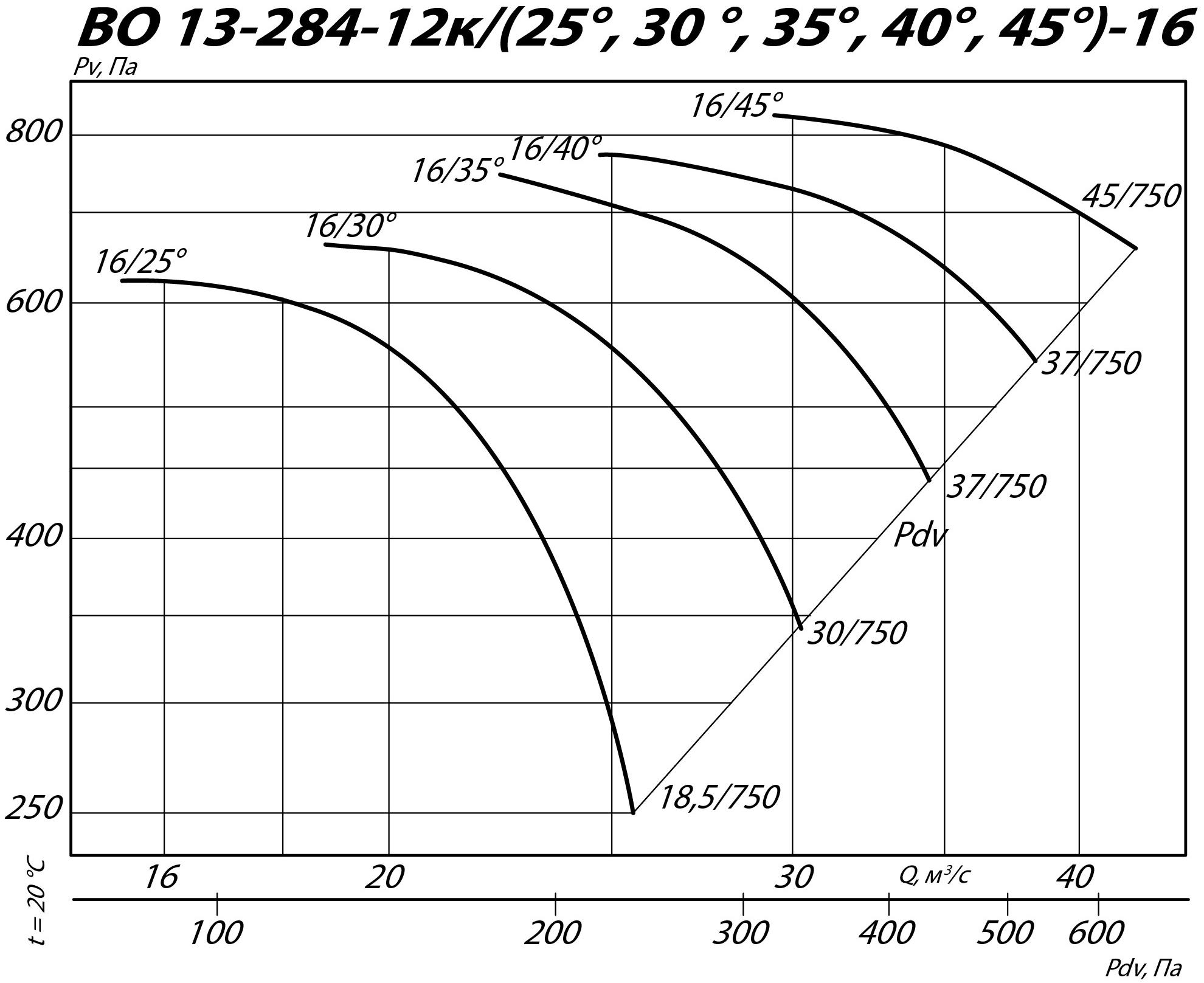

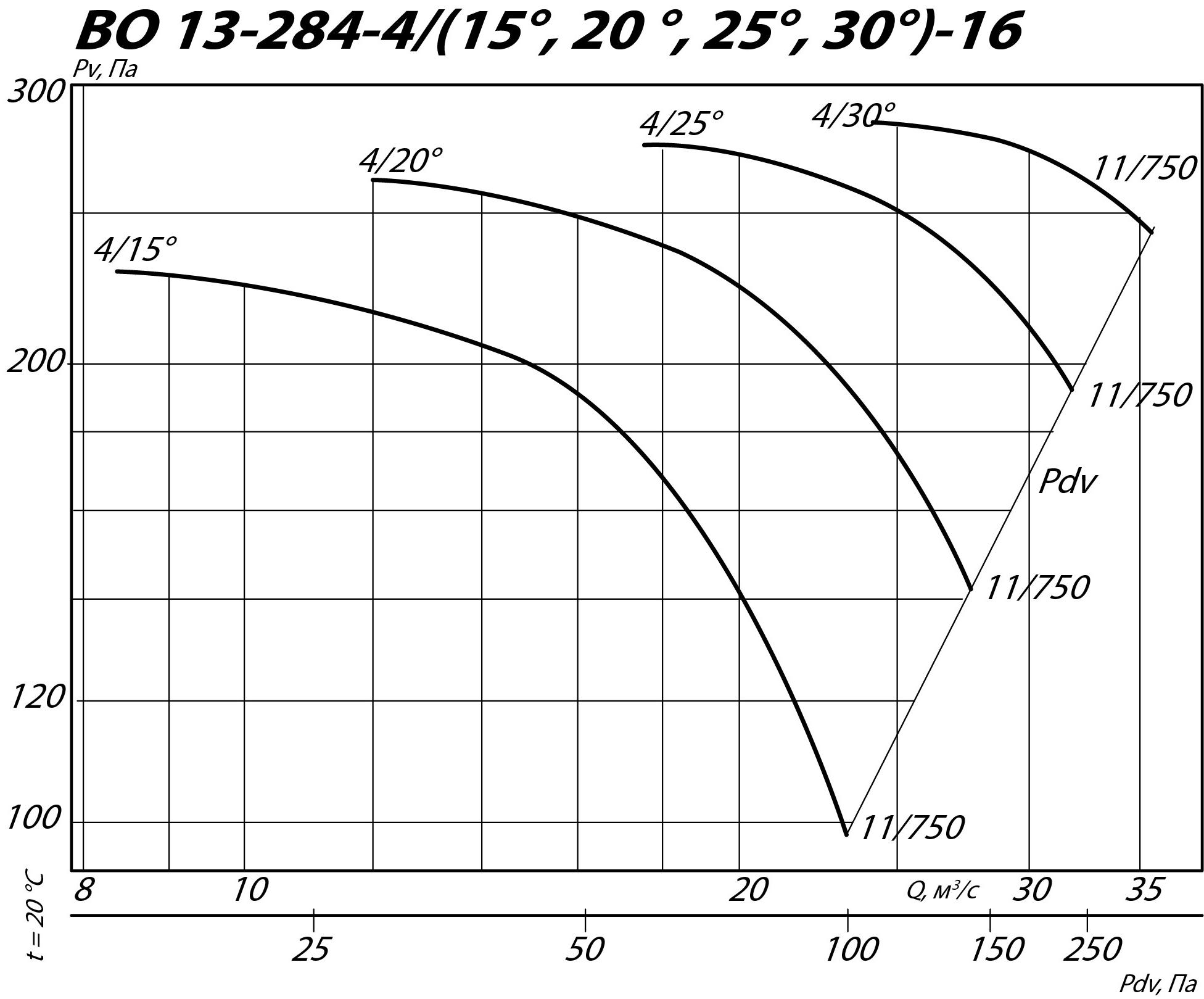

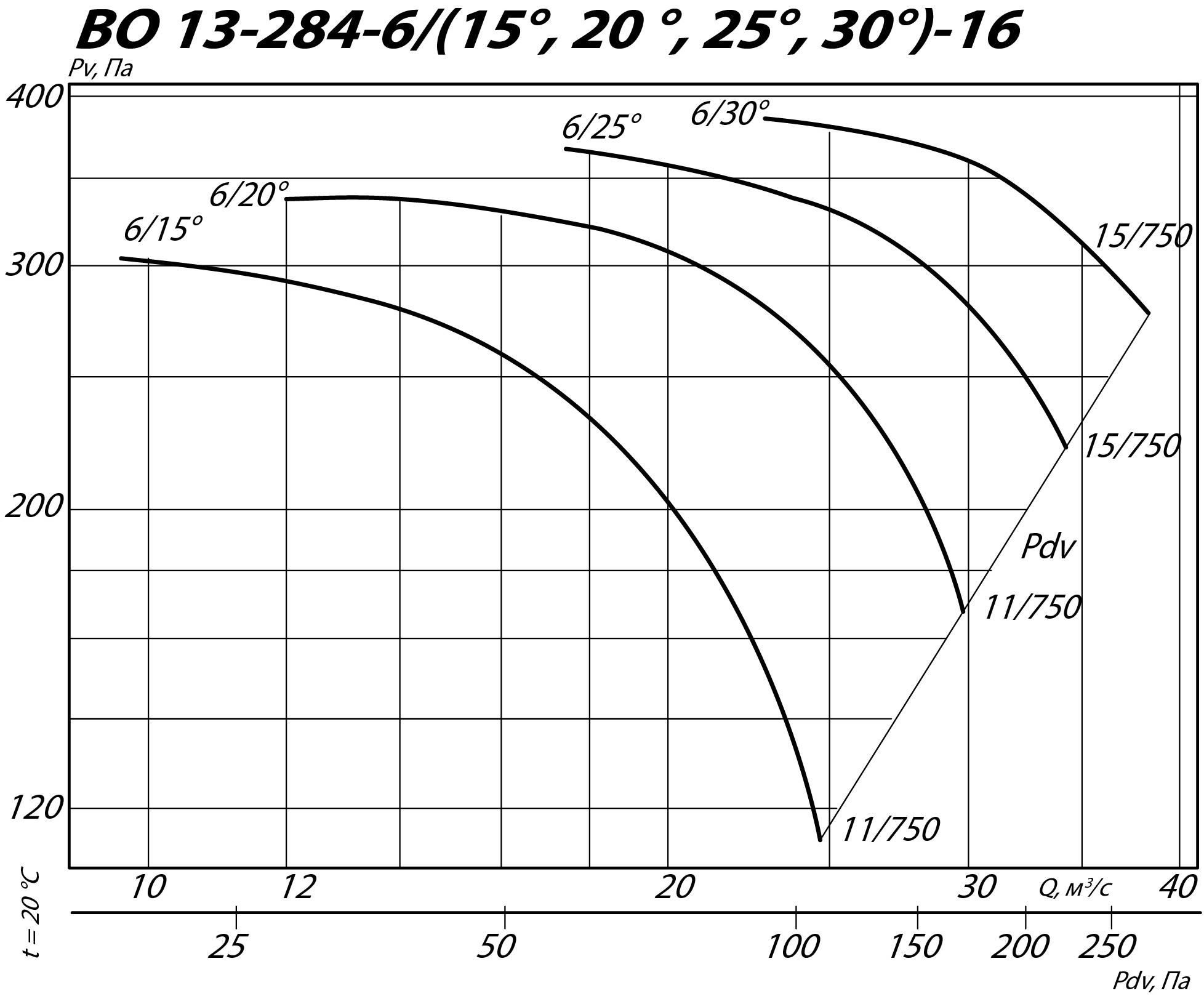

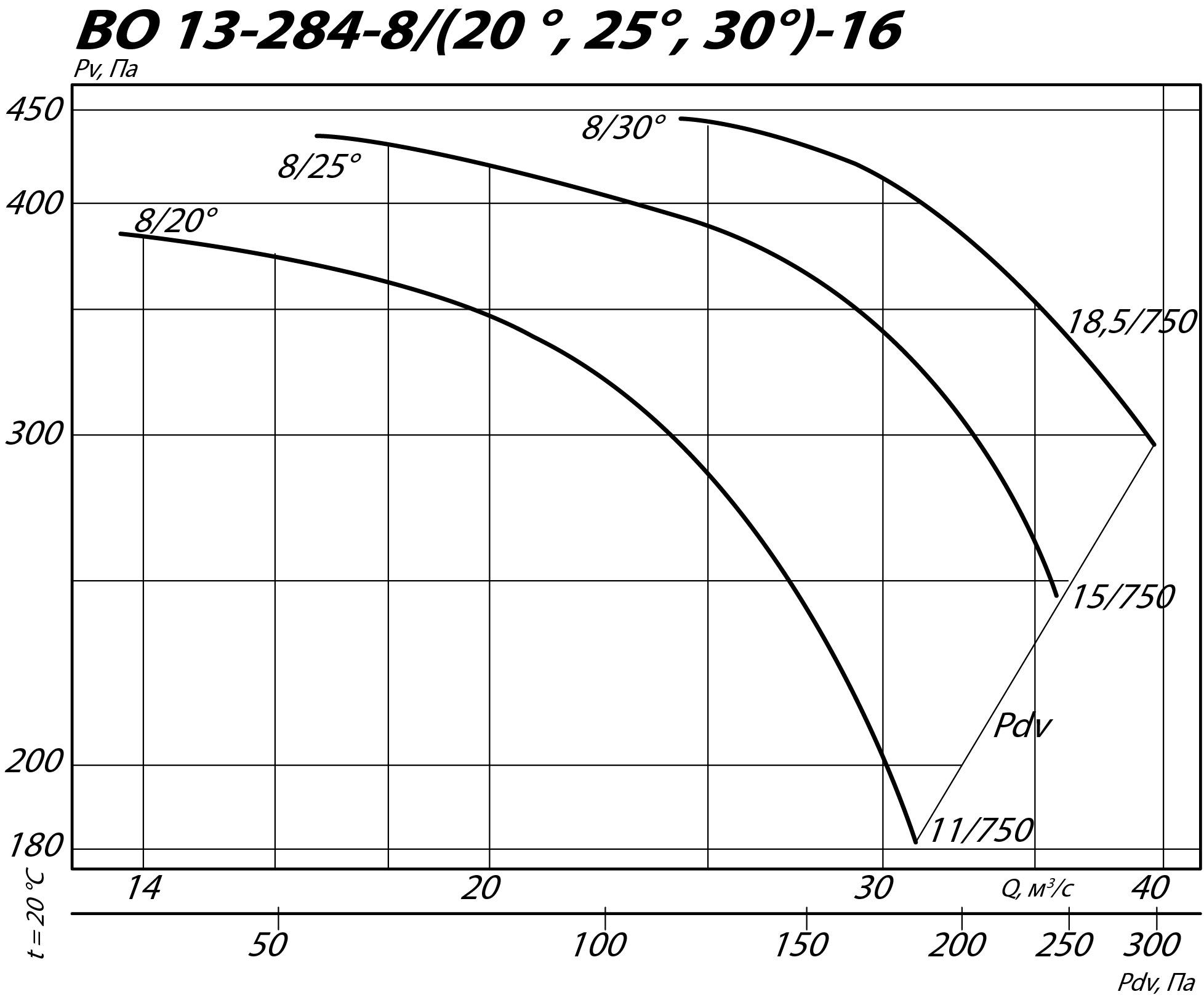

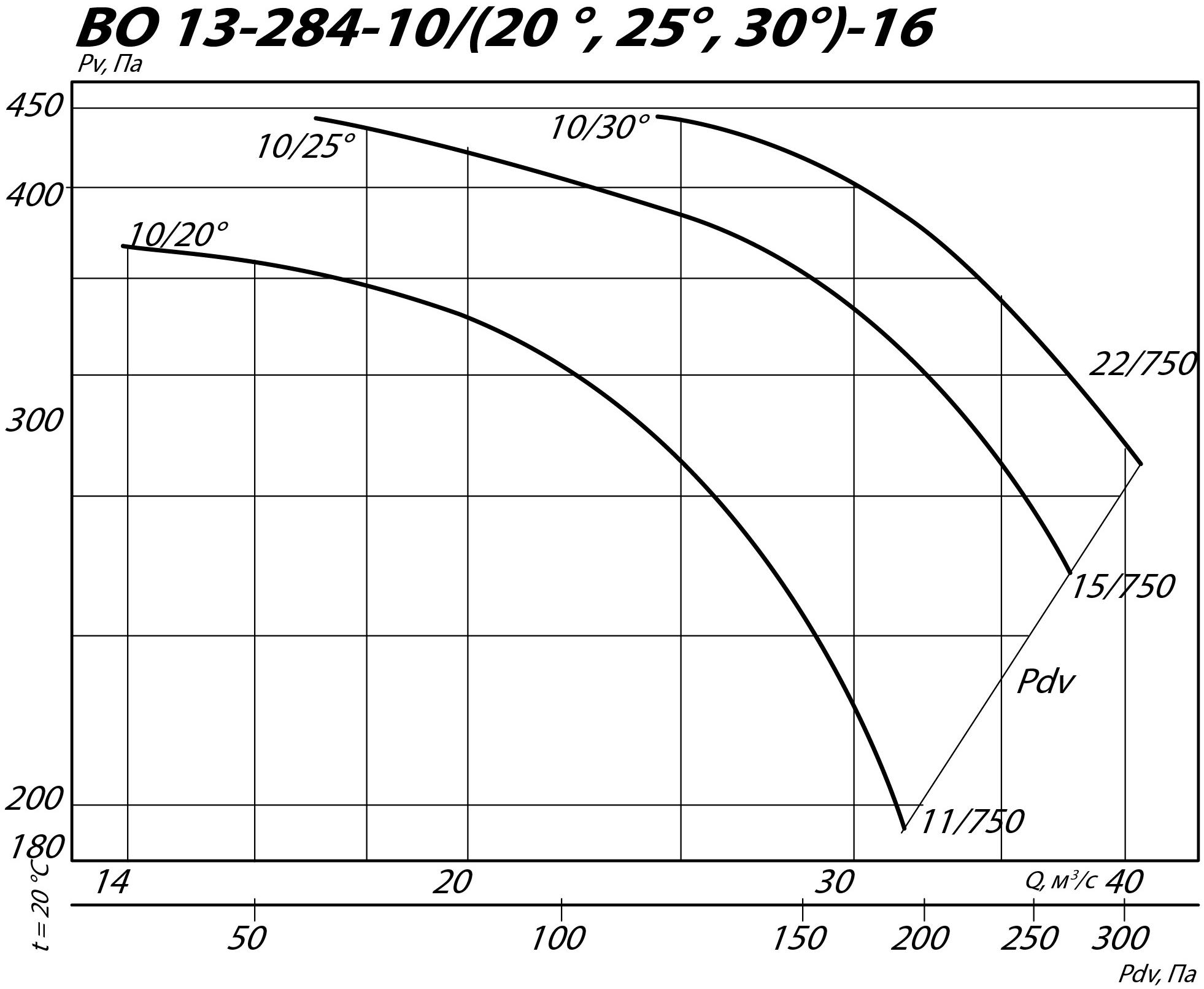

Аэродинамические характеристики осевого вентилятора ВО 13-284 №16

Аэродинамические характеристики осевого вентилятора ВО 13-284 №16
Аэродинамические характеристики осевого вентилятора ВО 13-284 №16
Аэродинамические характеристики осевого вентилятора ВО 13-284 №16
Аэродинамические характеристики осевого вентилятора ВО 13-284 №16
Аэродинамические характеристики осевого вентилятора ВО 13-284 №16

* Условные обозначения:

4/30° – ВО с четырьмя лопатками и углом установки 30°

11/750 – электродвигатель (для ВО) мощностью 11 кВт и частотой вращения 750 об./мин

Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №16

Осевой вентилятор ВО 13-284 №16
Диаметры Высота Расстояния между отверстиями для крепления
Диаметры
h эл., мм D, мм D1, мм D2, мм H, мм H1, мм H2, мм I, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм n, мм
160-250 1615 1700 1760 880 1760 --- 50 1000 1200 900 1650 12 24 28

Акустические характеристики осевого вентилятора ВО 13-284 №16

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 125 250 500 1000 2000 4000 8000 Lpa, дБА
750 102 107 108 105 99 93 85 108

Особенности

Вентиляторы осевые низкого давления ВО 13-284

Вентиляторы осевые ВО 13-284 находят применение в канальных вентиляционных сетях приточного и/или вытяжного типа. Могут также эксплуатироваться в составе противодымной вентиляции, системах воздушного отопления или кондиционирования и в прочих санитарно-гигиенических целях, если условия эксплуатации не нарушают требования, установленные производителем.

Осевые вентиляторы ВО 13-284 применяются для создания принудительного воздухообмена в жилых, общественных, административных и производственных помещениях.

Рабочая среда – уличный или воздух помещений, не содержащий взрыво- и пожароопасных компонентов, липких веществ и волокнистых материалов.

Конструктивные особенности вентилятора ВО 13-284

Вентиляторы осевые ВО 13-284 выпускаются предприятием-изготовителем в полностью собранном и готовом к монтажу виде.

Функцию корпуса выполняет цилиндрическая обечайка из листового металла, на торцах которой предусмотрены фланцы с отверстиями под крепление к круглым вентиляционным воздуховодам соответствующего сечения. Подсоединение вентилятора осевого ВО 13-284 к вентканалам может быть непосредственным (с применением уплотнительной ленты) или через гибкие вставки соответствующего типоразмера.

В нижней части корпусной обечайки имеется опорная рамка для установки вентилятора ВО 13-284 на поверхность.

Внутри корпуса-обечайки размещается рабочее колесо, которое в зависимости от типоразмера агрегата может насчитывать от 3-х до 12-ти лопастей. Количество лопаток и угол их установки уточняется при оформлении заказа.

Вентиляторы осевые ВО 13-284 выпускаются в двух вариантах изготовления: 121 и К06.

Электрический двигатель размещается соосно рабочему колесу, втулка которого непосредственно напрессована на ротор.

Вентиляторы ВО 13-284 могут работать на приток воздуха, его вытяжку и в реверсивном режиме.

В дополнительную комплектацию могут быть включены направляющий и спрямляющий аппараты.

Осевые вентиляторы ВО 13-284 условия эксплуатации

Вентиляторы осевые ВО 13-284 рассчитаны на долговременную бесперебойную работу в климатических условиях У и Т по ГОСТ 1510 при температуре воздуха от -40°С до +40°С и его относительной влажности до 80%.

Среднеквадратичный уровень вибраций в месте установки вентилятора ВО 13-284 не должен превышать 2 мм/с.

Осевые вентиляторы ВО 13-284 выпускаются заводом-изготовителем в 11-ти стандартных типоразмерах. В базовом варианте агрегаты имеют общепромышленное исполнение (из конструкционной низкоуглеродистой стали). Также можно заказать и купить вентиляторы ВО 13-284 в коррозионностойком или взрывозащищенном исполнениях.

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
В (В1) Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
