«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 13-284 9
Артикул товара: 33053
«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 13-284 9 — это модель серии Осевые вентиляторы ВО 13-284. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
81 730 руб.
В наличии. Доставка по Москве.
Документация
Описание
Вентилятор осевой ВО 13-284 №9 низкого давления производится по ТУ 4861-002-85589750-2008.
Осевой вентилятор ВО 13-284 №9 устанавливается в вентиляционных сетях приточно-вытяжного типа, в системах отопления и кондиционирования, противодымной защиты зданий и сооружений различного назначения. Направление вращения – против часовой стрелки (ЛЕВ) или по часовой (ПР), направление воздушного потока – от двигателя, к двигателю или реверсивное. Вентиляторы ВО 13-284-9 работают в вертикальном и горизонтальном положении, в дополнительную комплектацию могут быть включены направляющий и спрямляющий аппараты.
Технические характеристики Осевые вентиляторы ВО 13-284 №9,0
| Исполнение 121 | Типоразмер двигателя | Установочная мощность, кВт | Частота вращения РК, об/мин | Производительность, м3/с | Полное давление, Па | Масса, кг |
| 4/15°-9 | 100L6 | 2,2 | 1000 | 1,9 - 5,2 | 115 - 45 | 160 |
| 4/20°-9 | 100L6 | 2,2 | 1000 | 2,7 - 6,1 | 130 - 70 | 160 |
| 4/25°-9 | 100L6 | 2,2 | 1000 | 3,9 - 7,1 | 140 - 95 | 160 |
| 4/30°-9 | 100L6 | 2,2 | 1000 | 5,4 - 7,9 | 145 - 120 | 160 |
| 4/15°-9 | 100S4 | 3 | 1500 | 2,9 - 8,0 | 270 - 115 | 155 |
| 4/20°-9 | 100L4 | 4 | 1500 | 4,1 - 9,5 | 310 - 170 | 160 |
| 4/25°-9 | 112М4 | 5,5 | 1500 | 6,0 - 10,0 | 330 - 220 | 175 |
| 4/30°-9 | 132S4 | 7,5 | 1500 | 8,3 - 12,2 | 340 - 290 | 175 |
| 6/15°-9 | 100L6 | 2,2 | 1000 | 2,1 - 5,5 | 150 - 55 | 160 |
| 6/20°-9 | 100L6 | 2,2 | 1000 | 2,7 - 6,6 | 170 - 85 | 160 |
| 6/25°-9 | 100L6 | 2,2 | 1000 | 3,9 - 7,6 | 185 - 110 | 160 |
| 6/30°-9 | 112МА6 | 3 | 1000 | 5,1 - 8,5 | 195 - 140 | 175 |
| 6/15°-9 | 100L4 | 4 | 1500 | 3,3 - 8,5 | 365 - 135 | 160 |
| 6/20°-9 | 112М4 | 5,5 | 1500 | 4,1 - 10,2 | 400 - 200 | 175 |
| 6/25°-9 | 132S4 | 7,5 | 1500 | 6,1 - 12,9 | 450 - 275 | 195 |
| 6/30°-9 | 132М4 | 11 | 1500 | 8,0 - 13,3 | 470 - 2340 | 210 |
| 8/20°-9 | 100L6 | 2,2 | 1000 | 3,0 - 6,9 | 190 - 90 | 160 |
| 8/25°-9 | 112МА6 | 3 | 1000 | 3,7 - 8,1 | 215 - 120 | 175 |
| 8/30°-9 | 112МА6 | 3 | 1000 | 5,4 - 8,8 | 220 - 150 | 175 |
| 8/20°-9 | 112М4 | 5,5 | 1500 | 4,7 - 10,7 | 455 - 215 | 175 |
| 8/25°-9 | 132М4 | 11 | 1500 | 5,8 - 12,6 | 530 - 300 | 195 |
| 8/30°-9 | 132М4 | 11 | 1500 | 8,5 - 13,8 | 545 - 365 | 210 |
| 10/20°-9 | 100L6 | 2,2 | 1000 | 3,1 - 7,1 | 210 - 95 | 160 |
| 10/25°-9 | 112МА6 | 3 | 1000 | 3,8 - 8,5 | 245 - 135 | 175 |
| 10/30°-9 | 112МВ6 | 4 | 1000 | 5,5 - 9,1 | 250 - 115 | 175 |
| 10/20°-9 | 132S6 | 7,5 | 1500 | 4,8 - 11,1 | 510 - 235 | 195 |
| 10/25°-9 | 132М4 | 11 | 1500 | 6,0 - 13,3 | 600 - 330 | 210 |
| 10/30°-9 | 132М4 | 11 | 1500 | 8,5 - 14,2 | 605 - 385 | 210 |

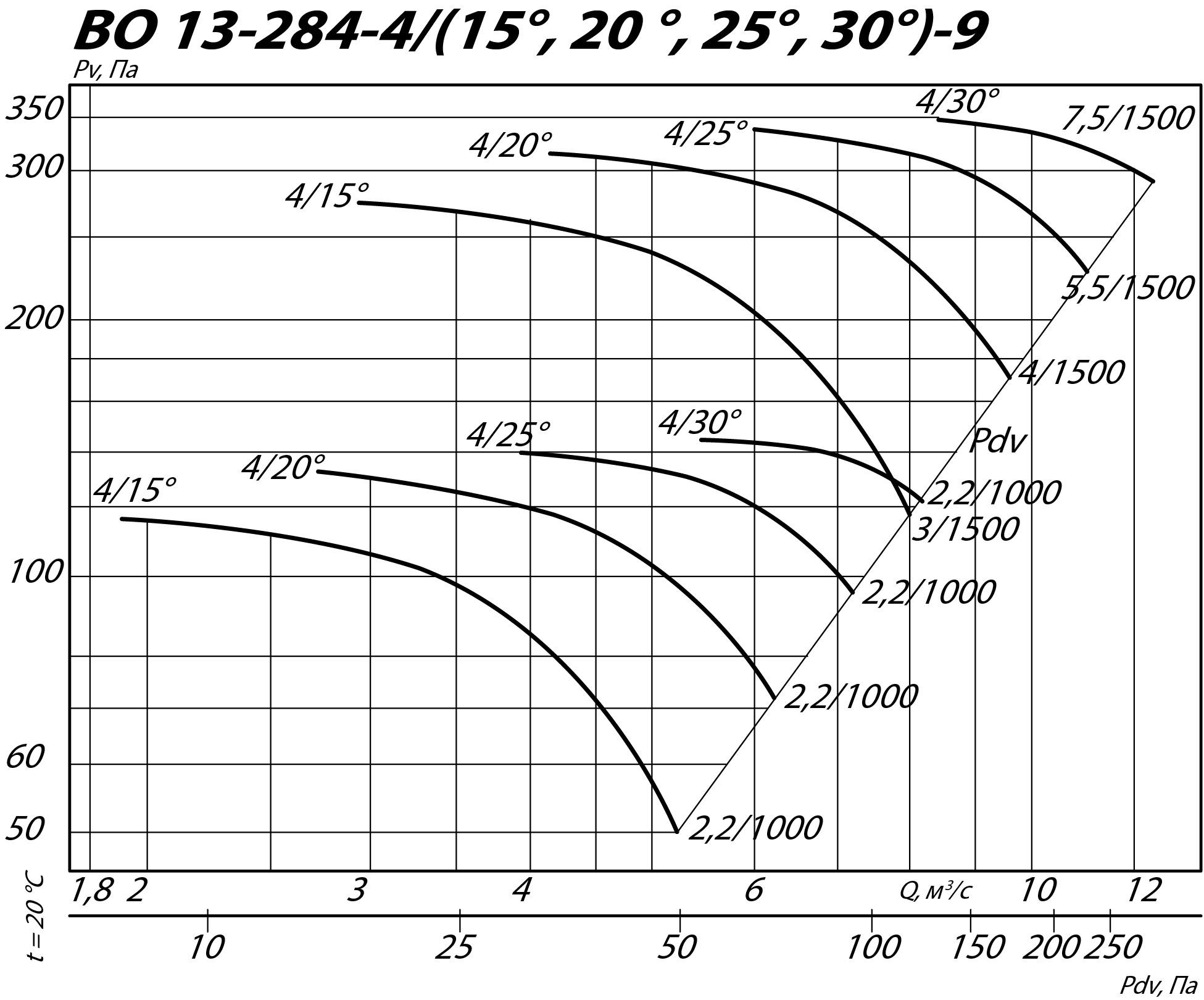

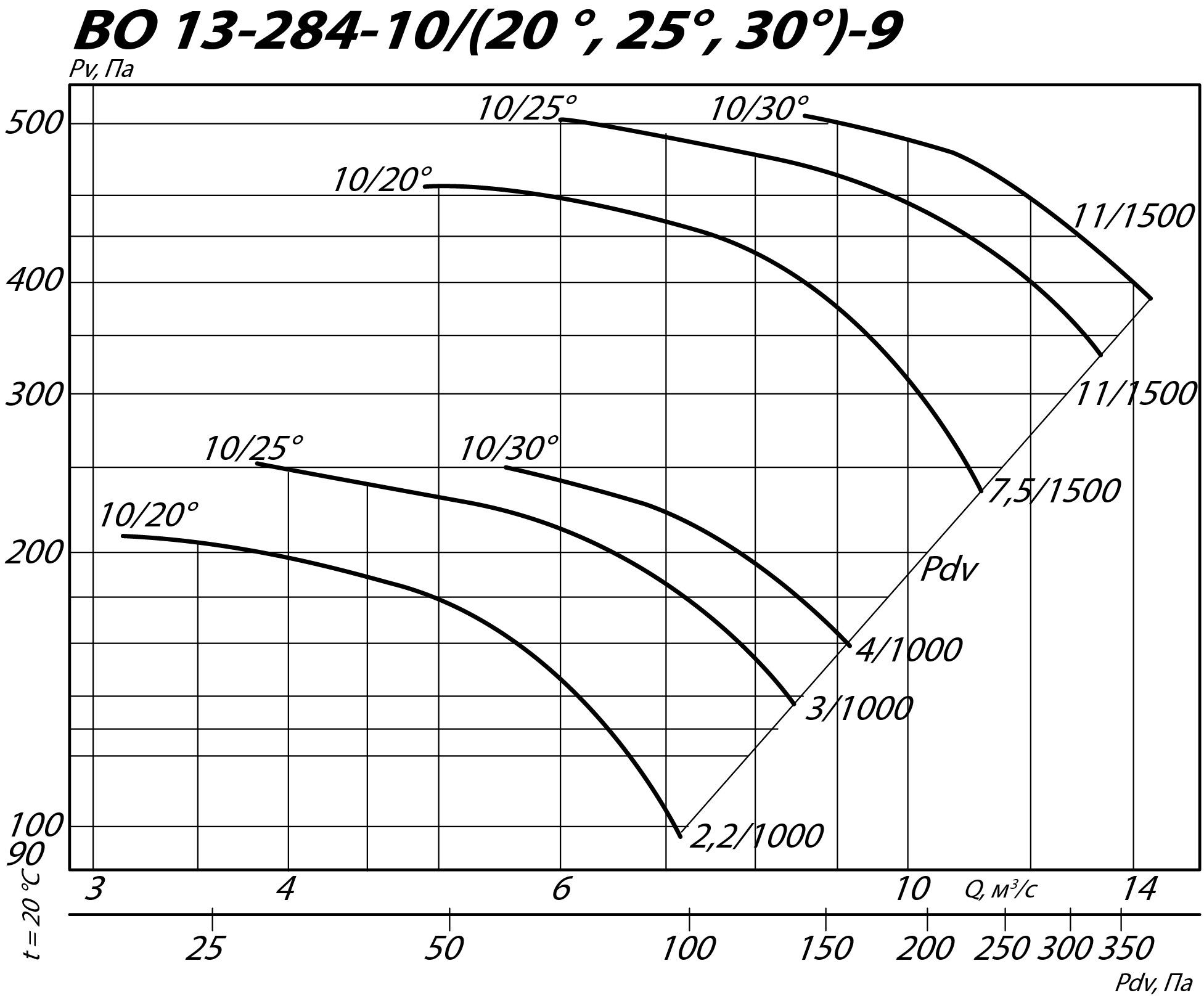

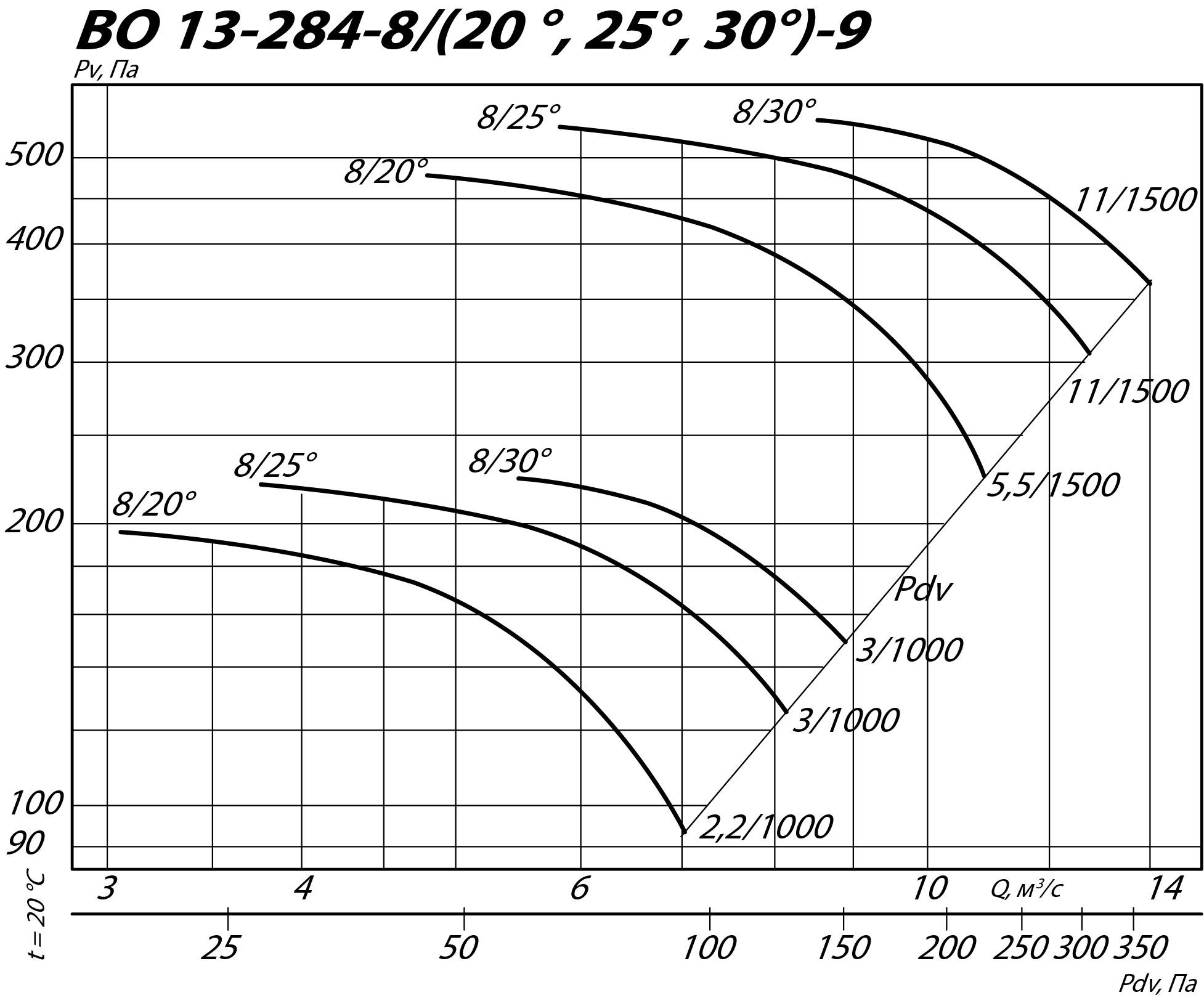

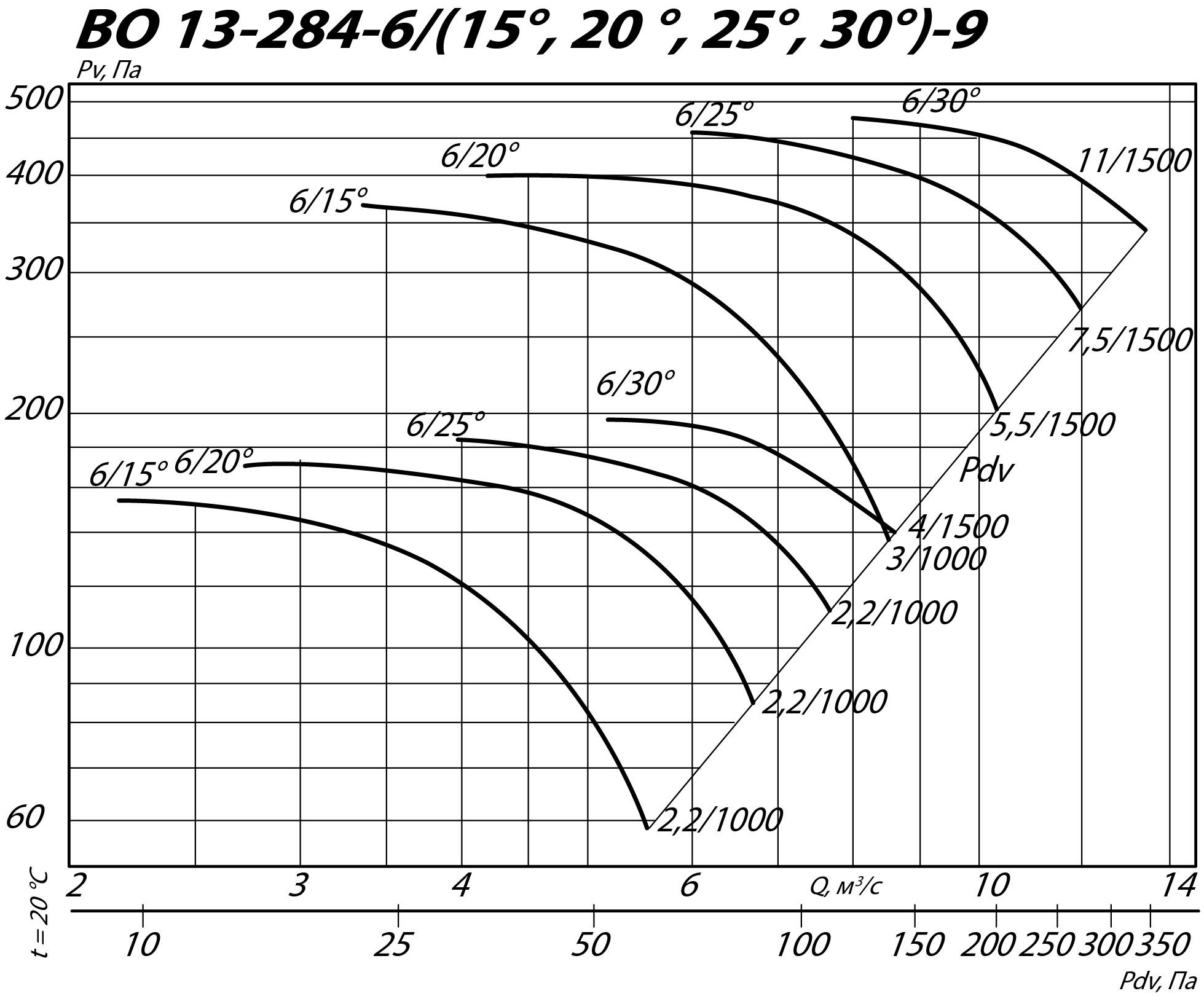

Аэродинамические характеристики осевого вентилятора ВО 13-284 №9
* Условные обозначения:
4/30° – ВО с четырьмя лопатками и углом установки 30°
15/1000 – электродвигатель (для ВО) мощностью 15 кВт и частотой вращения 1000 об./мин
Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №9
| Диаметры | Высота | Расстояния между отверстиями для крепления | Диаметры | |||||||||||
| h эл., мм | D, мм | D1, мм | D2, мм | H, мм | H1, мм | H2, мм | I, мм | L, мм | L1max, мм | L2, мм | b, мм | d, мм | d1, мм | n, мм |
| 112-160 | 910 | 950 | 1020 | 510 | 1020 | --- | 25 | 600 | 699 | 550 | 750 | 10 | 15 | 32 |
Акустические характеристики осевого вентилятора ВО 13-284 №9
| Значение Lpi в октавных полосах f, Гц | ||||||||
| Частота вращения, об/мин | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 87 | 98 | 97 | 93 | 87 | 79 | 71 | 98 |
| 1500 | 93 | 96 | 97 | 94 | 90 | 85 | 80 | 95 |
Особенности
Вентиляторы осевые низкого давления ВО 13-284
Вентиляторы осевые ВО 13-284 находят применение в канальных вентиляционных сетях приточного и/или вытяжного типа. Могут также эксплуатироваться в составе противодымной вентиляции, системах воздушного отопления или кондиционирования и в прочих санитарно-гигиенических целях, если условия эксплуатации не нарушают требования, установленные производителем.
Осевые вентиляторы ВО 13-284 применяются для создания принудительного воздухообмена в жилых, общественных, административных и производственных помещениях.
Рабочая среда – уличный или воздух помещений, не содержащий взрыво- и пожароопасных компонентов, липких веществ и волокнистых материалов.
Вентиляторы осевые ВО 13-284 выпускаются предприятием-изготовителем в полностью собранном и готовом к монтажу виде.
Функцию корпуса выполняет цилиндрическая обечайка из листового металла, на торцах которой предусмотрены фланцы с отверстиями под крепление к круглым вентиляционным воздуховодам соответствующего сечения. Подсоединение вентилятора осевого ВО 13-284 к вентканалам может быть непосредственным (с применением уплотнительной ленты) или через гибкие вставки соответствующего типоразмера.
В нижней части корпусной обечайки имеется опорная рамка для установки вентилятора ВО 13-284 на поверхность.
Внутри корпуса-обечайки размещается рабочее колесо, которое в зависимости от типоразмера агрегата может насчитывать от 3-х до 12-ти лопастей. Количество лопаток и угол их установки уточняется при оформлении заказа.
Вентиляторы осевые ВО 13-284 выпускаются в двух вариантах изготовления: 121 и К06.
Электрический двигатель размещается соосно рабочему колесу, втулка которого непосредственно напрессована на ротор.
Вентиляторы ВО 13-284 могут работать на приток воздуха, его вытяжку и в реверсивном режиме.
В дополнительную комплектацию могут быть включены направляющий и спрямляющий аппараты.
Осевые вентиляторы ВО 13-284 условия эксплуатации
Вентиляторы осевые ВО 13-284 рассчитаны на долговременную бесперебойную работу в климатических условиях У и Т по ГОСТ 1510 при температуре воздуха от -40°С до +40°С и его относительной влажности до 80%.
Среднеквадратичный уровень вибраций в месте установки вентилятора ВО 13-284 не должен превышать 2 мм/с.
Осевые вентиляторы ВО 13-284 выпускаются заводом-изготовителем в 11-ти стандартных типоразмерах. В базовом варианте агрегаты имеют общепромышленное исполнение (из конструкционной низкоуглеродистой стали). Также можно заказать и купить вентиляторы ВО 13-284 в коррозионностойком или взрывозащищенном исполнениях.
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В (В1) | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
