«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 14-46 10,0

Артикул товара: 32970

Радиальный вентилятор ВЦ 14-46 10,0
Радиальный вентилятор ВЦ 14-46 10,0 - фото 2

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 14-46 10,0 — это модель серии Радиальные вентиляторы ВЦ 14-46. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
418 310 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВЦ 14-46 №10 среднего давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВЦ 14-46 №10 изготавливается по 5-ой конструктивной схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 10400 м³/ч до 94500 м³/ч., предельная температура рабочей среды до +80°С. Вентиляторы ВЦ 14-46-10 применяют в системах вентиляции и отопления помещений различной площади и назначения, где требуется высокий КПД и низкий уровень шума. Могут подключаться к системе воздуховодов, устанавливаться на крыше или стенах здания.

Технические характеристики Радиальные вентиляторы ВЦ 14-46 №10,0 , исполнение 5

Электродвигатель Параметры в рабочей зоне Виброизоляторы
Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3
Полное давление, Па Масса*, кг Марка Количество в комплекте
250 5,5 подбор 10,4 - 34,1 240 - 300
600 без ЭД ДО-43
10
280 7,5 подбор 11,7 - 37,1 295 - 365
320 11 подбор 13,5 - 42,1 380 - 500
360 15 подбор 14,8 - 48,1 490 - 630
410 22 подбор 16,8 - 55,1 620 - 810
460 30 подбор 19,1 - 60,2 790 - 1040
520 45 подбор 22,1 - 69,1 1000 - 1280
570 55 подбор 23,5 - 75,1 1200 - 1600
630 75 подбор 26,1 - 84,3 1450 - 1950
700 110 подбор 28,4 - 94,5 1810 - 2420

*При изменении типа двигателя масса может меняться

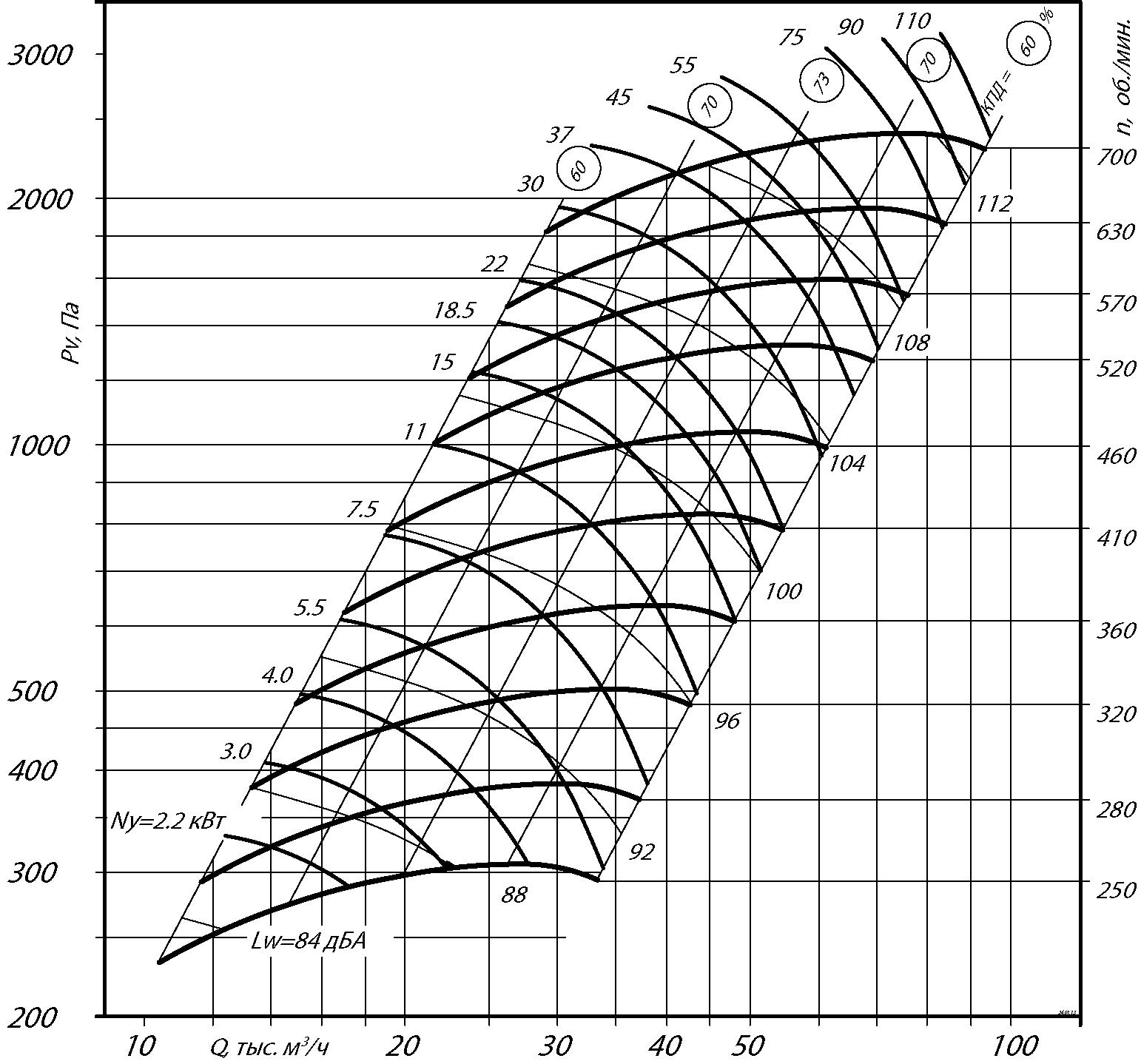

Аэродинамические характеристики радиального вентилятора ВЦ 14-46 №10, Исполнение 5

Аэродинамические характеристики радиального вентилятора ВЦ 14-46 №10, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №10, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №10, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №10, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №10, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №10, Исполнение 5
Диаметры Диаметры Расстояния между отверстиями для крепления
А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
650 1000 1040 700 700 --- --- 754 754 1237 1455 452 223 223 345 726
Размеры Диаметры Диаметры Количество отверстий
L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
318 1237 1237 828 12 10 16 --- --- 646 16 4 --- --- 10

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №10, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2374 1030 1883 646 2283 939 2421 1184 2218 874 2267 1030
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
--- --- --- --- 1990 646 1982 745 2528 1184 1917 680
Радиальный вентилятор ВЦ 14-46 №10,0

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №10, Исполнение 5 (спец.), зависящие от положения корпуса

ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2088 745 1883 646 2024 680 2421 1184 1990 646 2267 1030
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2528 1184 2176 939 --- --- --- --- --- --- --- ---
Радиальный вентилятор ВЦ 14-46 №10,0

Акустические характеристики радиального вентилятора ВЦ 14-46 №10, Исполнение 5

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
570 102 103 107 109 105 101 96 88 113
630 103 104 108 110 106 102 97 89 114
700 105 106 110 112 108 104 99 81 116

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Радиальные вентиляторы среднего давления ВЦ 14-46

Вентиляторы центробежные ВЦ 14-46 развивают среднее аэродинамическое давление при одностороннем всасывании рабочей среды. Основное назначение находят при организации принудительного воздухообмена или воздушного отопления в зданиях и сооружениях различного значения: складских, производственных, общественных, административных и др.

Радиальные вентиляторы ВЦ 14-46 среднего давления могут эксплуатироваться как самостоятельная единица оборудования, так и в составе сложной вентиляционной сети с разветвленными воздуховодами. Также допускается применение вентиляторов центробежных ВЦ 14-46 в составе технологических установок, где технологией требуется перемещать воздух или неагрессивные газовоздушные среды.

Вентиляторы радиальные данной серии предназначены для работы с воздухом и нейтральными газовоздушными средами, содержание пыли и взвешенных частиц в которых не превышает 0,1 г/м.куб. Допустимый температурный режим:

- плюс 80°С для агрегатов общепромышленного исполнения;
- плюс 200°С для теплостойких.

Конструктивные особенности вентилятора ВЦ 14-46

В базовую комплектацию вентилятора центробежного ВЦ 14-46 среднего давления входят:

- опорная станина в виде металлоконструкции из стального проката;
- спирально-поворотный кожух из тонколистовой стали;
- рабочее колесо с 32-мя загнутыми вперед лопатками;
- электропривод, расположенный соосно рабочему колесу.

Вентилятор ВЦ 14-46 устанавливается на жестком несущем основании и фиксируется анкерным крепежом. Для снижения вибраций и шума могут быть применены специальные виброизоляционные пружинные или резиновые опоры.

Корпус при монтаже можно развернуть на удобный для подключения вытяжного воздуховода угол (шаг – 45 градусов).

В качестве антикоррозионной защиты элементов вентилятора ВЦ 14-46 в общепромышленном исполнении применяется износостойкие лакокрасочные материалы.

Радиальные вентиляторы ВЦ 14-46 условия эксплуатации

Центробежные вентиляторы ВЦ 14-46 подлежат эксплуатации в условиях умеренного и тропического климата по 3, 2 или 1 категории (требуется защита от атмосферных осадков и солнечных лучей). Температурный диапазон нормальной эксплуатации оборудования составляет -40°С…+40°С.

Серия центробежных вентиляторов ВЦ 14-46 насчитывает 9-ть стандартных типоразмеров. В общепромышленном исполнении проточная часть оборудования изготавливается из низкоуглеродистой конструкционной стали. Также можно купить вентилятор центробежный ВЦ 14-46 в специсполнении: теплостойкий (до +200°С), коррозионностойкий, взрывозащищенный или в комбинации перечисленных вариантов.

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
