«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 14-46 8,0
Артикул товара: 32969
«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 14-46 8,0 — это модель серии Радиальные вентиляторы ВЦ 14-46. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
186 540 руб.
В наличии. Доставка по Москве.
Документация
Описание
Вентилятор радиальный ВЦ 14-46 №8 среднего давления производится по ТУ 4861-001-85589750.
Радиальный вентилятор ВЦ 14-46 №8 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) и по 5-ой схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 14400 м³/ч до 65400 м³/ч., предельная температура рабочей среды до +80°С. Вентиляторы ВЦ 14-46-8 применяют в системах вентиляции и отопления помещений различной площади и назначения, где требуется высокий КПД. Могут подключаться к системе воздуховодов, устанавливаться на крыше или стенах здания.
Технические характеристики Радиальные вентиляторы ВЦ 14-46 №8,0 , исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | |||||
| Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 725 | 15,0 | 180М8 | 14,4 - 24,1 | 1250 - 1530 | 398 | ДО-42 | 6 |
| 725 | 18,5 | 200М8 | 14,4 - 27,5 | 1250 - 1580 | 473 | ||
| 725 | 22,0 | 200L8 | 14,4 - 32,0 | 1250 - 1640 | 513 | ДО-43 | 8 |
| 725 | 30,0 | 225М8 | 14,4 - 41,0 | 1250 - 1630 | 558 | ||
| 960 | 37,0 | 250S8 | 15,3 - 48,1 | 1250 - 1600 | 567 | ||
| 960 | 37,0 | 225М6 | 20,5 - 33,8 | 2200 - 2750 | 589 | ||
| 960 | 45,0 | 250S6 | 20,5 - 40,0 | 2200 - 2850 | 724 | ||
| 960 | 55,0 | 250М6 | 20,5 - 47,1 | 2200 - 2900 | 780 | ||
| 960 | 75,0 | 280S6 | 20,5 - 59,1 | 2200 - 2850 | 950 | ||
| 960 | 90,0 | 280М6 | 20,5 - 65,4 | 2200 - 2800 | 950 | ||
*При изменении типа двигателя масса может меняться

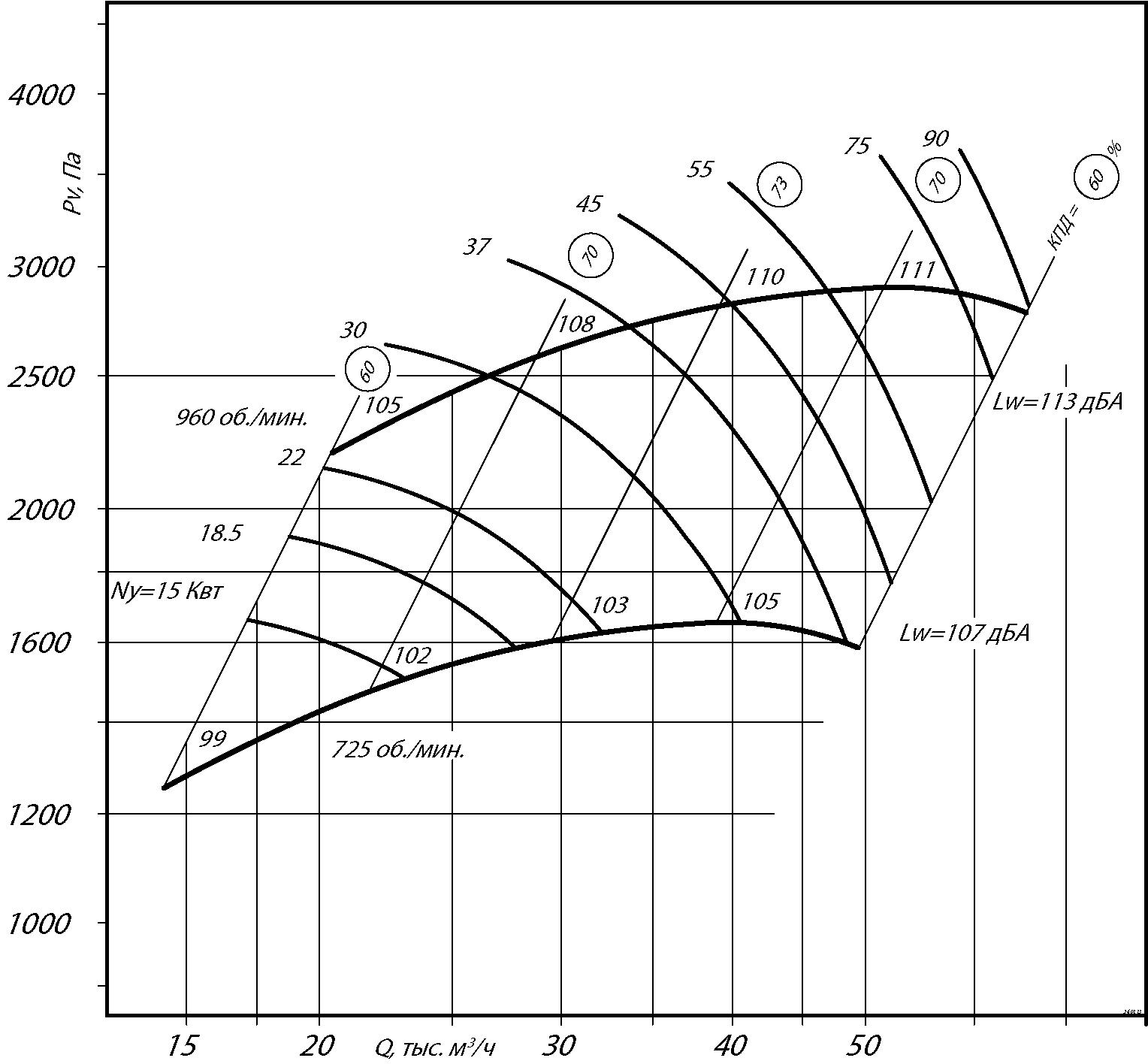

Аэродинамические характеристики радиального вентилятора ВЦ 14-46 №8, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №8, Исполнение 1
| Диаметры | Диаметры | Расстояния между отверстиями для крепления | |||||||||||||
| А, мм | D, мм | D1, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | Lmax, мм | L, мм | L1, мм | L2, мм | L3, мм | L4, мм |
| 520 | 802 | 840 | 560 | 560 | --- | --- | 592 | 592 | 905 | 1512 | 388 | 838 | 212 | --- | --- |
| Размеры | Диаметры | Диаметры | Количество отверстий | |||||||||||
| L5, мм | S, мм | S1, мм | S2, мм | d, мм | d1, мм | d2, мм | f1, мм | f2, мм | h, мм | nотв., шт | n1отв., шт | n2отв., шт | n3отв., шт | n4отв., шт |
| --- | 606 | --- | --- | 10,5 | 10 | 14 | --- | --- | 533 | 16 | 4 | --- | --- | 4 |
Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №8, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1436 | 606 | 1438 | 533 | 1309 | 555 | 1868 | 963 | 1273 | 704 | 1735 | 830 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1618 | 655 | 1659 | 754 | 1238 | 533 | 1510 | 605 | 1618 | 963 | 1460 | 555 |
Акустические характеристики радиального вентилятора ВЦ 14-46 №8, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 750 | 96 | 97 | 101 | 103 | 99 | 95 | 90 | 82 | 103 |
| 1000 | 103 | 104 | 108 | 110 | 106 | 102 | 97 | 89 | 110 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВЦ 14-46 №8,0 , исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | |||||
| Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 300 | 3 | подбор | 6,25 - 20,1 | 220 - 275 | 380 без ЭД | ДО-43 | 8 |
| 350 | 5,5 | подбор | 7,41 - 24,1 | 295 - 375 | |||
| 400 | 7,5 | подбор | 8,51 - 27,2 | 380 - 490 | |||
| 450 | 11 | подбор | 9,54 - 30,3 | 480 - 610 | |||
| 500 | 15 | подбор | 10,7 - 34,5 | 600 - 760 | |||
| 560 | 18,5 | подбор | 11,9 - 38,1 | 750 - 960 | |||
| 620 | 30 | подбор | 13,3 - 42,5 | 910 - 1190 | |||
| 680 | 37 | подбор | 14,3 - 46,1 | 1110 - 1400 | |||
| 750 | 45 | подбор | 16,0 - 51,2 | 1380 - 1710 | |||
| 820 | 55 | подбор | 17,5 - 55,5 | 1600 - 2010 | |||
| 880 | 75 | подбор | 18,2 - 60,0 | 1820 - 2480 | |||
*При изменении типа двигателя масса может меняться

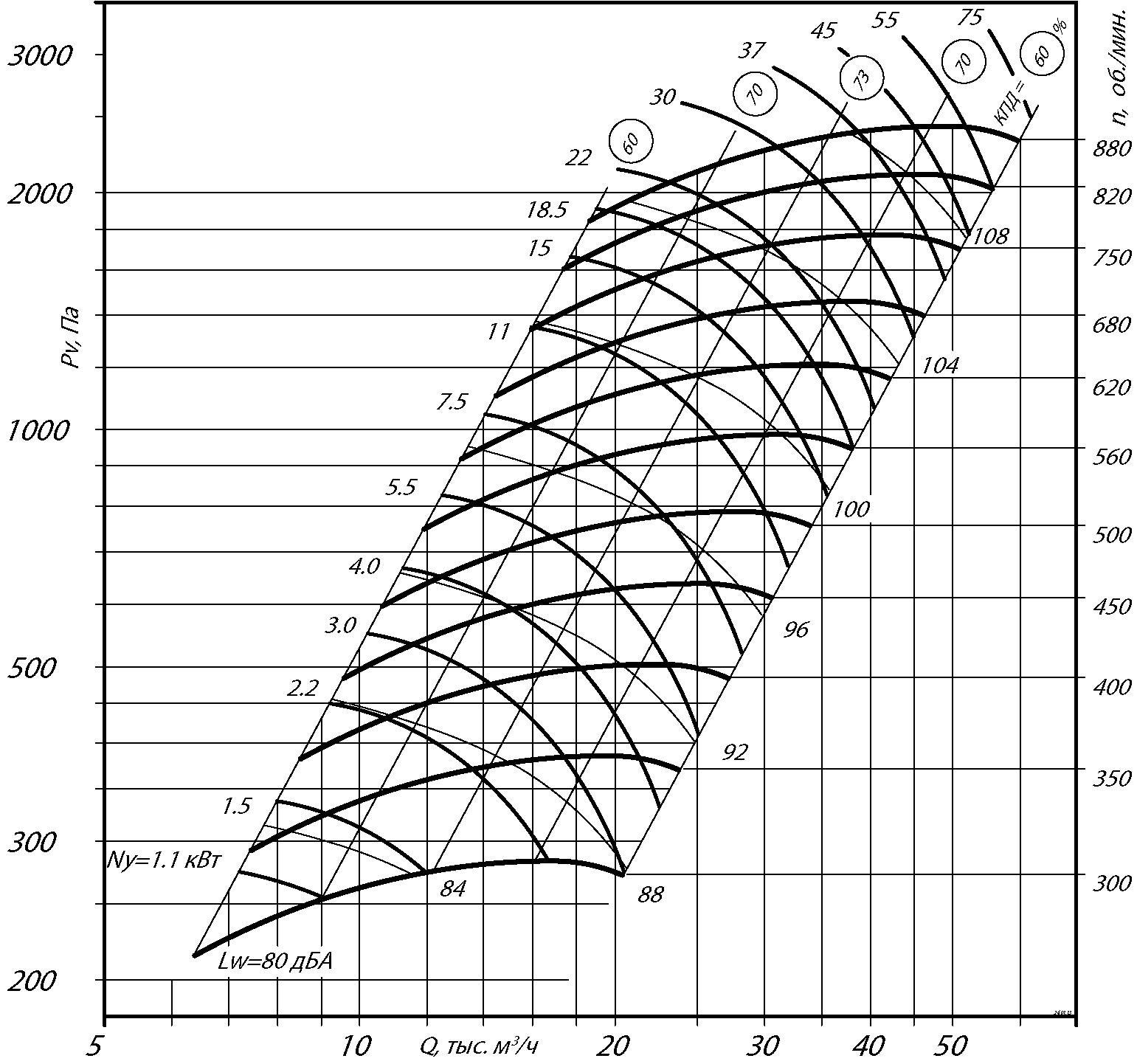

Аэродинамические характеристики радиального вентилятора ВЦ 14-46 №8, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №8, Исполнение 5
| Диаметры | Диаметры | Расстояния между отверстиями для крепления | |||||||||||||
| А, мм | D, мм | D1, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | Lmax, мм | L, мм | L1, мм | L2, мм | L3, мм | L4, мм |
| 520 | 802 | 840 | 560 | 560 | --- | --- | 592 | 592 | 907 | 1322 | 388 | 161 | 161 | 239 | 591 |
| Размеры | Диаметры | Диаметры | Количество отверстий | |||||||||||
| L5, мм | S, мм | S1, мм | S2, мм | d, мм | d1, мм | d2, мм | f1, мм | f2, мм | h, мм | nотв., шт | n1отв., шт | n2отв., шт | n3отв., шт | n4отв., шт |
| 591 | 1082 | 1082 | 754 | 10,5 | 10 | 14 | --- | --- | 533 | 16 | 4 | --- | --- | 8 |
Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №8, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1856 | 830 | 1440 | 533 | 1780 | 754 | 1870 | 963 | 1730 | 704 | 1737 | 830 |
Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №8, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1632 | 606 | 1440 | 533 | 1582 | 556 | 1870 | 963 | 1559 | 533 | 1737 | 830 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1989 | 963 | 1661 | 754 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВЦ 14-46 №8, Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 750 | 96 | 97 | 101 | 103 | 99 | 95 | 90 | 82 | 103 |
| 1000 | 103 | 104 | 108 | 110 | 106 | 102 | 97 | 89 | 110 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Особенности
Радиальные вентиляторы среднего давления ВЦ 14-46
Вентиляторы центробежные ВЦ 14-46 развивают среднее аэродинамическое давление при одностороннем всасывании рабочей среды. Основное назначение находят при организации принудительного воздухообмена или воздушного отопления в зданиях и сооружениях различного значения: складских, производственных, общественных, административных и др.
Радиальные вентиляторы ВЦ 14-46 среднего давления могут эксплуатироваться как самостоятельная единица оборудования, так и в составе сложной вентиляционной сети с разветвленными воздуховодами. Также допускается применение вентиляторов центробежных ВЦ 14-46 в составе технологических установок, где технологией требуется перемещать воздух или неагрессивные газовоздушные среды.
Вентиляторы радиальные данной серии предназначены для работы с воздухом и нейтральными газовоздушными средами, содержание пыли и взвешенных частиц в которых не превышает 0,1 г/м.куб. Допустимый температурный режим:
- плюс 80°С для агрегатов общепромышленного исполнения;
- плюс 200°С для теплостойких.
В базовую комплектацию вентилятора центробежного ВЦ 14-46 среднего давления входят:
- опорная станина в виде металлоконструкции из стального проката;
- спирально-поворотный кожух из тонколистовой стали;
- рабочее колесо с 32-мя загнутыми вперед лопатками;
- электропривод, расположенный соосно рабочему колесу.
Вентилятор ВЦ 14-46 устанавливается на жестком несущем основании и фиксируется анкерным крепежом. Для снижения вибраций и шума могут быть применены специальные виброизоляционные пружинные или резиновые опоры.
Корпус при монтаже можно развернуть на удобный для подключения вытяжного воздуховода угол (шаг – 45 градусов).
В качестве антикоррозионной защиты элементов вентилятора ВЦ 14-46 в общепромышленном исполнении применяется износостойкие лакокрасочные материалы.
Радиальные вентиляторы ВЦ 14-46 условия эксплуатации
Центробежные вентиляторы ВЦ 14-46 подлежат эксплуатации в условиях умеренного и тропического климата по 3, 2 или 1 категории (требуется защита от атмосферных осадков и солнечных лучей). Температурный диапазон нормальной эксплуатации оборудования составляет -40°С…+40°С.
Серия центробежных вентиляторов ВЦ 14-46 насчитывает 9-ть стандартных типоразмеров. В общепромышленном исполнении проточная часть оборудования изготавливается из низкоуглеродистой конструкционной стали. Также можно купить вентилятор центробежный ВЦ 14-46 в специсполнении: теплостойкий (до +200°С), коррозионностойкий, взрывозащищенный или в комбинации перечисленных вариантов.
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
