«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 14-46 12,5

Артикул товара: 32971

Радиальный вентилятор ВЦ 14-46 12,5
Радиальный вентилятор ВЦ 14-46 12,5 - фото 2

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 14-46 12,5 — это модель серии Радиальные вентиляторы ВЦ 14-46. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
626 810 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВЦ 14-46 №12,5 среднего давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВЦ 14-46 №12,5 изготавливается по 5-ой конструктивной схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 18100 м³/ч до 127500 м³/ч., предельная температура рабочей среды до +80°С. Вентиляторы ВЦ 14-46-12,5 применяют в системах вентиляции и отопления помещений различной площади и назначения, где требуется высокий КПД и низкий уровень шума. Могут подключаться к системе воздуховодов, устанавливаться на крыше или стенах здания.

Технические характеристики Радиальные вентиляторы ВЦ 14-46 №12,5 , исполнение 5

Электродвигатель Параметры в рабочей зоне Виброизоляторы
Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3
Полное давление, Па Масса*, кг Марка Количество в комплекте
220 11 подбор 18,1 - 58,1 280 - 355
750 без ЭД ДО-43
12
240 15 подбор 19,2 - 62,1 340 - 440
270 22 подбор 21,6 - 70,1 425 - 535
300 30 подбор 24,5 - 78,1 525 - 690
330 37 подбор 26,7 - 85,2 640 - 800
360 45 подбор 28,9 - 93,5 760 - 940
400 75 подбор 32,5 - 100,1 930 - 1230
440 90 подбор 36,1 - 111,5 1150 - 1500
490 110 подбор 40,0 - 127,5 1400 - 1870

*При изменении типа двигателя масса может меняться

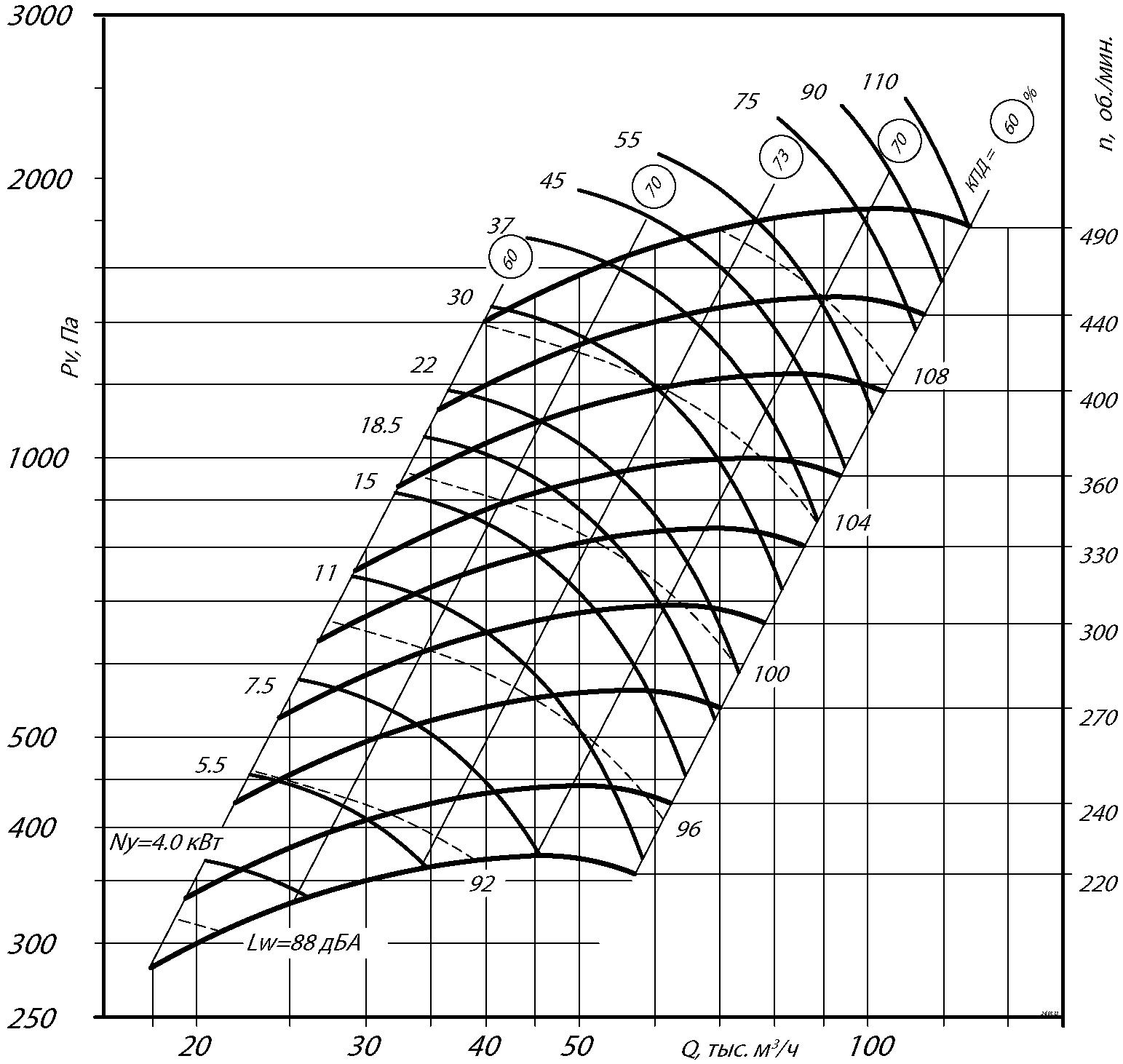

Аэродинамические характеристики радиального вентилятора ВЦ 14-46 №12,5, Исполнение 5

Аэродинамические характеристики радиального вентилятора ВЦ 14-46 №12,5, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №12,5, Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №12,5, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №12,5, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №12,5, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №12,5, Исполнение 5
Диаметры Диаметры Расстояния между отверстиями для крепления
А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
813 1250 1310 875 875 --- --- 906 906 1375 1745 546 --- --- --- ---
Размеры Диаметры Диаметры Количество отверстий
L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
--- --- --- --- 14 10 16 --- --- 800 16 4 --- --- 10

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №12,5, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2960 1280 2175 800 2850 1173 2845 1470 2768 1090 2653 1280
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
--- --- --- --- 2478 800 2300 925 2148 1470 2218 843
Радиальный вентилятор ВЦ 14-46 №12,5

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №12,5, Исполнение 5 (спец.), зависящие от положения корпуса

ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2604 925 2175 800 2520 842 2845 1470 2478 800 2653 1280
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
3148 1470 2548 1173 --- --- --- --- --- --- --- ---
Радиальный вентилятор ВЦ 14-46 №12,5

Акустические характеристики радиального вентилятора ВЦ 14-46 №12,5, Исполнение 5

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
490 105 105 109 111 107 103 98 90 115

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Радиальные вентиляторы среднего давления ВЦ 14-46

Вентиляторы центробежные ВЦ 14-46 развивают среднее аэродинамическое давление при одностороннем всасывании рабочей среды. Основное назначение находят при организации принудительного воздухообмена или воздушного отопления в зданиях и сооружениях различного значения: складских, производственных, общественных, административных и др.

Радиальные вентиляторы ВЦ 14-46 среднего давления могут эксплуатироваться как самостоятельная единица оборудования, так и в составе сложной вентиляционной сети с разветвленными воздуховодами. Также допускается применение вентиляторов центробежных ВЦ 14-46 в составе технологических установок, где технологией требуется перемещать воздух или неагрессивные газовоздушные среды.

Вентиляторы радиальные данной серии предназначены для работы с воздухом и нейтральными газовоздушными средами, содержание пыли и взвешенных частиц в которых не превышает 0,1 г/м.куб. Допустимый температурный режим:

- плюс 80°С для агрегатов общепромышленного исполнения;
- плюс 200°С для теплостойких.

Конструктивные особенности вентилятора ВЦ 14-46

В базовую комплектацию вентилятора центробежного ВЦ 14-46 среднего давления входят:

- опорная станина в виде металлоконструкции из стального проката;
- спирально-поворотный кожух из тонколистовой стали;
- рабочее колесо с 32-мя загнутыми вперед лопатками;
- электропривод, расположенный соосно рабочему колесу.

Вентилятор ВЦ 14-46 устанавливается на жестком несущем основании и фиксируется анкерным крепежом. Для снижения вибраций и шума могут быть применены специальные виброизоляционные пружинные или резиновые опоры.

Корпус при монтаже можно развернуть на удобный для подключения вытяжного воздуховода угол (шаг – 45 градусов).

В качестве антикоррозионной защиты элементов вентилятора ВЦ 14-46 в общепромышленном исполнении применяется износостойкие лакокрасочные материалы.

Радиальные вентиляторы ВЦ 14-46 условия эксплуатации

Центробежные вентиляторы ВЦ 14-46 подлежат эксплуатации в условиях умеренного и тропического климата по 3, 2 или 1 категории (требуется защита от атмосферных осадков и солнечных лучей). Температурный диапазон нормальной эксплуатации оборудования составляет -40°С…+40°С.

Серия центробежных вентиляторов ВЦ 14-46 насчитывает 9-ть стандартных типоразмеров. В общепромышленном исполнении проточная часть оборудования изготавливается из низкоуглеродистой конструкционной стали. Также можно купить вентилятор центробежный ВЦ 14-46 в специсполнении: теплостойкий (до +200°С), коррозионностойкий, взрывозащищенный или в комбинации перечисленных вариантов.

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
