«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 12-26 4,0

Артикул товара: 33181

Радиальный вентилятор ВР 12-26 4,0
Радиальный вентилятор ВР 12-26 4,0 - фото 2

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 12-26 4,0 — это модель серии Радиальные вентиляторы ВР 12-26. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
44 960 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВР 12-26 №4 высокого давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВР 12-26 №4 изготавливается только по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую). Максимально допустимая температура рабочей среды до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение). Вентиляторы ВР 12-26-4 используются в стационарных системах вентиляции, кондиционирования, отопления, с разнообразными установками в зданиях и сооружениях различного, преимущественно промышленного назначения.

Технические характеристики Радиальные вентиляторы ВР 12-26 №4,0 , исполнение 1

Характеристики
электродвигателя
Характеристики вентилятора
при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
3 000 7,5 14,9 112М2 2 3 4200 4600 110 ДО-41 4 ВР 202 6
3 000 15 28,6 160S2 2 4,25 4200 4750 170 ДО-41 6 ВР 202 6

*При изменении типа двигателя масса может меняться

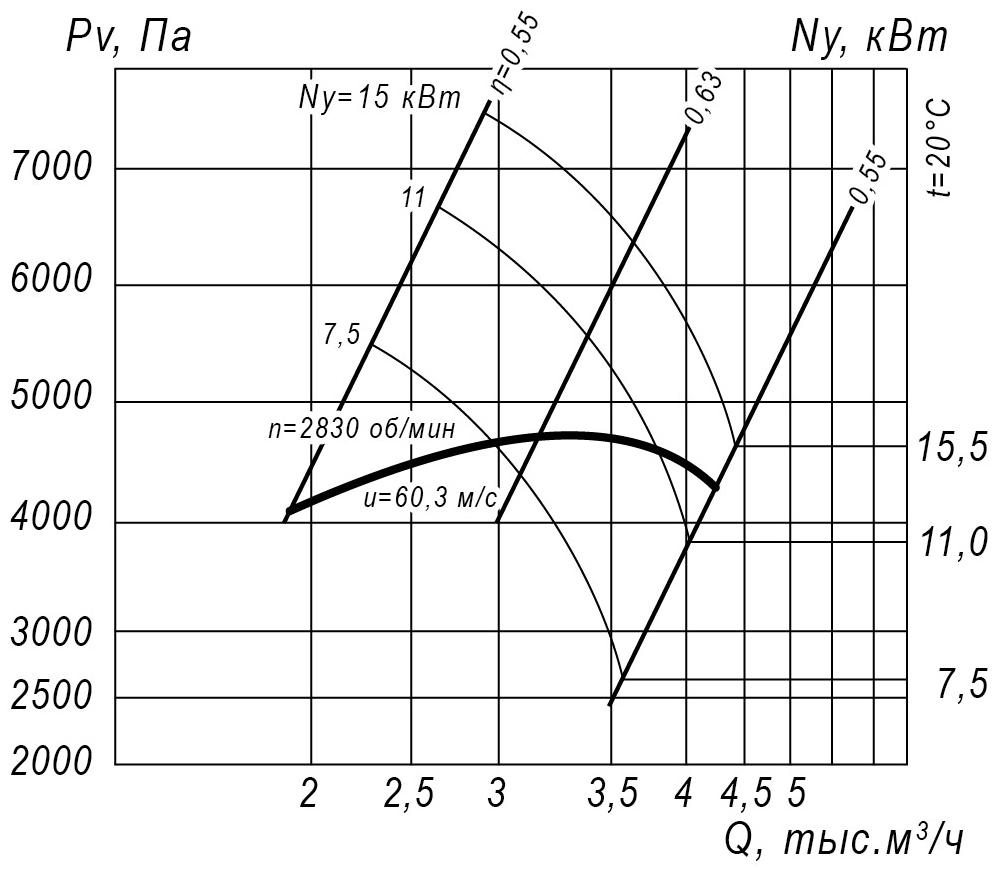

Аэродинамические характеристики радиального вентилятора ВР 12-26 №4, Исполнение 1

Аэродинамические характеристики радиального вентилятора ВР 12-26 №4, Исполнение 1

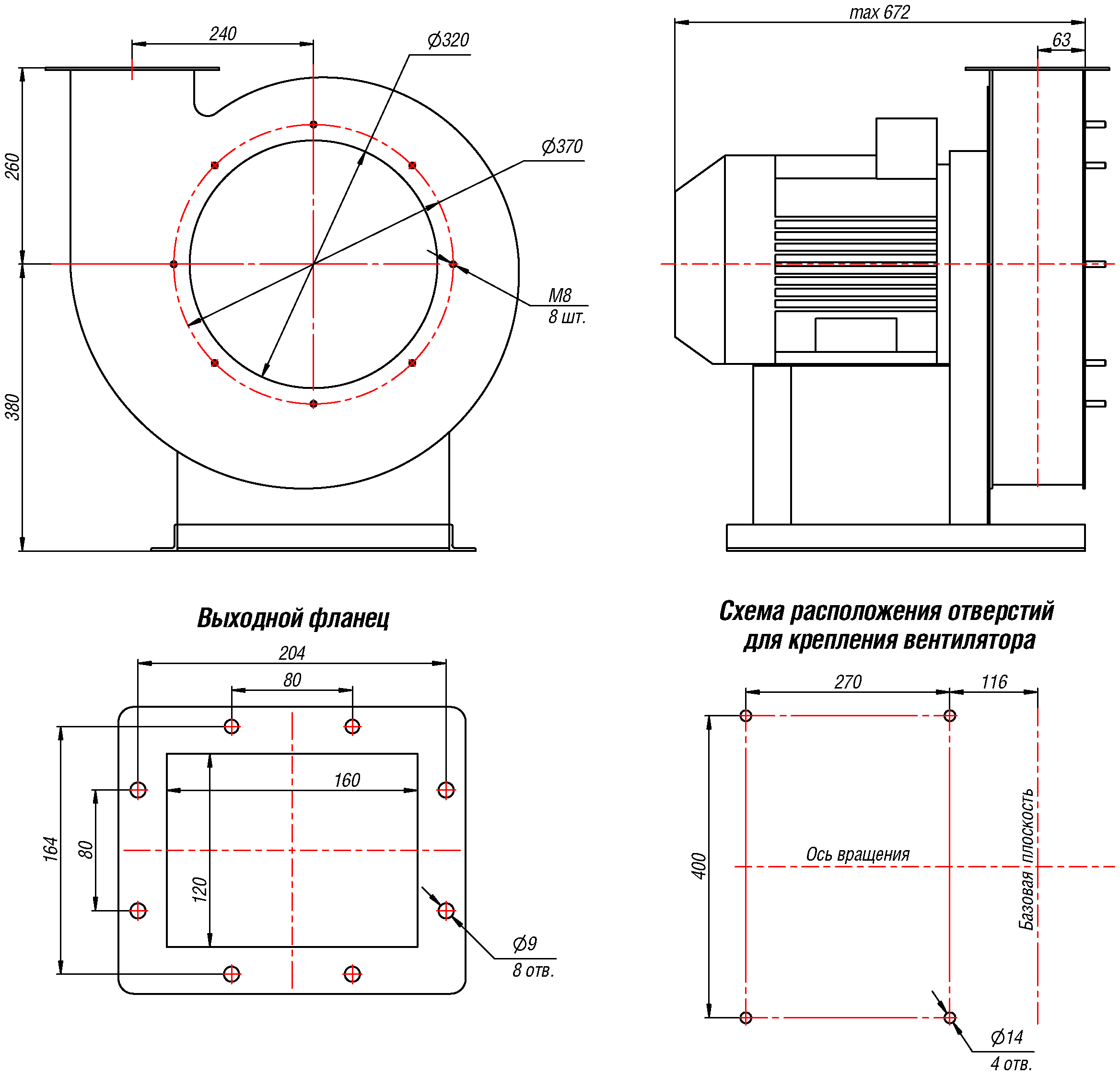

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №4, Исполнение 1

Радиальный вентилятор ВР 12-26 №4,0

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №4, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
627 272 640 260 569 260 815 435 557 297 735 355
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
720 285 690 310 557 260 652 272 720 435 640 260
Радиальный вентилятор ВР 12-26 №4,0

Акустические характеристики радиального вентилятора ВР 12-26 №4, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
3000 97 98 99 104 105 101 98 93 114

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Радиальные вентиляторы высокого давления ВР 12-26

Вентиляторы радиальные ВР 12-26 способны развивать высокое давление при одностороннем всасывании рабочей среды. Применяются в стационарных вентиляционных системах приточного или вытяжного типа зданий и сооружений различного значения: промышленных, полупромышленных, административных, общественных или др.

Рабочая среда – предварительно отфильтрованный воздух, предельная температура которого составляет +80°С для вентиляторов ВР 12-26 общепромышленного исполнения и +200°С для теплостойких вариантов. Максимально допустимая концентрация в рабочей среде пыли и взвешенных мелкодисперсных включений – 0,1 г/м.куб. Наличие в воздухе волокон, липких включений, абразивных частиц и химически активных примесей не допускается.

Конструктивные особенности вентилятора ВР 12-26

Вентиляторы радиальные высокого давления ВР 12-26 конструктивно состоит из следующих узлов и деталей:

- опорная станина, вываренная из металлопроката;
- спирально-поворотный корпус-«улитка»;
- рабочее колесо с 32-мя лопатками, отогнутыми в сторону вращения;
- электрический привод.

Корпус вентилятора ВР 12-26 изготовлен из тонколистовой катаной стали. При монтаже «улитку» можно повернуть относительно рамы на удобный для подключения к выходному воздуховоду угол. Для подключения к вентиляционным коробам на корпусной детали предусмотрены фланцевые патрубки.

Внутри «улитки» располагается рабочее колесо, при вращении которого забор воздуха происходит через осевой круглый патрубок, а выброс – через прямоугольный, выходящий по касательной к колесу.

Функцию привода выполняет асинхронный двигатель. По компоновке привода различают две схемы:

- схема №1 – привод расположен на подставке соосно крыльчатке, втулка которой напрессовывается на ротор; - схема №5 – двигатель устанавливается в нижнем положении на раме, крутящий момент передается через клиноременную передачу.

Радиальные вентиляторы ВР 12-26 условия эксплуатации

Радиальные вентиляторы ВР 12-26 допускаются к работе в условиях У и Т согласно ГОСТ 15150 при температуре окружающей среды -40°С…+40°С. Категория размещения – 2 и 3. Если привод надежно защищен от солнечных лучей и атмосферных осадков, вентилятор ВР 12-26 может размещаться по первой категории.


Номенклатура вентиляторов радиальных ВР 12-26 состоит из шести стандартных типоразмеров. Базовое исполнение агрегата – общепромышленное, для нормальных условий эксплуатации. Также можно купить вентилятор радиальный ВР 12-26 в теплостойком исполнении, коррозионностойком или взрывозащищенном (либо в комбинации специсполнений).

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал - углеродистая сталь
Ж2 Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь
