«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 12-26 5,0

Артикул товара: 33183

Радиальный вентилятор ВР 12-26 5,0
Радиальный вентилятор ВР 12-26 5,0 - фото 2

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 12-26 5,0 — это модель серии Радиальные вентиляторы ВР 12-26. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
128 660 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВР 12-26 №5 высокого давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВР 12-26 №5 изготавливается только по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую). Максимально допустимая температура рабочей среды до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение). Вентиляторы ВР 12-26-5 используются в стационарных системах вентиляции, кондиционирования, отопления, с разнообразными установками в зданиях и сооружениях различного, преимущественно промышленного назначения.

Технические характеристики Радиальные вентиляторы ВР 12-26 №5,0 , исполнение 1

Характеристики
электродвигателя
Характеристики вентилятора
при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
3 000 30 55,4 180М2 4,5 8,4 6950 7750 292 ДО-42 6 ВР 202 6
3 000 45 82,1 200L2 4,5 9 6950 7750 327 ДО-42 6 ВР 202 6

*При изменении типа двигателя масса может меняться

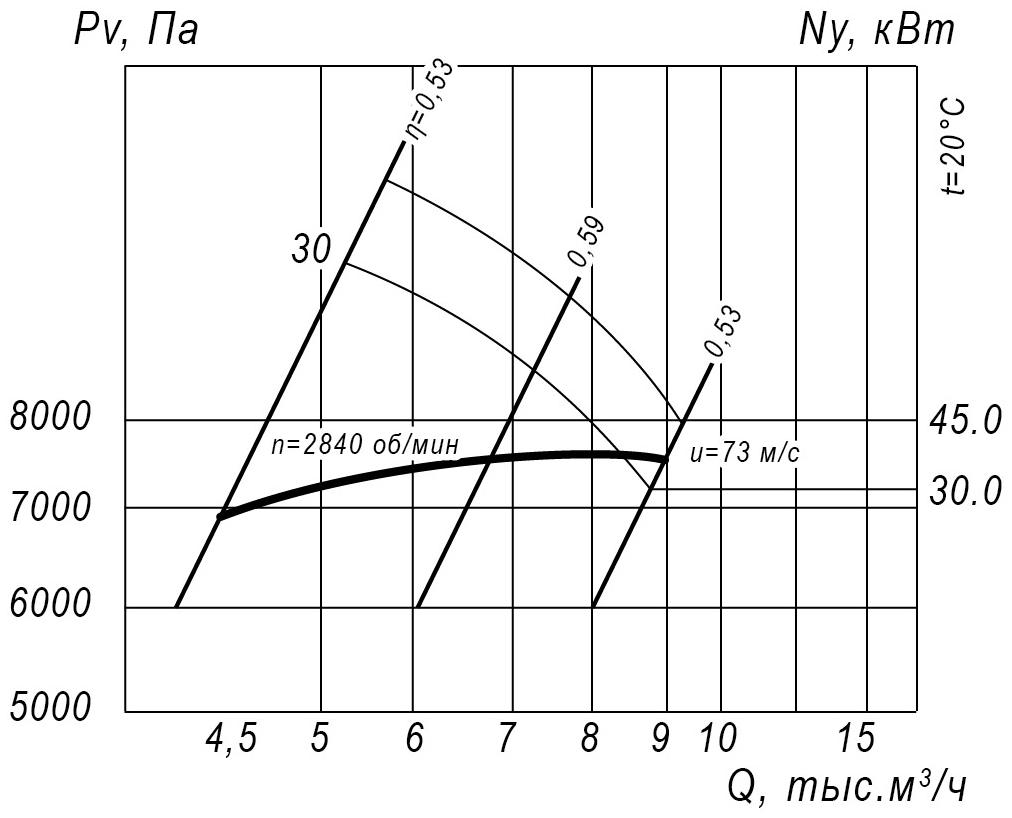

Аэродинамические характеристики радиального вентилятора ВР 12-26 №5, Исполнение 1

Аэродинамические характеристики радиального вентилятора ВР 12-26 №5, Исполнение 1

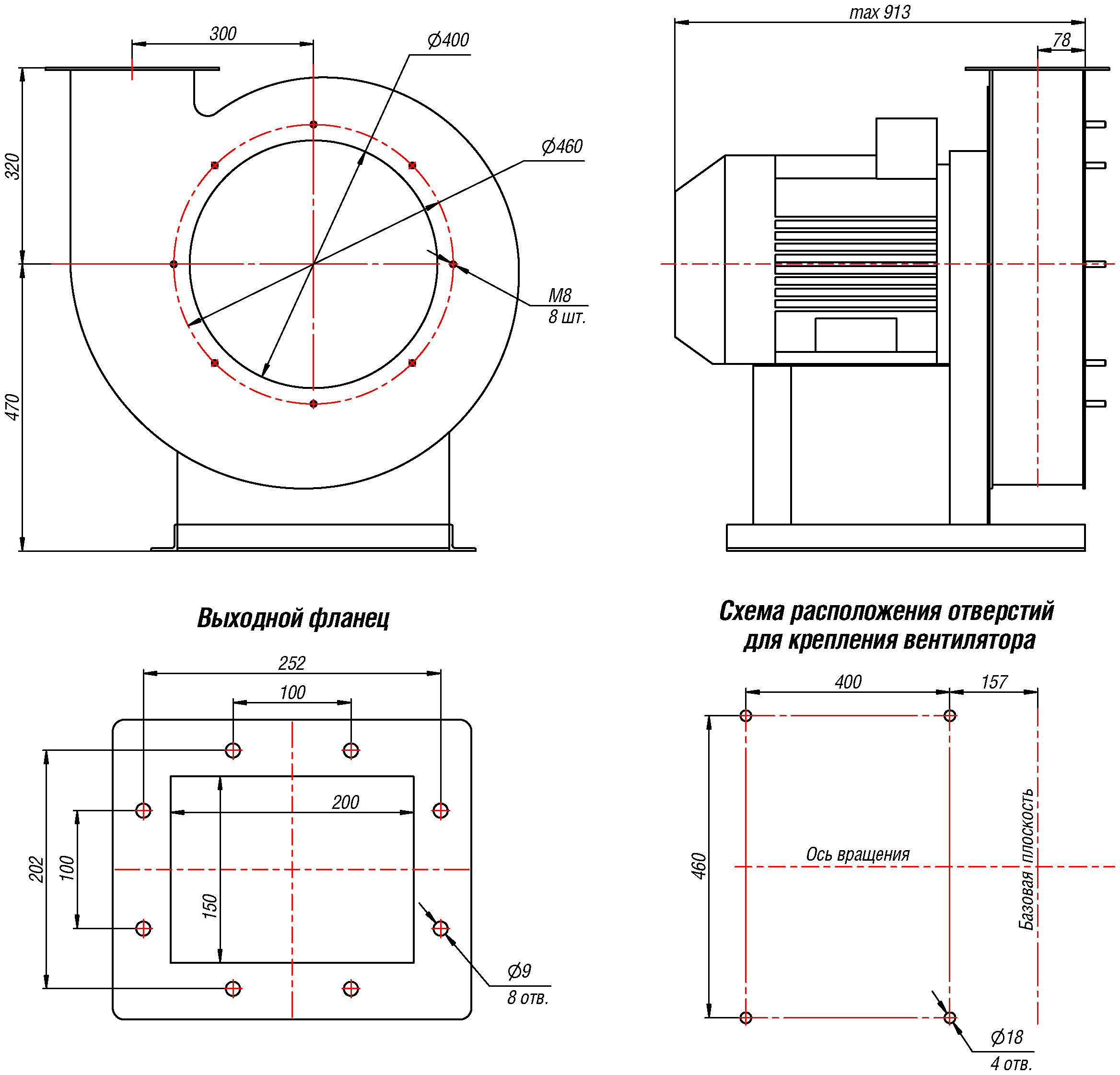

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №5, Исполнение 1

Радиальный вентилятор ВР 12-26 №5,0

Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
787 335 790 320 704 318 1016 546 689 369 922 452
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
898 352 855 385 689 320 805 335 898 546 789 319
Радиальный вентилятор ВР 12-26 №5,0

Акустические характеристики радиального вентилятора ВР 12-26 №5, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
3000 100 101 103 106 107 104 102 95 117

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Радиальные вентиляторы высокого давления ВР 12-26

Вентиляторы радиальные ВР 12-26 способны развивать высокое давление при одностороннем всасывании рабочей среды. Применяются в стационарных вентиляционных системах приточного или вытяжного типа зданий и сооружений различного значения: промышленных, полупромышленных, административных, общественных или др.

Рабочая среда – предварительно отфильтрованный воздух, предельная температура которого составляет +80°С для вентиляторов ВР 12-26 общепромышленного исполнения и +200°С для теплостойких вариантов. Максимально допустимая концентрация в рабочей среде пыли и взвешенных мелкодисперсных включений – 0,1 г/м.куб. Наличие в воздухе волокон, липких включений, абразивных частиц и химически активных примесей не допускается.

Конструктивные особенности вентилятора ВР 12-26

Вентиляторы радиальные высокого давления ВР 12-26 конструктивно состоит из следующих узлов и деталей:

- опорная станина, вываренная из металлопроката;
- спирально-поворотный корпус-«улитка»;
- рабочее колесо с 32-мя лопатками, отогнутыми в сторону вращения;
- электрический привод.

Корпус вентилятора ВР 12-26 изготовлен из тонколистовой катаной стали. При монтаже «улитку» можно повернуть относительно рамы на удобный для подключения к выходному воздуховоду угол. Для подключения к вентиляционным коробам на корпусной детали предусмотрены фланцевые патрубки.

Внутри «улитки» располагается рабочее колесо, при вращении которого забор воздуха происходит через осевой круглый патрубок, а выброс – через прямоугольный, выходящий по касательной к колесу.

Функцию привода выполняет асинхронный двигатель. По компоновке привода различают две схемы:

- схема №1 – привод расположен на подставке соосно крыльчатке, втулка которой напрессовывается на ротор; - схема №5 – двигатель устанавливается в нижнем положении на раме, крутящий момент передается через клиноременную передачу.

Радиальные вентиляторы ВР 12-26 условия эксплуатации

Радиальные вентиляторы ВР 12-26 допускаются к работе в условиях У и Т согласно ГОСТ 15150 при температуре окружающей среды -40°С…+40°С. Категория размещения – 2 и 3. Если привод надежно защищен от солнечных лучей и атмосферных осадков, вентилятор ВР 12-26 может размещаться по первой категории.


Номенклатура вентиляторов радиальных ВР 12-26 состоит из шести стандартных типоразмеров. Базовое исполнение агрегата – общепромышленное, для нормальных условий эксплуатации. Также можно купить вентилятор радиальный ВР 12-26 в теплостойком исполнении, коррозионностойком или взрывозащищенном (либо в комбинации специсполнений).

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал - углеродистая сталь
Ж2 Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь

Оплата

Наличными при получении заказа

Заказ можно оплатить наличными при доставке или получении в пункте самовывоза. Банковским переводом от ФЛ.

Оплатить заказ можно в любом банке по счету, выставленному на Ваше имя. Запросите счет у менеджера, распечатайте его, произведите оплату в течении трех рабочих дней и ожидайте доставку.

Банковской картой

Оплатить заказ банковской картой можно:

  • через платежный терминал курьера
  • через стационарный терминал в пунктах самовывоза
  • через форму на сайте

Никакие комиссии с плательщика не взимаются.

Яндекс деньгами, WebMoney

Заказ можно оплатить электронными деньгами. Для этого Вам необходимо оформить заказ у менеджера, затем ввести номер выставленного вам счета и фамилию плательщика в форме оплаты. После нажатия кнопки Оплатить, Вы будете переадресованы на свой кошелек, где автоматически заполнится назначение платежа и сумма.

Кредит и рассрочка

В кредит или рассрочку можно купить любой товар дороже 10000 рублей. Для оформления вам необходимо нажать кнопку "Кредит в кредит" в карточке выбранного товара. Далее заполнить несколько обязательных полей и оформить заявку.

Безналичным платежом от ЮЛ

Оплатить заказ можно от ЮЛ по выставленному счету либо договору. Все товары и услуги реализуются с НДС. При отгрузке необходимо иметь доверенность или печать получателя.

Доставка

Часы работы службы доставки: Рабочие дни с 9 до 21 часов, в субботу с 10 до 19 часов

Стоимость доставки: По Москве в пределах МКАД - 2000 руб. Доставка за пределы МКАД оплачивается дополнительно из расчета 40 руб за 1 км. На кондиционеры с монтажом действуют особые условия доставки.

Сроки доставки: Возможна доставка в день заказа!

Доставка по Росиии: При заказе из любого населенного пункта России, на следующий день после заказа, приобретенный Вами товар бесплатно будет доставлен до терминала транспортной компании в Москве. Мы работаем со всеми крупными транспортными компаниями, поэтому Вы можете выбрать любую из них исходя из своих предпочтений, или наш менеджер поможет подобрать наиболее выгодный вариант доставки. При отправке оборудования через транспортные компании, все оборудование проходит дополнительную проверку по качеству и комплектности, для исключения малейшей вероятности возврата. Доставка по России осуществляется только после полной оплаты заказа.

Модификации серии «Завод ВЕНТИЛЯТОР» Радиальные вентиляторы ВР 12-26

Радиальный вентилятор ВР 12-26 2,5 23 800 руб. Купить
Радиальный вентилятор ВР 12-26 3,15 32 450 руб. Купить
Радиальный вентилятор ВР 12-26 4,0 44 960 руб. Купить
Радиальный вентилятор ВР 12-26 4,5 75 760 руб. Купить
Радиальный вентилятор ВР 12-26 5,0 128 660 руб. Купить
Радиальный вентилятор ВР 12-26 5,5 197 480 руб. Купить
