«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 140-15 10,0

Артикул товара: 33177

Радиальный вентилятор ВР 140-15 10,0
Радиальный вентилятор ВР 140-15 10,0 - фото 2

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 140-15 10,0 — это модель серии Радиальные вентиляторы ВР 140-15. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена: Узнайте цену по запросу
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Радиальный вентилятор ВР 140-15 №10 высокого давления изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) и по 5-ой схеме (соединение рабочего колеса с двигателем посредством ременной передачи) исполнения. Вентиляторы ВР 140-15-10 используются в составе приточных и вытяжных вентиляционных систем, систем воздушного отопления и кондиционирования, в составе технологического оборудования. Максимально допустимая температура рабочей среды до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение).

Технические характеристики Радиальные вентиляторы ВР 140-15 №10,0 , исполнение 1

Характеристики
электродвигателя
Характеристики вентилятора
при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 11 22,5 132М4 0,65 1,7 3500 5250 570 ДО-44 4 ВР 203 8
3 000 90 160 250М2 1,3 3,5 14000 22000 975 ДО-44 4 ВР 204 8

*При изменении типа двигателя масса может меняться

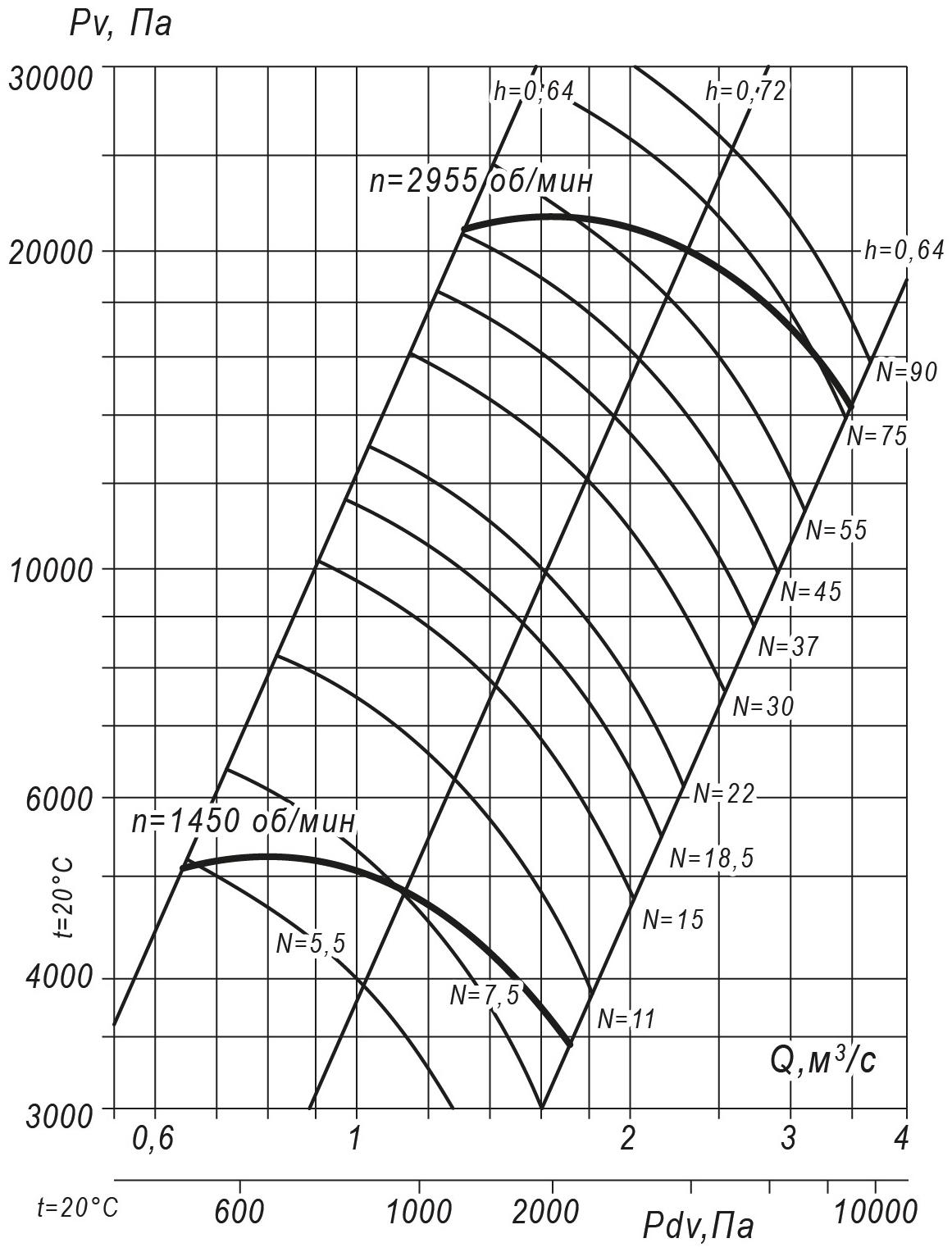

Аэродинамические характеристики радиального вентилятора ВР 140-15 №10, Исполнение 1

Аэродинамические характеристики радиального вентилятора ВР 140-15 №10, Исполнение 1

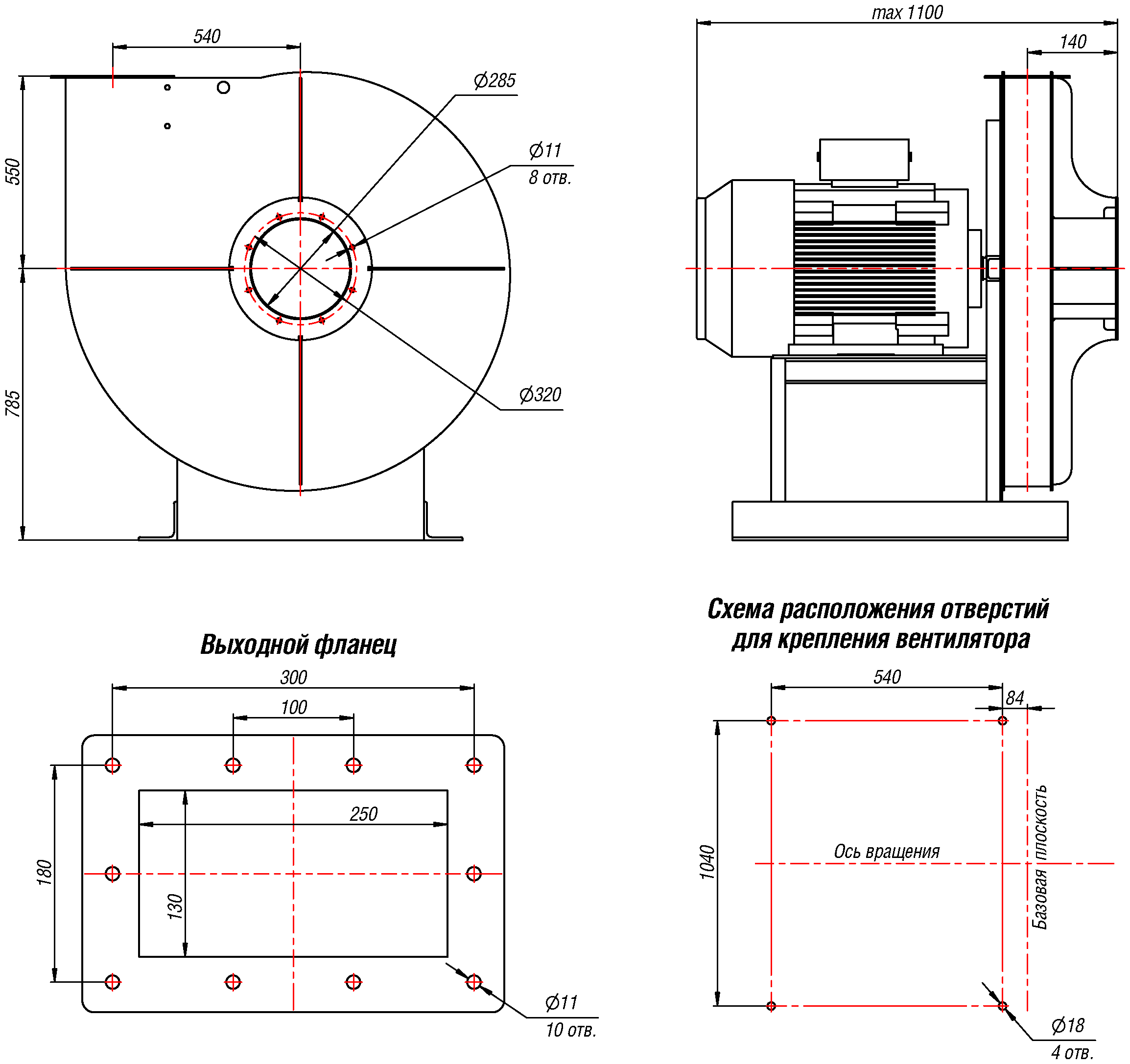

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №10, Исполнение 1

Радиальный вентилятор ВР 140-15 №10,0

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №10, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1309 594 1335 550 1227 574 1680 895 1184 634 1500 715
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1509 614 1439 654 1184 550 1379 594 1509 895 1359 574
Радиальный вентилятор ВР 140-15 №10,0

Акустические характеристики радиального вентилятора ВР 140-15 №10, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 85 93 91 92 91 90 88 85 98
3000 102 109 108 109 108 107 105 100 116

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Технические характеристики Радиальные вентиляторы ВР 140-15 №10,0 , исполнение 5

Характеристики
электродвигателя
Характеристики вентилятора
при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
2 000 30 57,6 180М4 0,9 2,3 6500 10000 790 ДО-44 8 ВР 203 10
2 500 55 100 225М2 1,1 3 10200 15500 910 ДО-44 8 ВР 203 12

*При изменении типа двигателя масса может меняться

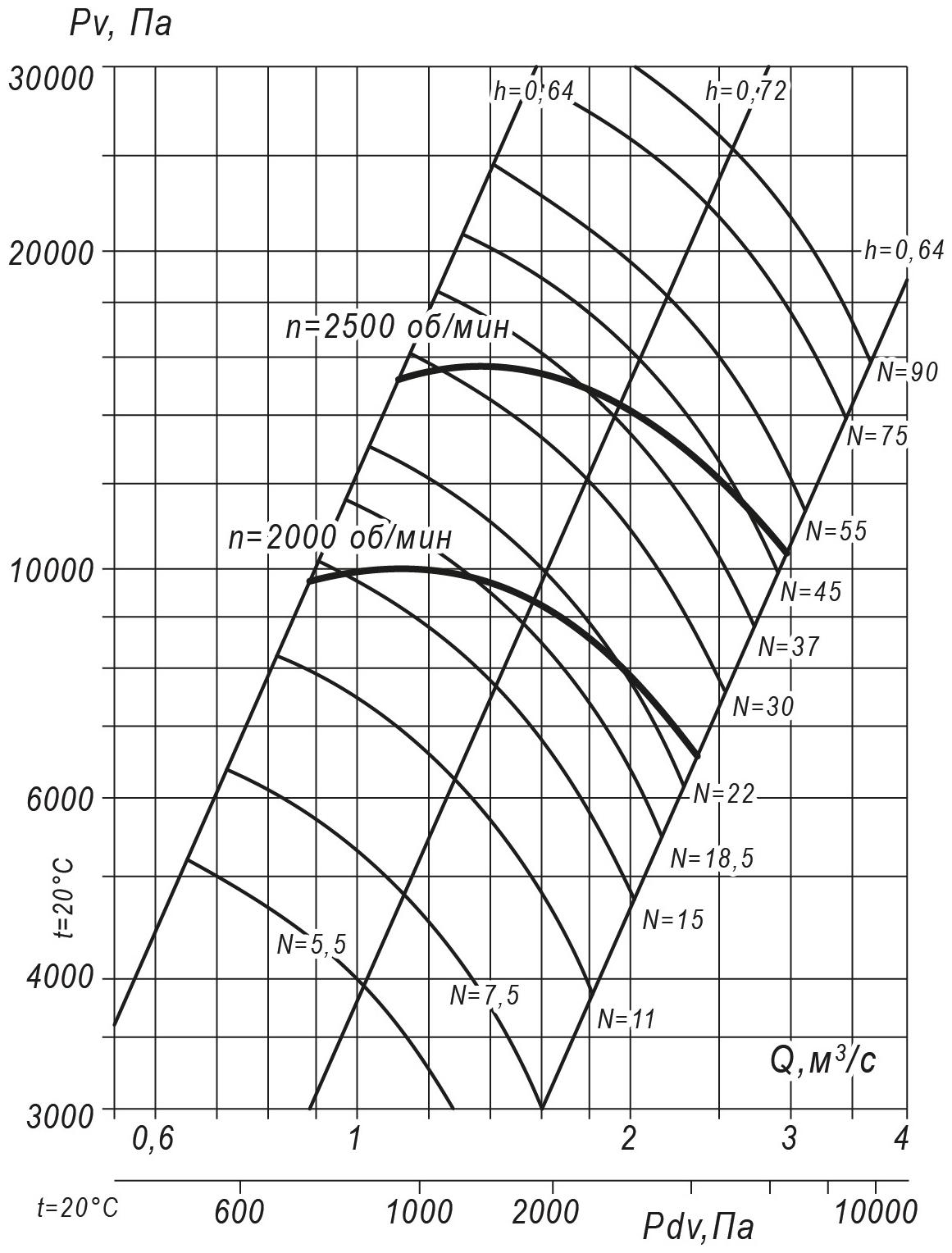

Аэродинамические характеристики радиального вентилятора ВР 140-15 №10, Исполнение 5

Аэродинамические характеристики радиального вентилятора ВР 140-15 №10, Исполнение 5

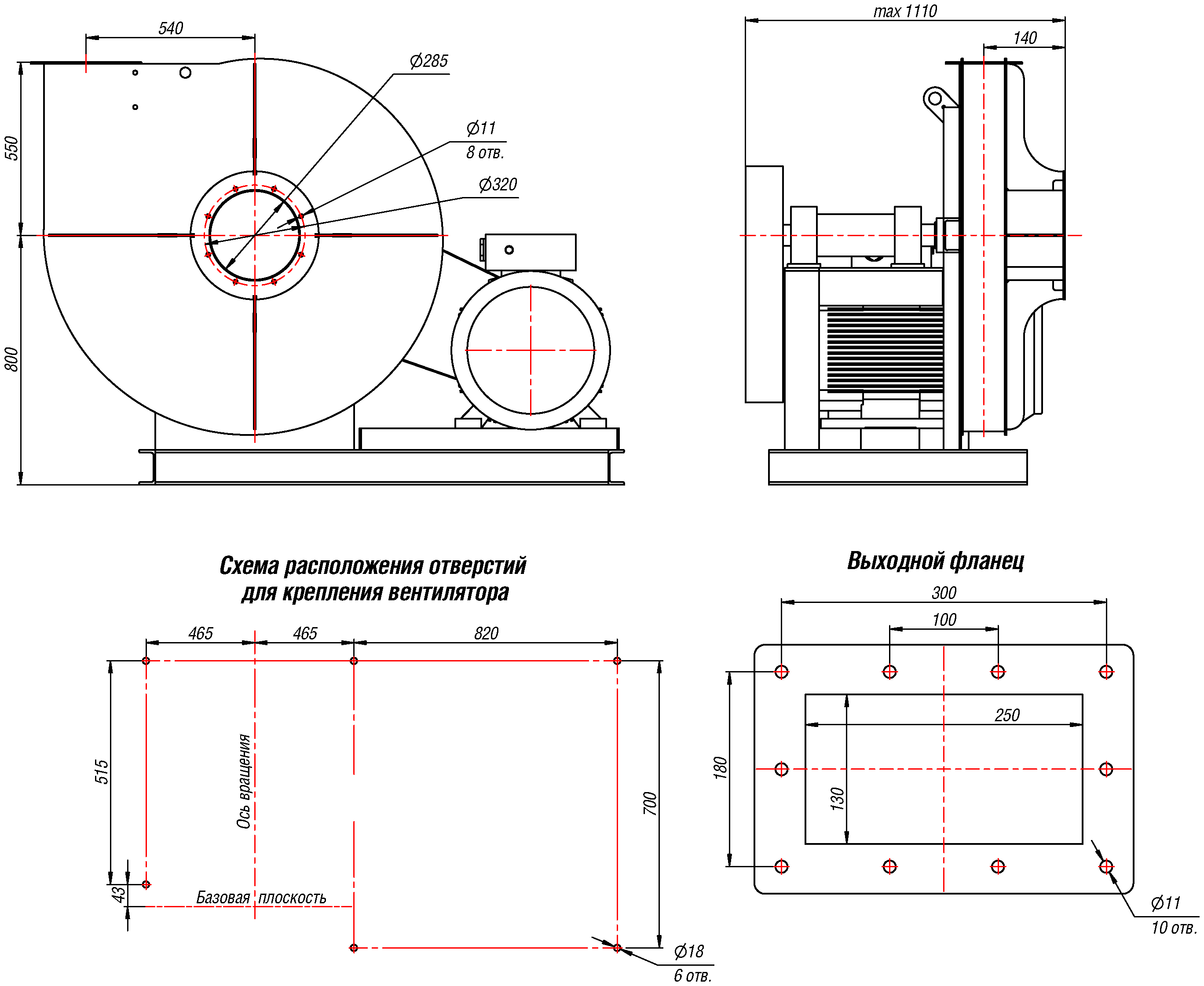

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №10, Исполнение 5

Радиальный вентилятор ВР 140-15 №10,0

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №10, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2021 715 1350 550 1960 654 1695 895 1940 634 1515 715
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
--- --- --- --- 1856 550 1394 594 2200 895 1374 574
Радиальный вентилятор ВР 140-15 №10,0

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №10, Исполнение 5 (спец.), зависящие от положения корпуса

ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1900 594 1350 550 1880 574 1695 895 1856 550 1515 715
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2200 895 1439 654 --- --- --- --- --- --- --- ---
Радиальный вентилятор ВР 140-15 №10,0

Акустические характеристики радиального вентилятора ВР 140-15 №10, Исполнение 5

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
2500 95 102 101 102 101 100 98 94 109

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Радиальные вентиляторы высокого давления ВР 140-15

Вентиляторы радиальные ВР 140-15 эксплуатируются в составе приточных и вытяжных вентиляционных систем, систем воздушного отопления и кондиционирования. Допускается эксплуатация вентиляторов ВР 140-15 в составе технологического оборудования, если условия эксплуатации не нарушают требования, установленные заводом-изготовителем.
Рабочая среда – воздух и нейтральные газовоздушные смеси температурой до +80°С (для агрегатов общепромышленного исполнения) или +200°С (для теплостойких исполнений).

Предельно допустимое загрязнение рабочей среды пылью и взвешенными включениями составляет 0,1 г/м.куб. Наличие в рабочем воздухе липких, волокнистых и абразивных материалов, а также химически активных по отношению к сталям примесей не допускается.

Конструктивные особенности вентилятора ВР 140-15


Вентилятор радиальный ВР 140-15 высокого давления поставляется заказчику в полностью собранном виде в заводской упаковке производителя.
Функцию корпуса выполняет спиралевидная «улитка» из тонколистового металла. При установке вентилятора радиального ВР 140-15 имеется возможность повернуть корпус под удобным углом для подсоединения вытяжного воздуховода.
Вентиляторы радиальные высокого давления ВР 140-15 относятся к стационарным типам вентиляторов. Для установки на постоянном месте эксплуатации конструкцией предусмотрена опорная рама. Крепление к несущему основанию производится посредством анкерных болтов. Для уменьшения вибрационных нагрузок можно использовать специальные виброизоляционные опоры (резиновые или на витых пружинах) и гибкие вставки.
Внутри спирального поворотного корпуса расположено радиальное колесо с 12-тью отогнутыми назад лопастями.
Функцию привода вентилятора радиального ВР 140-15 выполняет асинхронный двигатель. В зависимости от компоновки различают две схемы установки привода:
- соосная, втулка рабочего колеса напрессовывается на ротор (схема №1);
- двигатель устанавливается на станину, а вращающий момент на ось колеса передается клиновыми ремнями через шкивы (схема №5).
По направлению вращения колеса относительно привода различают «правые» и «левые» вентиляторы ВР 140-15.

Радиальные вентиляторы ВР 140-15 условия эксплуатации

Вентиляторы радиальные ВР 140-15 высокого давления допускаются к эксплуатации в условиях У и Т по ГОСТ 15150 при температуре окружающего воздуха -40°С…+40°С. Категории размещения – 3, 2 и 1 (если двигатель защищен от солнечного излучения и атмосферных осадков).


Номенклатурный ряд радиальных вентиляторов ВР 140-15 насчитывает 10-ть стандартных типоразмеров. Базовое исполнение – общепромышленное, но можно заказать и купить вентилятор радиальный ВР 140-15 в коррозионностойком, теплостойком или взрывозащищенном исполнении (либо в комбинации специсполнений).

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал - углеродистая сталь
Ж2 Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь
