«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 140-15 12,5

Артикул товара: 33178

Радиальный вентилятор ВР 140-15 12,5
Радиальный вентилятор ВР 140-15 12,5 - фото 2

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 140-15 12,5 — это модель серии Радиальные вентиляторы ВР 140-15. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена: Узнайте цену по запросу
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Радиальный вентилятор ВР 140-15 №12,5 высокого давления изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Вентиляторы ВР 140-15-12,5 используются в составе приточных и вытяжных вентиляционных систем, систем воздушного отопления и кондиционирования, в составе технологического оборудования. Максимально допустимая температура рабочей среды до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение), допускается загрязненность пылью и другими твердыми примесями до 100 мг/м.куб.

Технические характеристики Радиальные вентиляторы ВР 140-15 №12,5 , исполнение 1

Характеристики
электродвигателя
Характеристики вентилятора
при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 30 57,6 180М4 1,3 3,3 5500 8300 735 ДО-44 6 ВР 203 8

*При изменении типа двигателя масса может меняться

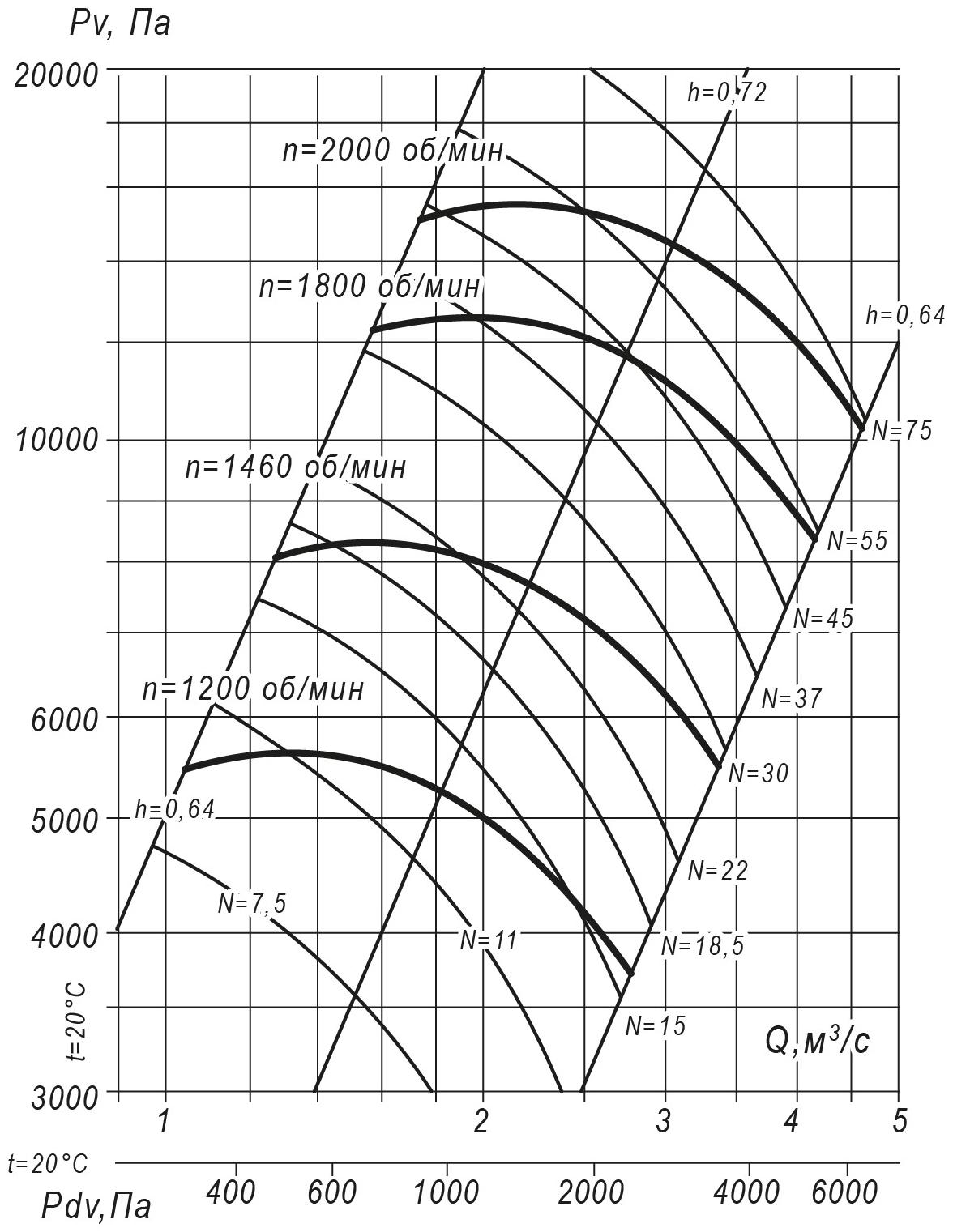

Аэродинамические характеристики радиального вентилятора ВР 140-15 №12,5, Исполнение 1

Аэродинамические характеристики радиального вентилятора ВР 140-15 №12,5, Исполнение 1

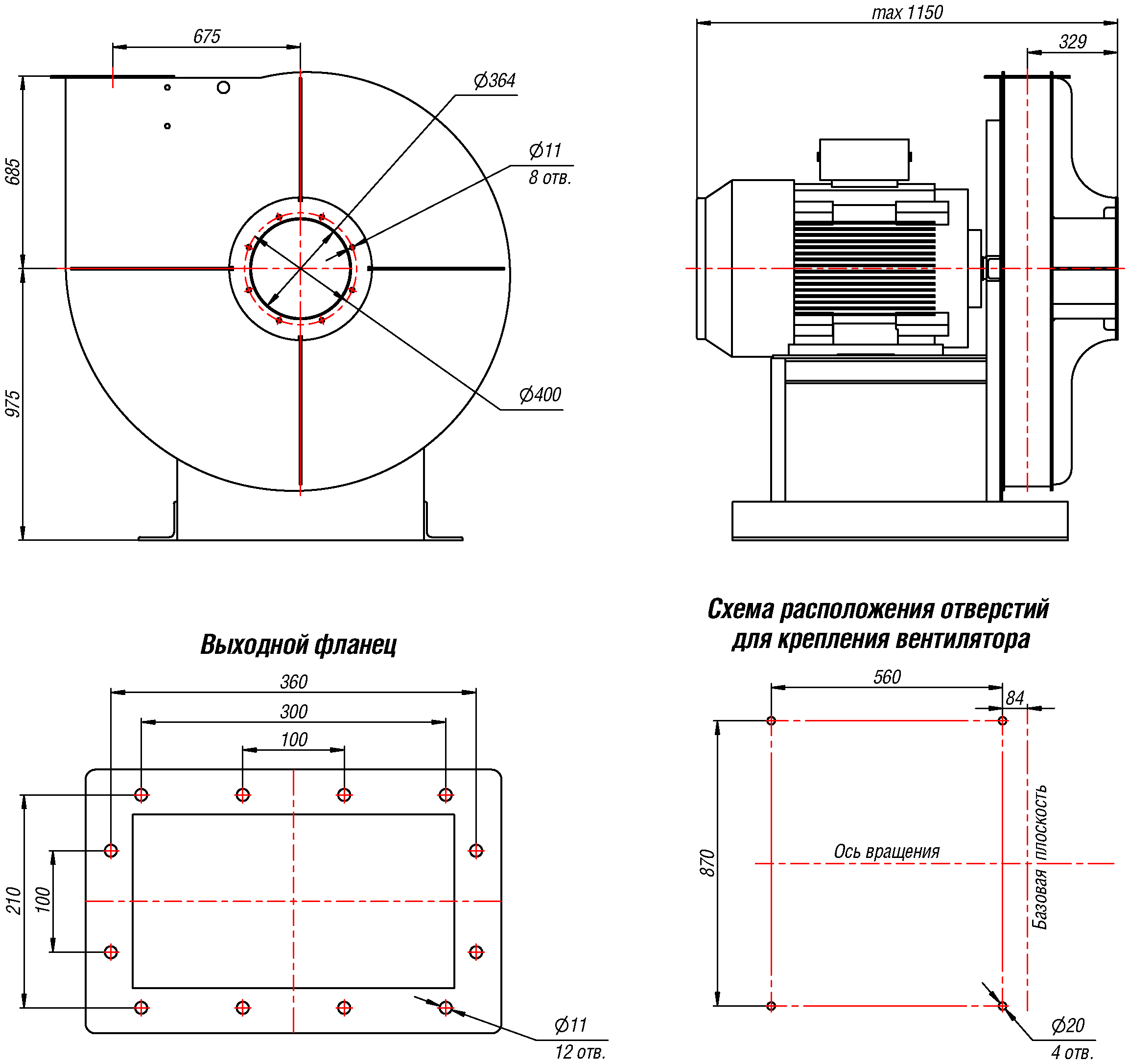

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №12,5, Исполнение 1

Радиальный вентилятор ВР 140-15 №12,5

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №12,5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1622 880 1660 685 1536 718 2082 1107 1478 793 1855 880
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1875 768 1793 818 1478 685 1718 743 1875 1107 1693 718
Радиальный вентилятор ВР 140-15 №12,5

Акустические характеристики радиального вентилятора ВР 140-15 №12,5, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 96 102 104 103 102 100 99 94 112

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Радиальные вентиляторы высокого давления ВР 140-15

Вентиляторы радиальные ВР 140-15 эксплуатируются в составе приточных и вытяжных вентиляционных систем, систем воздушного отопления и кондиционирования. Допускается эксплуатация вентиляторов ВР 140-15 в составе технологического оборудования, если условия эксплуатации не нарушают требования, установленные заводом-изготовителем.
Рабочая среда – воздух и нейтральные газовоздушные смеси температурой до +80°С (для агрегатов общепромышленного исполнения) или +200°С (для теплостойких исполнений).

Предельно допустимое загрязнение рабочей среды пылью и взвешенными включениями составляет 0,1 г/м.куб. Наличие в рабочем воздухе липких, волокнистых и абразивных материалов, а также химически активных по отношению к сталям примесей не допускается.

Конструктивные особенности вентилятора ВР 140-15


Вентилятор радиальный ВР 140-15 высокого давления поставляется заказчику в полностью собранном виде в заводской упаковке производителя.
Функцию корпуса выполняет спиралевидная «улитка» из тонколистового металла. При установке вентилятора радиального ВР 140-15 имеется возможность повернуть корпус под удобным углом для подсоединения вытяжного воздуховода.
Вентиляторы радиальные высокого давления ВР 140-15 относятся к стационарным типам вентиляторов. Для установки на постоянном месте эксплуатации конструкцией предусмотрена опорная рама. Крепление к несущему основанию производится посредством анкерных болтов. Для уменьшения вибрационных нагрузок можно использовать специальные виброизоляционные опоры (резиновые или на витых пружинах) и гибкие вставки.
Внутри спирального поворотного корпуса расположено радиальное колесо с 12-тью отогнутыми назад лопастями.
Функцию привода вентилятора радиального ВР 140-15 выполняет асинхронный двигатель. В зависимости от компоновки различают две схемы установки привода:
- соосная, втулка рабочего колеса напрессовывается на ротор (схема №1);
- двигатель устанавливается на станину, а вращающий момент на ось колеса передается клиновыми ремнями через шкивы (схема №5).
По направлению вращения колеса относительно привода различают «правые» и «левые» вентиляторы ВР 140-15.

Радиальные вентиляторы ВР 140-15 условия эксплуатации

Вентиляторы радиальные ВР 140-15 высокого давления допускаются к эксплуатации в условиях У и Т по ГОСТ 15150 при температуре окружающего воздуха -40°С…+40°С. Категории размещения – 3, 2 и 1 (если двигатель защищен от солнечного излучения и атмосферных осадков).


Номенклатурный ряд радиальных вентиляторов ВР 140-15 насчитывает 10-ть стандартных типоразмеров. Базовое исполнение – общепромышленное, но можно заказать и купить вентилятор радиальный ВР 140-15 в коррозионностойком, теплостойком или взрывозащищенном исполнении (либо в комбинации специсполнений).

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал - углеродистая сталь
Ж2 Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь
