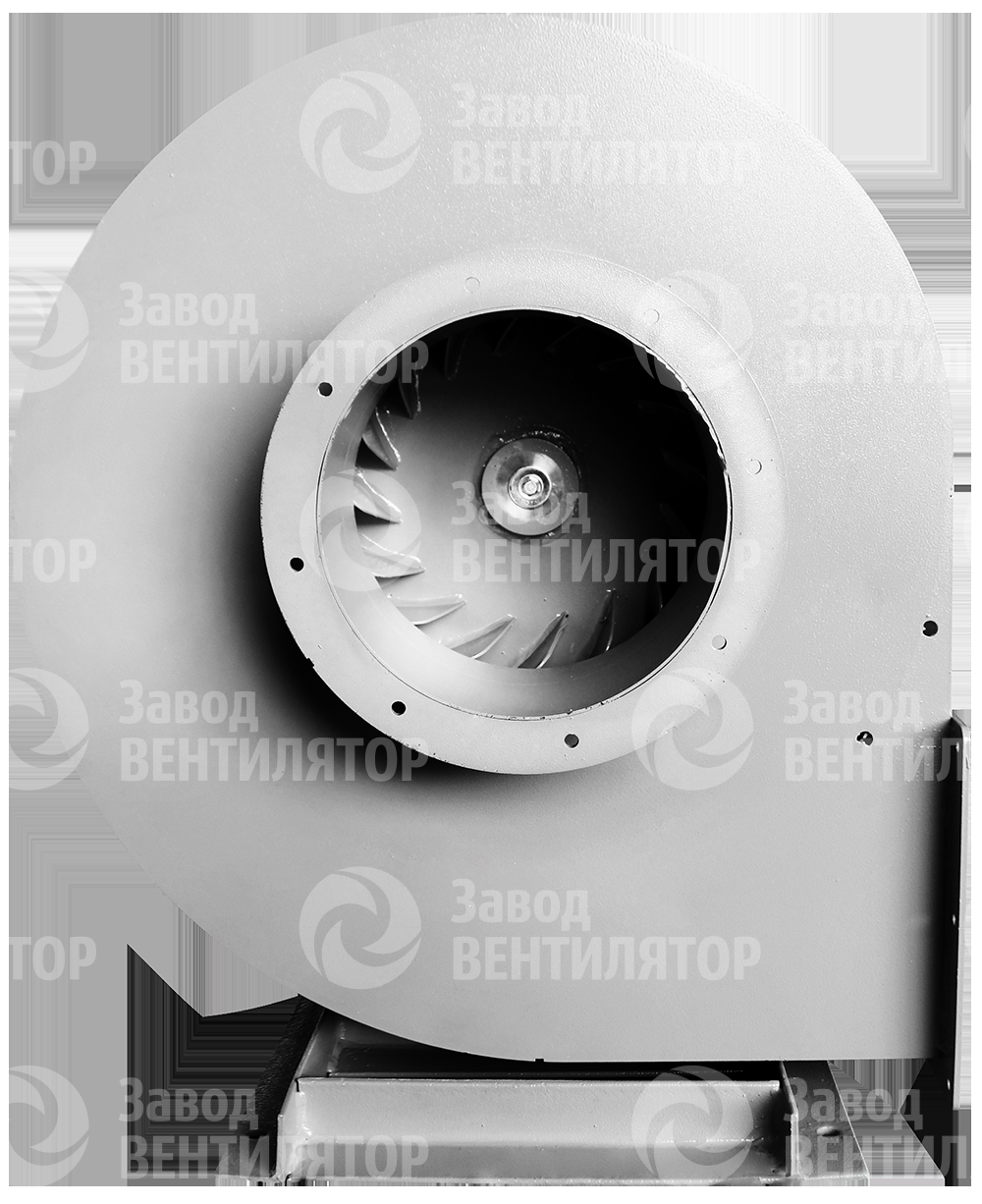

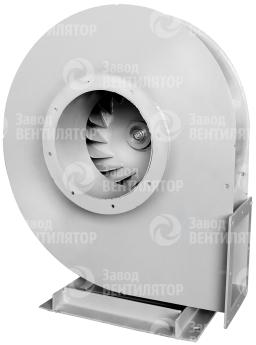

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВВД 10,0
Артикул товара: 33194
«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВВД 10,0 — это модель серии Радиальные вентиляторы ВВД. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
В наличии. Доставка по Москве.
Документация
Описание
Радиальный вентилятор ВВД №10 высокого давления изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую), 3-ей схеме (рабочее колесо соединяется с электродвигателем при помощи соединительной муфты) и по 5-ой схеме (соединение рабочего колеса с двигателем посредством ременной передачи) исполнения. Максимально допустимая температура рабочей среды до +80°С. Вентиляторы ВВД №10 используются в приточных системах вентиляции в зданиях и сооружениях общественного, административного и производственного значения, в составе технологических промышленных установок различных типов и назначения.
Технические характеристики Радиальные вентиляторы ВВД №10,0 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 100 | 15 | 30 | 160S4 | 1,55 | 4,5 | 2170 | 2680 | 680 | ДО-44 | 6 | ВР 203 | 10 |
| 1 300 | 30 | 57,6 | 180М4 | 1,8 | 5,3 | 3000 | 3750 | 745 | ДО-44 | 6 | ВР 203 | 10 |
| 1 600 | 45 | 84,9 | 200L4 | 2,25 | 6,5 | 4500 | 5750 | 825 | ДО-44 | 8 | ВР 203 | 10 |
| 1 800 | 75 | 138,3 | 250S4 | 2,5 | 7,4 | 5750 | 7300 | 995 | ДО-44 | 10 | ВР 203 | 12 |
| 2 000 | 90 | 165,5 | 250M4 | 2,8 | 8,1 | 7000 | 9000 | 1035 | ДО-44 | 10 | ВР 203 | 12 |
*При изменении типа двигателя масса может меняться

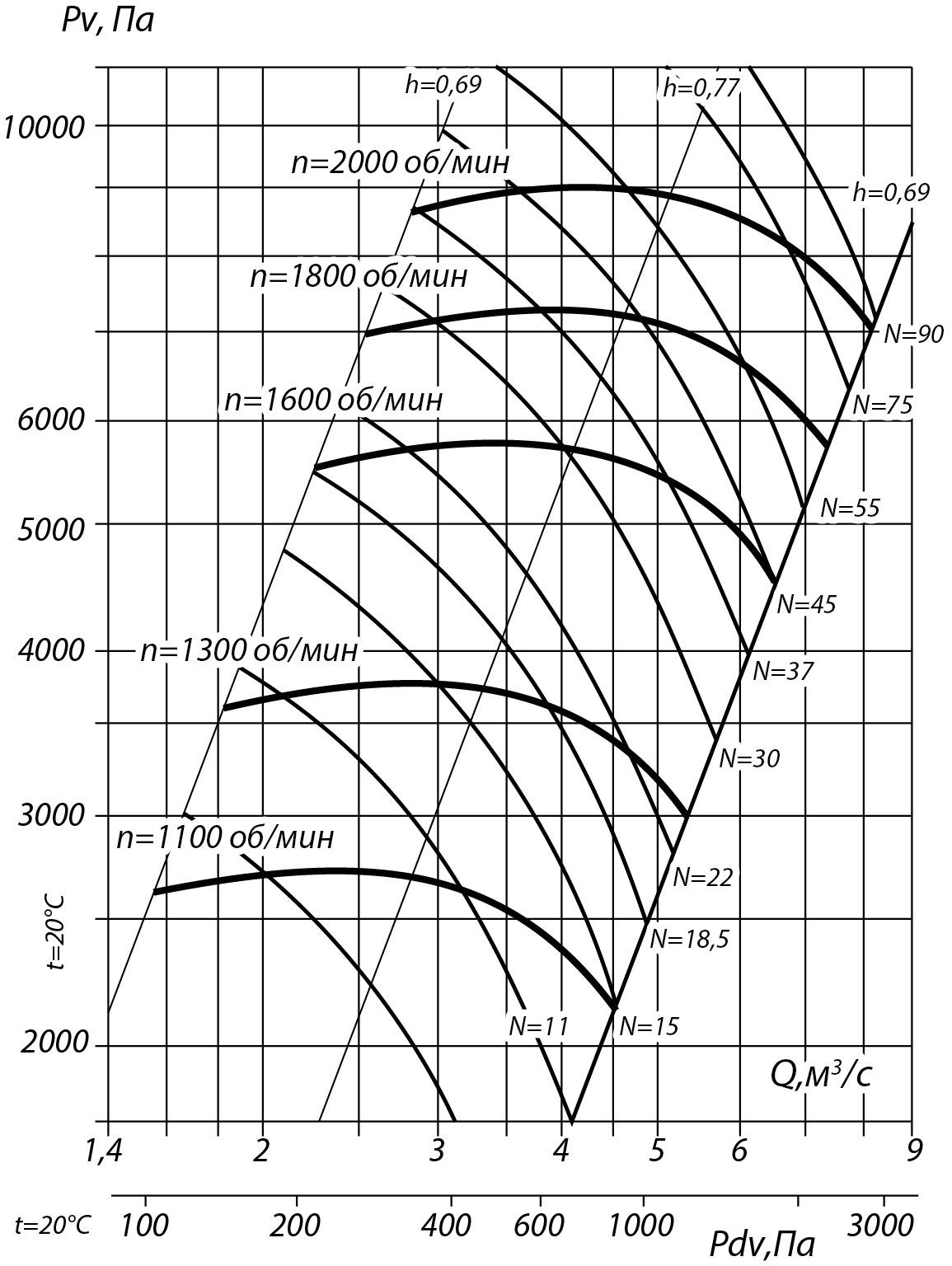

Аэродинамические характеристики радиального вентилятора ВВД №10, Исполнение 5

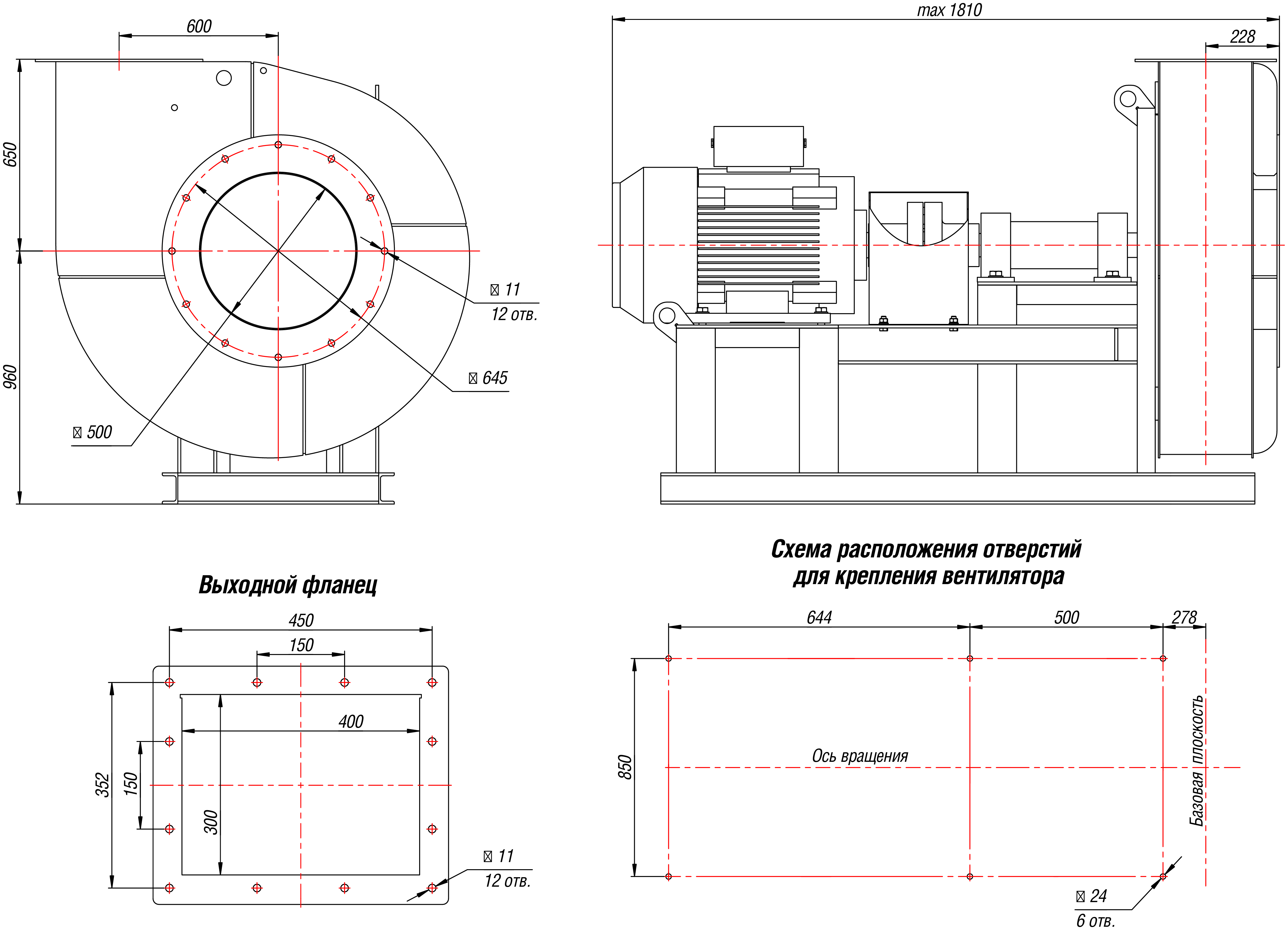

Габаритные и присоединительные размеры радиального вентилятора ВВД №10, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВВД №10, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2208 | 853 | 1570 | 650 | 2128 | 773 | 1983 | 1063 | 2088 | 733 | 1773 | 853 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 2005 | 650 | 1573 | 653 | 2418 | 1063 | 1533 | 613 |
Габаритные и присоединительные размеры радиального вентилятора ВВД №10, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2008 | 653 | 1570 | 650 | 1968 | 613 | 1983 | 1063 | 2005 | 650 | 1773 | 853 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2418 | 1063 | 1693 | 773 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВВД №10, Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1100 | 98 | 101 | 104 | 106 | 104 | 105 | 96 | 88 | 109 |
| 1300 | 99 | 102 | 106 | 107 | 106 | 106 | 96 | 88 | 110 |
| 1600 | 101 | 104 | 107 | 109 | 108 | 107 | 98 | 89 | 112 |
| 1800 | 103 | 106 | 109 | 111 | 110 | 109 | 100 | 91 | 114 |
| 2000 | 104 | 108 | 110 | 112 | 113 | 110 | 103 | 93 | 116 |
Технические характеристики Радиальные вентиляторы ВВД №10,0 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 37 | 70,2 | 200М4 | 2,1 | 6 | 3800 | 4800 | 575 | ДО-44 | 4 | ВР 203 | 8 |
*При изменении типа двигателя масса может меняться

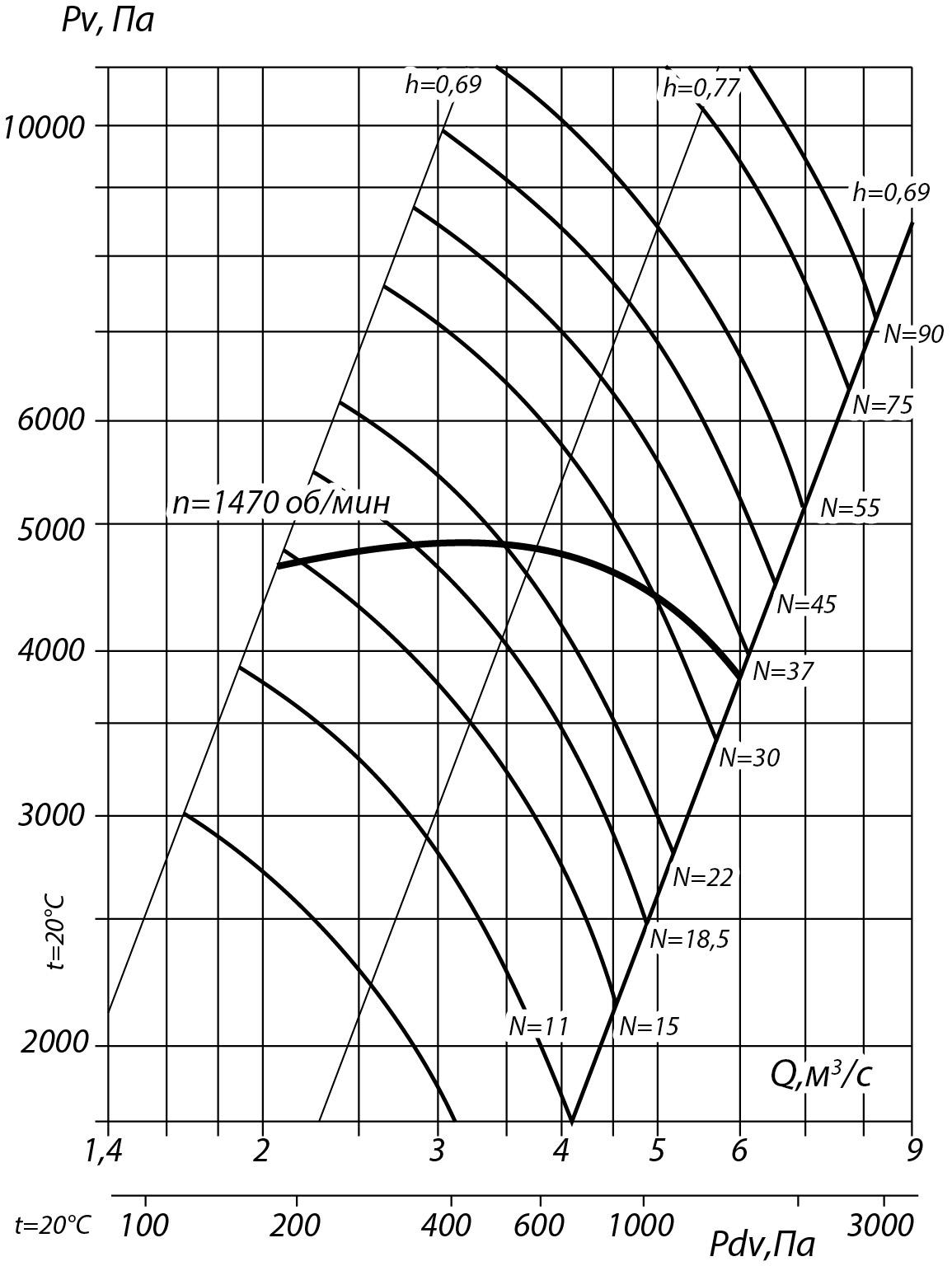

Аэродинамические характеристики радиального вентилятора ВВД №10, Исполнение 3

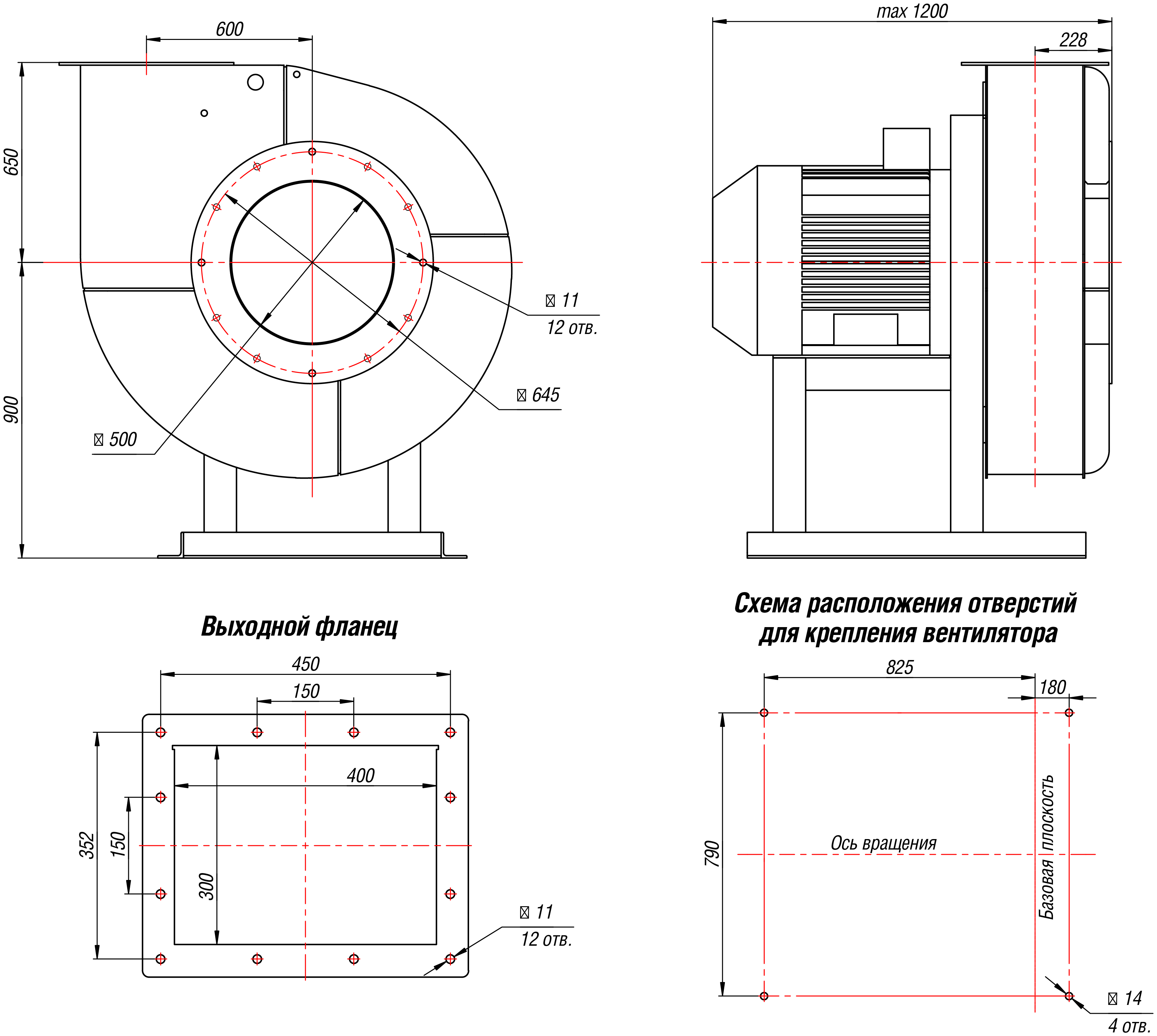

Габаритные и присоединительные размеры радиального вентилятора ВВД №10, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВВД №10, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1506 | 653 | 1610 | 650 | 1386 | 613 | 2023 | 1063 | 1383 | 733 | 1813 | 853 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1755 | 692 | 1733 | 773 | 1383 | 650 | 1613 | 653 | 1756 | 1063 | 1573 | 613 |
Акустические характеристики радиального вентилятора ВВД №10, Исполнение 3
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 95 | 98 | 103 | 104 | 100 | 98 | 93 | 81 | 106 |
Технические характеристики Радиальные вентиляторы ВВД №10,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 37 | 70,2 | 200М4 | 2,1 | 6 | 3800 | 4800 | 575 | ДО-44 | 4 | ВР 203 | 8 |
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВВД №10, Исполнение 1

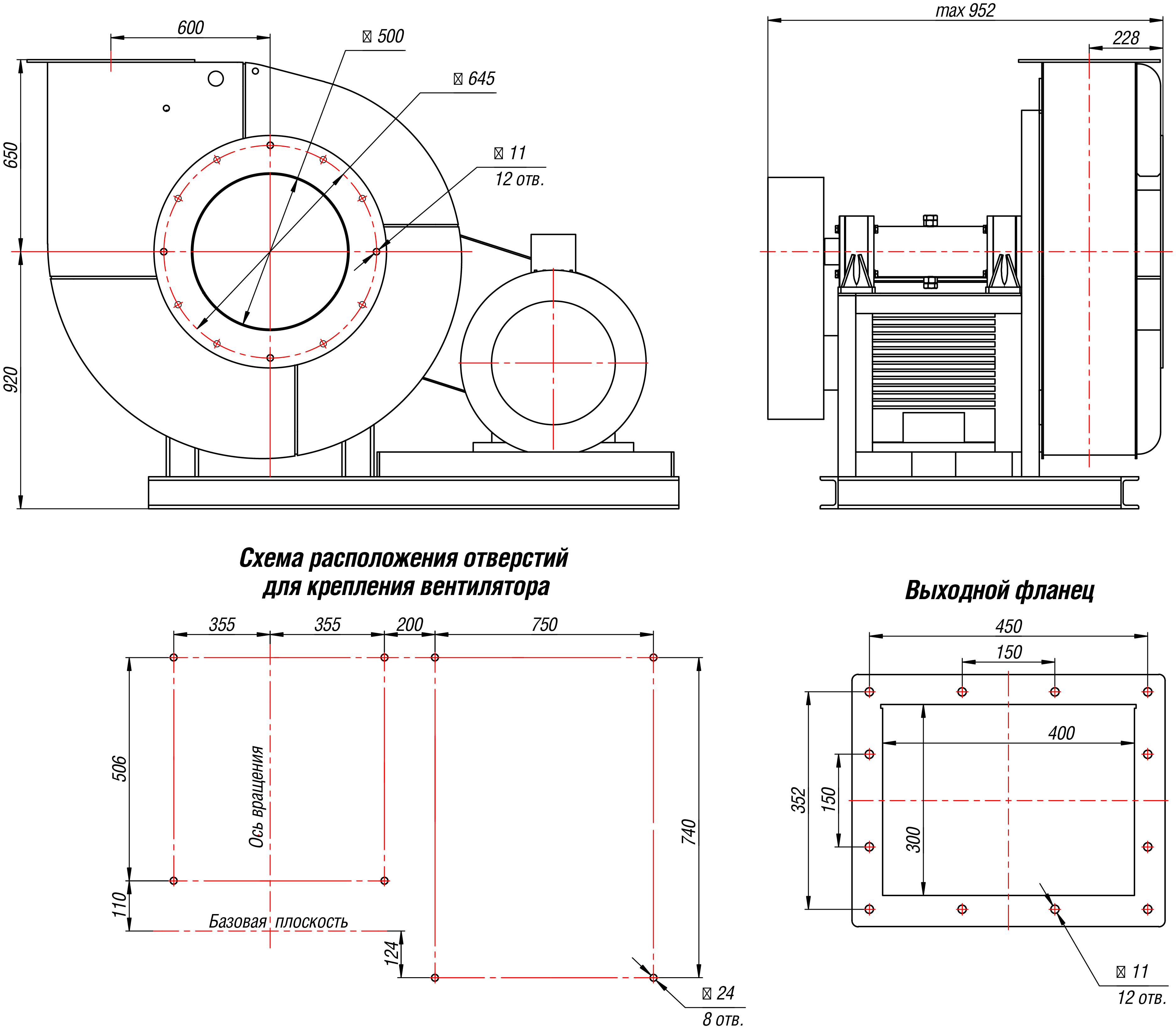

Габаритные и присоединительные размеры радиального вентилятора ВВД №10, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВВД №10, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1506 | 653 | 1550 | 650 | 1386 | 613 | 1963 | 1063 | 1383 | 733 | 1753 | 853 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1755 | 692 | 1673 | 773 | 1383 | 650 | 1553 | 653 | 1756 | 1063 | 1513 | 613 |
Акустические характеристики радиального вентилятора ВВД №10, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 95 | 98 | 103 | 104 | 100 | 98 | 93 | 81 | 106 |
Особенности
Радиальные вентиляторы высокого давления ВВД
Вентиляторы радиальные ВВД рассчитаны на стационарную установку и работу в составе систем приточной и вытяжной вентиляции, воздушного отопления, кондиционирования. Вентиляторы высокого давления ВВД допускаются к работе в составе различных технологических установок, где требуется перемещение воздушных и нейтральных газовоздушных сред (если условия эксплуатации не нарушают требования к работе оборудования, установленные заводом-изготовителем).
Рабочая среда – воздух и химически нейтральные газовоздушные среды, концентрация пыли в которых не превышает 0,1 г/м.куб. Максимально допустимая температура эксплуатации составляет +80°С для вентиляторов радиальных ВВД в общепромышленном исполнении и +200°С для теплостойких вентагрегатов.
Липкие вещества, волокна, абразив и химически активные примеси в рабочей среде не допускаются.
Вентиляторы радиальные ВВД высокого давления поставляются заказчику в полностью собранном и готовом к монтажным работам виде.
Оборудование должно устанавливаться стационарно на жестком несущем основании (железобетон или металлоконструкция). В опорной раме, вываренной из стандартизированного металлопроката, предусмотрены отверстия под анкерный крепеж.
На опорной раме размещается спиралевидный кожух в виде «улитки». Для подсоединения вентилятора ВВД к вентиляционным коробам сети на корпусе имеются патрубки: круглый для входного воздуховода и прямоугольный для выходного. Подключать оборудование в вентиляционной магистрали можно как напрямую, так и посредством гибких вставок. Корпус выполнен поворотным, что дает возможность развернуть его при монтаже на удобный угол.
Внутри корпусной детали размещено рабочее колесо с 16-тью лопастями. В качестве привода используется асинхронный электродвигатель (устанавливается на подставке соосно рабочему колесу).
Радиальные вентиляторы ВВД условия эксплуатации
Вентиляторы радиальные ВВД предназначены для работы в регионах с тропическим (Т) и умеренным (У) климатом при температуре окружающей среды -40°С…+40°С в соответствии с требованиями ГОСТ 15150. Кат. разм. – 3, 2 и 1 (если двигатель защищен от солнечного излучения и атмосферных осадков).
Радиальные вентиляторы ВВД выпускаются предприятием-производителем в 11-ти стандартных типоразмерах. В общепромышленном исполнении элементы оборудования изготавливаются из конструкционной низкоуглеродистой стали, но также можно купить вентиляторы радиальные ВВД в теплостойком, коррозионностойком или взрывозащищенном исполнении (а также в комбинации специсполнений).
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
