«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВВД 5,0

Артикул товара: 33188

Радиальный вентилятор ВВД 5,0
Радиальный вентилятор ВВД 5,0 - фото 2

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВВД 5,0 — это модель серии Радиальные вентиляторы ВВД. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена: Узнайте цену по запросу
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Радиальный вентилятор ВВД №5 высокого давления изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) и по 5-ой схеме (соединение рабочего колеса с двигателем посредством ременной передачи) исполнения. Максимально допустимая температура рабочей среды до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение). Вентиляторы ВВД №5 используются в приточных системах вентиляции в зданиях и сооружениях общественного, административного и производственного значения, в составе технологических промышленных установок различных типов и назначения.

Технические характеристики Радиальные вентиляторы ВВД №5,0 , исполнение 5

Характеристики
электродвигателя
Характеристики вентилятора
при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 800 2,2 5,1 90L4 0,32 0,95 1400 1800 150 ДО-40 6 ВР 203 6
2 300 5,5 11,7 112М4 0,4 1,2 2250 3000 165 ДО-40 6 ВР 203 6

*При изменении типа двигателя масса может меняться

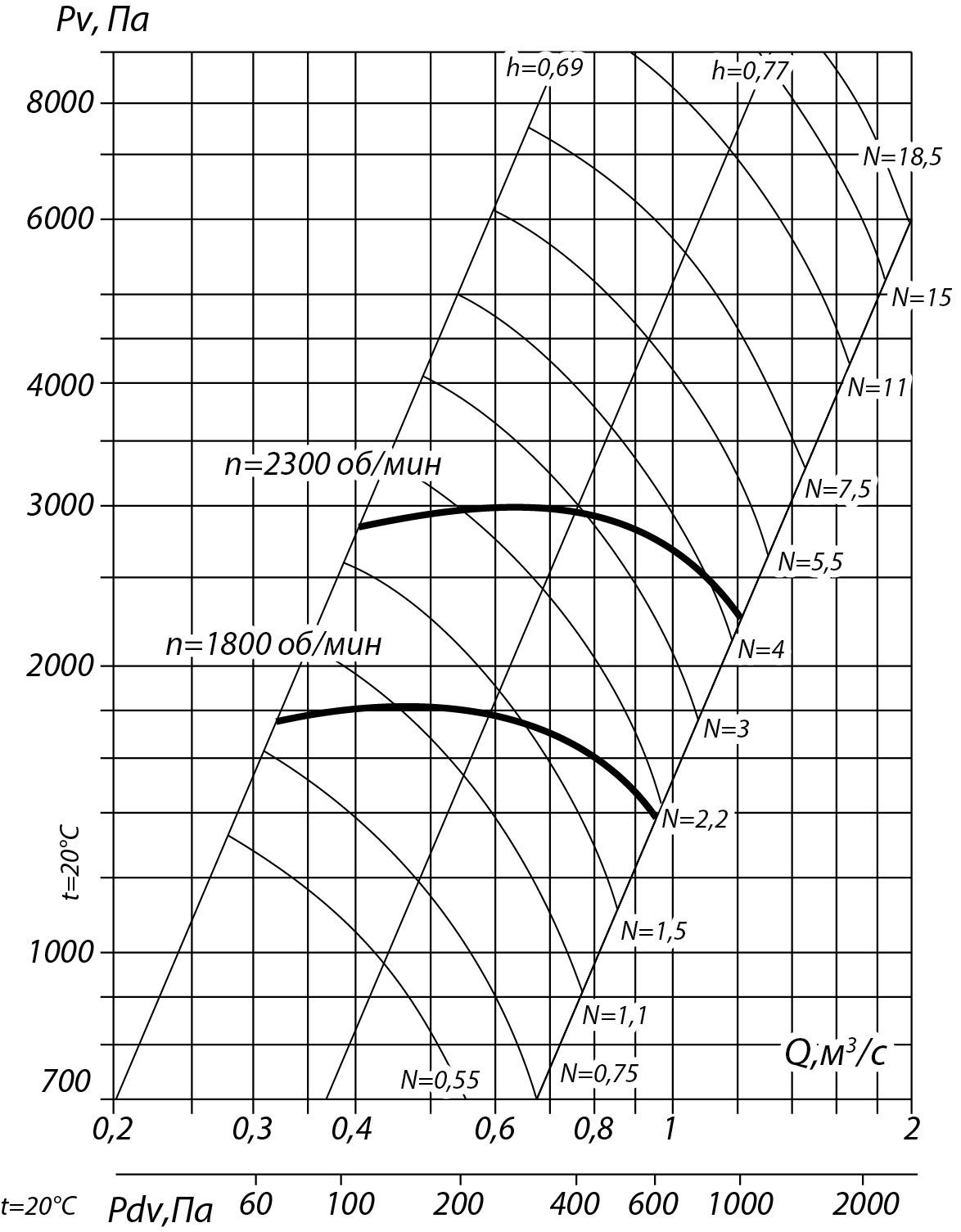

Аэродинамические характеристики радиального вентилятора ВВД №5, Исполнение 5

Аэродинамические характеристики радиального вентилятора ВВД №5, Исполнение 5

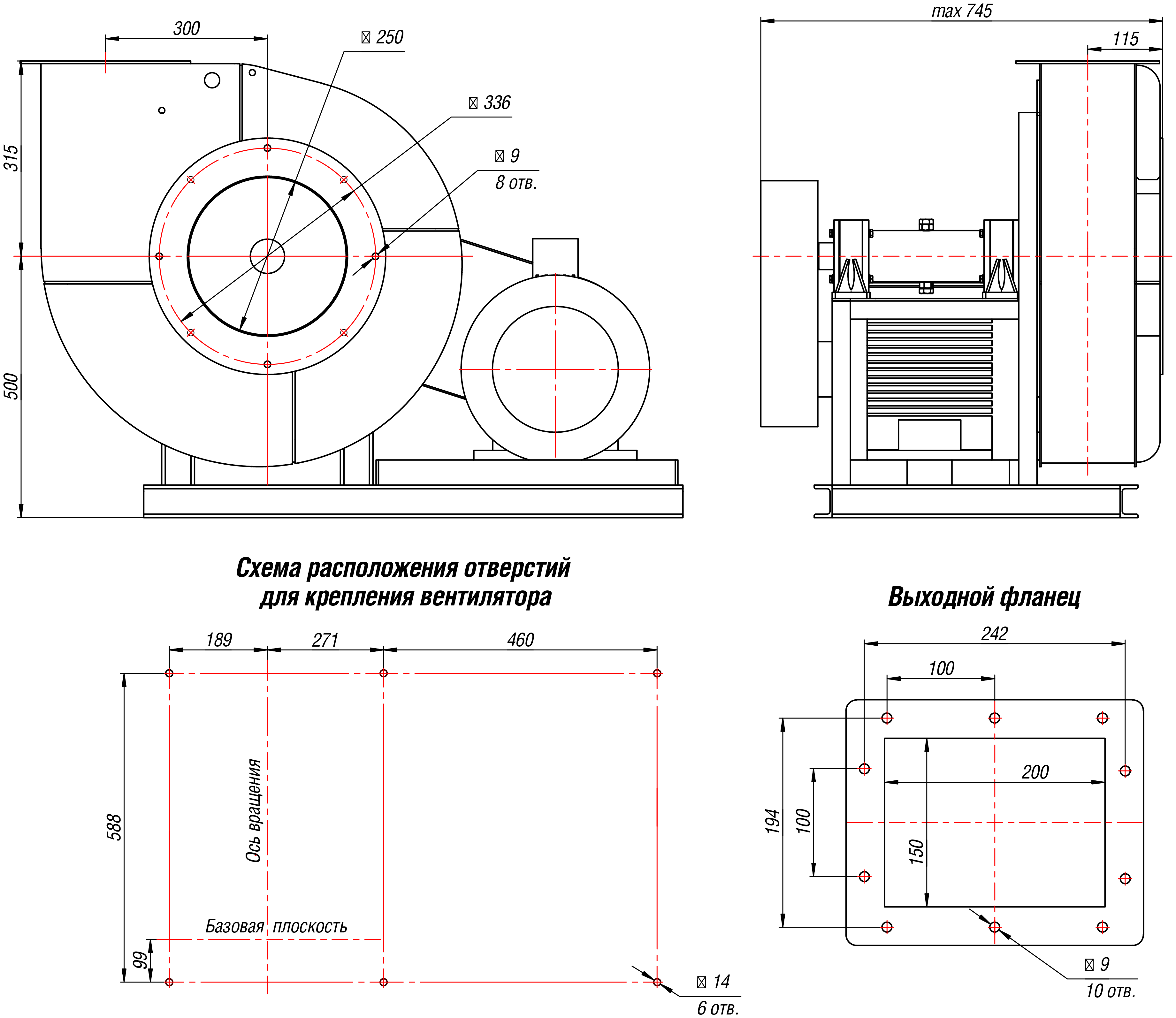

Габаритные и присоединительные размеры радиального вентилятора ВВД №5, Исполнение 5

Радиальный вентилятор ВВД №5,0

Габаритные и присоединительные размеры радиального вентилятора ВВД №5, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
763 438 815 315 1127 381 1032 532 1108 362 938 438
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
--- --- --- --- 1060 314 825 325 1278 532 811 311
Радиальный вентилятор ВВД №5,0

Габаритные и присоединительные размеры радиального вентилятора ВВД №5, Исполнение 5 (спец.), зависящие от положения корпуса

ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1070 325 814 314 1056 310 1032 532 1060 314 938 438
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1278 532 881 381 --- --- --- --- --- --- --- ---
Радиальный вентилятор ВВД №5,0

Технические характеристики Радиальные вентиляторы ВВД №5,0 , исполнение 1

Характеристики
электродвигателя
Характеристики
вентилятора при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 1,1 2,9 80А4 0,25 0,74 860 1100 88 ДО-40 4 ВР 203 4
3 000 11 21,2 132М2 0,5 1,51 3500 4750 145 ДО-40 4 ВР 203 4

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВВД №5, Исполнение 1

Аэродинамические характеристики радиального вентилятора ВВД №5, Исполнение 1

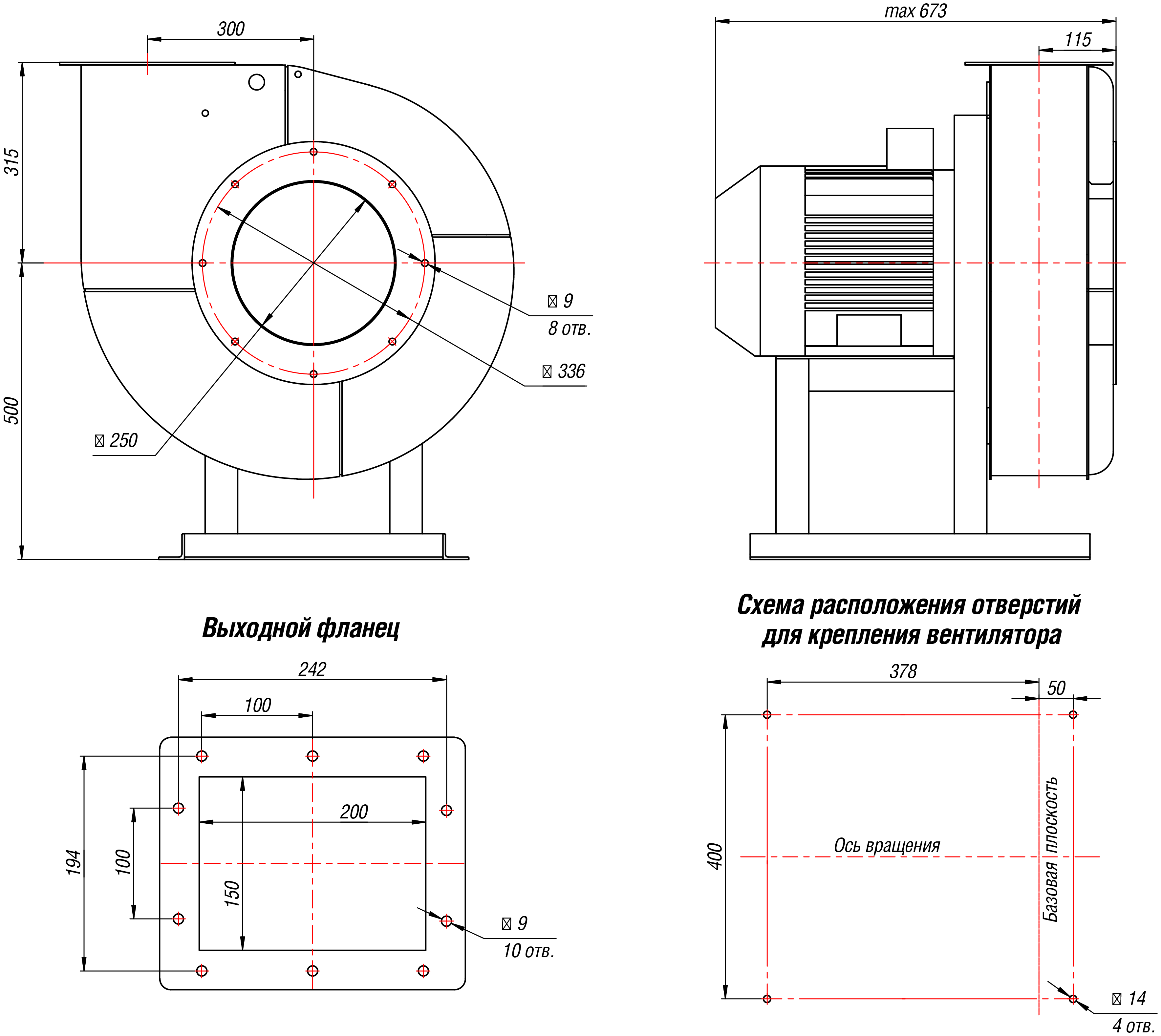

Габаритные и присоединительные размеры радиального вентилятора ВВД №5, Исполнение 1

Радиальный вентилятор ВВД №5,0

Габаритные и присоединительные размеры радиального вентилятора ВВД №5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
764 325 815 315 691 311 1032 532 677 362 938 438
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
876 344 881 381 677 314 825 325 876 532 811 311
Радиальный вентилятор ВВД №5,0

Акустические характеристики радиального вентилятора ВВД №5, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 78 81 82 85 80 76 72 64 88
3000 86 88 97 98 101 96 92 88 96

Особенности

Радиальные вентиляторы высокого давления ВВД

Вентиляторы радиальные ВВД рассчитаны на стационарную установку и работу в составе систем приточной и вытяжной вентиляции, воздушного отопления, кондиционирования. Вентиляторы высокого давления ВВД допускаются к работе в составе различных технологических установок, где требуется перемещение воздушных и нейтральных газовоздушных сред (если условия эксплуатации не нарушают требования к работе оборудования, установленные заводом-изготовителем).

Рабочая среда – воздух и химически нейтральные газовоздушные среды, концентрация пыли в которых не превышает 0,1 г/м.куб. Максимально допустимая температура эксплуатации составляет +80°С для вентиляторов радиальных ВВД в общепромышленном исполнении и +200°С для теплостойких вентагрегатов.

Липкие вещества, волокна, абразив и химически активные примеси в рабочей среде не допускаются.

Конструктивные особенности вентилятора ВВД

Вентиляторы радиальные ВВД высокого давления поставляются заказчику в полностью собранном и готовом к монтажным работам виде.

Оборудование должно устанавливаться стационарно на жестком несущем основании (железобетон или металлоконструкция). В опорной раме, вываренной из стандартизированного металлопроката, предусмотрены отверстия под анкерный крепеж.

На опорной раме размещается спиралевидный кожух в виде «улитки». Для подсоединения вентилятора ВВД к вентиляционным коробам сети на корпусе имеются патрубки: круглый для входного воздуховода и прямоугольный для выходного. Подключать оборудование в вентиляционной магистрали можно как напрямую, так и посредством гибких вставок. Корпус выполнен поворотным, что дает возможность развернуть его при монтаже на удобный угол.

Внутри корпусной детали размещено рабочее колесо с 16-тью лопастями. В качестве привода используется асинхронный электродвигатель (устанавливается на подставке соосно рабочему колесу).

Радиальные вентиляторы ВВД условия эксплуатации

Вентиляторы радиальные ВВД предназначены для работы в регионах с тропическим (Т) и умеренным (У) климатом при температуре окружающей среды -40°С…+40°С в соответствии с требованиями ГОСТ 15150. Кат. разм. – 3, 2 и 1 (если двигатель защищен от солнечного излучения и атмосферных осадков).

Радиальные вентиляторы ВВД выпускаются предприятием-производителем в 11-ти стандартных типоразмерах. В общепромышленном исполнении элементы оборудования изготавливаются из конструкционной низкоуглеродистой стали, но также можно купить вентиляторы радиальные ВВД в теплостойком, коррозионностойком или взрывозащищенном исполнении (а также в комбинации специсполнений).

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
