«Завод ВЕНТИЛЯТОР» Вентилятор пылевой ВЦП 7-40 4,0

Артикул товара: 33235

«Завод ВЕНТИЛЯТОР» Вентилятор пылевой ВЦП 7-40 4,0 — это модель серии Вентиляторы пылевые ВЦП 7-40. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Документация

• Скачать PDF
• Скачать сертификат PDF

Описание

Вентилятор пылевой ВЦП 7-40 №4 радиальный среднего давления одностороннего всасывания изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Рабочая среда – воздух и химически нейтральные газовоздушные смеси с запыленностью не более 0,6 кг/м.куб., предельно допустимая температура +80°С. Пылевой вентилятор ВЦП 7-40 №4 применяют в системах вентиляции общеобменного типа и в составе различных технологических систем: в пылеочистных установках, в системах пневматической транспортировки сыпучих материалов, для удаления стружки и опилок из зон станочного оборудования, при производстве железобетонных изделий и т.д.

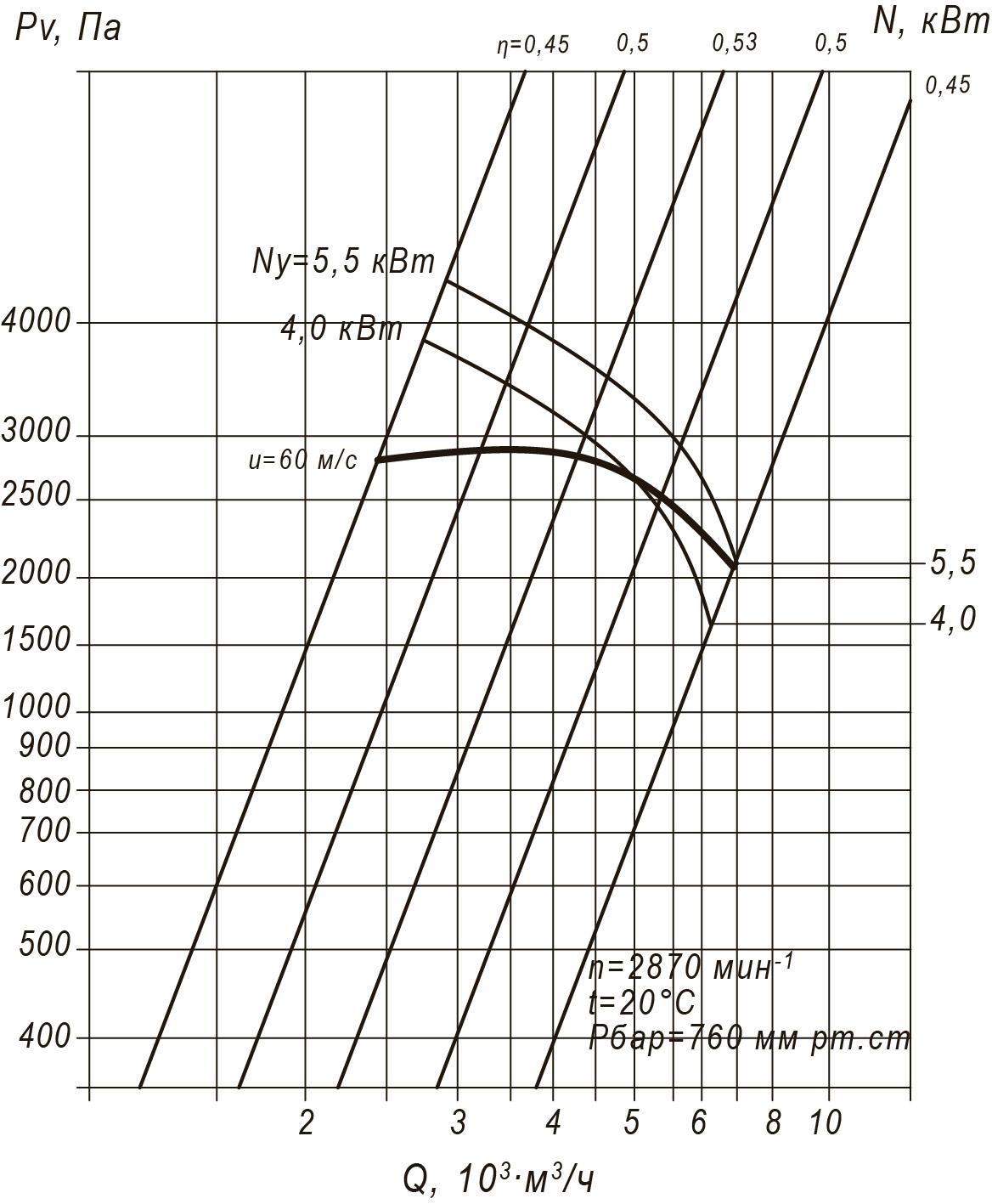

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №4 Исполнение 1

Особенности

Пылевые вентиляторы среднего давления ВЦП 7-40

Вентиляторы пылевые ВЦП 7-40 радиального типа работают на одностороннее всасывание рабочей среды и способны развивать среднее давление. Вентиляторы данной серии могут эксплуатироваться в системах вентиляции общеобменного типа, а также в качестве элемента технологических линий, где техпроцесс предусматривает перемещение неагрессивных газовоздушных сред, на линиях пневматической транспортировки мелкодисперсных сыпучих материалов, для утилизации металлической и деревянной стружки из зоны станков, на производстве ЖБ-изделий и т.д.

Рабочая среда пылевых вентиляторов ВЦП 7-40 – воздух и химически нейтральные газовоздушные смеси температурой до +80°С и запыленностью не более 0,6 кг/м.куб.

Вентиляторы пылевые ВЦП 7-40 поставляются потребителю в полностью собранном и готовом к монтажу виде.

Данный тип агрегатов рассчитан на стационарную установку. Пылевые вентиляторы монтируются на жестком основании и крепятся к нему анкерными болтами.

Пылевые радиальные вентиляторы ВЦП 7-40 имеют моноблочную конструкцию, - на сварной раме скомпонованы корпус, рабочее колесо и привод.

Корпус изготавливается из тонколистового металла и имеет спиралевидную форму (тип – «улитка»). Для подсоединения к воздуховодам на корпусной детали предусматриваются патрубки с фланцами. Подсоединение к воздуховодам вентсети может быть прямым или через гибкие вставки соответствующего типоразмера. Корпус – поворотный, что дает возможность выставить его под удобным углом при монтаже.

Внутри «улитки» размещено рабочее колесо радиального типа с 6-тью отогнутыми в сторону вращения лопатками.

Приводной электродвигатель вентилятора пылевого ВЦП 7-40 может быть смонтирован:

- соосно рабочему колесу на подставке (схема №1);
- на опорной станине (схема №5), в этом случае крутящий момент передает ременная передача.

Пылевые вентиляторы ВЦП 7-40 условия эксплуатации

Радиальные вентиляторы пылевые ВЦП 7-40 допускаются к работе в климатических условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С. Категории размещения – 3 и 2. Если электрическая часть защищена от атмосферных осадков и солнечных лучей, допускается размещение по 1-ой категории.

Опции

Модификации серии «Завод ВЕНТИЛЯТОР» Вентиляторы пылевые ВЦП 7-40
