«Завод ВЕНТИЛЯТОР» Вентилятор пылевой ВЦП 7-40 8,0

Артикул товара: 33238

Вентилятор пылевой ВЦП 7-40 8,0
Вентилятор пылевой ВЦП 7-40 8,0 - фото 2Вентилятор пылевой ВЦП 7-40 8,0 - фото 3Вентилятор пылевой ВЦП 7-40 8,0 - фото 4

«Завод ВЕНТИЛЯТОР» Вентилятор пылевой ВЦП 7-40 8,0 — это модель серии Вентиляторы пылевые ВЦП 7-40. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
128 580 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор пылевой ВЦП 7-40 №8 радиальный среднего давления одностороннего всасывания изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую), 3-ей схеме (рабочее колесо соединяется с электродвигателем при помощи соединительной муфты) и по 5-ой схеме (соединение рабочего колеса с двигателем посредством ременной передачи) исполнения. Пылевой вентилятор ВЦП 7-40 №8 применяют в системах вентиляции общеобменного типа и в составе различных технологических систем: в пылеочистных установках, в системах пневматической транспортировки сыпучих материалов, для удаления стружки и опилок из зон станочного оборудования, при производстве железобетонных изделий и т.д.

Технические характеристики Вентиляторы пылевые ВЦП 7-40 №8 , исполнение 1

Характеристики
электродвигателя
Характеристики вентилятора
при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 22 43,2 180S4 6 20 1900 2600 380 ДО-43 4 ВР 203 8
1 500 30 57,6 180M4 6 23 1750 2600 405 ДО-43 4 ВР 203 8

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 1

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 1

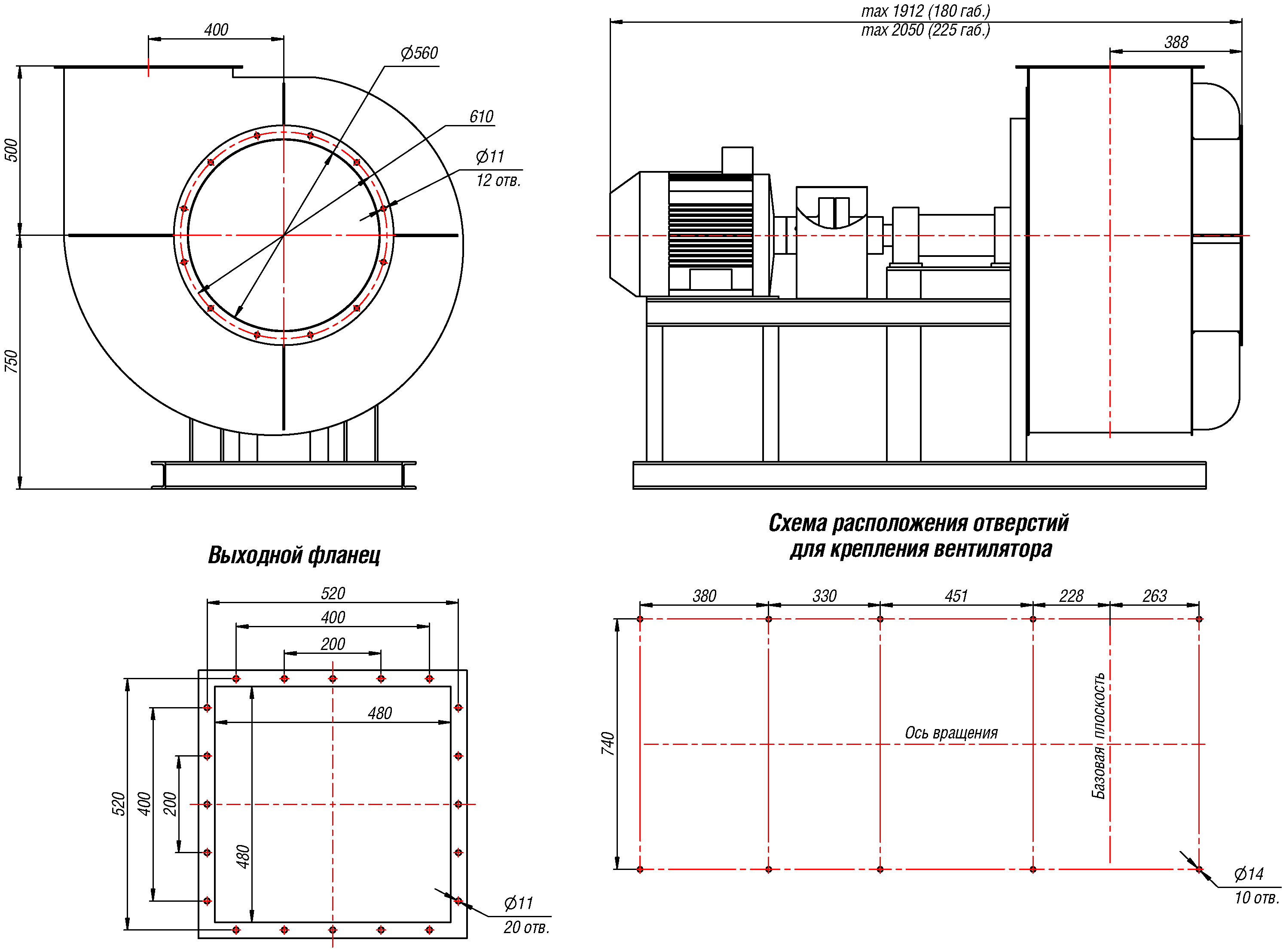

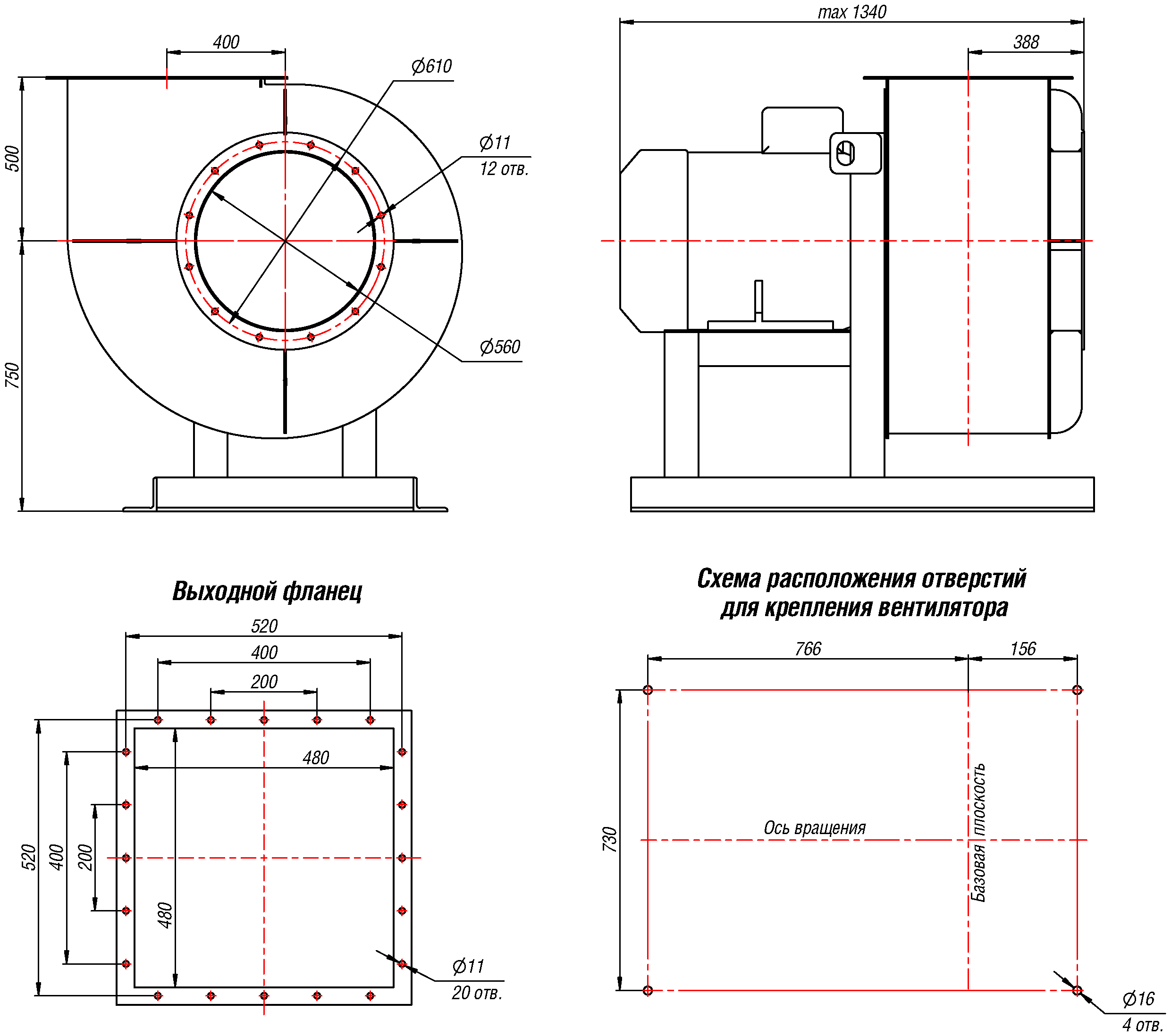

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 1

Вентилятор пылевой ВЦП 7-40 №8,0

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1201 523 1250 500 1108 494 1583 833 1083 583 1427 677
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1387 554 1364 614 1084 500 1273 523 1386 833 1244 494
Вентилятор пылевой ВЦП 7-40 №8,0

Акустические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 94 97 104 115 103 100 96 92 113

Технические характеристики Вентиляторы пылевые ВЦП 7-40 №8 , исполнение 3

Характеристики
электродвигателя
Характеристики вентилятора
при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 22 43,2 180S4 6 20 1900 2600 380 ДО-43 4 ВР 203 8
1 500 30 57,6 180M4 6 23 1750 2600 405 ДО-43 4 ВР 203 8

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 3

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 3

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 3

Вентилятор пылевой ВЦП 7-40 №8,0

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1201 523 1250 500 1108 494 1583 833 1083 583 1427 677
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1387 554 1364 614 1084 500 1273 523 1386 833 1244 494
Вентилятор пылевой ВЦП 7-40 №8,0

Акустические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 3

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 94 97 104 115 103 100 96 92 113

Технические характеристики Вентиляторы пылевые ВЦП 7-40 №8 , исполнение 5

Характеристики
электродвигателя
Характеристики вентилятора
при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 615 37 70,2 200M4 6,4 25 2100 3250 590 ДО-43 8 ВР 203 10
1 810 45 84,9 200L4 7,3 27 2800 4000 625 ДО-43 8 ВР 203 10

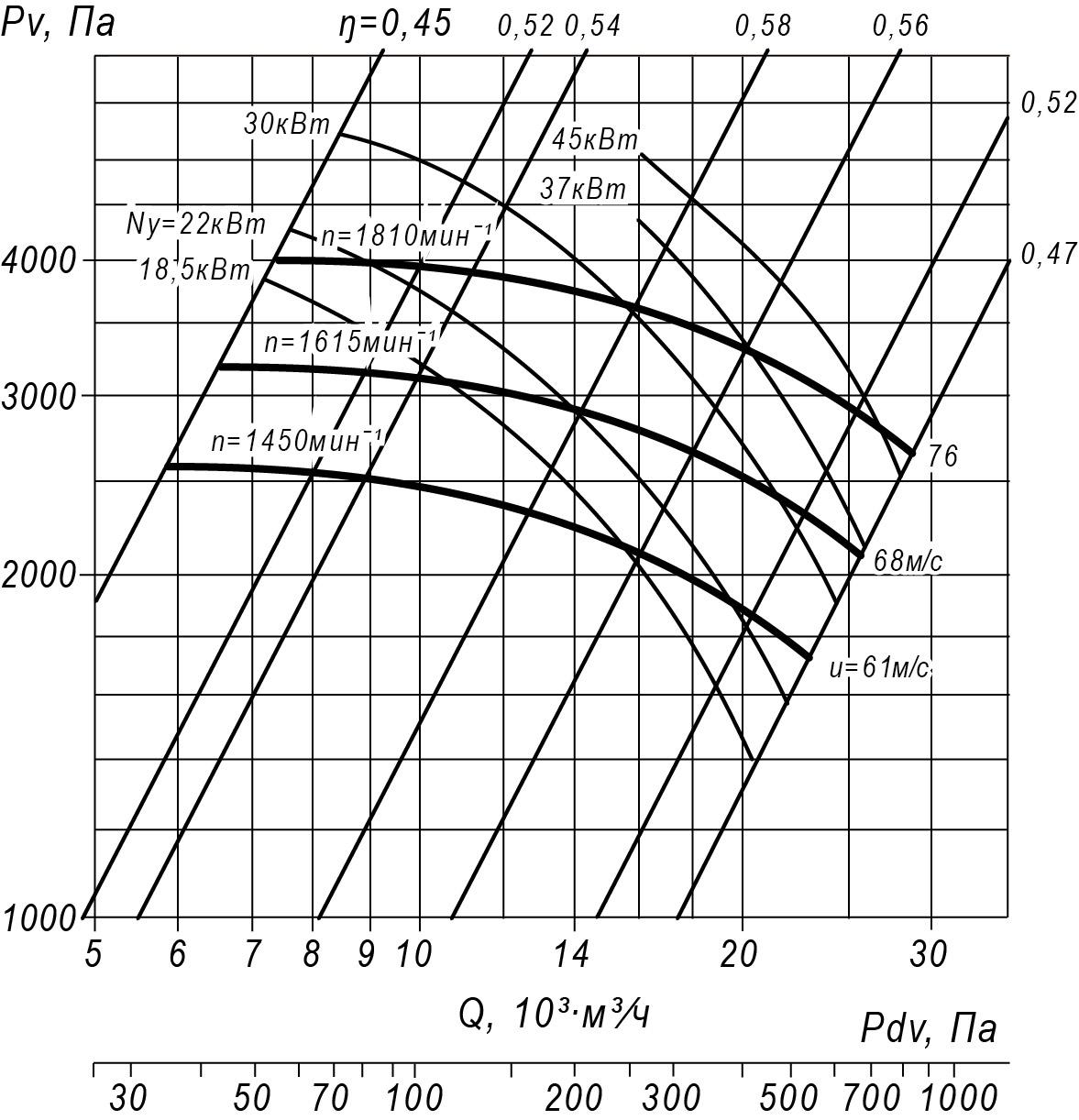

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 5

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 5

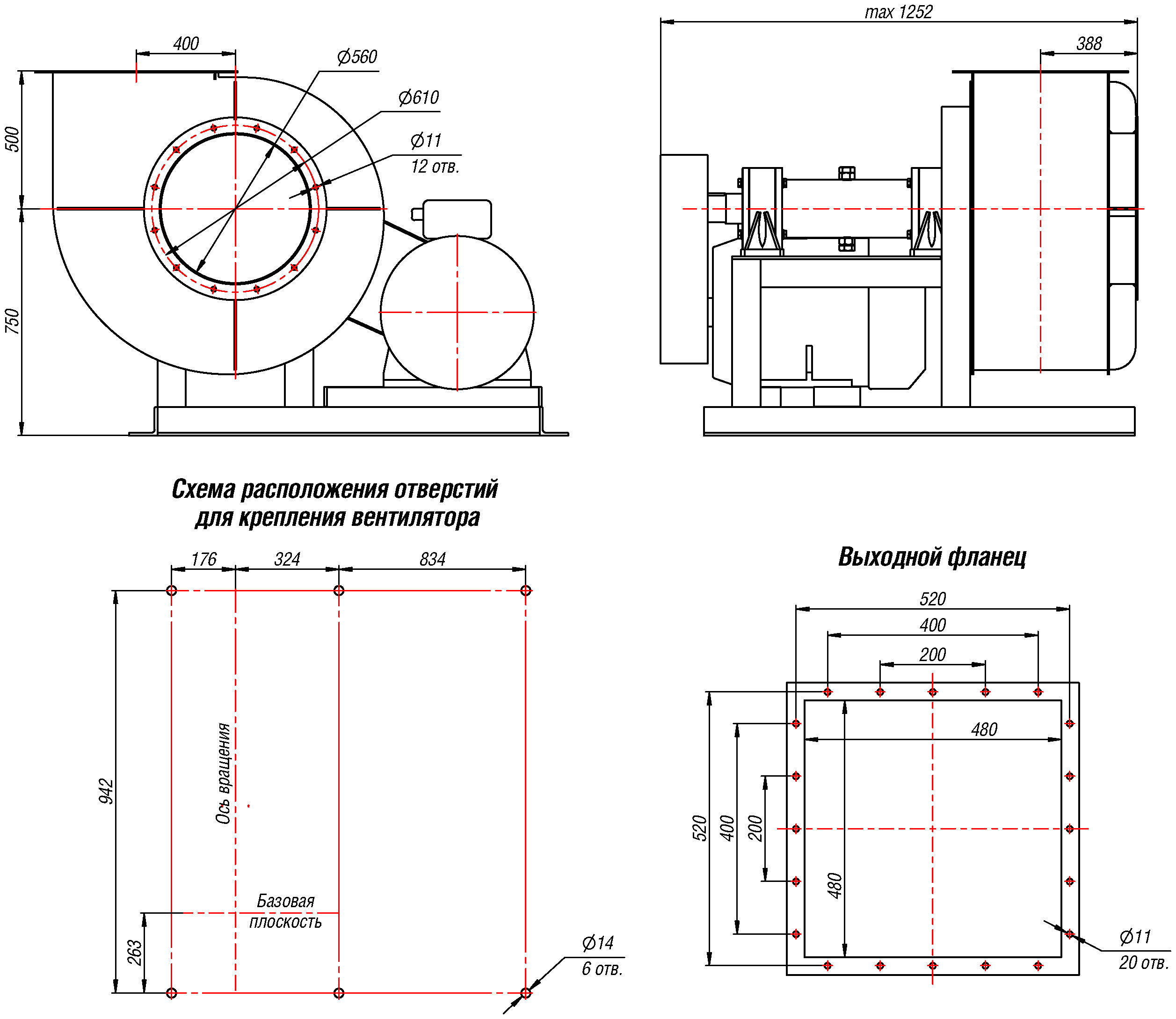

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 5

Вентилятор пылевой ВЦП 7-40 №8,0

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1896 678 1250 500 1832 614 1583 833 1802 584 1427 677
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
- - - - 1718 500 1273 523 2050 832 1244 494
Вентилятор пылевой ВЦП 7-40 №8,0

Акустические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 5

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1615 97 100 107 118 106 103 99 95 116
1810 98 101 108 119 107 104 100 96 117

Особенности

Пылевые вентиляторы среднего давления ВЦП 7-40

Вентиляторы пылевые ВЦП 7-40 радиального типа работают на одностороннее всасывание рабочей среды и способны развивать среднее давление. Вентиляторы данной серии могут эксплуатироваться в системах вентиляции общеобменного типа, а также в качестве элемента технологических линий, где техпроцесс предусматривает перемещение неагрессивных газовоздушных сред, на линиях пневматической транспортировки мелкодисперсных сыпучих материалов, для утилизации металлической и деревянной стружки из зоны станков, на производстве ЖБ-изделий и т.д.

Рабочая среда пылевых вентиляторов ВЦП 7-40 – воздух и химически нейтральные газовоздушные смеси температурой до +80°С и запыленностью не более 0,6 кг/м.куб.

Конструктивные особенности вентилятора ВЦП 7-40

Вентиляторы пылевые ВЦП 7-40 поставляются потребителю в полностью собранном и готовом к монтажу виде.

Данный тип агрегатов рассчитан на стационарную установку. Пылевые вентиляторы монтируются на жестком основании и крепятся к нему анкерными болтами.

Пылевые радиальные вентиляторы ВЦП 7-40 имеют моноблочную конструкцию, - на сварной раме скомпонованы корпус, рабочее колесо и привод.

Корпус изготавливается из тонколистового металла и имеет спиралевидную форму (тип – «улитка»). Для подсоединения к воздуховодам на корпусной детали предусматриваются патрубки с фланцами. Подсоединение к воздуховодам вентсети может быть прямым или через гибкие вставки соответствующего типоразмера. Корпус – поворотный, что дает возможность выставить его под удобным углом при монтаже.

Внутри «улитки» размещено рабочее колесо радиального типа с 6-тью отогнутыми в сторону вращения лопатками.

Приводной электродвигатель вентилятора пылевого ВЦП 7-40 может быть смонтирован:

- соосно рабочему колесу на подставке (схема №1);
- на опорной станине (схема №5), в этом случае крутящий момент передает ременная передача.

Пылевые вентиляторы ВЦП 7-40 условия эксплуатации

Радиальные вентиляторы пылевые ВЦП 7-40 допускаются к работе в климатических условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С. Категории размещения – 3 и 2. Если электрическая часть защищена от атмосферных осадков и солнечных лучей, допускается размещение по 1-ой категории.

Пылевые вентиляторы ВЦП 7-40 выпускаются предприятием в 8-ми типоразмерах. Базовое исполнение – общепромышленное (корпус и элементы проточной части выполнены из низкоуглеродистой стали). Также можно купить вентиляторы пылевые ВЦП 7-40 во взрывозащищенном, коррозионностойком или взрывозащищенном коррозионностойком исполнениях.


Опции

Основные варианты изготовления

Индекс Назначение и материалы
П Пылевые, общепромышленные, материал - углеродистая сталь
К1 Пылевые, коррозионностойкие, материал – нержавеющая сталь
ПВ1
Пылевые, взрывозащищенные, исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ПВ4
Пылевые, взрывозащищенные, исполнение из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь
