«Завод ВЕНТИЛЯТОР» Вентилятор пылевой ВЦП 7-40 5,0

Артикул товара: 33236

Вентилятор пылевой ВЦП 7-40 5,0
Вентилятор пылевой ВЦП 7-40 5,0 - фото 2Вентилятор пылевой ВЦП 7-40 5,0 - фото 3Вентилятор пылевой ВЦП 7-40 5,0 - фото 4

«Завод ВЕНТИЛЯТОР» Вентилятор пылевой ВЦП 7-40 5,0 — это модель серии Вентиляторы пылевые ВЦП 7-40. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
43 340 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор пылевой ВЦП 7-40 №5 радиальный среднего давления одностороннего всасывания изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) и по 5-ой схеме (соединение рабочего колеса с двигателем посредством ременной передачи) исполнения. Рабочая среда – воздух и химически нейтральные газовоздушные смеси с запыленностью не более 0,6 кг/м.куб. Пылевой вентилятор ВЦП 7-40 №5 применяют в системах вентиляции общеобменного типа и в составе различных технологических систем: в пылеочистных установках, в системах пневматической транспортировки сыпучих материалов, для удаления стружки и опилок из зон станочного оборудования, при производстве железобетонных изделий и т.д.

Технические характеристики Вентиляторы пылевые ВЦП 7-40 №5 , исполнение 1

Характеристики
электродвигателя
Характеристики вентилятора
при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы
для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 500 4 8,8 100L4 1,7 5,7 800 1100 115 ДО-40 4 ВР 203 4
3 000 18,5 34,7 160М2 3,3 11 2800 4000 220 ДО-40 4 ВР 203 4

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №5 Исполнение 1

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №5 Исполнение 1

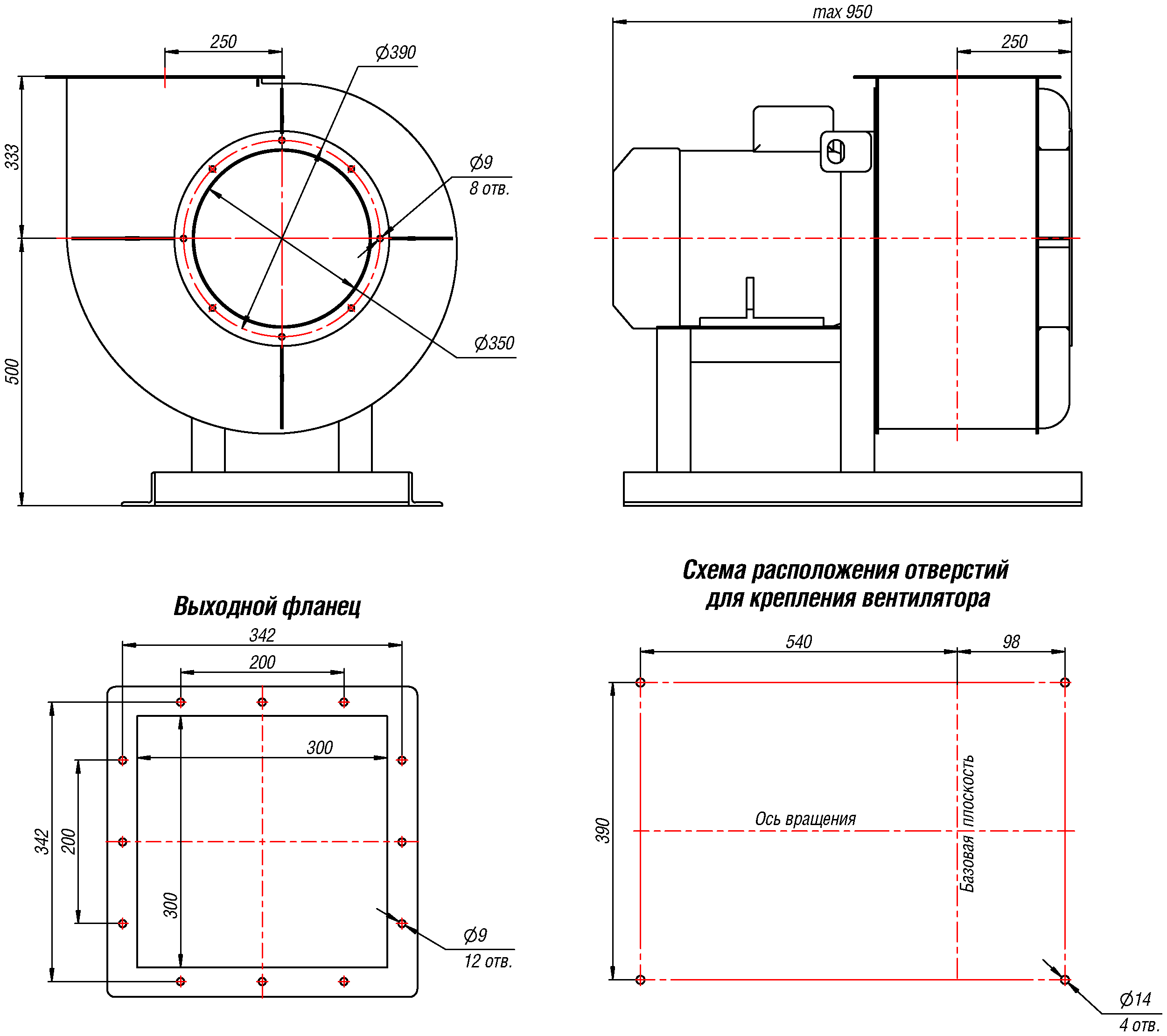

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5, Исполнение 1

Вентилятор пылевой ВЦП 7-40 №5,0

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5 Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
773 332 833 333 700 315 1047 547 700 367 940 440
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
896 350 885 385 700 333 832 332 896 547 815 315
Вентилятор пылевой ВЦП 7-40 №5,0

Акустические характеристики радиального вентилятора ВЦП 7-40 №5, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 80 83 90 101 89 86 82 78 98
3000 91 94 99 103 104 100 98 93 108

Технические характеристики Вентиляторы пылевые ВЦП 7-40 №5 , исполнение 5

Характеристики
электродвигателя
Характеристики вентилятора
при ρ = 1.2 кг/м3
Виброизоляторы Виброизоляторы для Ex исп
Скорость вращения, об/мин. Номи-нальная мощность, кВт Номи-нальный ток при 380В (50 Гц), А Тип электро-двигателя * Производи-тельность Q min, м3/сек Производи-тельность Q max, м3/сек Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентиля-тора, кг Марка Количество в комплекте Марка Количество в комплекте
1 810 5,5 11,7 112М4 2,2 7 1150 1600 210 ДО-41 6 ВР 203 8
2 030 7,5 15,6 132S4 2,5 8 1400 2000 220 ДО-41 6 ВР 203 8
2 285 11 22,5 132M4 2,8 9 1800 2600 225 ДО-41 6 ВР 203 8
2 575 15 30 160S4 3 9,7 2250 3300 280 ДО-41 6 ВР 203 8

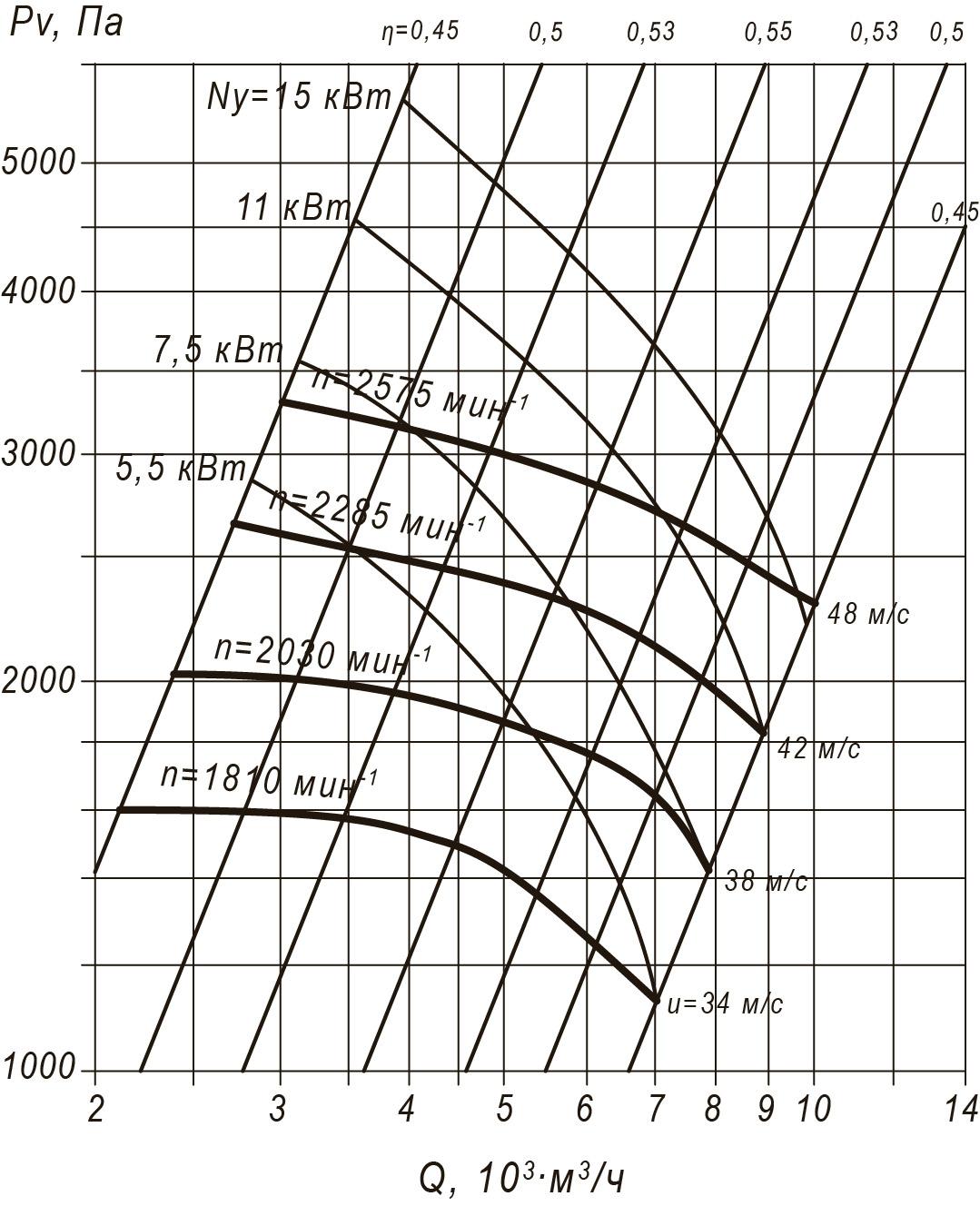

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №5 Исполнение 5

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №5 Исполнение 5

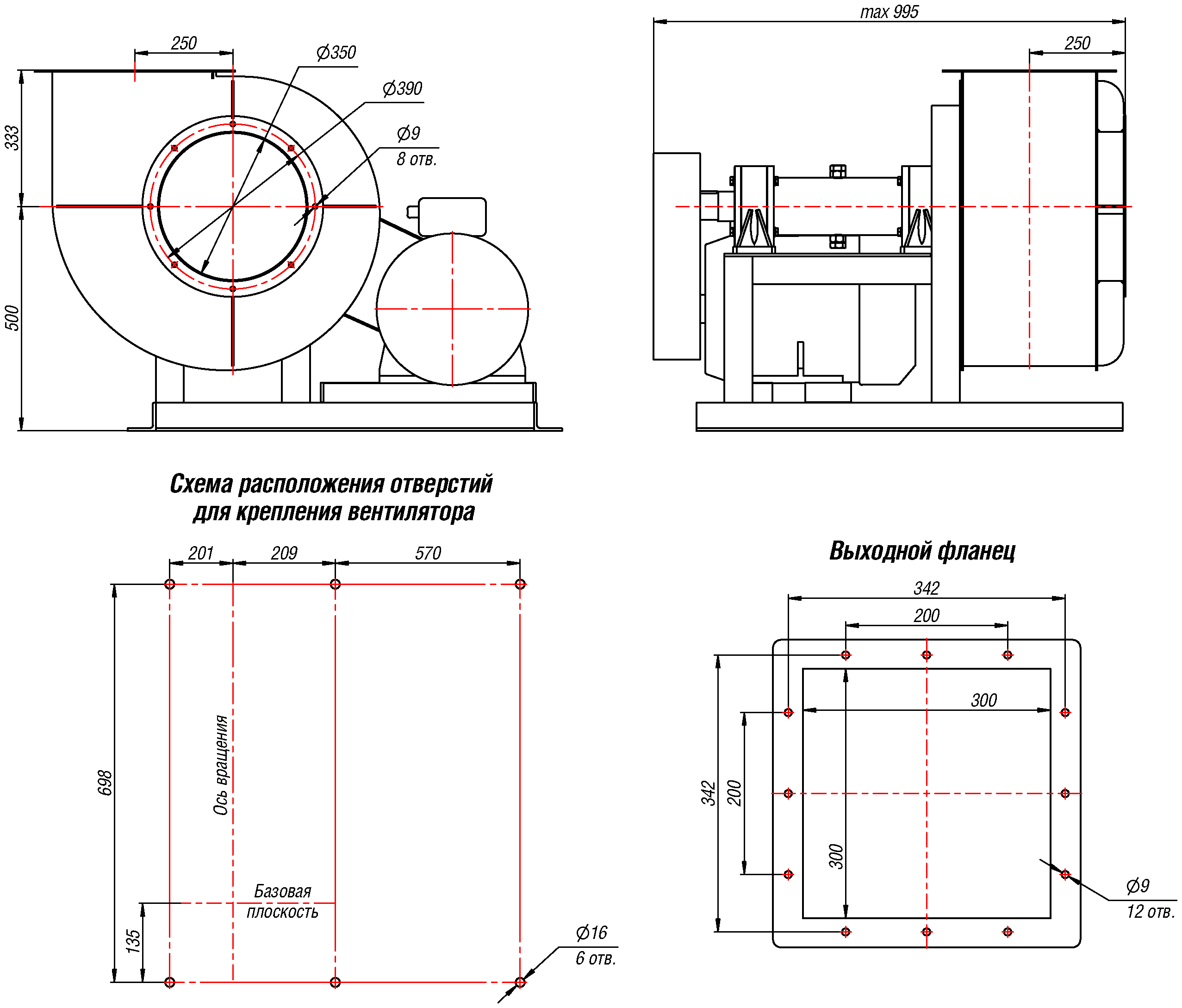

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5, Исполнение 5

Вентилятор пылевой ВЦП 7-40 №5,0

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5, Исполнение 5, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1237 440 833 333 1182 385 1047 547 1165 367 940 440
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
- - - - 1130 333 832 332 1344 547 815 315
Вентилятор пылевой ВЦП 7-40 №5,0

Акустические характеристики радиального вентилятора ВЦП 7-40 №5, Исполнение 5

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1810 84 87 94 105 93 90 86 82 103
2030 87 90 97 108 96 93 89 85 106
2285 90 93 100 111 99 96 92 88 109
2575 93 96 103 114 102 99 95 91 112

Особенности

Пылевые вентиляторы среднего давления ВЦП 7-40

Вентиляторы пылевые ВЦП 7-40 радиального типа работают на одностороннее всасывание рабочей среды и способны развивать среднее давление. Вентиляторы данной серии могут эксплуатироваться в системах вентиляции общеобменного типа, а также в качестве элемента технологических линий, где техпроцесс предусматривает перемещение неагрессивных газовоздушных сред, на линиях пневматической транспортировки мелкодисперсных сыпучих материалов, для утилизации металлической и деревянной стружки из зоны станков, на производстве ЖБ-изделий и т.д.

Рабочая среда пылевых вентиляторов ВЦП 7-40 – воздух и химически нейтральные газовоздушные смеси температурой до +80°С и запыленностью не более 0,6 кг/м.куб.

Конструктивные особенности вентилятора ВЦП 7-40

Вентиляторы пылевые ВЦП 7-40 поставляются потребителю в полностью собранном и готовом к монтажу виде.

Данный тип агрегатов рассчитан на стационарную установку. Пылевые вентиляторы монтируются на жестком основании и крепятся к нему анкерными болтами.

Пылевые радиальные вентиляторы ВЦП 7-40 имеют моноблочную конструкцию, - на сварной раме скомпонованы корпус, рабочее колесо и привод.

Корпус изготавливается из тонколистового металла и имеет спиралевидную форму (тип – «улитка»). Для подсоединения к воздуховодам на корпусной детали предусматриваются патрубки с фланцами. Подсоединение к воздуховодам вентсети может быть прямым или через гибкие вставки соответствующего типоразмера. Корпус – поворотный, что дает возможность выставить его под удобным углом при монтаже.

Внутри «улитки» размещено рабочее колесо радиального типа с 6-тью отогнутыми в сторону вращения лопатками.

Приводной электродвигатель вентилятора пылевого ВЦП 7-40 может быть смонтирован:

- соосно рабочему колесу на подставке (схема №1);
- на опорной станине (схема №5), в этом случае крутящий момент передает ременная передача.

Пылевые вентиляторы ВЦП 7-40 условия эксплуатации

Радиальные вентиляторы пылевые ВЦП 7-40 допускаются к работе в климатических условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С. Категории размещения – 3 и 2. Если электрическая часть защищена от атмосферных осадков и солнечных лучей, допускается размещение по 1-ой категории.

Пылевые вентиляторы ВЦП 7-40 выпускаются предприятием в 8-ми типоразмерах. Базовое исполнение – общепромышленное (корпус и элементы проточной части выполнены из низкоуглеродистой стали). Также можно купить вентиляторы пылевые ВЦП 7-40 во взрывозащищенном, коррозионностойком или взрывозащищенном коррозионностойком исполнениях.


Опции

Основные варианты изготовления

Индекс Назначение и материалы
П Пылевые, общепромышленные, материал - углеродистая сталь
К1 Пылевые, коррозионностойкие, материал – нержавеющая сталь
ПВ1
Пылевые, взрывозащищенные, исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ПВ4
Пылевые, взрывозащищенные, исполнение из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь
