«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 4-70 10,0

Артикул товара: 32920

Радиальный вентилятор ВЦ 4-70 10,0
Радиальный вентилятор ВЦ 4-70 10,0 - фото 2Радиальный вентилятор ВЦ 4-70 10,0 - фото 3Радиальный вентилятор ВЦ 4-70 10,0 - фото 4

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 4-70 10,0 — это модель серии Радиальные вентиляторы ВЦ 4-70. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
185 850 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВЦ 4-70 №10 низкого давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВЦ 4-70 №10 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) и по 5-ой схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 12000 м³/ч до 46500 м³/ч. Вентиляторы ВЦ 4-70-10 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Температура рабочей среды до +80°С.

Технические характеристики Радиальные вентиляторы ВЦ 4-70 №10,0 , исполнение 1

Электродвигатель Параметры в рабочей зоне Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3
Полное давление, Па Масса*, кг Марка Количество в комплекте
0,9
725 4,0 132S8
12,0-27,3 620-345 565 ДО-43 5
690 11,0 132S8 16,0-36,5 1090-430 612
0,95
725 5,5 132М8 17,1-29,0 740-370 575
960 15,0 160М6 23,0-38,5 1300-660 627
1 725 7,5 160S8 15,9-31,5 860-550 600
960 18,5 180M6 21,5-42,0 1500-790 680
1,05
725 11,0 160М8 17,0-35,5 1070-480 612
960 22,0 200М6 23,1-46,5 1800-840
738
1,1
725 11,0 160М8 17,6-35,8 1210-575 622

*При изменении типа двигателя масса может меняться

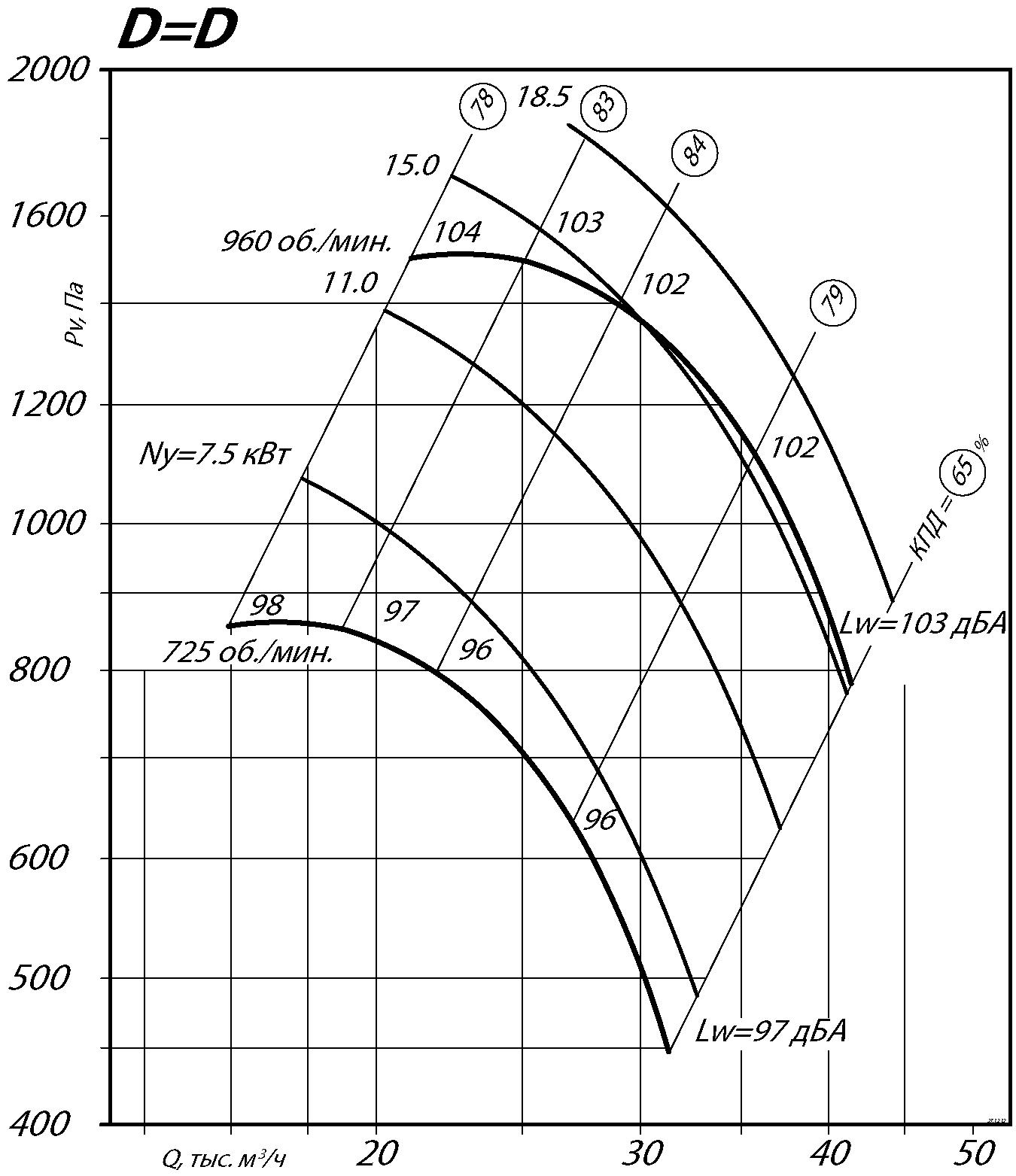

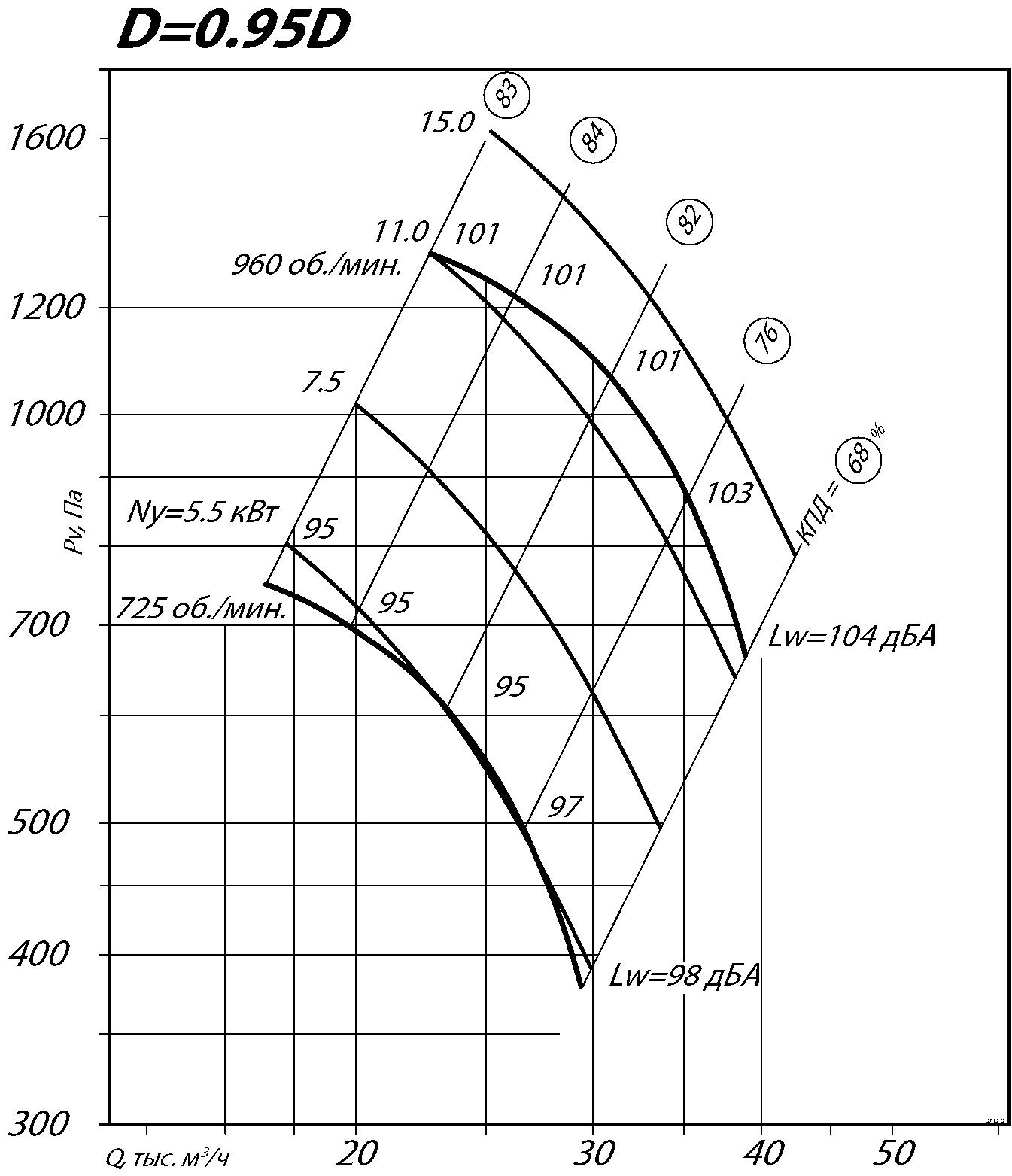

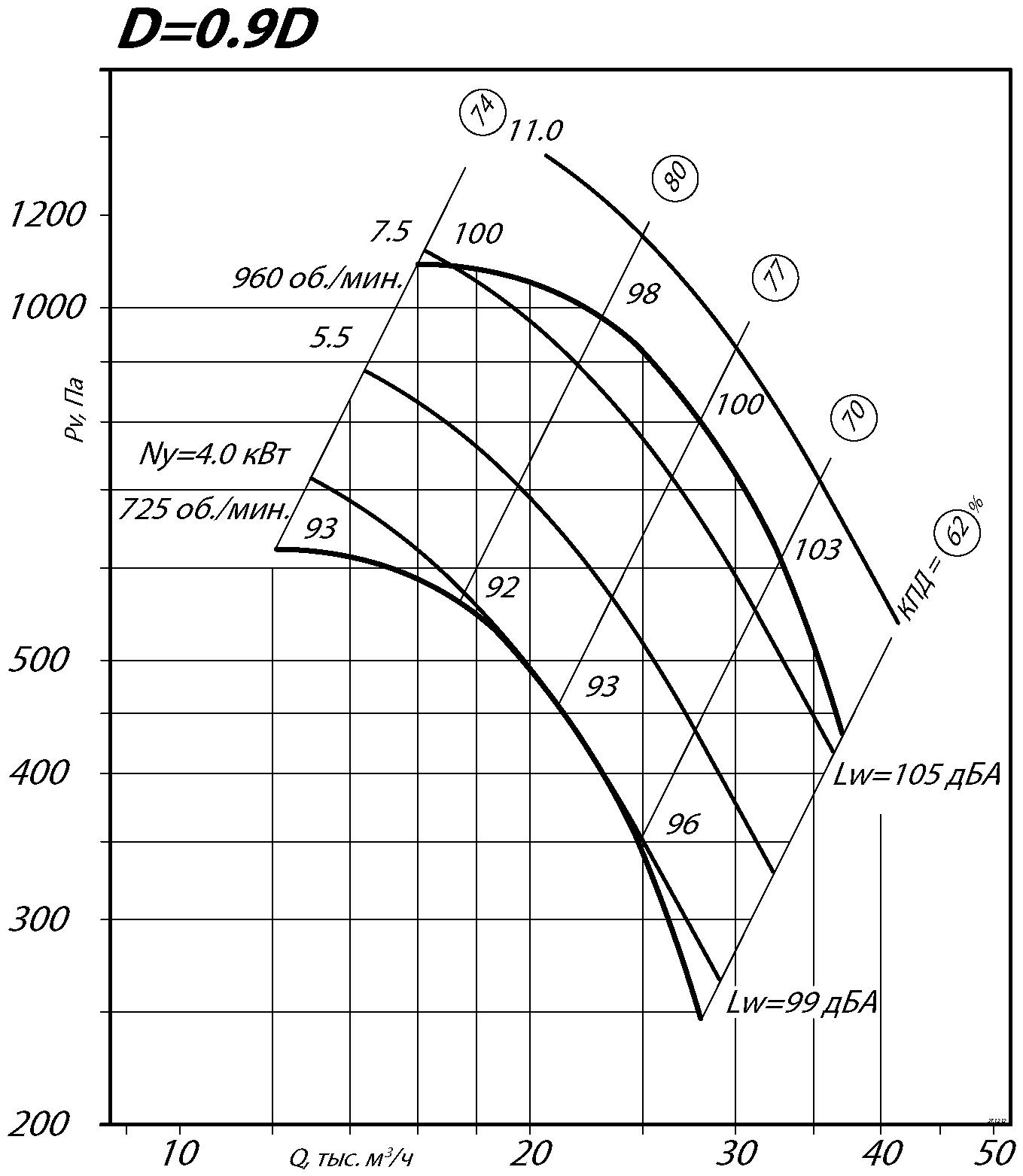

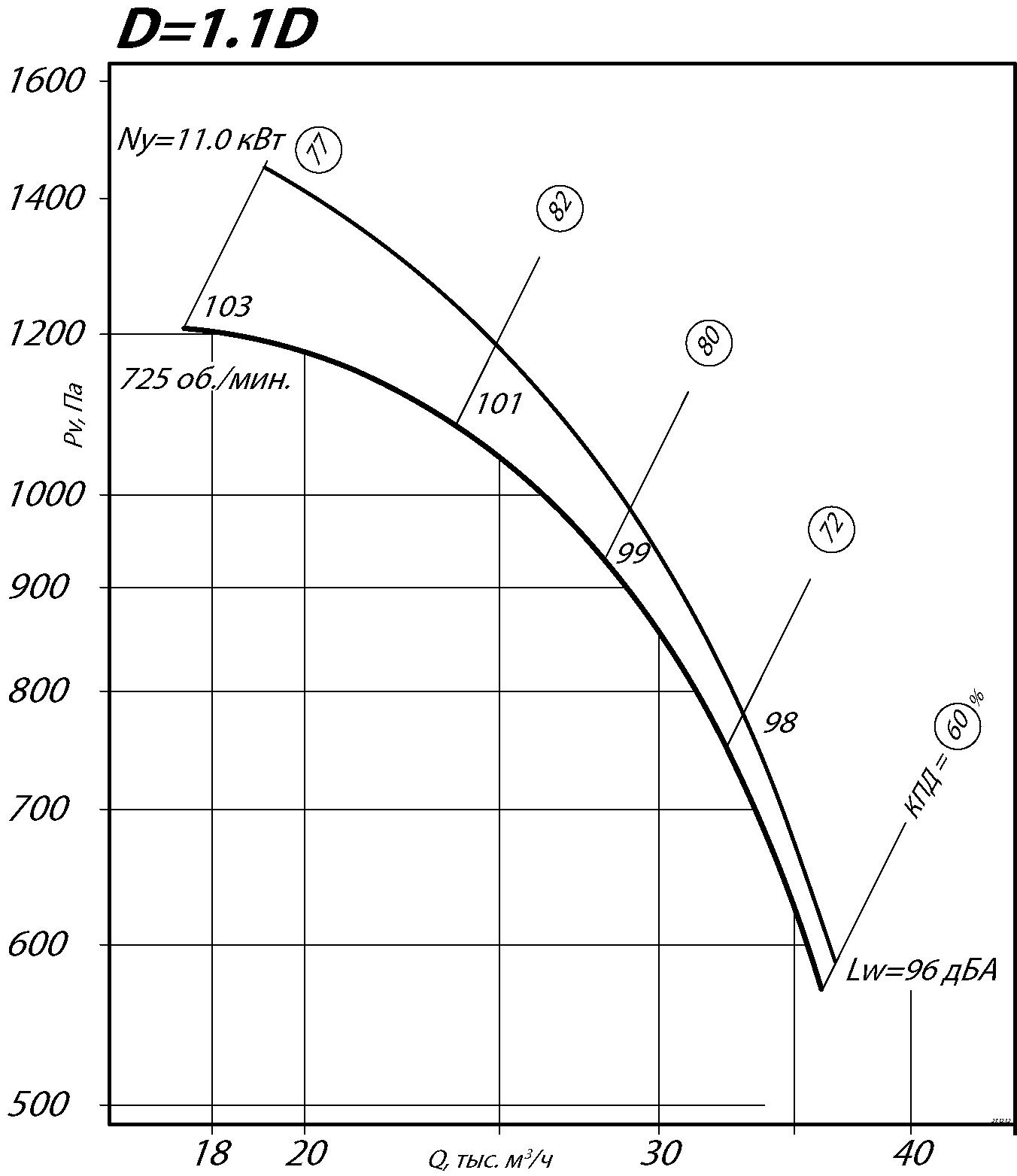

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №10 Исполнение 1

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №10 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №10 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №10 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №10 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №10 Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №10 Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №10 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №10 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №10 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №10 Исполнение 1
Диаметры Диаметры Расстояния между отверстиями для крепления
А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
650 1000 1040 700 700 --- --- 754 754 1212 1534 452 240 382 240 ---
Размеры Диаметры Диаметры Количество отверстий
L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
--- 796 --- --- 10,5 10 18 --- --- 646 16 4 --- --- 6

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №10 Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1774 744 1858 646 1617 679 2396 1184 1519 873 242 1030
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1993 809 2151 939 1520 646 1956 744 1994 1184 1891 679
Радиальный вентилятор ВЦ 4-70 №10,0

Акустические характеристики радиального вентилятора ВЦ 4-70 №10 Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
750 91 94 90 88 85 80 73 64 90
1000 92 95 100 96 94 91 86 79 99

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Технические характеристики Радиальные вентиляторы ВЦ 4-70 №10,0 , исполнение 5

Электродвигатель Параметры в рабочей зоне Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3
Полное давление, Па Масса*, кг Марка Количество в комплекте
1
395 1,1 подбор
7,05-17,1 251-107 710 ДО-43 6
440 1,5 подбор
7,9-19,0 315-130 720
505 2,2 подбор
9,0-22,5 410-175 730
560 3,0 подбор
10,0-24,7 505-212 750
620 4,0 подбор
11,0-26,5 620-255 770
690 5,5 подбор
12,3-30,1 780-325 770
775 7,5 подбор
13,9-33,9 990-400 810
880 11,0 подбор
15,8-37,5 1250-530
840
1050 18,5 подбор
18,4-45,3 1800-720 750

*При изменении типа двигателя масса может меняться

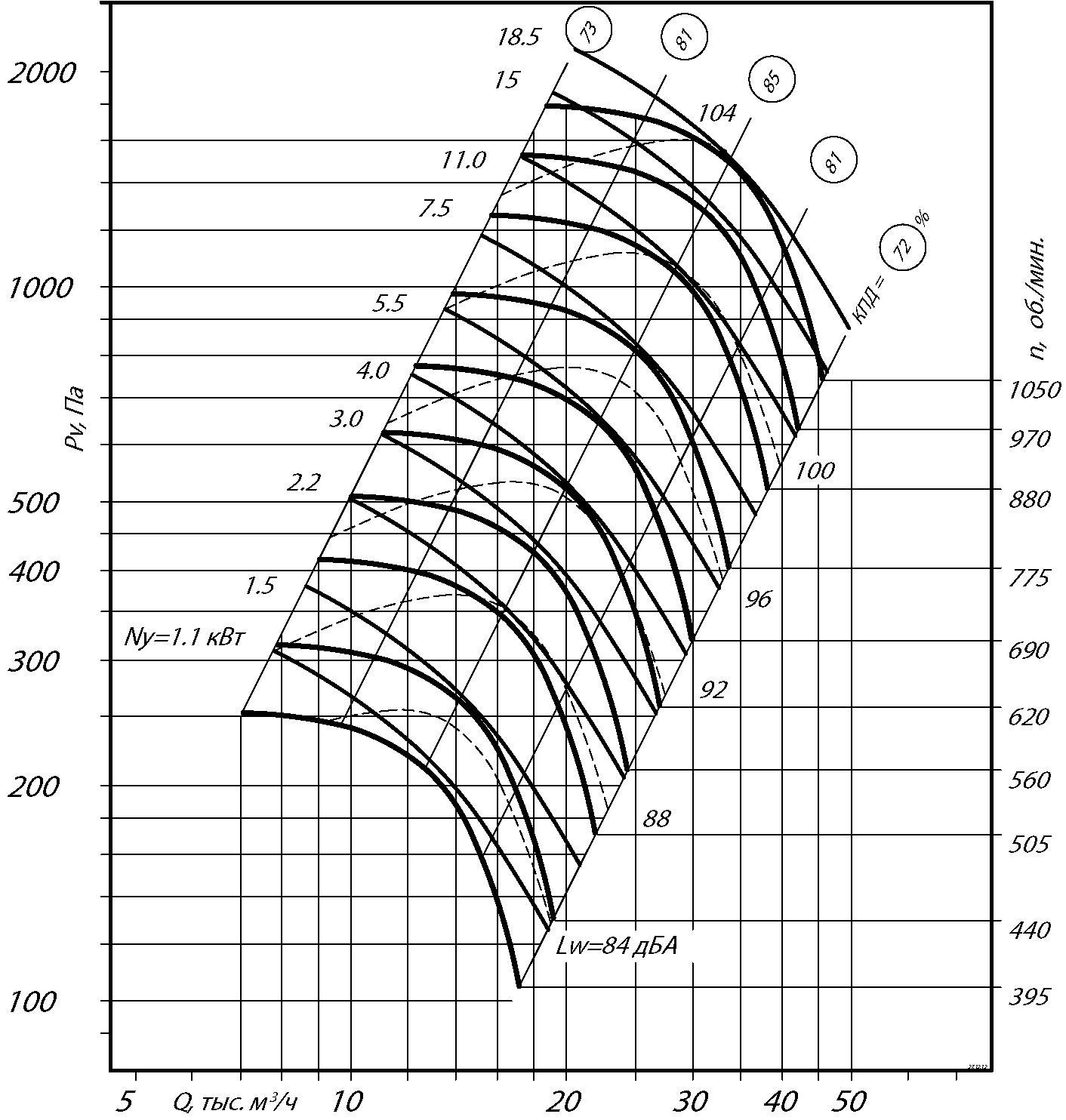

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №10 Исполнение 5

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №10 Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №10 Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №10 Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №10 Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №10 Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №10 Исполнение 5
Диаметры Диаметры Расстояния между отверстиями для крепления
А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
650 1000 1040 700 700 --- --- 754 754 1237 1455 452 223 223 345 726
Размеры Диаметры Диаметры Количество отверстий
L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
318 1237 1237 828 10,5 10 16 --- --- 646 16 4 --- --- 10

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №10 Исполнение 5, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2374 1030 1883 646 2283 939 2421 1184 2218 874 2267 1030
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
--- --- --- --- 1990 646 1982 745 2528 1184 1917 680
Радиальный вентилятор ВЦ 4-70 №10,0

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №10 Исполнение 5 (спец.), зависящие от положения корпуса

ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2088 745 1883 646 2024 680 2421 1184 1990 646 2267 1030
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2528 1184 2176 939 --- --- --- --- --- --- --- ---
Радиальный вентилятор ВЦ 4-70 №10,0

Акустические характеристики радиального вентилятора ВЦ 4-70 №10 Исполнение 5

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
615 88 90 86 84 81 76 69 60 86
685 91 93 89 87 84 79 72 63 89
770 93 95 91 89 86 81 74 63 91
865 95 98 94 92 89 84 77 68 94

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Радиальные вентиляторы низкого давления ВЦ 4-70

Вентиляторы радиальные ВЦ 4-70 находят широкое применение в канальных и бесканальных приточно-вытяжных вентиляционных системах местного или общеобменного типа. Такие вентиляторы используются для организации принудительного воздухообмена в промышленных, административных и общественных зданиях.

Вентилятор радиальный ВЦ 4-70 рассчитан на низкое давление при одностороннем всасывании. Рабочая среда – предварительно отфильтрованный воздух или нейтральные газовоздушные смеси, не содержание в своем составе пожаро- и взрывоопасных компонентов, химических примесей, провоцирующих коррозию «черных» металлов, и др. Предельная концентрация мелкодисперсной пыли в рабочем потоке составляет 0,1 г/м.куб.

Конструктивные особенности вентилятора ВЦ 4-70

Радиальные вентиляторы ВЦ 4-70 низкого давления имеют компактную моноблочную конструкцию и поставляются заказчику в полностью готовом для монтажа виде в заводской упаковке.

К основным конструктивным элементам агрегата можно отнести опорную металлоконструкцию, спирально-поворотный корпус, рабочее колесо и приводную часть.

Радиальный вентилятор ВЦ 4-70 должен устанавливаться на жесткое основание с достаточной несущей способностью (железобетонный фундамент или металлоконструкция). В процессе работы агрегат генерирует вибрации и шумы, для снижения которых рекомендуется использовать специальные виброизоляторы (не входят в базовый комплект поставки). Крепление вентилятора на несущем основании производится посредством комплекта анкерных болтов.

На опорной раме размещается спирально-поворотный кожух, изготавливаемый в базовом варианте из тонколистовой низкоуглеродистой стали. При монтаже предусмотрена возможность разворота корпуса на удобный угол для подключения выходного воздуховода (шаг поворота составляет 45 градусов). Патрубки корпуса могут присоединяться к воздуховодам напрямую или посредством гибких вставок соответствующего типоразмера.

Рабочее колесо вентилятора ВЦ 4-70 представляет собой крыльчатку из 12-ти отогнутых назад лопастей. Крутящий момент обеспечивается двигателем (расположен на корпусе соосно колесу или устанавливается рядом на станине, а момент передается через ременную передачу). В целях безопасности клиноременная передача закрывается съемным кожухом.

Радиальные вентиляторы ВЦ 4-70 условия эксплуатации

Радиальные вентиляторы ВЦ 4-70 рассчитаны на долговременную безотказную работу в климатических условиях У и Т при температуре окружающей среды -40°С…+40°С. Категория размещения – 2 и 3. При условии защиты оборудования от атмосферных осадков и прямого солнечного излучения допускается монтировать агрегат по категории размещения 1.

Вентиляторы радиальные ВЦ 4-70 выпускаются в 10-ти типовых размерах. Базовый вариант – общепромышленного назначения из конструкционной «черной» стали. Для специальных условий эксплуатации заводом-изготовителем производятся вентиляторы радиальные ВЦ 4-70 в теплостойком исполнении (температура рабочей среды может достигать +200°С), коррозионностойком, взрывозащищенном или комбинации перечисленных вариантов.

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
