«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 4-70 12,5

Артикул товара: 32921

Радиальный вентилятор ВЦ 4-70 12,5
Радиальный вентилятор ВЦ 4-70 12,5 - фото 2Радиальный вентилятор ВЦ 4-70 12,5 - фото 3Радиальный вентилятор ВЦ 4-70 12,5 - фото 4

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 4-70 12,5 — это модель серии Радиальные вентиляторы ВЦ 4-70. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
284 210 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВЦ 4-70 №12,5 низкого давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВЦ 4-70 №12,5 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) и по 5-ой схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 23700 м³/ч до 70500 м³/ч. Вентиляторы ВЦ 4-70-12,5 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Температура рабочей среды до +80°С.

Технические характеристики Радиальные вентиляторы ВЦ 4-70 №12,5 , исполнение 1

Электродвигатель Параметры в рабочей зоне Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3
Полное давление, Па Масса*, кг Марка Количество в комплекте
0,9
725 15,0 180М8
23,7-54,6 980-385 1180 ДО-44 6
0,95
725 18,5 200M8 33,7-58,1 1170-590 1490
1 725 22,0 200L8 31,1-61,5 1350-700 1380
1,05
725 30,0 225М8 34,1-69,1 1600-750 1410
1,1
725 37,0 250S8 34,1-70,5 1870-895 1430

*При изменении типа двигателя масса может меняться

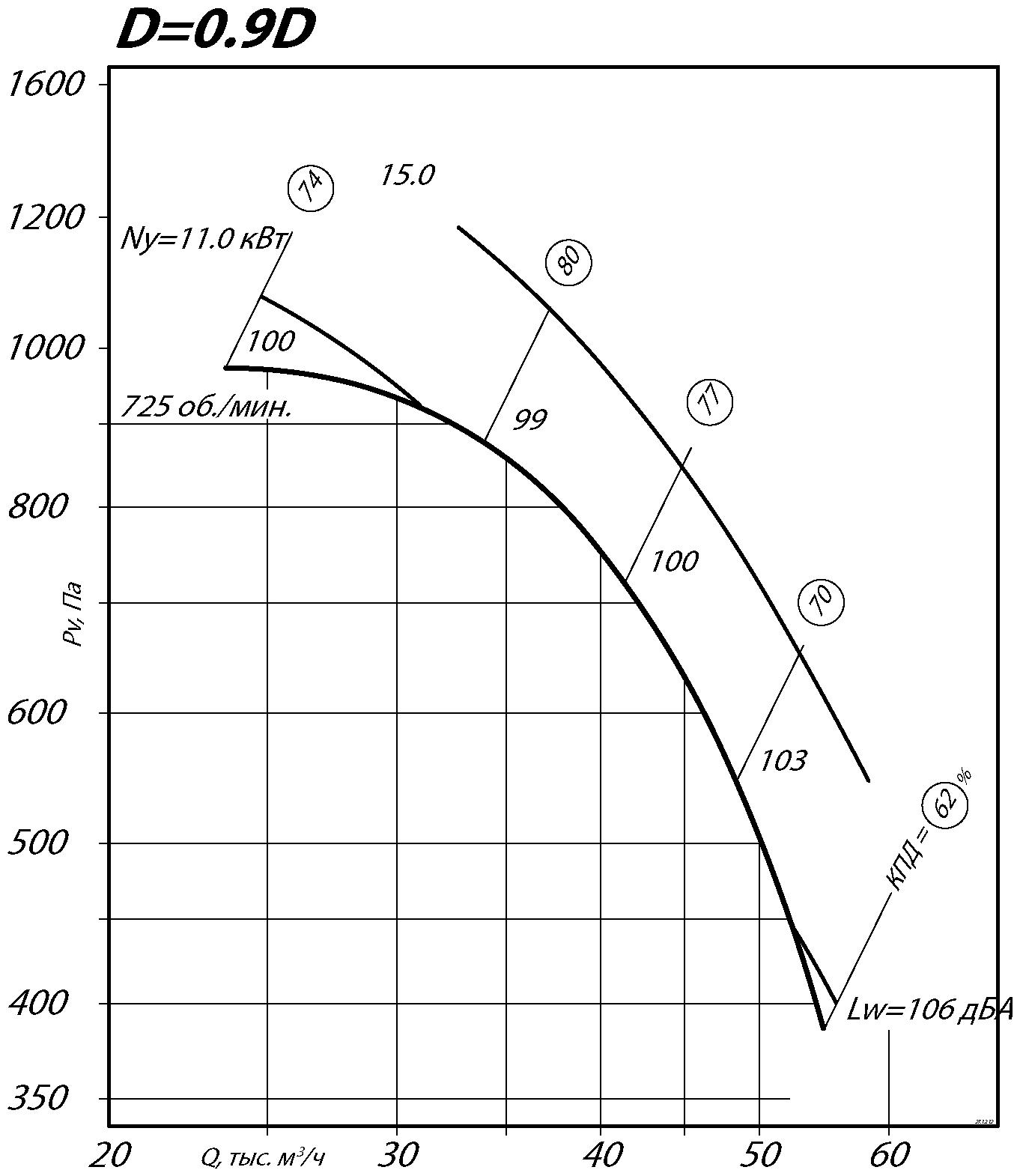

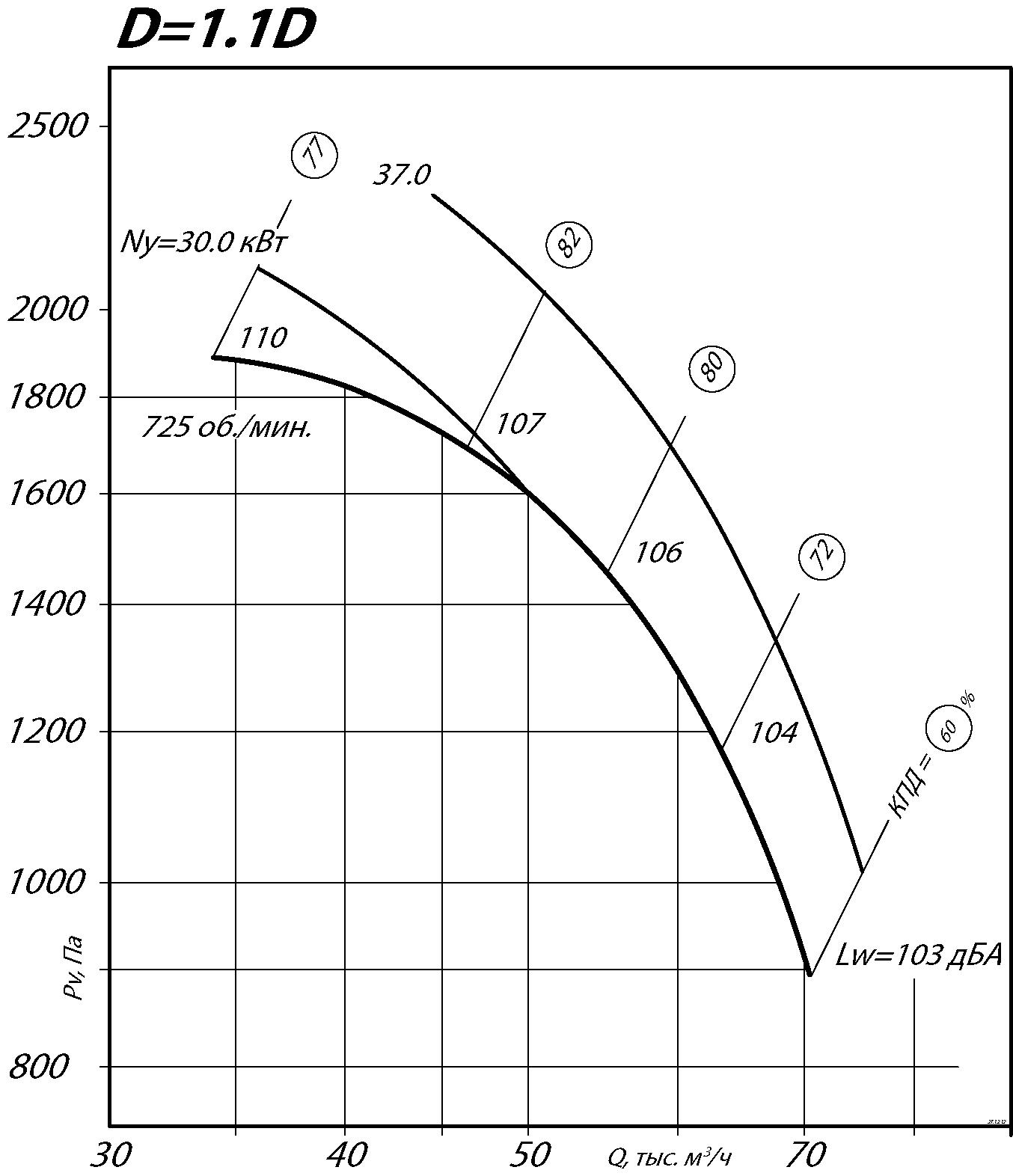

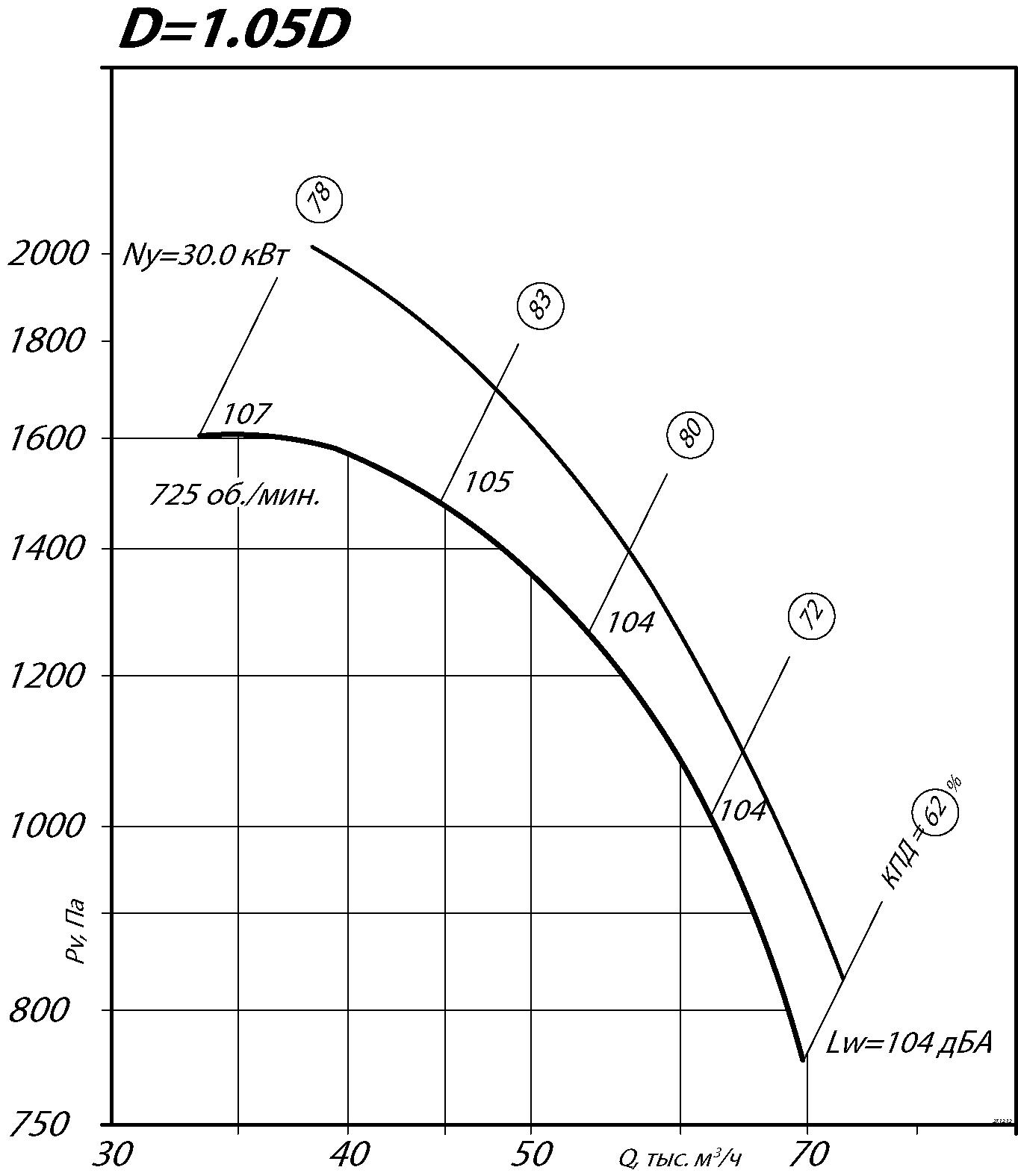

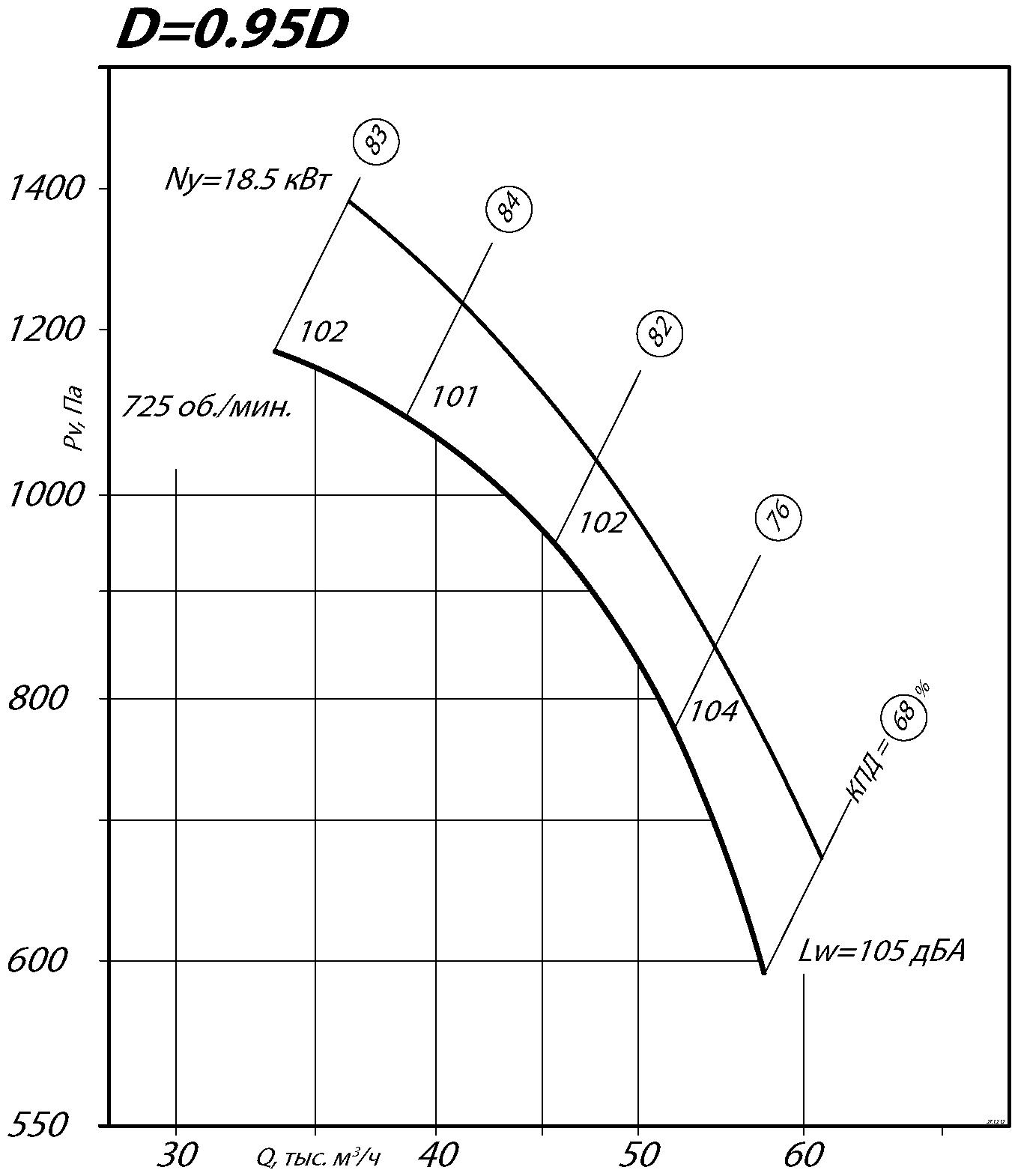

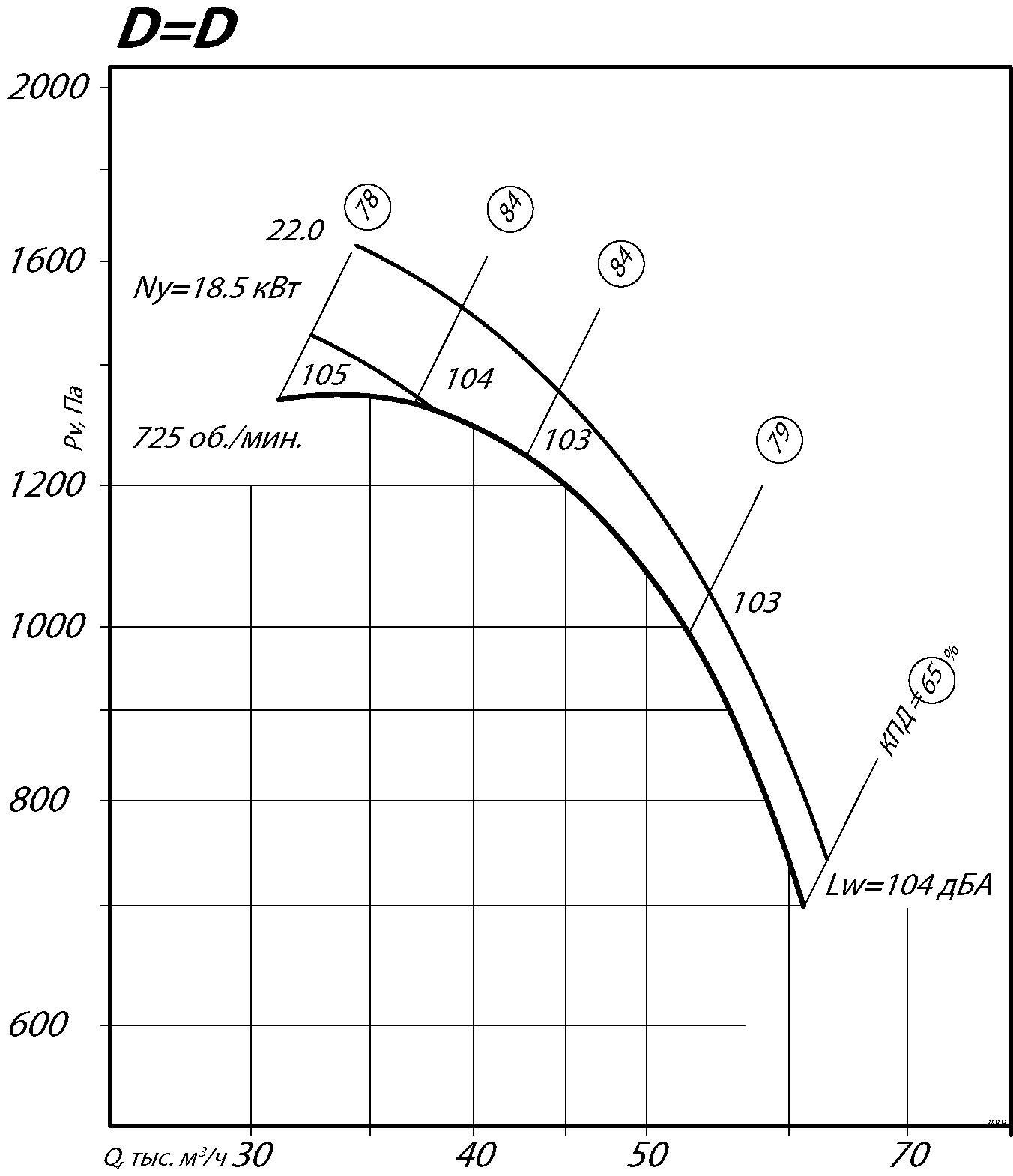

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №12,5 Исполнение 1

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №12,5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №12,5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №12,5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №12,5 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №12,5 Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №12,5 Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №12,5 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №12,5 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №12,5 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №12,5 Исполнение 1
Диаметры Диаметры Расстояния между отверстиями для крепления
А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
813 1250 1290 875 875 --- --- 906 906 1350 1826 --- 407 268 407 ---
Размеры Диаметры Диаметры Количество отверстий
L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
--- 1260 --- --- 10,5 10 14 --- --- 800 16 4 --- --- 6

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №12,5 Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2204 924 2150 800 2015 842 2820 1470 1890 1090 2630 1280
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2478 1007 2523 1173 1890 800 2275 925 2478 1470 2192 842
Радиальный вентилятор ВЦ 4-70 №12,5

Акустические характеристики радиального вентилятора ВЦ 4-70 №12,5 Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
750 98 101 97 95 92 87 80 71 97

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Технические характеристики Радиальные вентиляторы ВЦ 4-70 №12,5 , исполнение 5

Электродвигатель Параметры в рабочей зоне Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3
Полное давление, Па Масса*, кг Марка Количество в комплекте
1
385 3,0 подбор
13,7-33,5 375-154 1180 ДО-44 6
425 4,0 подбор
14,8-36,1 455-190 1210
475 5,5 подбор
16,5-40,1 580-245 1240
535 7,5 подбор
18,6-45,1 730-300 1270
605 11,0 подбор
21,8-52,1 920-380 980
675 15,0 подбор
23,5-58,1 1180-470 1020
720 18,5 подбор
25,1-61,1 1310-540 1050
765 22,0 подбор
26,7-65,1 1490-610
1100
850 30,0 подбор
29,8-71,4 1820-750 1150

*При изменении типа двигателя масса может меняться

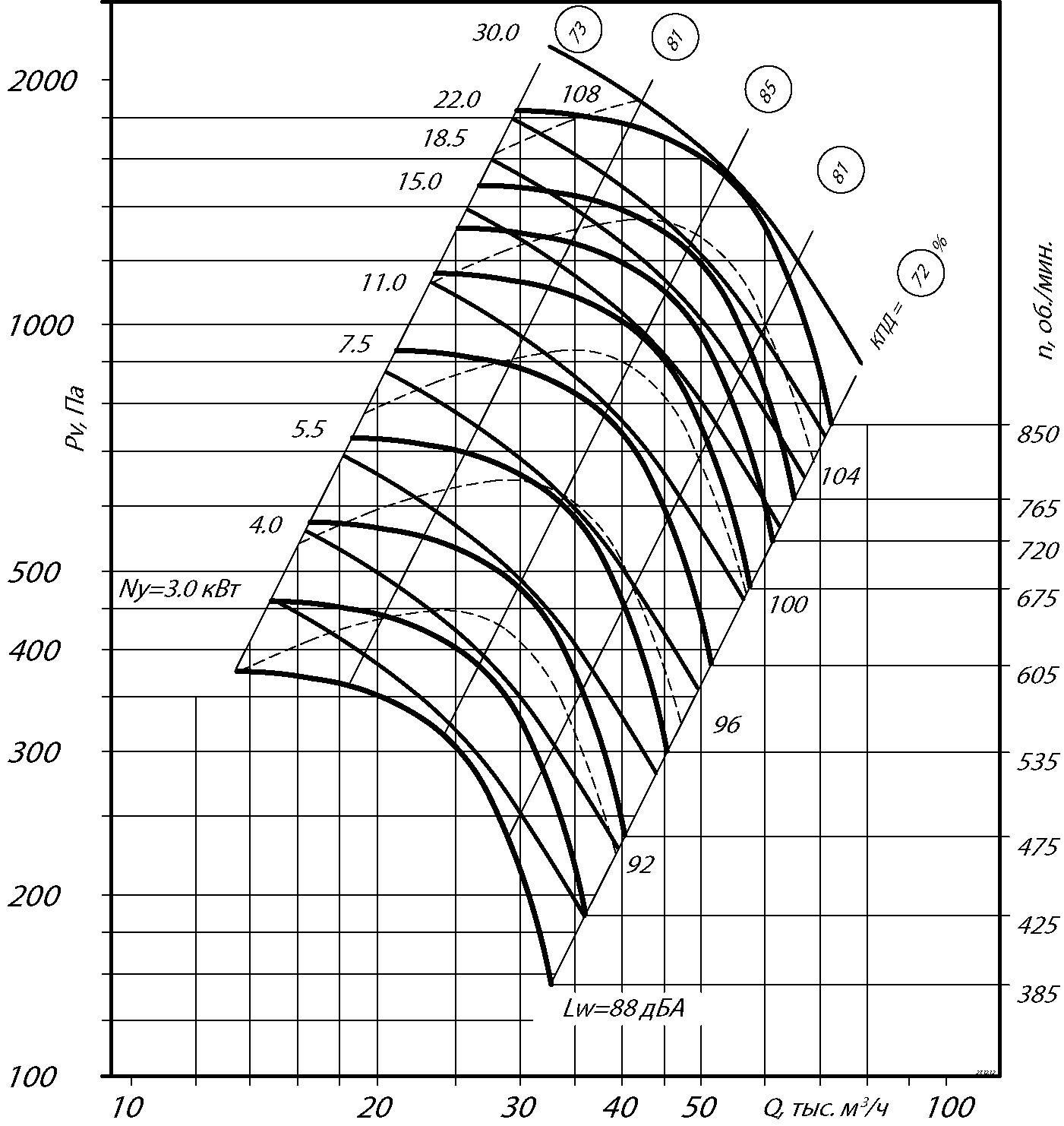

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №12,5 Исполнение 5
