«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 4-70 6,3

Артикул товара: 32918

Радиальный вентилятор ВЦ 4-70 6,3
Радиальный вентилятор ВЦ 4-70 6,3 - фото 2Радиальный вентилятор ВЦ 4-70 6,3 - фото 3Радиальный вентилятор ВЦ 4-70 6,3 - фото 4

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 4-70 6,3 — это модель серии Радиальные вентиляторы ВЦ 4-70. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
48 150 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВЦ 4-70 №6,3 низкого давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВЦ 4-70 №6,3 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) и по 5-ой схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 4000 м³/ч до 18000 м³/ч. Вентиляторы ВЦ 4-70-6,3 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Температура рабочей среды до +80°С.


Технические характеристики Радиальные вентиляторы ВЦ 4-70 №6,3 , исполнение 1


Электродвигатель Параметры в рабочей зоне Виброизоляторы
Частота вращения, об/мин. Установленная мощность, кВт Тип электродвигателя Производительность, 1000 х м3 Полное давление, Па Марка Количество в комплекте
Относительный диаметр колеса Масса*, кг
0,9 960 1,1 80В6 4,0-9,2 430-170 190 ДО-41 5
1450 4 100L4 6,0-14,0 980-390 175
960 1,5 90L6 5,6-8,8 520-260 161
0,95 1450 5,5 112М4 8,5-12,8 1190-600 178
1 960 2,2 100L6 5,2-10,5 600-310 162
1450 7,5 132S4 8,0-15,8 1380-710 178
1,05 960 2,2 100L6 5,6-11,8 720-340 163
1450 7,5 132S4 8,5-17,8 1650-770 201
1,1 960 3 112МА6 5,85-12,0 830-400 180
1450 11 132М4 8,7-18,0 1900-900 201

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1

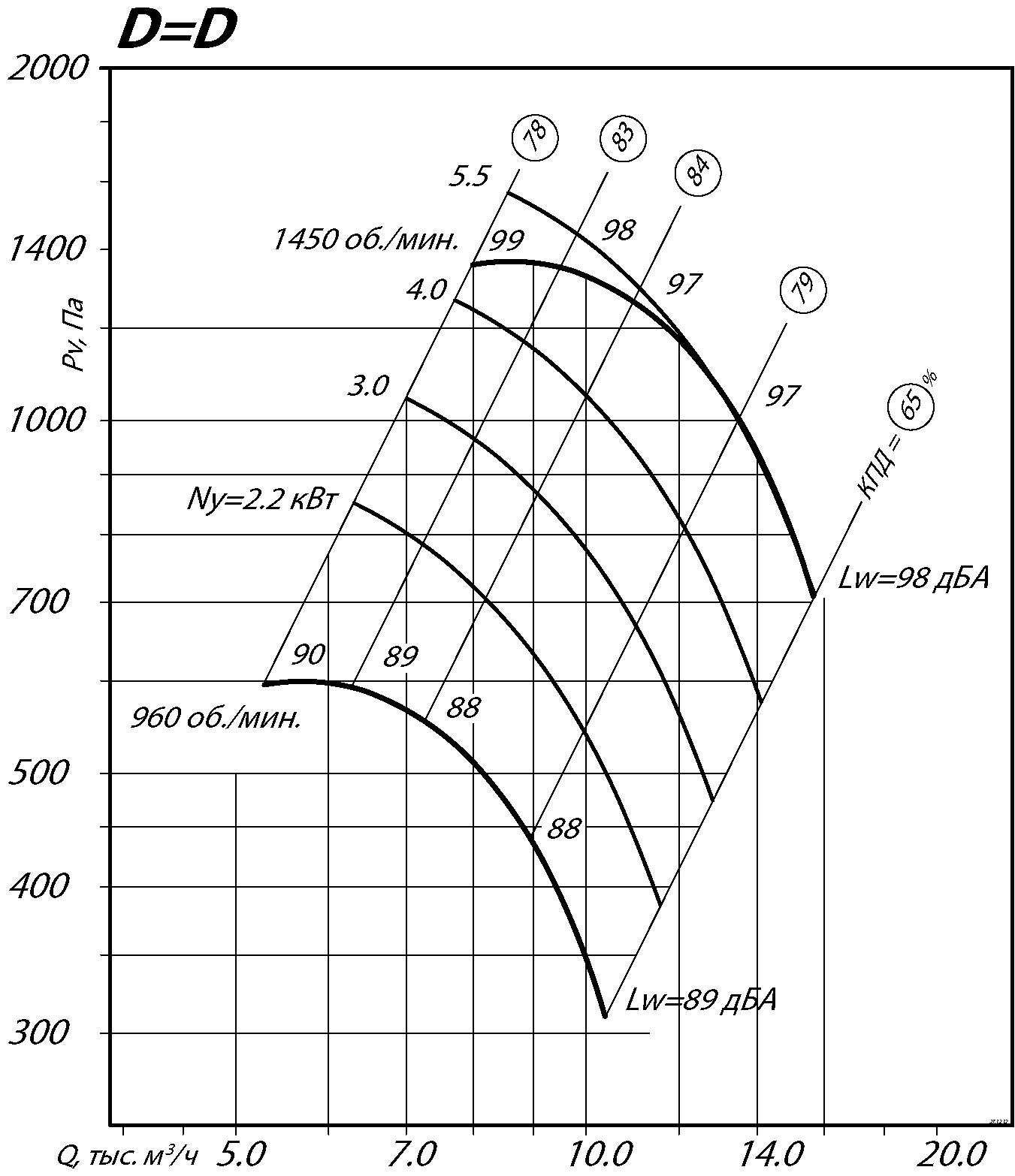

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1

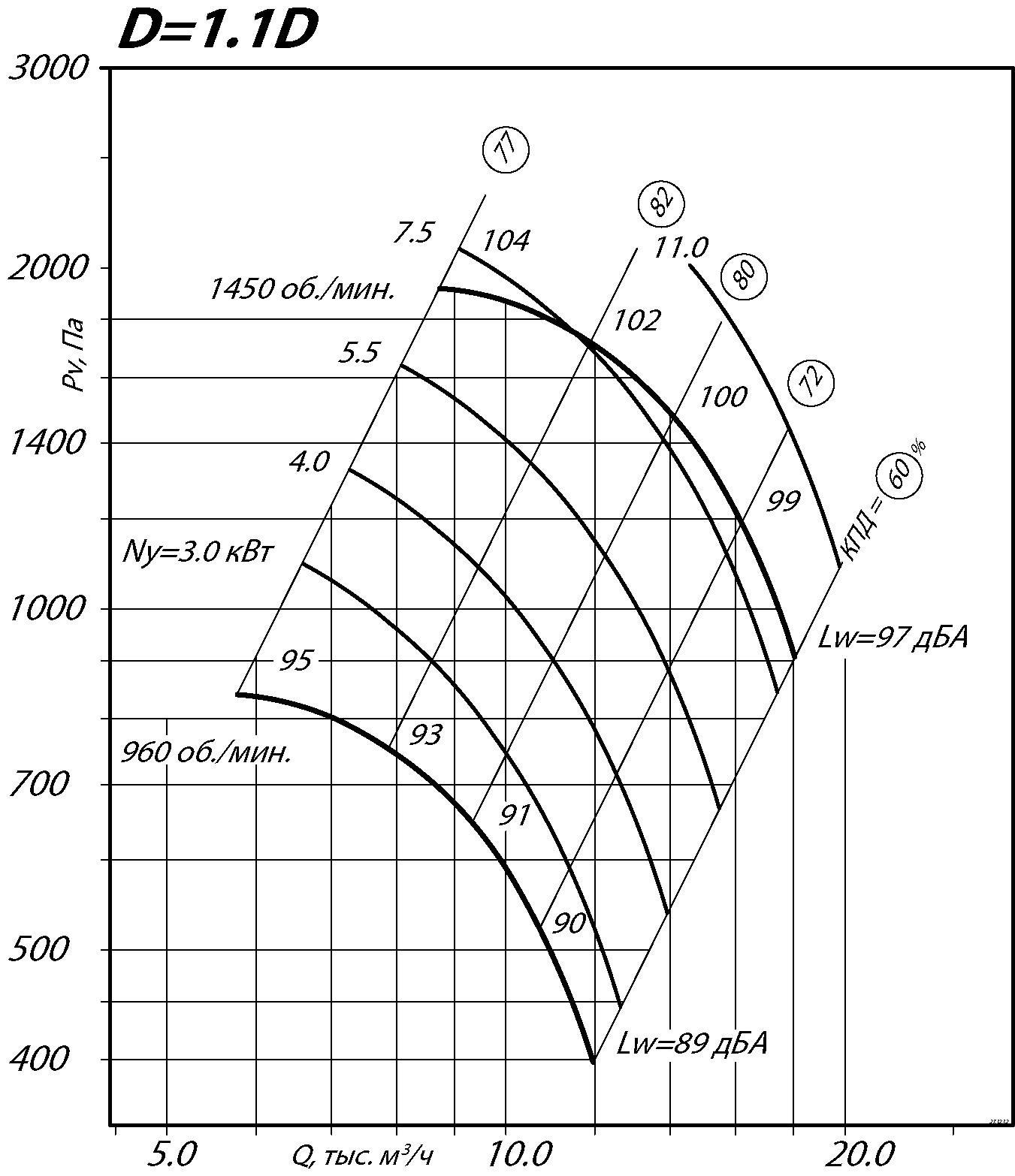

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1

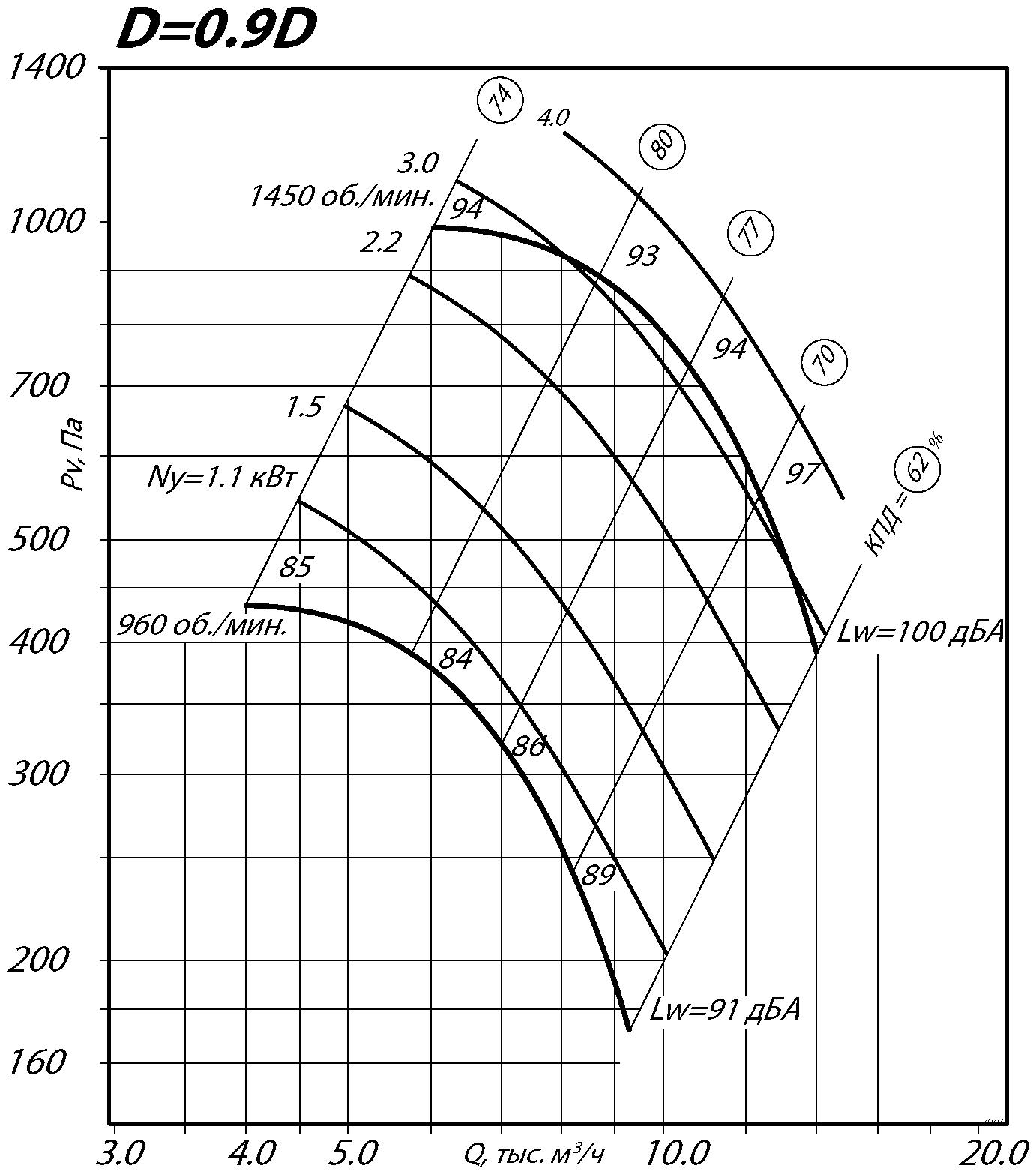

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1

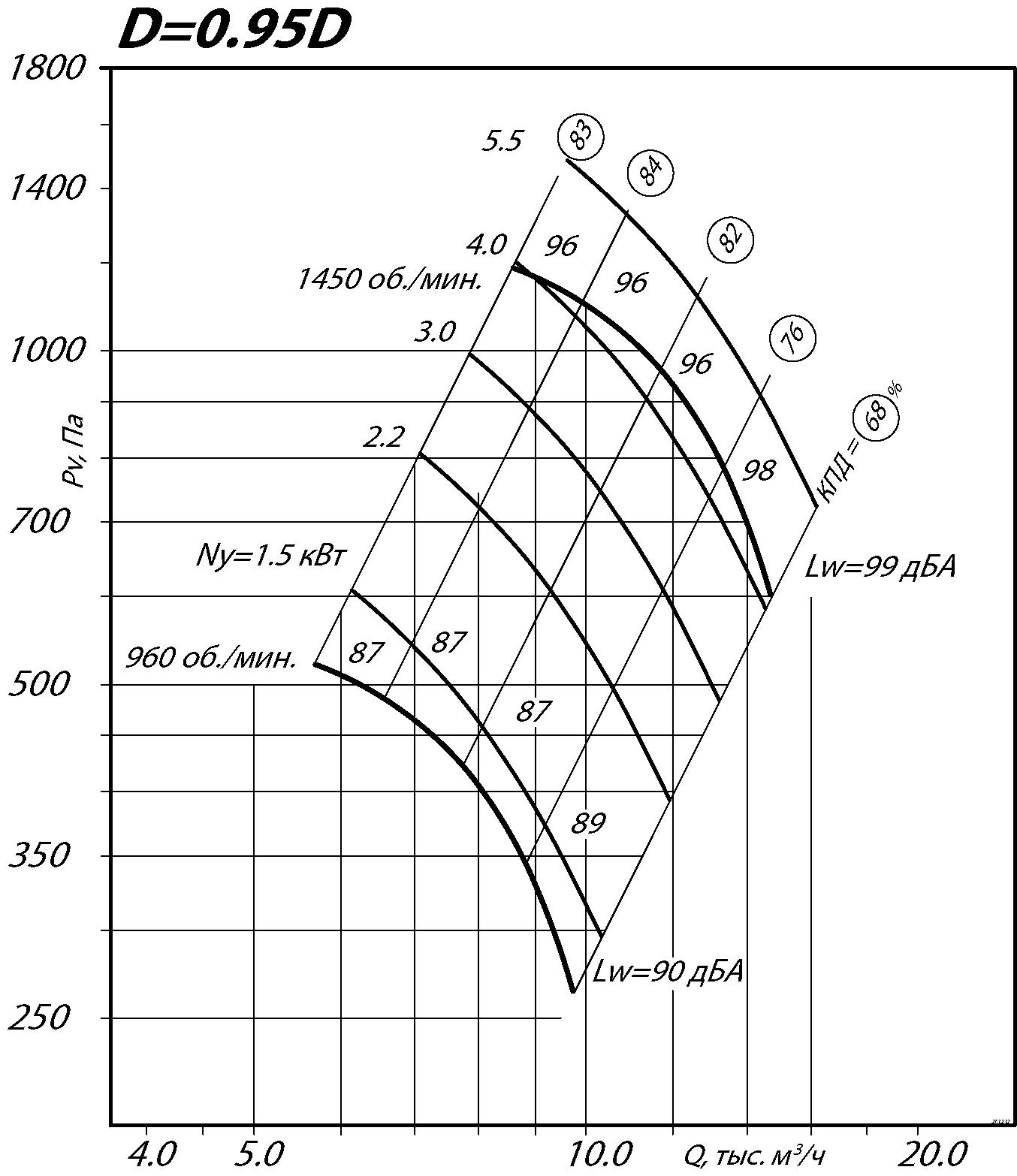

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1
Диаметры Диаметры Расстояния между отверстиями для крепления
А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
410 633 668 441 441 --- --- 472 472 720 1002 299 395 125 --- ---
Размеры Диаметры Диаметры Количество отверстий
L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
--- 460 --- --- 10,5 10 14 --- --- 420 8 4 --- --- 4

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1138 478 1140 420 1037 438 1438 763 976 556 1380 660
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1279 516 1315 595 976 420 1198 478 1280 763 1159 439
Радиальный вентилятор ВЦ 4-70 №6,3

Акустические характеристики радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 79 81 89 82 80 73 70 61 86
1500 90 92 100 93 91 89 81 72 97

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Технические характеристики Радиальные вентиляторы ВЦ 4-70 №6,3 , исполнение 5

Относительный диаметр колеса Частота Электродвигатель Параметры в рабочей зоне Масса*, кг Виброизоляторы
вращения Тип электродвигателя Производительность, Полное давление, Па Марка Количество в комплекте
РК, Установленная об/мин. мощность, кВт 1000 х м3
1 660 0,55 подбор 2,9-7,1 275-118 218 ДО-41 6
735 0,75 подбор 3,25-8,0 350-144 229
855 1,1 подбор 3,75-9,2 470-198 237
950 1,5 подбор 4,25-10,8 580-245 243
1090 2,2 подбор 4,8-12,0 780-320 250
1215 3 подбор 5,25-13,0 950-400 268
1330 4 подбор 6,0-14,2 1180-470 264
1670 7,5 подбор 7,3-18,0 1800-750 281

*При изменении типа двигателя масса может меняться

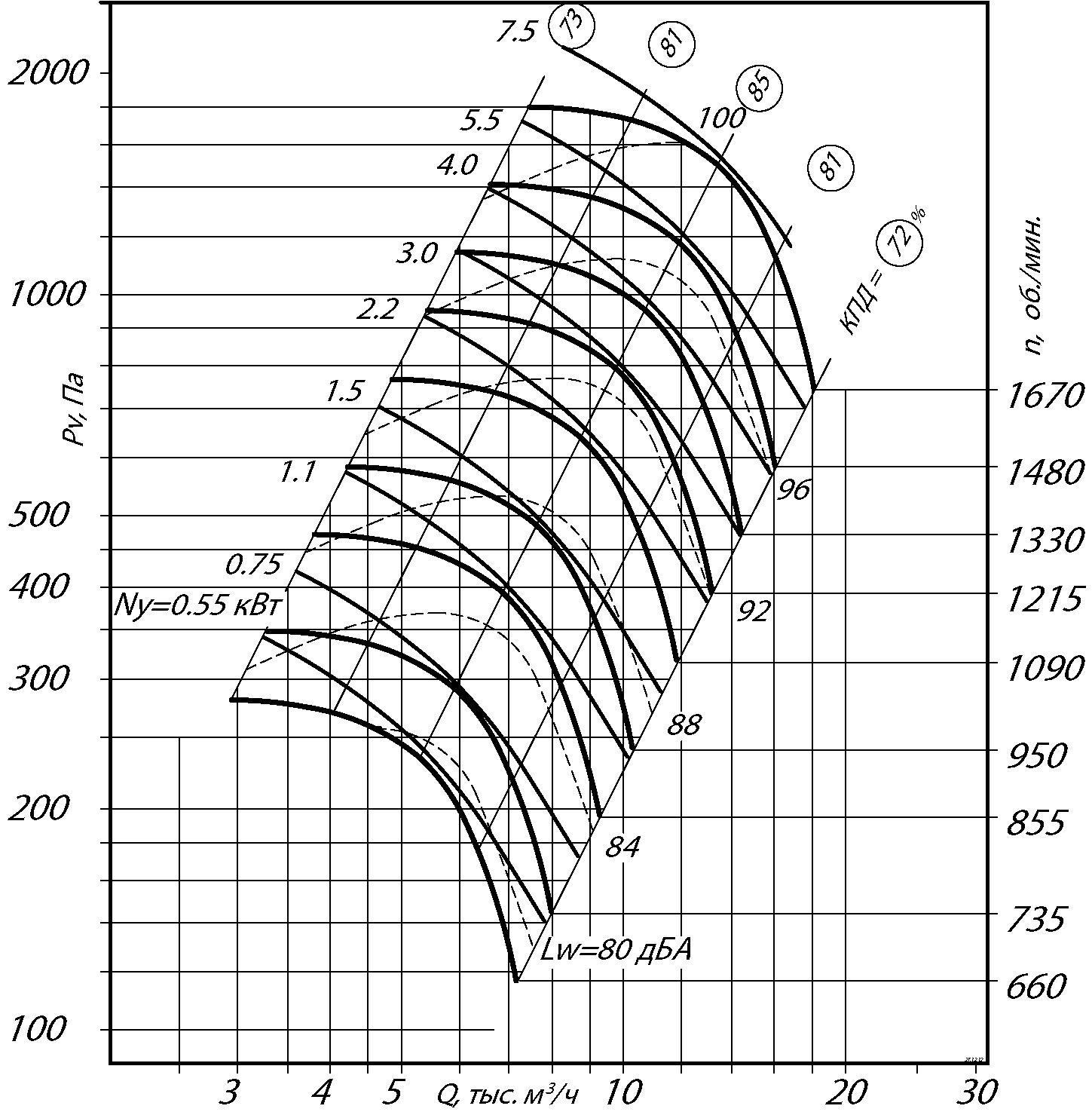

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №6,3 Исполнение 5

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №6,3 Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 5
Диаметры Диаметры Расстояния между отверстиями для крепления
А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
410 633 668 441 441 --- --- 472 472 720 1202 299 229 229 602 ---
Размеры Диаметры Диаметры Количество отверстий
L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
--- 977 460 206 10,5 10 14 --- --- 420 8 4 --- --- 6

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 5, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1512 660 1140 420 1446 595 1483 763 1407 556 1380 660
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
--- --- --- --- 1271 420 1198 478 1614 763 1159 439
Радиальный вентилятор ВЦ 4-70 №6,3

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 5 (спец.), зависящие от положения корпуса

ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1328 477 1140 420 1288 437 1483 763 1271 420 1380 660
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1614 763 1315 595 --- --- --- --- --- --- --- ---
Радиальный вентилятор ВЦ 4-70 №6,3

Особенности

Радиальные вентиляторы низкого давления ВЦ 4-70

Вентиляторы радиальные ВЦ 4-70 находят широкое применение в канальных и бесканальных приточно-вытяжных вентиляционных системах местного или общеобменного типа. Такие вентиляторы используются для организации принудительного воздухообмена в промышленных, административных и общественных зданиях.

Вентилятор радиальный ВЦ 4-70 рассчитан на низкое давление при одностороннем всасывании. Рабочая среда – предварительно отфильтрованный воздух или нейтральные газовоздушные смеси, не содержание в своем составе пожаро- и взрывоопасных компонентов, химических примесей, провоцирующих коррозию «черных» металлов, и др. Предельная концентрация мелкодисперсной пыли в рабочем потоке составляет 0,1 г/м.куб.

Конструктивные особенности вентилятора ВЦ 4-70

Радиальные вентиляторы ВЦ 4-70 низкого давления имеют компактную моноблочную конструкцию и поставляются заказчику в полностью готовом для монтажа виде в заводской упаковке.

К основным конструктивным элементам агрегата можно отнести опорную металлоконструкцию, спирально-поворотный корпус, рабочее колесо и приводную часть.

Радиальный вентилятор ВЦ 4-70 должен устанавливаться на жесткое основание с достаточной несущей способностью (железобетонный фундамент или металлоконструкция). В процессе работы агрегат генерирует вибрации и шумы, для снижения которых рекомендуется использовать специальные виброизоляторы (не входят в базовый комплект поставки). Крепление вентилятора на несущем основании производится посредством комплекта анкерных болтов.

На опорной раме размещается спирально-поворотный кожух, изготавливаемый в базовом варианте из тонколистовой низкоуглеродистой стали. При монтаже предусмотрена возможность разворота корпуса на удобный угол для подключения выходного воздуховода (шаг поворота составляет 45 градусов). Патрубки корпуса могут присоединяться к воздуховодам напрямую или посредством гибких вставок соответствующего типоразмера.

Рабочее колесо вентилятора ВЦ 4-70 представляет собой крыльчатку из 12-ти отогнутых назад лопастей. Крутящий момент обеспечивается двигателем (расположен на корпусе соосно колесу или устанавливается рядом на станине, а момент передается через ременную передачу). В целях безопасности клиноременная передача закрывается съемным кожухом.

Радиальные вентиляторы ВЦ 4-70 условия эксплуатации

Радиальные вентиляторы ВЦ 4-70 рассчитаны на долговременную безотказную работу в климатических условиях У и Т при температуре окружающей среды -40°С…+40°С. Категория размещения – 2 и 3. При условии защиты оборудования от атмосферных осадков и прямого солнечного излучения допускается монтировать агрегат по категории размещения 1.

Вентиляторы радиальные ВЦ 4-70 выпускаются в 10-ти типовых размерах. Базовый вариант – общепромышленного назначения из конструкционной «черной» стали. Для специальных условий эксплуатации заводом-изготовителем производятся вентиляторы радиальные ВЦ 4-70 в теплостойком исполнении (температура рабочей среды может достигать +200°С), коррозионностойком, взрывозащищенном или комбинации перечисленных вариантов.

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы

Оплата

Наличными при получении заказа

Заказ можно оплатить наличными при доставке или получении в пункте самовывоза. Банковским переводом от ФЛ.

Оплатить заказ можно в любом банке по счету, выставленному на Ваше имя. Запросите счет у менеджера, распечатайте его, произведите оплату в течении трех рабочих дней и ожидайте доставку.

Банковской картой

Оплатить заказ банковской картой можно:

  • через платежный терминал курьера
  • через стационарный терминал в пунктах самовывоза
  • через форму на сайте

Никакие комиссии с плательщика не взимаются.

Яндекс деньгами, WebMoney

Заказ можно оплатить электронными деньгами. Для этого Вам необходимо оформить заказ у менеджера, затем ввести номер выставленного вам счета и фамилию плательщика в форме оплаты. После нажатия кнопки Оплатить, Вы будете переадресованы на свой кошелек, где автоматически заполнится назначение платежа и сумма.

Кредит и рассрочка

В кредит или рассрочку можно купить любой товар дороже 10000 рублей. Для оформления вам необходимо нажать кнопку "Кредит в кредит" в карточке выбранного товара. Далее заполнить несколько обязательных полей и оформить заявку.

Безналичным платежом от ЮЛ

Оплатить заказ можно от ЮЛ по выставленному счету либо договору. Все товары и услуги реализуются с НДС. При отгрузке необходимо иметь доверенность или печать получателя.

Доставка

Часы работы службы доставки: Рабочие дни с 9 до 21 часов, в субботу с 10 до 19 часов

Стоимость доставки: По Москве в пределах МКАД - 2000 руб. Доставка за пределы МКАД оплачивается дополнительно из расчета 40 руб за 1 км. На кондиционеры с монтажом действуют особые условия доставки.

Сроки доставки: Возможна доставка в день заказа!

Доставка по Росиии: При заказе из любого населенного пункта России, на следующий день после заказа, приобретенный Вами товар бесплатно будет доставлен до терминала транспортной компании в Москве. Мы работаем со всеми крупными транспортными компаниями, поэтому Вы можете выбрать любую из них исходя из своих предпочтений, или наш менеджер поможет подобрать наиболее выгодный вариант доставки. При отправке оборудования через транспортные компании, все оборудование проходит дополнительную проверку по качеству и комплектности, для исключения малейшей вероятности возврата. Доставка по России осуществляется только после полной оплаты заказа.
