«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 4-70 4,0

Артикул товара: 32916

Радиальный вентилятор ВЦ 4-70 4,0
Радиальный вентилятор ВЦ 4-70 4,0 - фото 2Радиальный вентилятор ВЦ 4-70 4,0 - фото 3Радиальный вентилятор ВЦ 4-70 4,0 - фото 4

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 4-70 4,0 — это модель серии Радиальные вентиляторы ВЦ 4-70. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
22 170 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВЦ 4-70 №4 низкого давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВЦ 4-70 №4 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность такого вентилятора от 1030 м³/ч до 9200 м³/ч. Вентиляторы ВЦ 4-70-4 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Допустимая температура рабочей среды до +80°С.

Технические характеристики Радиальные вентиляторы ВЦ 4-70 №4,0 , исполнение 1

Электродвигатель Параметры в рабочей зоне Виброизоляторы
Относительный диаметр колеса Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3
Полное давление, Па Масса*, кг Марка Количество в комплекте
0,9
960 0,18 63А6 1,03-2,4 167-68 52,1 ДО-39 4
1450 0,55 71А4 1,55-3,58 375-155 52
0,95
960 0,18 63А6 1,43-2,5 205-105 51,5
1450 0,55 71А4 2,2-3,75 460-240 52,5
1 960 0,25 63В6 1,25-2,95 230-130 51,5
1450 0,75 71В4 1,85-4,3 520-290 54,8
2900 5,5 100L2 3,8-8,8 2100-1190
72,2
1,05
960 0,37 71А6 1,5-3,0 280-130 51,5
1450 1,1 80А4 2,2-4,5 610-300
54,8
2900 7,5 112М2 4,3-9,1 2500-1250 89,9
1,1
960 0,37 71А6 1,45-3,1 325-175 50,1
1450 1,1 80А4 2,2-4,6 750-350 54,8
2900 7,5 112М2 4,4-9,2 2950-1400 89,8

*При изменении типа двигателя масса может меняться

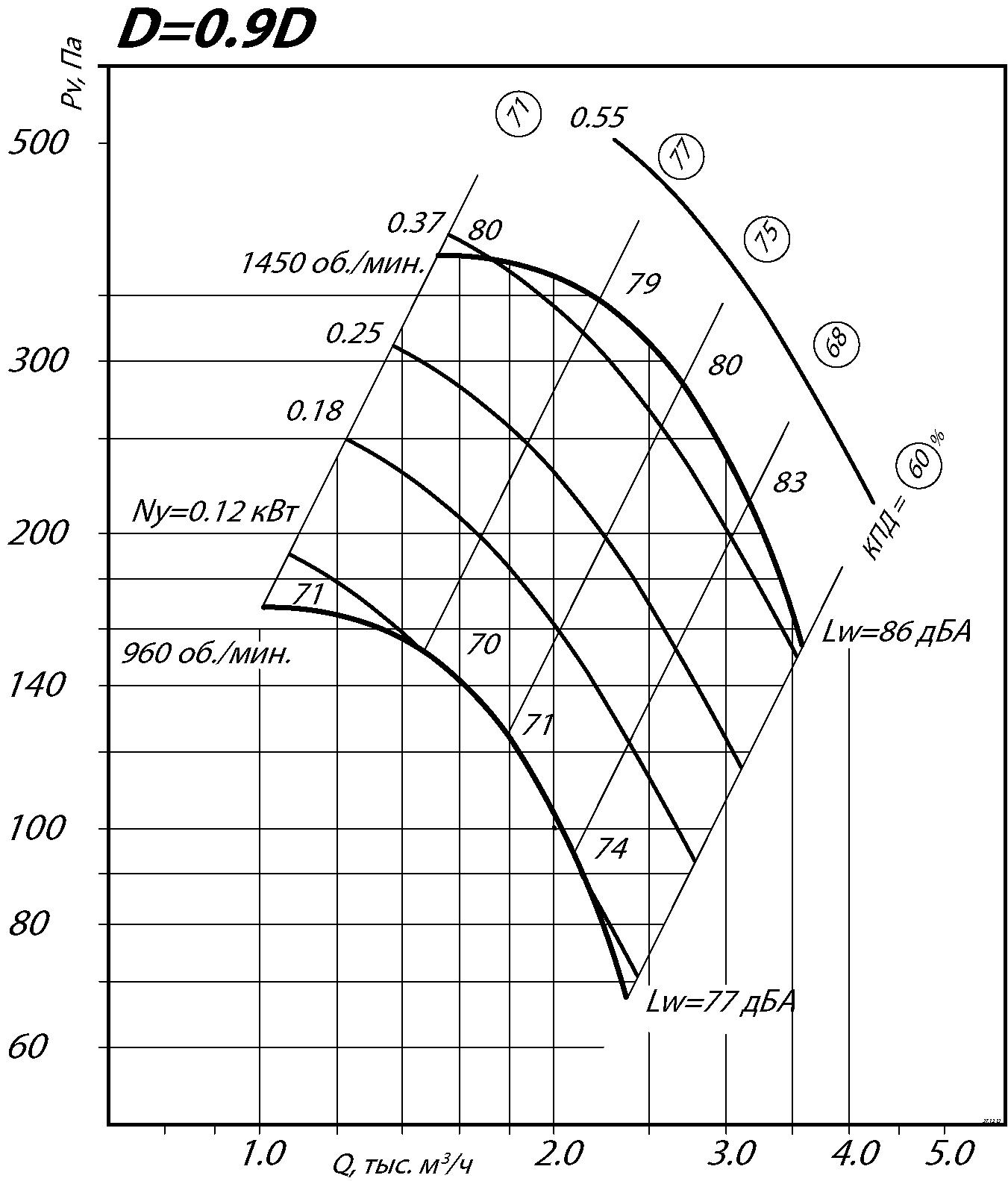

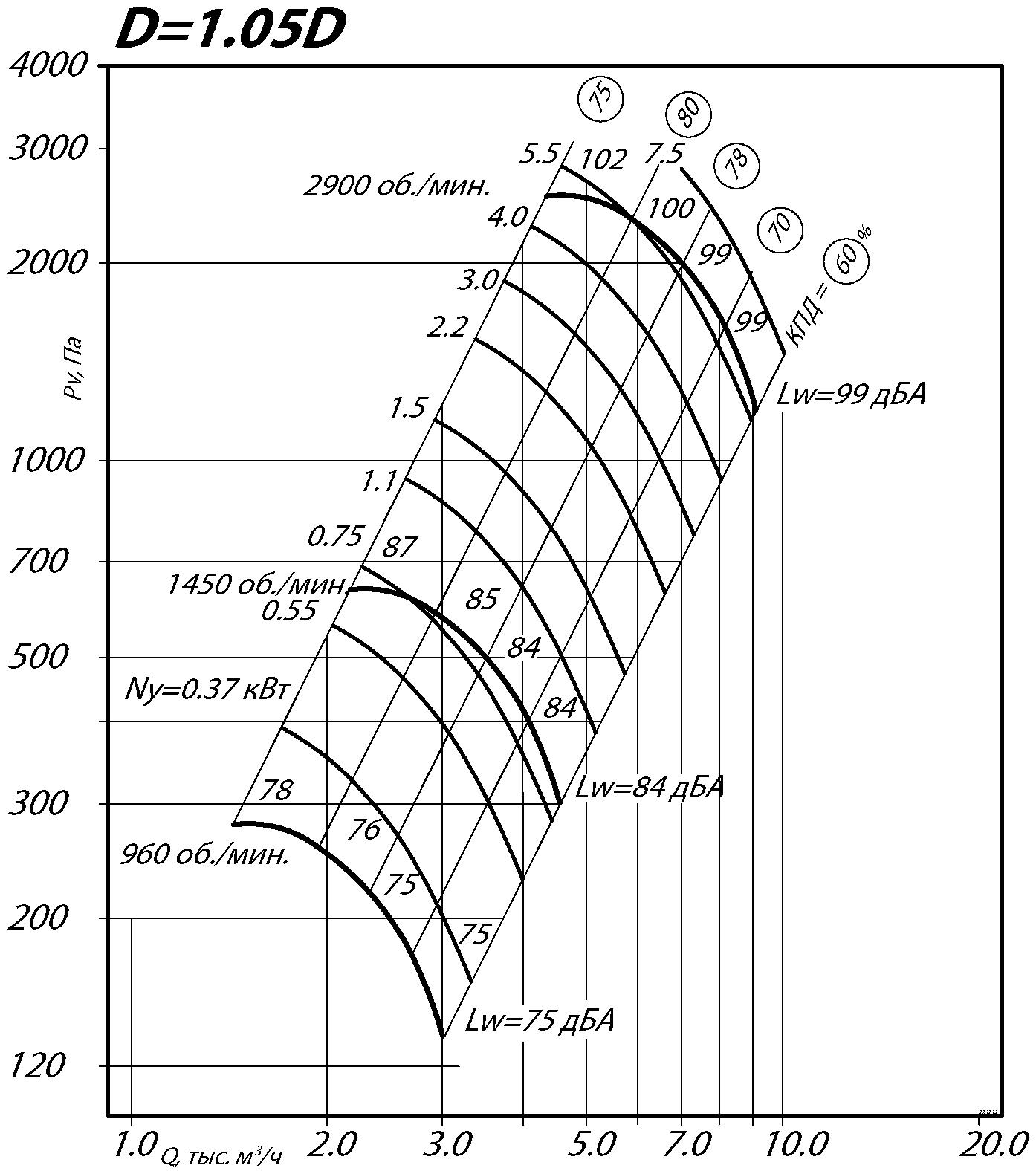

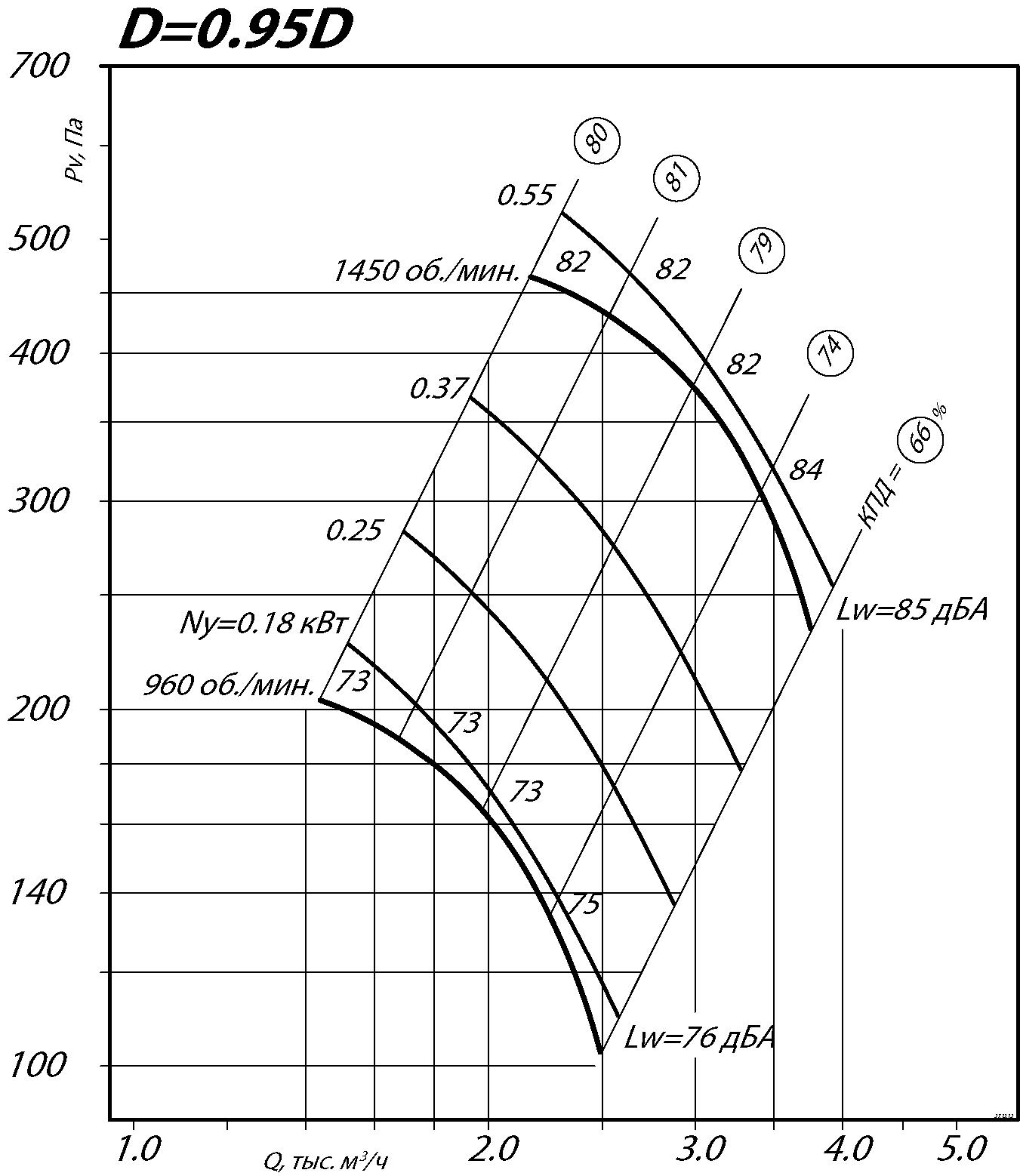

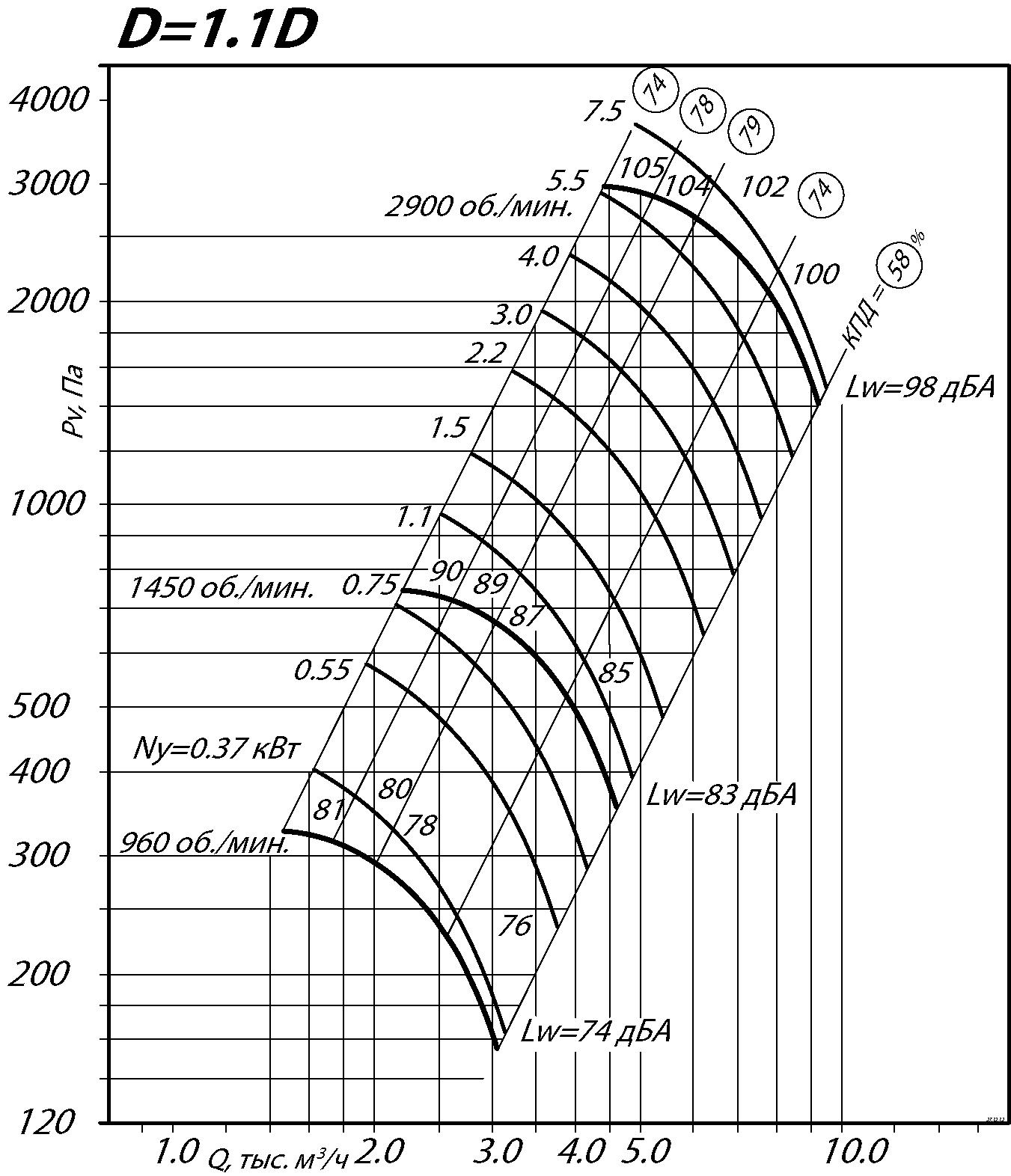

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №4 Исполнение 1

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №4 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №4 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №4 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №4 Исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №4 Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №4 Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №4 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №4 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №4 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №4 Исполнение 1

Диаметры Диаметры Расстояния между отверстиями для крепления
А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
260 405 440 280 280 --- --- 312 312 520 763 218 218 114 --- ---

Размеры Диаметры Диаметры Количество отверстий
L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
--- 290 --- --- 10,5 10 12 --- --- 291 8 4 --- --- 4

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №4 Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
732 302 811 291 656 279 1029 509 644 353 950 430
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
826 328 898 378 644 291 823 304 838 509 799 279
Радиальный вентилятор ВЦ 4-70 №4,0

Акустические характеристики радиального вентилятора ВЦ 4-70 №4 Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1500 66 68 76 69 67 65 57 48 74
3000 79 81 84 92 85 83 81 73 92

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Радиальные вентиляторы низкого давления ВЦ 4-70

Вентиляторы радиальные ВЦ 4-70 находят широкое применение в канальных и бесканальных приточно-вытяжных вентиляционных системах местного или общеобменного типа. Такие вентиляторы используются для организации принудительного воздухообмена в промышленных, административных и общественных зданиях.

Вентилятор радиальный ВЦ 4-70 рассчитан на низкое давление при одностороннем всасывании. Рабочая среда – предварительно отфильтрованный воздух или нейтральные газовоздушные смеси, не содержание в своем составе пожаро- и взрывоопасных компонентов, химических примесей, провоцирующих коррозию «черных» металлов, и др. Предельная концентрация мелкодисперсной пыли в рабочем потоке составляет 0,1 г/м.куб.

Конструктивные особенности вентилятора ВЦ 4-70

Радиальные вентиляторы ВЦ 4-70 низкого давления имеют компактную моноблочную конструкцию и поставляются заказчику в полностью готовом для монтажа виде в заводской упаковке.

К основным конструктивным элементам агрегата можно отнести опорную металлоконструкцию, спирально-поворотный корпус, рабочее колесо и приводную часть.

Радиальный вентилятор ВЦ 4-70 должен устанавливаться на жесткое основание с достаточной несущей способностью (железобетонный фундамент или металлоконструкция). В процессе работы агрегат генерирует вибрации и шумы, для снижения которых рекомендуется использовать специальные виброизоляторы (не входят в базовый комплект поставки). Крепление вентилятора на несущем основании производится посредством комплекта анкерных болтов.

На опорной раме размещается спирально-поворотный кожух, изготавливаемый в базовом варианте из тонколистовой низкоуглеродистой стали. При монтаже предусмотрена возможность разворота корпуса на удобный угол для подключения выходного воздуховода (шаг поворота составляет 45 градусов). Патрубки корпуса могут присоединяться к воздуховодам напрямую или посредством гибких вставок соответствующего типоразмера.

Рабочее колесо вентилятора ВЦ 4-70 представляет собой крыльчатку из 12-ти отогнутых назад лопастей. Крутящий момент обеспечивается двигателем (расположен на корпусе соосно колесу или устанавливается рядом на станине, а момент передается через ременную передачу). В целях безопасности клиноременная передача закрывается съемным кожухом.

Радиальные вентиляторы ВЦ 4-70 условия эксплуатации

Радиальные вентиляторы ВЦ 4-70 рассчитаны на долговременную безотказную работу в климатических условиях У и Т при температуре окружающей среды -40°С…+40°С. Категория размещения – 2 и 3. При условии защиты оборудования от атмосферных осадков и прямого солнечного излучения допускается монтировать агрегат по категории размещения 1.

Вентиляторы радиальные ВЦ 4-70 выпускаются в 10-ти типовых размерах. Базовый вариант – общепромышленного назначения из конструкционной «черной» стали. Для специальных условий эксплуатации заводом-изготовителем производятся вентиляторы радиальные ВЦ 4-70 в теплостойком исполнении (температура рабочей среды может достигать +200°С), коррозионностойком, взрывозащищенном или комбинации перечисленных вариантов.

Опции

Основные варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
