«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 4-70 3,15
Артикул товара: 32915
«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВЦ 4-70 3,15 — это модель серии Радиальные вентиляторы ВЦ 4-70. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
16 970 руб.
В наличии. Доставка по Москве.
Документация
Описание
Вентилятор радиальный ВЦ 4-70 №3,15 низкого давления производится по ТУ 4861-001-85589750.
Радиальный вентилятор ВЦ 4-70 №3,15 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность такого вентилятора от 750 м³/ч до 4510 м³/ч. Вентиляторы ВЦ 4-70-3,15 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Допустимая температура рабочей среды до +80°С.
Технические характеристики Радиальные вентиляторы ВЦ 4-70 №3,15 , исполнение 1
| | Электродвигатель | Параметры в рабочей зоне | | Виброизоляторы | ||||
| Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Марка | Количество в комплекте | ||
| Относительный диаметр колеса | Масса*, кг | |||||||
| 0,9 | 1450 | 0,18 | 56B4 | 0,75-1,79 | 230-90 | 29 | ДО-38 | 4 |
| 2900 | 1,1 | 71B2 | 1,44-3,5 | 900-360 | 30 | |||
| 0,95 | 1450 | 0,18 | 56B4 | 1,03-1,82 | 275-138 | 30 | ||
| 2900 | 1,5 | 80А2 | 2,1-3,7 | 1100-550 | 30 | |||
| 1 | 1450 | 0,25 | 63А4 | 1,0-1,95 | 315-163 | 30 | ||
| 2900 | 1,5 | 80А2 | 2,0-3,75 | 1250-650 | 34 | |||
| 1,05 | 1450 | 0,37 | 63В4 | 1,08-2,25 | 375-178 | 30 | ||
| 2900 | 2,2 | 80B2 | 2,17-4,5 | 1500-700 | 40 | |||
| 1,1 | 1450 | 0,37 | 63В4 | 1,1-2,25 | 445-210 | 30 | ||
| 2900 | 2,2 | 80B2 | 2,2-4,51 | 1790-820 | 40 | |||
*При изменении типа двигателя масса может меняться

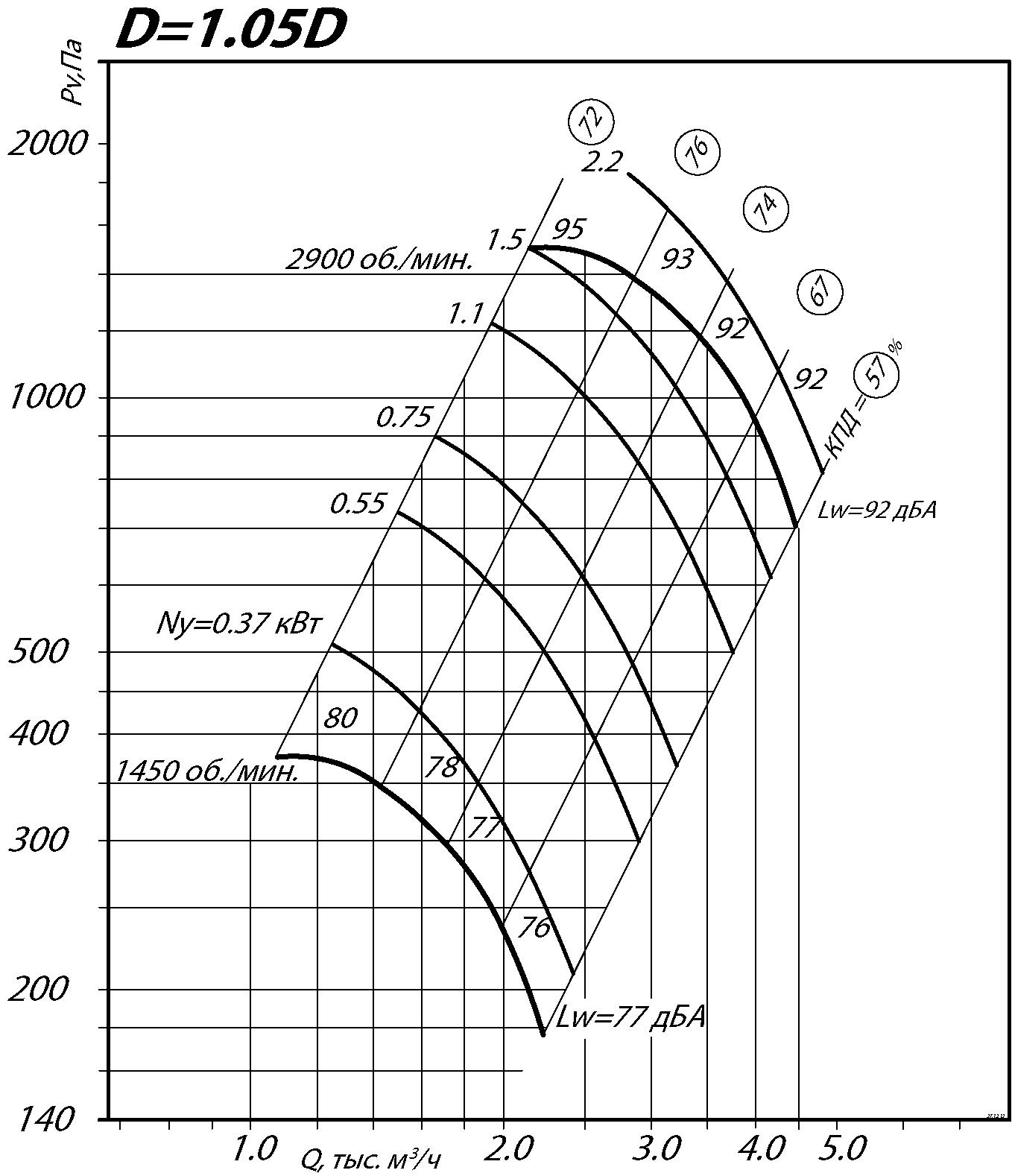

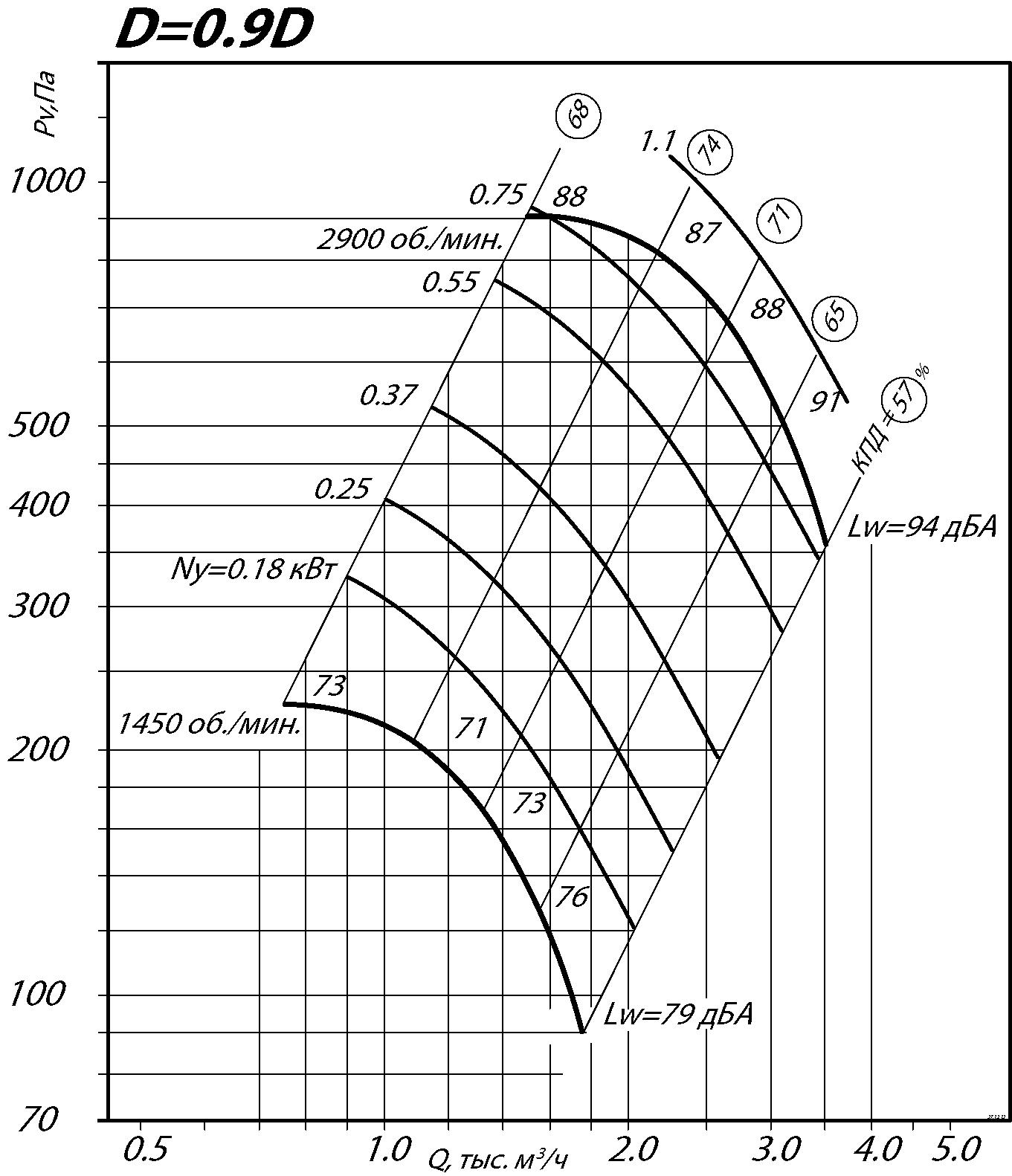

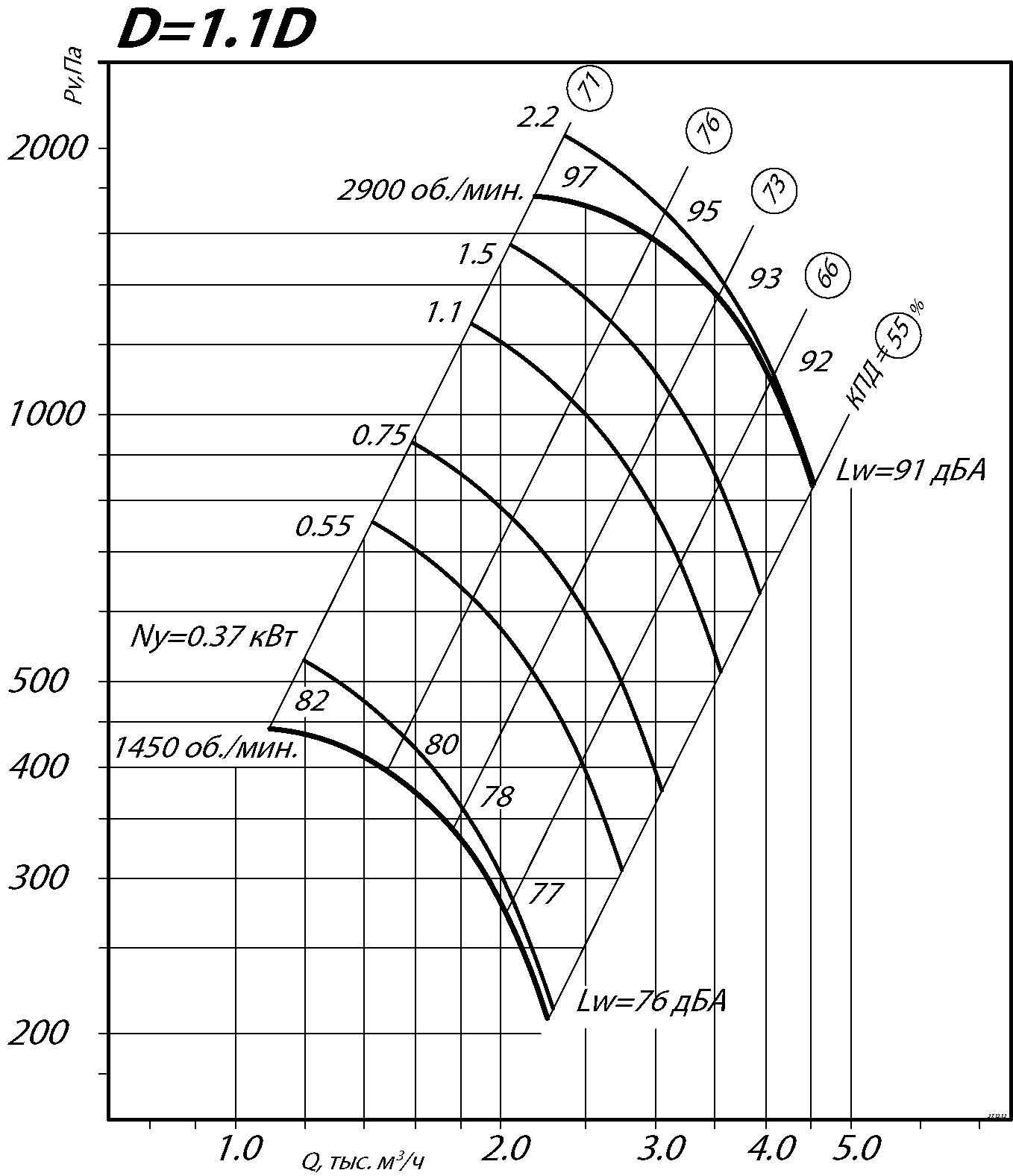

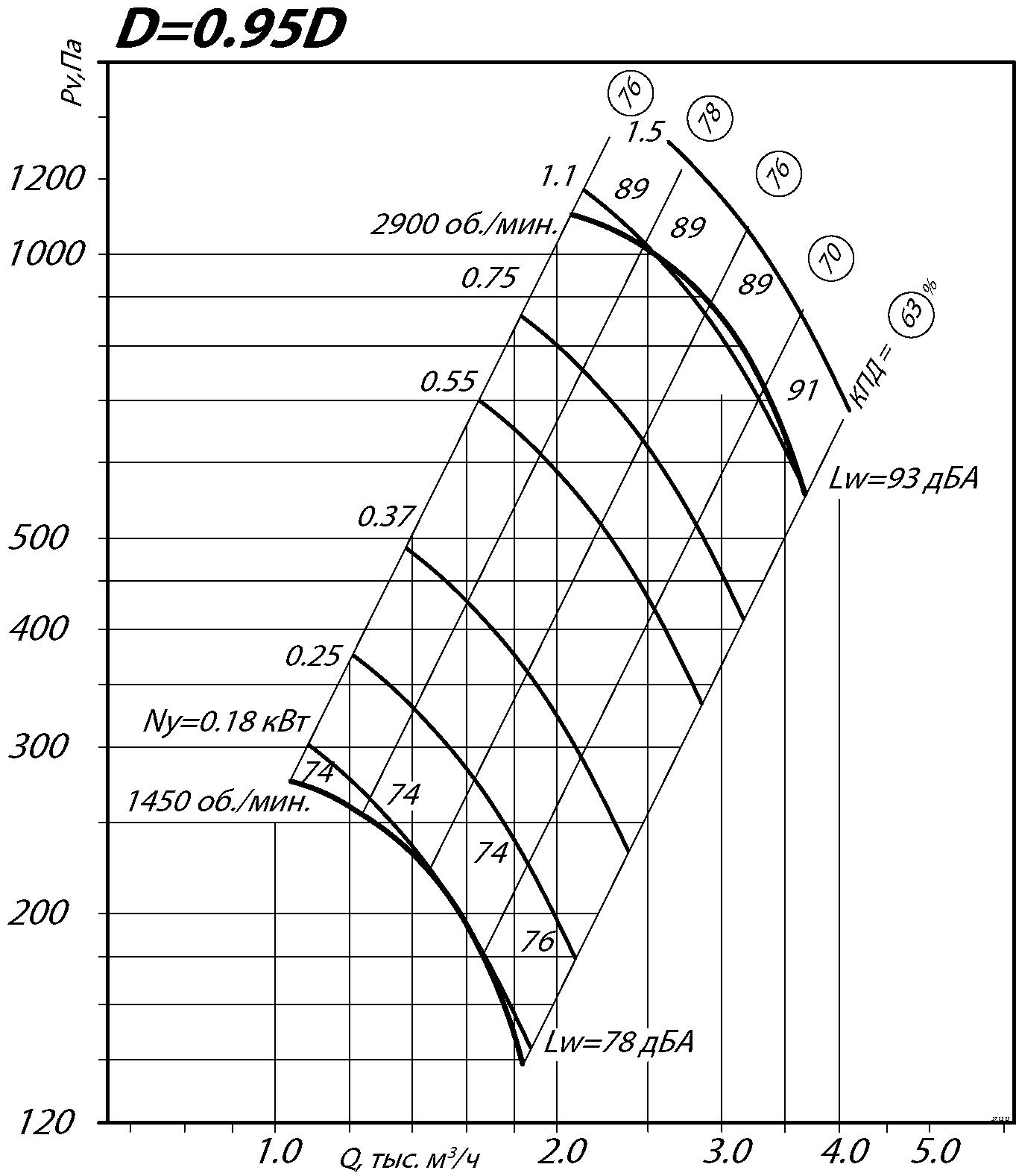

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №3,15 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №3,15 Исполнение 1
| Диаметры | Диаметры | Расстояния между отверстиями для крепления | |||||||||||||
| А, мм | D, мм | D1, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | Lmax, мм | L, мм | L1, мм | L2, мм | L3, мм | L4, мм |
| 205 | 318 | 353 | 221 | 221 | --- | --- | 243 | 243 | 410 | 604 | 188 | 316 | 84 | --- | --- |
| Размеры | Диаметры | Диаметры | Количество отверстий | |||||||||||
| L5, мм | S, мм | S1, мм | S2, мм | d, мм | d1, мм | d2, мм | f1, мм | f2, мм | h, мм | nотв., шт | n1отв., шт | n2отв., шт | n3отв., шт | n4отв., шт |
| --- | 220 | --- | --- | 10,5 | 8 | 12 | --- | --- | 238 | 8 | 4 | --- | --- | 4 |
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 № 3,15 Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 575 | 240 | 648 | 238 | 516 | 219 | 815 | 405 | 517 | 279 | 746 | 336 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 665 | 259 | 708 | 298 | 517 | 238 | 650 | 240 | 664 | 405 | 630 | 220 |
Акустические характеристики радиального вентилятора ВЦ 4-70 № 3,15 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 66 | 68 | 76 | 69 | 67 | 65 | 57 | 48 | 74 |
| 3000 | 79 | 81 | 84 | 92 | 85 | 83 | 81 | 73 | 92 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Особенности
Радиальные вентиляторы низкого давления ВЦ 4-70
Вентиляторы радиальные ВЦ 4-70 находят широкое применение в канальных и бесканальных приточно-вытяжных вентиляционных системах местного или общеобменного типа. Такие вентиляторы используются для организации принудительного воздухообмена в промышленных, административных и общественных зданиях.
Вентилятор радиальный ВЦ 4-70 рассчитан на низкое давление при одностороннем всасывании. Рабочая среда – предварительно отфильтрованный воздух или нейтральные газовоздушные смеси, не содержание в своем составе пожаро- и взрывоопасных компонентов, химических примесей, провоцирующих коррозию «черных» металлов, и др. Предельная концентрация мелкодисперсной пыли в рабочем потоке составляет 0,1 г/м.куб.
Радиальные вентиляторы ВЦ 4-70 низкого давления имеют компактную моноблочную конструкцию и поставляются заказчику в полностью готовом для монтажа виде в заводской упаковке.
К основным конструктивным элементам агрегата можно отнести опорную металлоконструкцию, спирально-поворотный корпус, рабочее колесо и приводную часть.
Радиальный вентилятор ВЦ 4-70 должен устанавливаться на жесткое основание с достаточной несущей способностью (железобетонный фундамент или металлоконструкция). В процессе работы агрегат генерирует вибрации и шумы, для снижения которых рекомендуется использовать специальные виброизоляторы (не входят в базовый комплект поставки). Крепление вентилятора на несущем основании производится посредством комплекта анкерных болтов.
На опорной раме размещается спирально-поворотный кожух, изготавливаемый в базовом варианте из тонколистовой низкоуглеродистой стали. При монтаже предусмотрена возможность разворота корпуса на удобный угол для подключения выходного воздуховода (шаг поворота составляет 45 градусов). Патрубки корпуса могут присоединяться к воздуховодам напрямую или посредством гибких вставок соответствующего типоразмера.
Рабочее колесо вентилятора ВЦ 4-70 представляет собой крыльчатку из 12-ти отогнутых назад лопастей. Крутящий момент обеспечивается двигателем (расположен на корпусе соосно колесу или устанавливается рядом на станине, а момент передается через ременную передачу). В целях безопасности клиноременная передача закрывается съемным кожухом.
Радиальные вентиляторы ВЦ 4-70 условия эксплуатации
Радиальные вентиляторы ВЦ 4-70 рассчитаны на долговременную безотказную работу в климатических условиях У и Т при температуре окружающей среды -40°С…+40°С. Категория размещения – 2 и 3. При условии защиты оборудования от атмосферных осадков и прямого солнечного излучения допускается монтировать агрегат по категории размещения 1.
Вентиляторы радиальные ВЦ 4-70 выпускаются в 10-ти типовых размерах. Базовый вариант – общепромышленного назначения из конструкционной «черной» стали. Для специальных условий эксплуатации заводом-изготовителем производятся вентиляторы радиальные ВЦ 4-70 в теплостойком исполнении (температура рабочей среды может достигать +200°С), коррозионностойком, взрывозащищенном или комбинации перечисленных вариантов.
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
