«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 80-75 12,5 ДУ

Артикул товара: 33270

Радиальный вентилятор ВР 80-75 12,5 ДУ - фото 2

Радиальный вентилятор ВР 80-75 12,5 ДУ - фото 3

Радиальный вентилятор ВР 80-75 12,5 ДУ - фото 4

Радиальный вентилятор ВР 80-75 12,5 ДУ - фото 5

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 80-75 12,5 ДУ — это модель серии Радиальные вентиляторы ВР 80-75 ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
298 420 руб.

Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВР 80-75 ДУ №12,5 низкого давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВР-80-75 ДУ №12,5 изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую), 3-ей схеме (рабочее колесо соединяется с электродвигателем при помощи соединительной муфты) и по 5-ой схеме (соединение рабочего колеса с двигателем посредством ременной передачи). Вентиляторы ВР 80-75-12,5 ДУ применяют для быстрого и эффективного удаления из помещений различного назначения возникающих в процессе пожара газовоздушных смесей и отводом из них тепла.

Аэродинамические характеристики радиального вентилятора

Габаритные и присоединительные размеры радиального вентилятора

	Диаметры		Диаметры							Расстояния между отверстиями для крепления
А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
162	257	292	175	175	---	---	197	197	320	521	165	265	32	---	---

	Размеры			Диаметры			Диаметры			Количество отверстий
L5, мм	S, мм	S1, мм	S2, мм	d, мм	d1, мм	d2, мм	f1, мм	f2, мм	h, мм	n_отв., шт	n1_отв., шт	n2_отв., шт	n3_отв., шт	n4_отв., шт
---	220	---	---	10,5	8	12	---	---	198	8	4	---	---	4

Габаритные и присоединительные размеры радиального вентилятора, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
458	189	518	198	410	174	650	330	419	221	590	270

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
535	205	556	236	419	198	510	190	536	331	495	175

Акустические характеристики радиального вентилятора

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	58	61	69	62	60	58	50	41	67
3000	72	73	76	84	77	75	73	65	84

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Аэродинамические характеристики радиального вентилятора

Габаритные и присоединительные размеры радиального вентилятора

	Диаметры		Диаметры							Расстояния между отверстиями для крепления
А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
162	257	292	175	175	---	---	197	197	320	521	165	265	32	---	---

	Размеры			Диаметры			Диаметры			Количество отверстий
L5, мм	S, мм	S1, мм	S2, мм	d, мм	d1, мм	d2, мм	f1, мм	f2, мм	h, мм	n_отв., шт	n1_отв., шт	n2_отв., шт	n3_отв., шт	n4_отв., шт
---	220	---	---	10,5	8	12	---	---	198	8	4	---	---	4

Габаритные и присоединительные размеры радиального вентилятора, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
458	189	518	198	410	174	650	330	419	221	590	270

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
535	205	556	236	419	198	510	190	536	331	495	175

Акустические характеристики радиального вентилятора

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	58	61	69	62	60	58	50	41	67
3000	72	73	76	84	77	75	73	65	84

Технические характеристики Радиальные вентиляторы ВР 80-75 ДУ №12,5 , исполнение 1

	Электродвигатель			Параметры в рабочей зоне						Виброизоляторы
Относи-тельный диаметр колеса	Частота вращения, об/мин.	Установленная мощность, кВт (при t=20ºC)	Тип электро-двигателя *	Производи-тельность, 1000 м3/час	Полное давление, Па при t=20ºC	Полное давление, Па при t=200ºC	Полное давление, Па при t=400ºC	Полное давление, Па при t=600ºC	Масса, кг	Марка	количество в комплекте
0,9	725	15,0	180М8	23,7-54,6	980-385	606-238	431-169	333-130	1190	ДО-44	6
0,95	725	18,5	200M8	33,7-58,1	1170-590	724-365	514-259	397-200	1500
1	725	22,0	200L8	31,1-61,5	1350-700	835-433	594-308	459-238	1390
1,05	725	30,0	225М8	34,1-69,1	1600-750	990-464	704-330	544-255	1420
1,1	725	37,0	250S8	34,1-70,5	1870-895	1157-554	822-393	635-304	1440

*При изменении типа двигателя масса может меняться

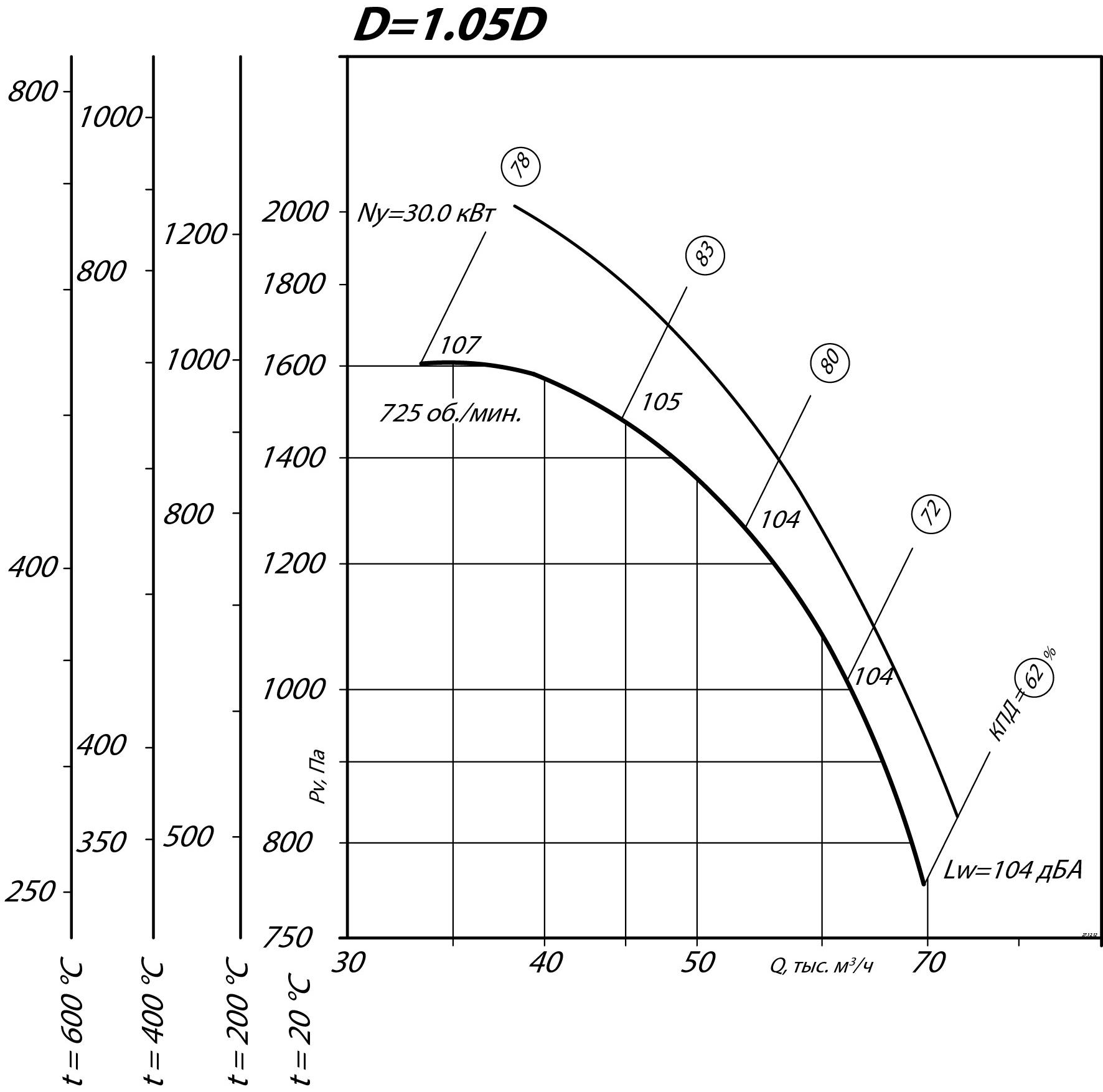

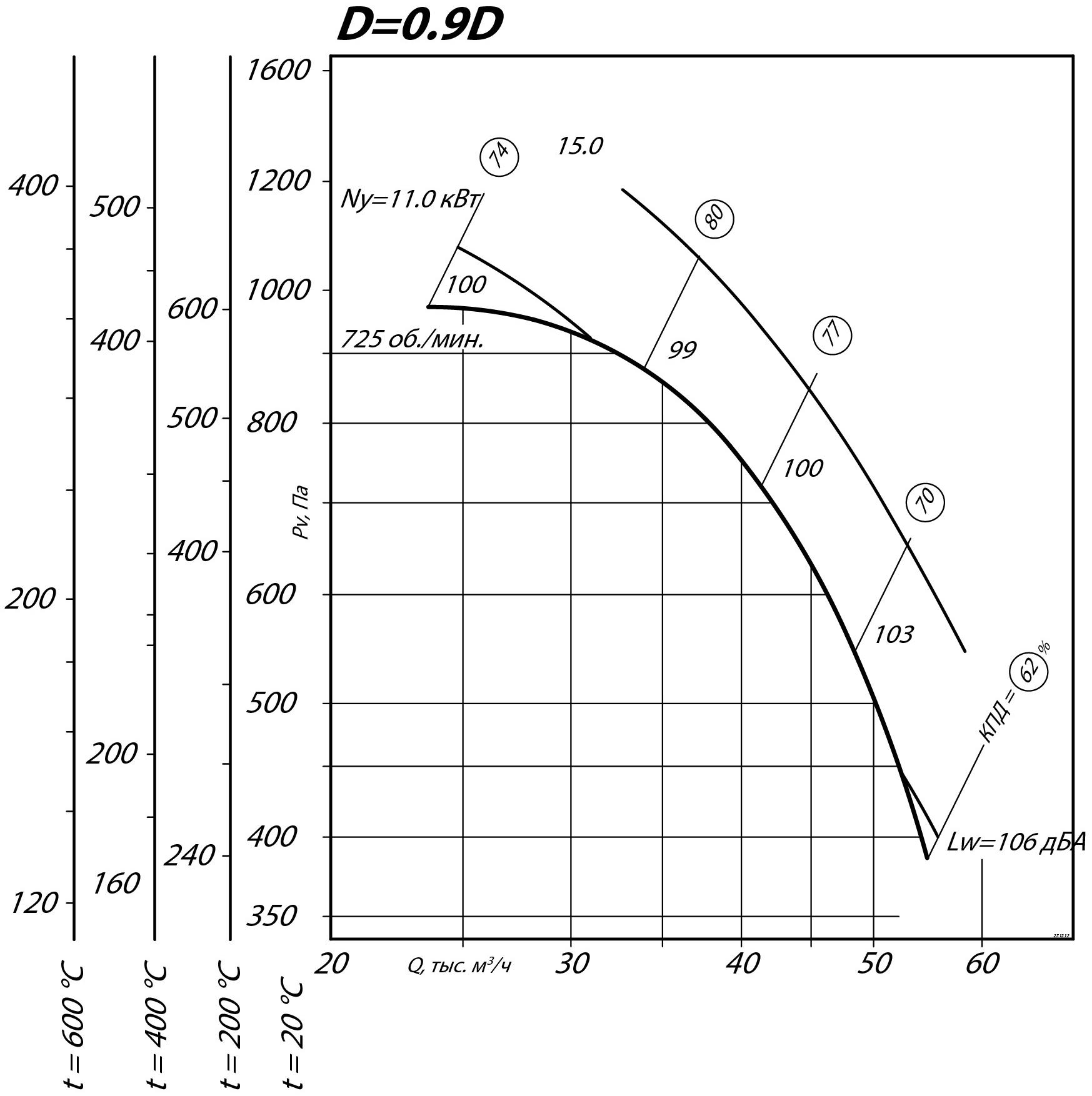

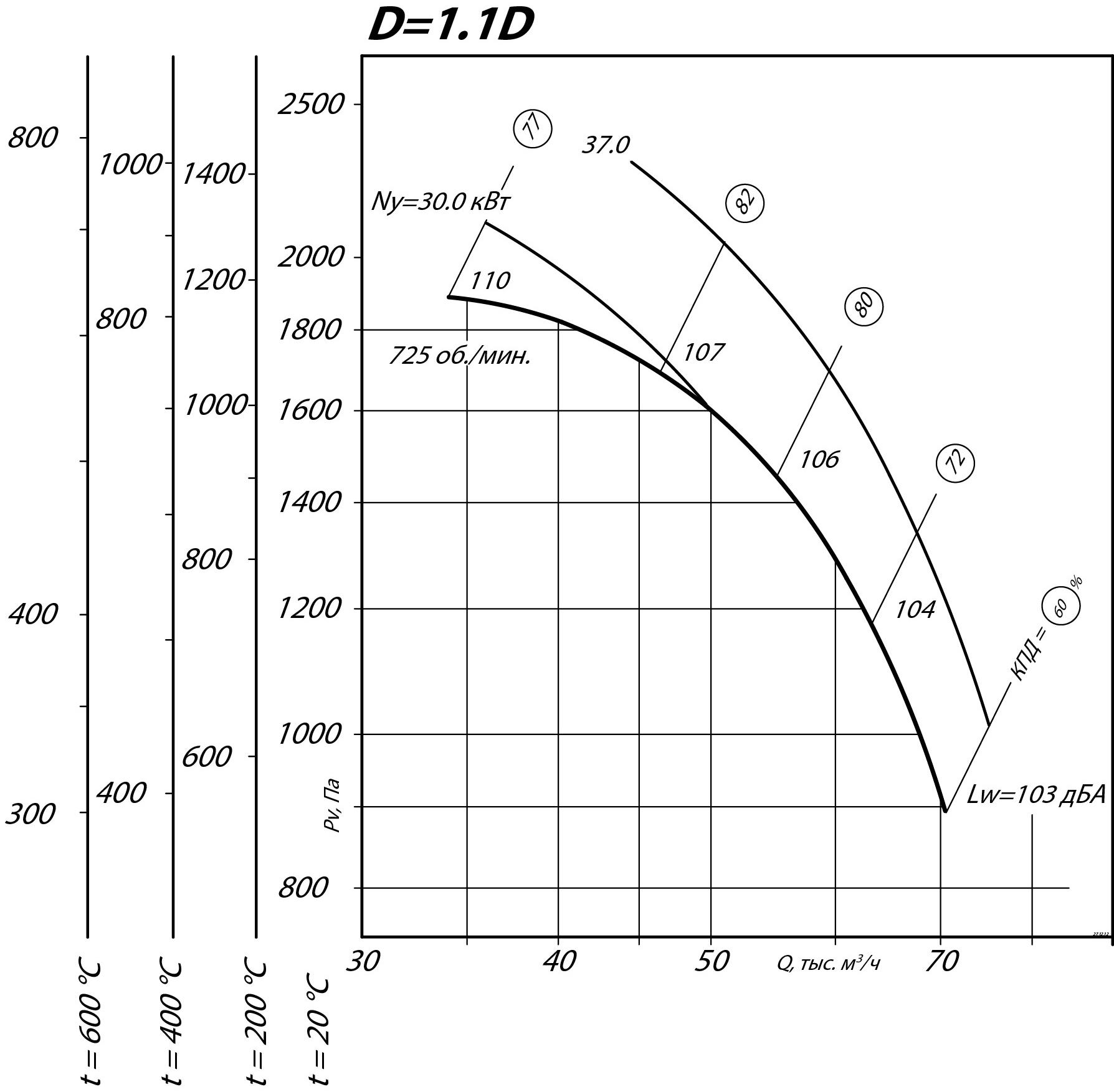

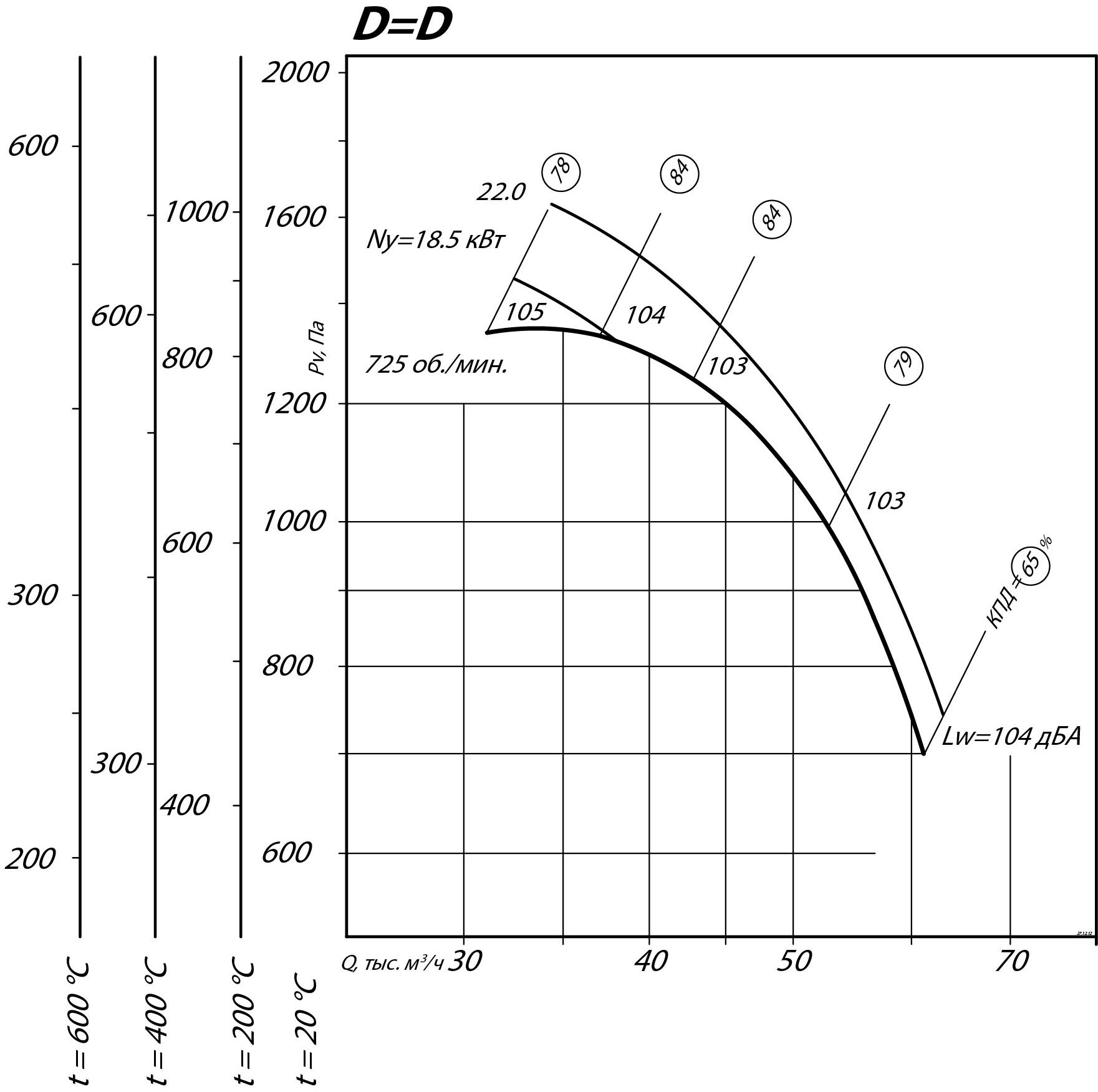

Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №12,5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №12,5, Исполнение 1

	Диаметры		Диаметры							Расстояния между отверстиями для крепления
А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
813	1250	1310	875	875	---	---	906	906	1350	1826	---	407	268	407	---

	Размеры			Диаметры					Диаметры			Количество отверстий
L5, мм	S, мм	S1, мм	S2, мм	d, мм	d1, мм	d2, мм	d3, мм	d4, мм	f1, мм	f2, мм	h, мм	n_отв., шт	n1_отв., шт	n2_отв., шт	n3_отв., шт	n4_отв., шт
---	1260	---	---	14	10	---	---	14	---	---	800	16	4	---	---	6

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №12,5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2204	924	2150	800	2015	842	2820	1470	1890	1090	2630	1280

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2478	1007	2523	1173	1890	800	2275	925	2478	1470	2192	842

Акустические характеристики радиального вентилятора ВР 80-75 ДУ №12,5, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
750	98	101	97	95	92	87	80	71	97

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Аэродинамические характеристики радиального вентилятора

Габаритные и присоединительные размеры радиального вентилятора

	Диаметры		Диаметры							Расстояния между отверстиями для крепления
А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
162	257	292	175	175	---	---	197	197	320	521	165	265	32	---	---

	Размеры			Диаметры			Диаметры			Количество отверстий
L5, мм	S, мм	S1, мм	S2, мм	d, мм	d1, мм	d2, мм	f1, мм	f2, мм	h, мм	n_отв., шт	n1_отв., шт	n2_отв., шт	n3_отв., шт	n4_отв., шт
---	220	---	---	10,5	8	12	---	---	198	8	4	---	---	4

Габаритные и присоединительные размеры радиального вентилятора, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
458	189	518	198	410	174	650	330	419	221	590	270

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
535	205	556	236	419	198	510	190	536	331	495	175

Акустические характеристики радиального вентилятора

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	58	61	69	62	60	58	50	41	67
3000	72	73	76	84	77	75	73	65	84

Технические характеристики Радиальные вентиляторы ВР 80-75 ДУ №12,5 , исполнение 1

	Электродвигатель			Параметры в рабочей зоне						Виброизоляторы
Относи-тельный диаметр колеса	Частота вращения, об/мин.	Установленная мощность, кВт (при t=20ºC)	Тип электро-двигателя *	Производи-тельность, 1000 м3/час	Полное давление, Па при t=20ºC	Полное давление, Па при t=200ºC	Полное давление, Па при t=400ºC	Полное давление, Па при t=600ºC	Масса, кг	Марка	количество в комплекте
0,9	725	15,0	180М8	23,7-54,6	980-385	606-238	431-169	333-130	1190	ДО-44	6
0,95	725	18,5	200M8	33,7-58,1	1170-590	724-365	514-259	397-200	1500
1	725	22,0	200L8	31,1-61,5	1350-700	835-433	594-308	459-238	1390
1,05	725	30,0	225М8	34,1-69,1	1600-750	990-464	704-330	544-255	1420
1,1	725	37,0	250S8	34,1-70,5	1870-895	1157-554	822-393	635-304	1440

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №12,5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №12,5, Исполнение 1

	Диаметры		Диаметры							Расстояния между отверстиями для крепления
А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
813	1250	1310	875	875	---	---	906	906	1350	1826	---	407	268	407	---

	Размеры			Диаметры					Диаметры			Количество отверстий
L5, мм	S, мм	S1, мм	S2, мм	d, мм	d1, мм	d2, мм	d3, мм	d4, мм	f1, мм	f2, мм	h, мм	n_отв., шт	n1_отв., шт	n2_отв., шт	n3_отв., шт	n4_отв., шт
---	1260	---	---	14	10	---	---	14	---	---	800	16	4	---	---	6

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №12,5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2204	924	2150	800	2015	842	2820	1470	1890	1090	2630	1280

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2478	1007	2523	1173	1890	800	2275	925	2478	1470	2192	842

Акустические характеристики радиального вентилятора ВР 80-75 ДУ №12,5, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
750	98	101	97	95	92	87	80	71	97

Технические характеристики Радиальные вентиляторы ВР 80-75 ДУ №12,5 , исполнение 1

	Электродвигатель			Параметры в рабочей зоне						Виброизоляторы
Относи-тельный диаметр колеса	Частота вращения, об/мин.	Установленная мощность, кВт (при t=20ºC)	Тип электро-двигателя *	Производи-тельность, 1000 м3/час	Полное давление, Па при t=20ºC	Полное давление, Па при t=200ºC	Полное давление, Па при t=400ºC	Полное давление, Па при t=600ºC	Масса, кг	Марка	количество в комплекте
0,9	725	15,0	180М8	23,7-54,6	980-385	606-238	431-169	333-130	1190	ДО-44	6
0,95	725	18,5	200M8	33,7-58,1	1170-590	724-365	514-259	397-200	1500
1	725	22,0	200L8	31,1-61,5	1350-700	835-433	594-308	459-238	1390
1,05	725	30,0	225М8	34,1-69,1	1600-750	990-464	704-330	544-255	1420
1,1	725	37,0	250S8	34,1-70,5	1870-895	1157-554	822-393	635-304	1440

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №12,5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №12,5, Исполнение 1

Диам

Особенности

Радиальные вентиляторы дымоудаления ВР 80-75 ДУ

Радиальные вентиляторы дымоудаления ВР 80-75 ДУ способны развивать низкое давление и работают по принципу одностороннего всасывания. Данный тип вентиляторов предназначен для работы в составе противопожарных вентиляционных систем. Основное назначение – максимально эффективный отвод летучих продуктов горения и избыточного тепла из зданий и помещений в случае возникновения пожара. При подключении к автоматизированной вентиляционной системе включатся автоматически при срабатывании датчиков.

Рабочая среда радиальных вентиляторов дымоудаления ВР 80-75 ДУ – задымленный и загазованный воздух помещений. Предельная концентрация твердых взвешенных включений в рабочей среде – 10 г/м.куб. Температурный предел в зависимости от исполнения – плюс 400°С (минимальная гарантированная работоспособность 2ч) или плюс 600°С (в течение часа).

Конструктивные особенности вентилятора ВР 80-75 ДУ

Радиальные вентиляторы ВР 80-75 ДУ отгружаются потребителю в полностью собранном и готовом к монтажным работам виде. Данные агрегаты подлежат установке на жестком несущем основании за пределами помещений постоянного присутствия персонала или людей.

Функцию опорной части выполняет станина, посредством которой радиальный вентилятор дымоудаления ВР 80-75 ДУ монтируется на фундамент или металлоконструкцию перекрытия. В нижней части станины предусмотрены монтажные отверстия под установку анкерного крепления.

На опорной раме смонтирован корпус в форме «улитки», материал корпуса зависит от исполнения вентилятора ВР 80-75 ДУ (нержавейка или углеродистая сталь со спецпокрытием). Корпус-улитка выполнен поворотным, что дает возможность развернуть его при монтаже под удобным углом к выходному воздуховоду.

Внутри «улитки» размещается рабочее колесо радиального типа с 12-тью загнутыми назад лопатками. Электродвигатель монтируется соосно крыльчатке на подставке.

В дополнительную комплектацию вентилятора радиального ВР 80-75 ДУ для дымоудаления могут быть включены виброизоляционные опоры и теплостойкие гибкие вставки.

Вентиляторы дымоудаления ВР 80-75 ДУ условия эксплуатации

Радиальные вентиляторы дымоудаления ВР 80-75 ДУ устанавливаются в отапливаемых и неотапливаемых закрытых помещениях (кат. разм. 3 и 2) при температуре окружающей среды -40°С…+40°С в регионах с умеренным (У) и тропическим (Т) климатом.

Радиальные вентиляторы ВР 80-75 ДУ для удаления дыма и газов выпускаются в 10-ти стандартных типоразмерах. В зависимости от применяемых конструкционных материалов можно заказать и купить вентиляторы дымоудаления ВР 80-75 ДУ с гарантированной работоспособностью в течение 2-х часов при t=+400°С или в течение 1-го часа при t=+600°С.

Опции

Основные варианты изготовления

Индекс	Назначение и материалы
ВР 80-75 ДУ 01	Рабочее колесо - из жаростойкой нержавеющей стали, корпус из оцинкованной стали для эксплуатации в течение 60 минут при температуре перемещаемой среды 600°С.
ВР 80-75 ДУ 02	Рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус из оцинкованной стали для эксплуатации в течение 120 минут при температуре перемещаемой среды 400°С.
