«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 80-75 8,0 ДУ

Артикул товара: 33268

Радиальный вентилятор ВР 80-75 8,0 ДУ - фото 2

Радиальный вентилятор ВР 80-75 8,0 ДУ - фото 3

Радиальный вентилятор ВР 80-75 8,0 ДУ - фото 4

Радиальный вентилятор ВР 80-75 8,0 ДУ - фото 5

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 80-75 8,0 ДУ — это модель серии Радиальные вентиляторы ВР 80-75 ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
106 150 руб.

Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВР 80-75 ДУ №8 низкого давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВР-80-75 ДУ №8 изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую), 3-ей схеме (рабочее колесо соединяется с электродвигателем при помощи соединительной муфты) и по 5-ой схеме (соединение рабочего колеса с двигателем посредством ременной передачи). Вентиляторы ВР 80-75-8 ДУ применяют для быстрого и эффективного удаления из помещений различного назначения возникающих в процессе пожара газовоздушных смесей и отводом из них тепла.

Аэродинамические характеристики радиального вентилятора

Габаритные и присоединительные размеры радиального вентилятора

	Диаметры		Диаметры							Расстояния между отверстиями для крепления
А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
162	257	292	175	175	---	---	197	197	320	521	165	265	32	---	---

	Размеры			Диаметры			Диаметры			Количество отверстий
L5, мм	S, мм	S1, мм	S2, мм	d, мм	d1, мм	d2, мм	f1, мм	f2, мм	h, мм	n_отв., шт	n1_отв., шт	n2_отв., шт	n3_отв., шт	n4_отв., шт
---	220	---	---	10,5	8	12	---	---	198	8	4	---	---	4

Габаритные и присоединительные размеры радиального вентилятора, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
458	189	518	198	410	174	650	330	419	221	590	270

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
535	205	556	236	419	198	510	190	536	331	495	175

Акустические характеристики радиального вентилятора

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	58	61	69	62	60	58	50	41	67
3000	72	73	76	84	77	75	73	65	84

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Аэродинамические характеристики радиального вентилятора

Габаритные и присоединительные размеры радиального вентилятора

	Диаметры		Диаметры							Расстояния между отверстиями для крепления
А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
162	257	292	175	175	---	---	197	197	320	521	165	265	32	---	---

	Размеры			Диаметры			Диаметры			Количество отверстий
L5, мм	S, мм	S1, мм	S2, мм	d, мм	d1, мм	d2, мм	f1, мм	f2, мм	h, мм	n_отв., шт	n1_отв., шт	n2_отв., шт	n3_отв., шт	n4_отв., шт
---	220	---	---	10,5	8	12	---	---	198	8	4	---	---	4

Габаритные и присоединительные размеры радиального вентилятора, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
458	189	518	198	410	174	650	330	419	221	590	270

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
535	205	556	236	419	198	510	190	536	331	495	175

Акустические характеристики радиального вентилятора

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	58	61	69	62	60	58	50	41	67
3000	72	73	76	84	77	75	73	65	84

Технические характеристики Радиальные вентиляторы ВР 80-75 ДУ №8,0 , исполнение 1

	Электродвигатель			Параметры в рабочей зоне						Виброизоляторы
Относи-тельный диаметр колеса	Частота вращения, об/мин.	Установленная мощность, кВт (при t=20ºC)	Тип электро-двигателя *	Производи-тельность, 1000 м³/час	Полное давление, Па при t=20ºC	Полное давление, Па при t=200ºC	Полное давление, Па при t=400ºC	Полное давление, Па при t=600ºC	Масса, кг	Марка	количество в комплекте
0,9	960	4,0	112МВ6	8,1-19,0	700-275	433-170	308-121	238-93	258	ДО-42	5
0,95	960	5,5	132S6	11,6-19,9	840-435	519-269	369-191	285-147	277
1	725	2,2	112МА8	8,2-15,3	520-380	321-235	228-167	176-129	260
	960	5,5	132S6	11,1-21,6	990-640	612-396	435-281	336-217	282
	1450	18,5	160М4	17,1-32,4	2150-1400	1330-866	946-616	731-476	319
1,05	725	3,0	112МВ8	8,8-18,1	660-310	408-191	290-136	224-105	285
1,05	960	7,5	132М6	11,6-24,5	1180-540	730-334	519-237	401-183	299
1,1	725	4,0	132S8	8,9-18,2	780-360	482-222	343-158	265-122	332
	960	7,5	132М6	11,8-17,8	1350-1100	835-680	594-484	459-374	337
	960	11,0	160S6	11,8-24,5	1350-640	835-396	594-281	459-217	344

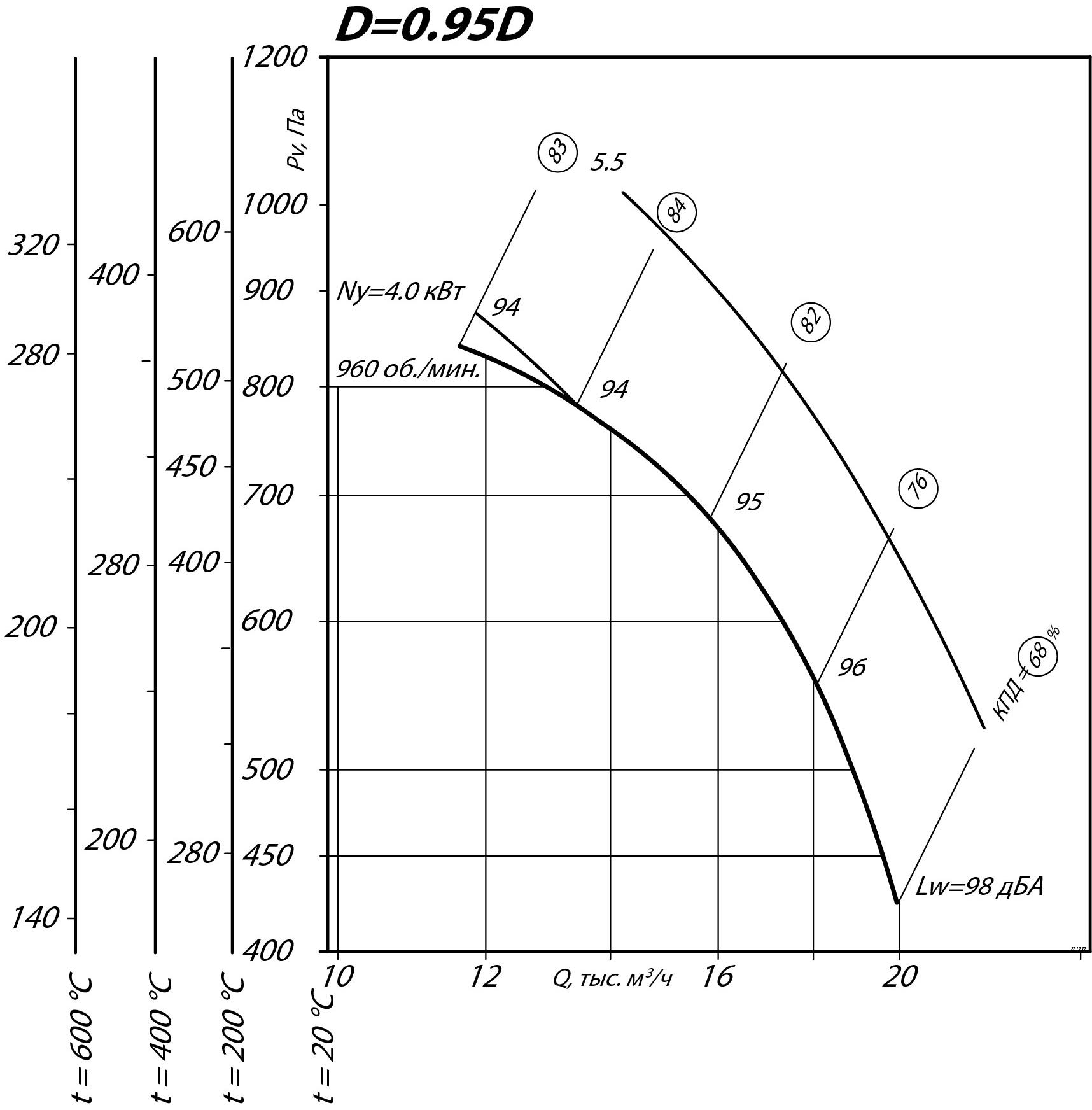

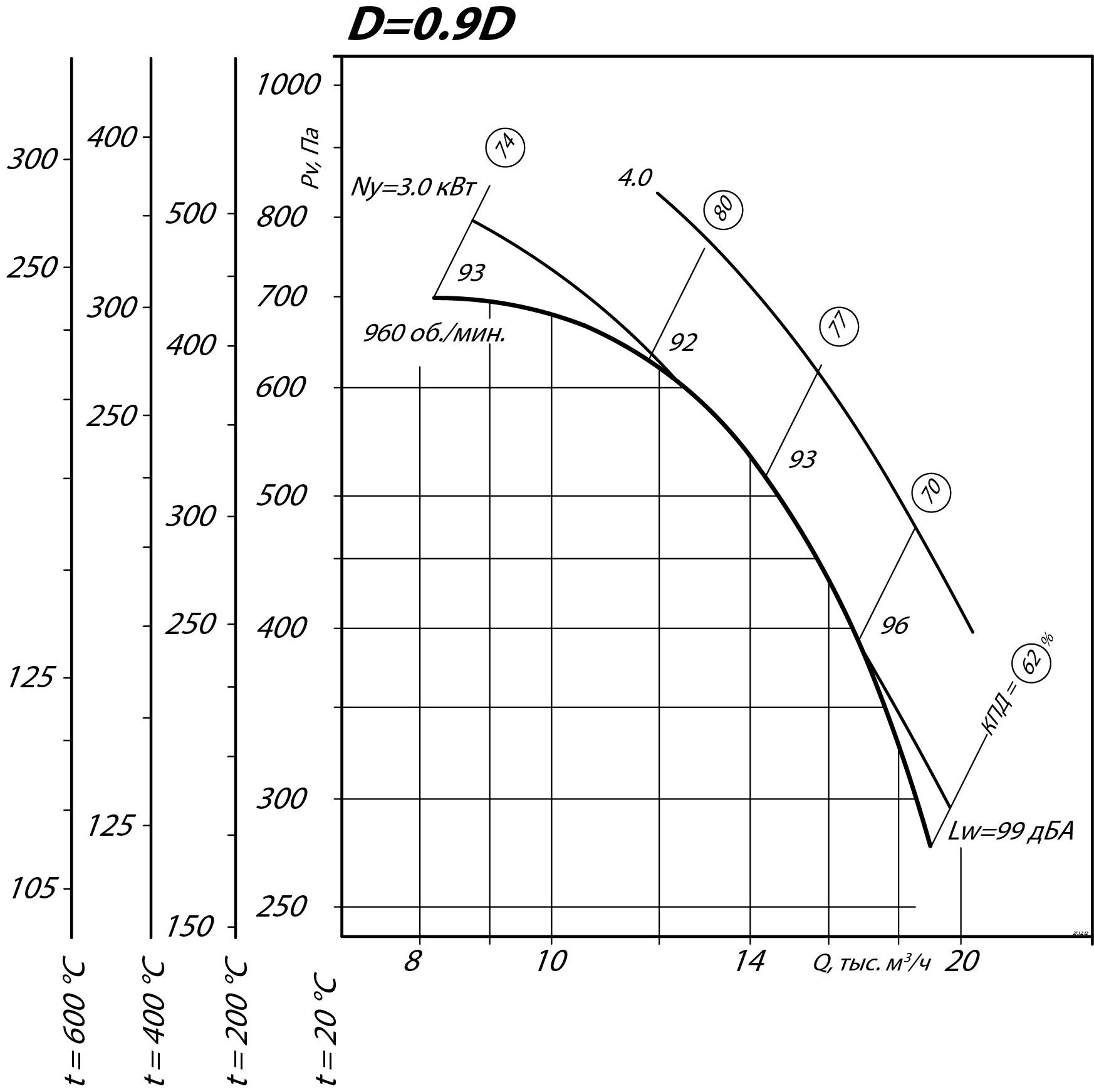

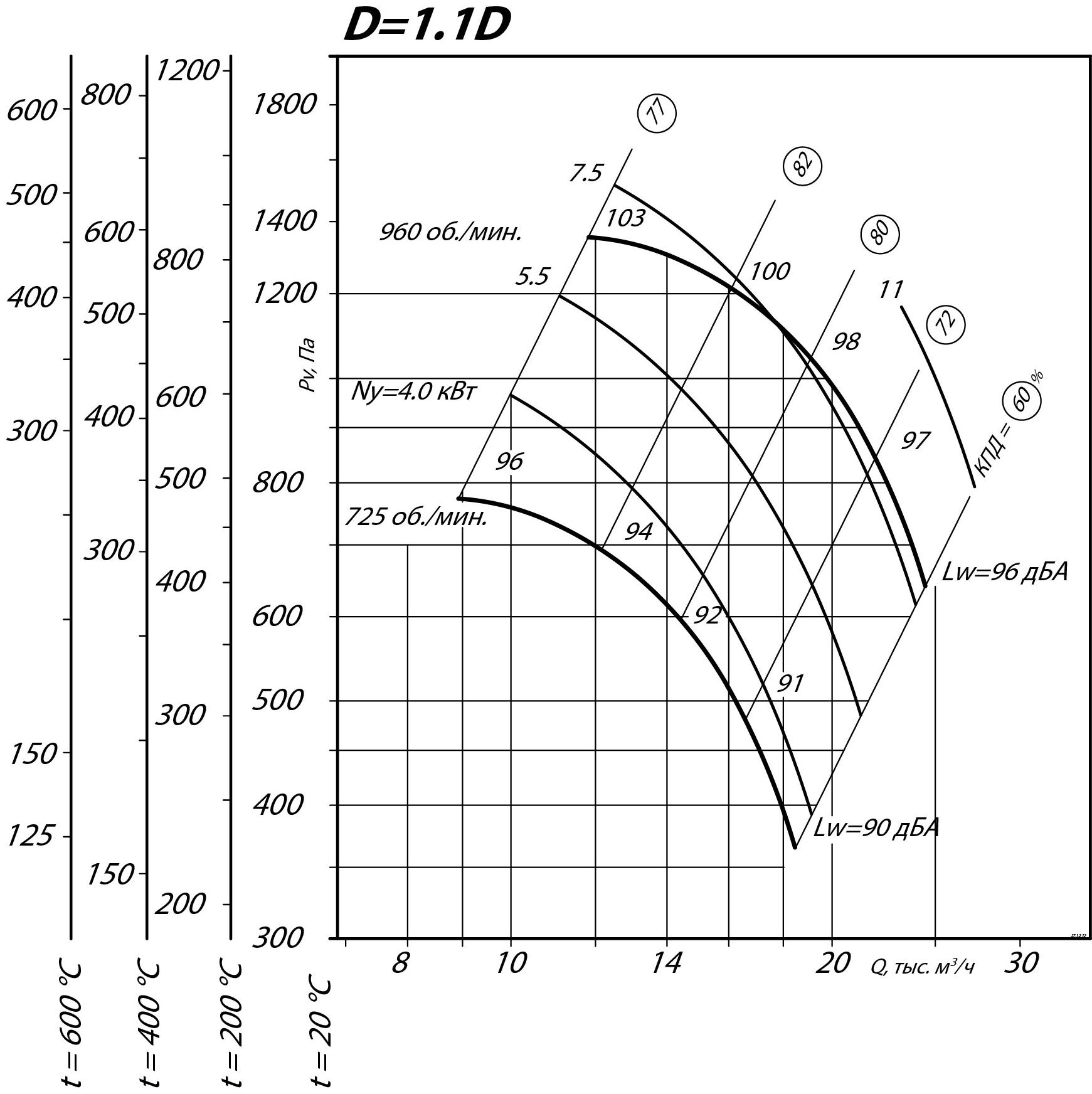

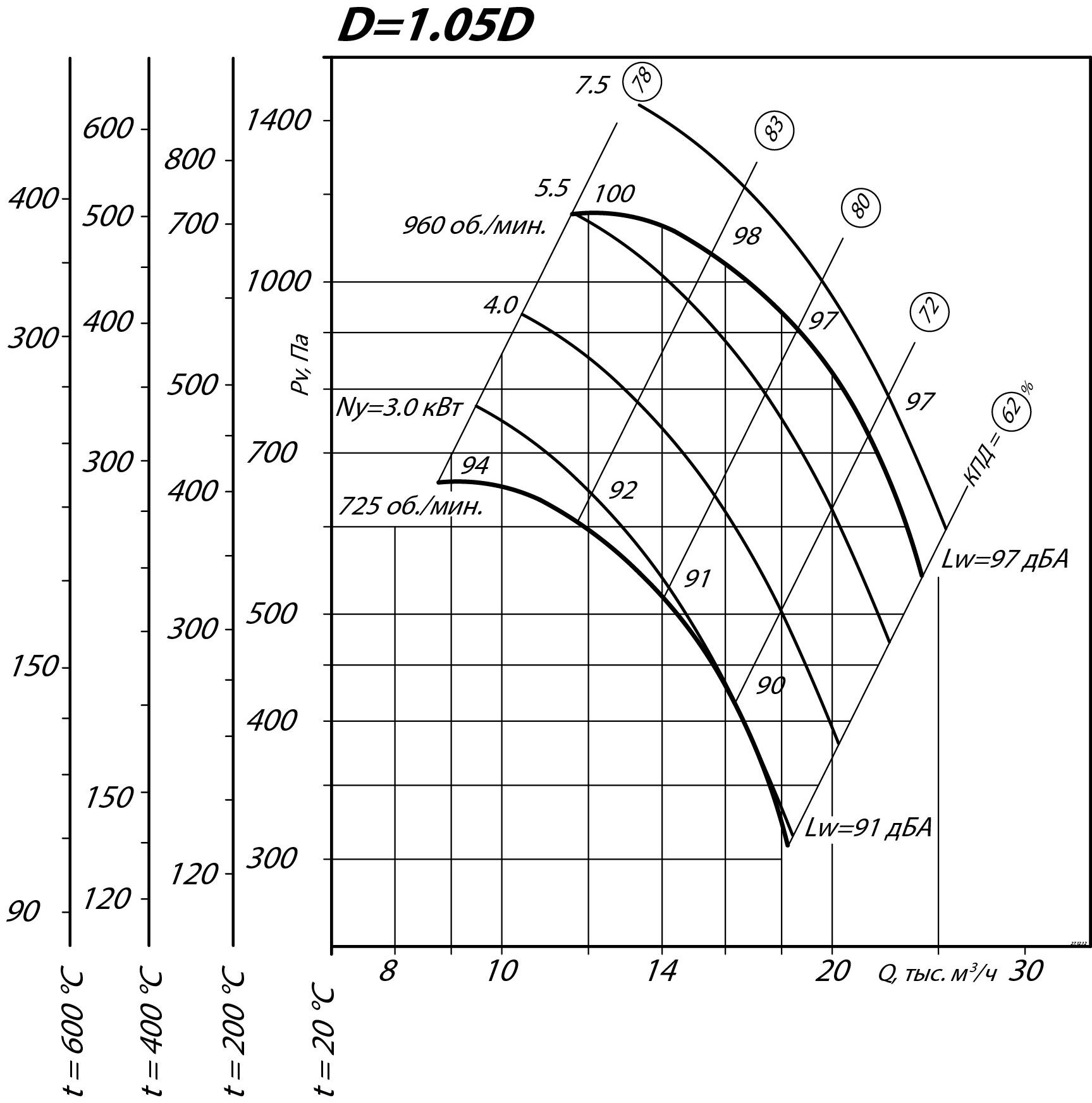

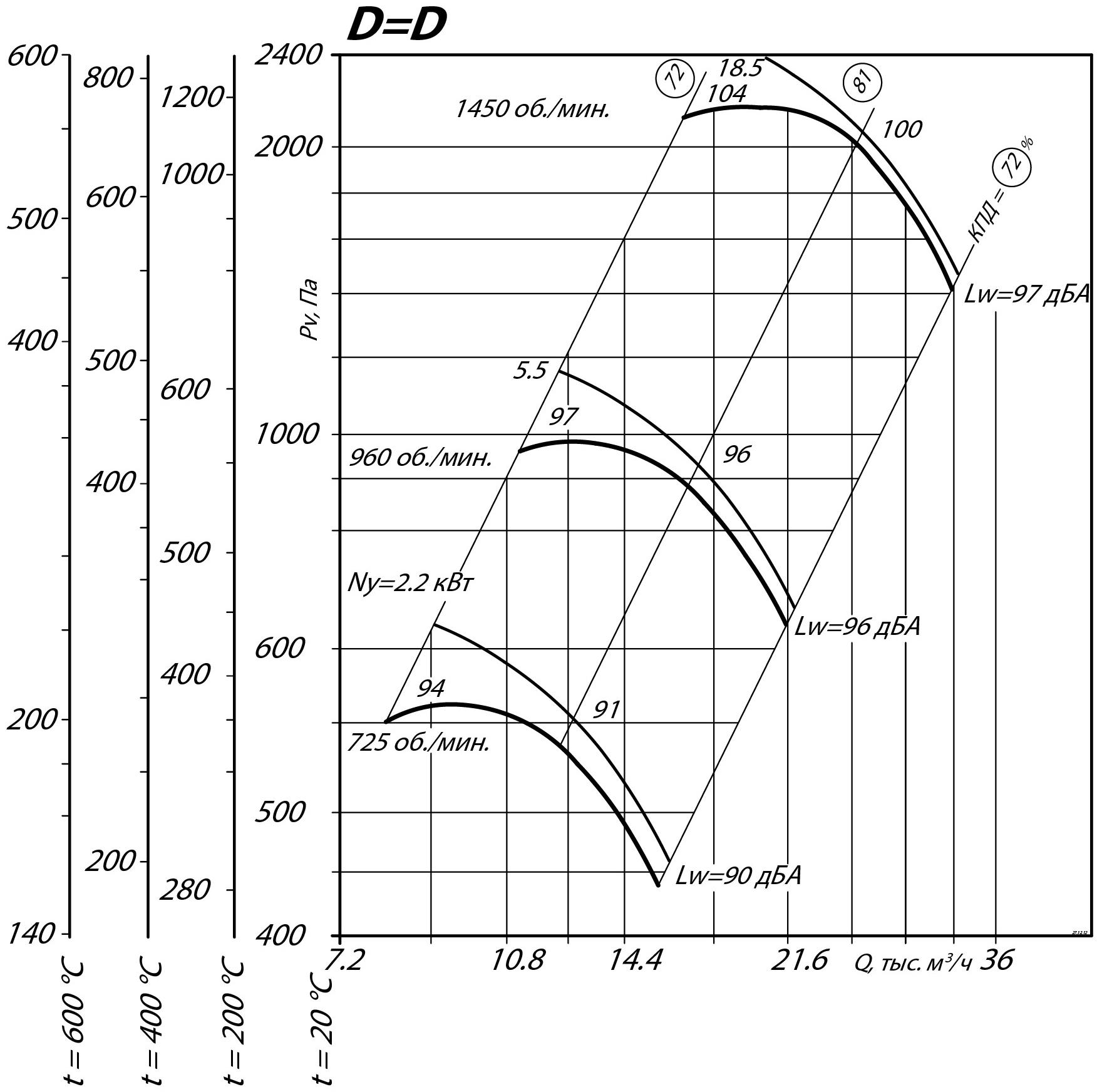

Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №8, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №8, Исполнение 1

	Диаметры		Диаметры							Расстояния между отверстиями для крепления
А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
520	803	850	560	560	---	---	592	592	905	1300	388	465	135	---	---

	Размеры			Диаметры					Диаметры			Количество отверстий
L5, мм	S, мм	S1, мм	S2, мм	d, мм	d1, мм	d2, мм	d3, мм	d4, мм	f1, мм	f2, мм	h, мм	n_отв., шт	n1_отв., шт	n2_отв., шт	n3_отв., шт	n4_отв., шт
---	606	---	---	12	10	---	---	14	---	---	533	16	4	---	---	4

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №8, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1436	606	1438	533	1309	555	1868	963	1273	704	1735	830

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1618	655	1659	754	1238	533	1510	605	1618	963	1460	555

Акустические характеристики радиального вентилятора ВР 80-75 ДУ №8, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1000	89	91	99	92	90	88	80	71	96

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Аэродинамические характеристики радиального вентилятора

Габаритные и присоединительные размеры радиального вентилятора

	Диаметры		Диаметры							Расстояния между отверстиями для крепления
А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
162	257	292	175	175	---	---	197	197	320	521	165	265	32	---	---

	Размеры			Диаметры			Диаметры			Количество отверстий
L5, мм	S, мм	S1, мм	S2, мм	d, мм	d1, мм	d2, мм	f1, мм	f2, мм	h, мм	n_отв., шт	n1_отв., шт	n2_отв., шт	n3_отв., шт	n4_отв., шт
---	220	---	---	10,5	8	12	---	---	198	8	4	---	---	4

Габаритные и присоединительные размеры радиального вентилятора, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
458	189	518	198	410	174	650	330	419	221	590	270

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
535	205	556	236	419	198	510	190	536	331	495	175

Акустические характеристики радиального вентилятора

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	58	61	69	62	60	58	50	41	67
3000	72	73	76	84	77	75	73	65	84

Технические характеристики Радиальные вентиляторы ВР 80-75 ДУ №8,0 , исполнение 1

	Электродвигатель			Параметры в рабочей зоне						Виброизоляторы
Относи-тельный диаметр колеса	Частота вращения, об/мин.	Установленная мощность, кВт (при t=20ºC)	Тип электро-двигателя *	Производи-тельность, 1000 м³/час	Полное давление, Па при t=20ºC	Полное давление, Па при t=200ºC	Полное давление, Па при t=400ºC	Полное давление, Па при t=600ºC	Масса, кг	Марка	количество в комплекте
0,9	960	4,0	112МВ6	8,1-19,0	700-275	433-170	308-121	238-93	258	ДО-42	5
0,95	960	5,5	132S6	11,6-19,9	840-435	519-269	369-191	285-147	277
1	725	2,2	112МА8	8,2-15,3	520-380	321-235	228-167	176-129	260
	960	5,5	132S6	11,1-21,6	990-640	612-396	435-281	336-217	282
	1450	18,5	160М4	17,1-32,4	2150-1400	1330-866	946-616	731-476	319
1,05	725	3,0	112МВ8	8,8-18,1	660-310	408-191	290-136	224-105	285
1,05	960	7,5	132М6	11,6-24,5	1180-540	730-334	519-237	401-183	299
1,1	725	4,0	132S8	8,9-18,2	780-360	482-222	343-158	265-122	332
	960	7,5	132М6	11,8-17,8	1350-1100	835-680	594-484	459-374	337
	960	11,0	160S6	11,8-24,5	1350-640	835-396	594-281	459-217	344

Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №8, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №8, Исполнение 1

	Диаметры		Диаметры							Расстояния между отверстиями для крепления
А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
520	803	850	560	560	---	---	592	592	905	1300	388	465	135	---	---

	Размеры			Диаметры					Диаметры			Количество отверстий
L5, мм	S, мм	S1, мм	S2, мм	d, мм	d1, мм	d2, мм	d3, мм	d4, мм	f1, мм	f2, мм	h, мм	n_отв., шт	n1_отв., шт	n2_отв., шт	n3_отв., шт	n4_отв., шт
---	606	---	---	12	10	---	---	14	---	---	533	16	4	---	---	4

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №8, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1436	606	1438	533	1309	555	1868	963	1273	704	1735	830

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1618	655	1659	754	1238	533	1510	605	1618	963	1460	555

Акустические характеристики радиального вентилятора ВР 80-75 ДУ №8, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1000	89	91	99	92	90	88	80	71	96

Технические характеристики Радиальные вентиляторы ВР 80-75 ДУ №8,0 , исполнение 1

Электродвигатель

Параметры в рабочей зоне

Виброизоляторы

Относи-тельный диаметр колеса

Частота вращения, об/мин.

Установленная мощность, кВт (при t=20ºC)

Тип электро-двигателя *

Производи-тельность, 1000 м³/час

Полное давление, Па при t=20ºC

Полное давление, Па при t=200ºC

Полное давление, Па при t=400ºC

Полное давление, Па при t=600ºC

Масса, кг

Марка

количество в комплекте

0,9

960

4,0

112МВ6

8,1-19,0

700-275

433-170

308-121

238-93

258

ДО-42

0,95

960

5,5

132S6

11,6-19,9

840-435

519-269

369-191

285-147

277

725

2,2

112МА8

8,2-15,3

520-380

321-235

228-167

176-129

260

960

5,5

132S6

11,1-21,6

990-640

612-396

435-281

336-217

282

1450

18,5

160М4

17,1-32,4

2150-1400

1330-866

946-616

731-476

319

1,05

725

3,0

112МВ8

8,8-18,1

660-310

408-191

290-136

224-105

285

960

7,5

132М6

11,6-24,5

1180-540

730-334

519-237

401-183

299

1,1

725

4,0

132S8

8,9-18,2

780-360

482-222

343-158

265-122 Особенности

Радиальные вентиляторы дымоудаления ВР 80-75 ДУ

Радиальные вентиляторы дымоудаления ВР 80-75 ДУ способны развивать низкое давление и работают по принципу одностороннего всасывания. Данный тип вентиляторов предназначен для работы в составе противопожарных вентиляционных систем. Основное назначение – максимально эффективный отвод летучих продуктов горения и избыточного тепла из зданий и помещений в случае возникновения пожара. При подключении к автоматизированной вентиляционной системе включатся автоматически при срабатывании датчиков.

Рабочая среда радиальных вентиляторов дымоудаления ВР 80-75 ДУ – задымленный и загазованный воздух помещений. Предельная концентрация твердых взвешенных включений в рабочей среде – 10 г/м.куб. Температурный предел в зависимости от исполнения – плюс 400°С (минимальная гарантированная работоспособность 2ч) или плюс 600°С (в течение часа).

Конструктивные особенности вентилятора ВР 80-75 ДУ

Радиальные вентиляторы ВР 80-75 ДУ отгружаются потребителю в полностью собранном и готовом к монтажным работам виде. Данные агрегаты подлежат установке на жестком несущем основании за пределами помещений постоянного присутствия персонала или людей.

Функцию опорной части выполняет станина, посредством которой радиальный вентилятор дымоудаления ВР 80-75 ДУ монтируется на фундамент или металлоконструкцию перекрытия. В нижней части станины предусмотрены монтажные отверстия под установку анкерного крепления.

На опорной раме смонтирован корпус в форме «улитки», материал корпуса зависит от исполнения вентилятора ВР 80-75 ДУ (нержавейка или углеродистая сталь со спецпокрытием). Корпус-улитка выполнен поворотным, что дает возможность развернуть его при монтаже под удобным углом к выходному воздуховоду.

Внутри «улитки» размещается рабочее колесо радиального типа с 12-тью загнутыми назад лопатками. Электродвигатель монтируется соосно крыльчатке на подставке.

В дополнительную комплектацию вентилятора радиального ВР 80-75 ДУ для дымоудаления могут быть включены виброизоляционные опоры и теплостойкие гибкие вставки.

Вентиляторы дымоудаления ВР 80-75 ДУ условия эксплуатации

Радиальные вентиляторы дымоудаления ВР 80-75 ДУ устанавливаются в отапливаемых и неотапливаемых закрытых помещениях (кат. разм. 3 и 2) при температуре окружающей среды -40°С…+40°С в регионах с умеренным (У) и тропическим (Т) климатом.

Радиальные вентиляторы ВР 80-75 ДУ для удаления дыма и газов выпускаются в 10-ти стандартных типоразмерах. В зависимости от применяемых конструкционных материалов можно заказать и купить вентиляторы дымоудаления ВР 80-75 ДУ с гарантированной работоспособностью в течение 2-х часов при t=+400°С или в течение 1-го часа при t=+600°С.

Опции

Основные варианты изготовления

Индекс	Назначение и материалы
ВР 80-75 ДУ 01	Рабочее колесо - из жаростойкой нержавеющей стали, корпус из оцинкованной стали для эксплуатации в течение 60 минут при температуре перемещаемой среды 600°С.
ВР 80-75 ДУ 02	Рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус из оцинкованной стали для эксплуатации в течение 120 минут при температуре перемещаемой среды 400°С.

Оплата

Наличными при получении заказа

Заказ можно оплатить наличными при доставке или получении в пункте самовывоза. Банковским переводом от ФЛ.

Оплатить заказ можно в любом банке по счету, выставленному на Ваше имя. Запросите счет у менеджера, распечатайте его, произведите оплату в течении трех рабочих дней и ожидайте доставку.

Банковской картой

Оплатить заказ банковской картой можно:

через платежный терминал курьера
через стационарный терминал в пунктах самовывоза
через форму на сайте

Никакие комиссии с плательщика не взимаются.

Яндекс деньгами, WebMoney

Заказ можно оплатить электронными деньгами. Для этого Вам необходимо оформить заказ у менеджера, затем ввести номер выставленного вам счета и фамилию плательщика в форме оплаты. После нажатия кнопки Оплатить, Вы будете переадресованы на свой кошелек, где автоматически заполнится назначение платежа и сумма.

Кредит и рассрочка

В кредит или рассрочку можно купить любой товар дороже 10000 рублей. Для оформления вам необходимо нажать кнопку "Кредит в кредит" в карточке выбранного товара. Далее заполнить несколько обязательных полей и оформить заявку.

Безналичным платежом от ЮЛ

Оплатить заказ можно от ЮЛ по выставленному счету либо договору. Все товары и услуги реализуются с НДС. При отгрузке необходимо иметь доверенность или печать получателя.

Доставка

Часы работы службы доставки: Рабочие дни с 9 до 21 часов, в субботу с 10 до 19 часов

Стоимость доставки: По Москве в пределах МКАД - 2000 руб. Доставка за пределы МКАД оплачивается дополнительно из расчета 40 руб за 1 км. На кондиционеры с монтажом действуют особые условия доставки.

Сроки доставки: Возможна доставка в день заказа!

Доставка по Росиии: При заказе из любого населенного пункта России, на следующий день после заказа, приобретенный Вами товар бесплатно будет доставлен до терминала транспортной компании в Москве. Мы работаем со всеми крупными транспортными компаниями, поэтому Вы можете выбрать любую из них исходя из своих предпочтений, или наш менеджер поможет подобрать наиболее выгодный вариант доставки. При отправке оборудования через транспортные компании, все оборудование проходит дополнительную проверку по качеству и комплектности, для исключения малейшей вероятности возврата. Доставка по России осуществляется только после полной оплаты заказа.

Модификации серии «Завод ВЕНТИЛЯТОР» Радиальные вентиляторы ВР 80-75 ДУ

Радиальный вентилятор ВР 80-75 2,5 ДУ	16 250 руб.	Купить
Радиальный вентилятор ВР 80-75 3,15 ДУ	20 990 руб.	Купить
Радиальный вентилятор ВР 80-75 4,0 ДУ	27 400 руб.	Купить
Радиальный вентилятор ВР 80-75 5,0 ДУ	46 520 руб.	Купить
Радиальный вентилятор ВР 80-75 6,3 ДУ	53 940 руб.	Купить
Радиальный вентилятор ВР 80-75 8,0 ДУ	106 150 руб.	Купить
Радиальный вентилятор ВР 80-75 10,0 ДУ	195 140 руб.	Купить
Радиальный вентилятор ВР 80-75 12,5 ДУ	298 420 руб.	Купить
Радиальный вентилятор ВР 80-75 16,0 ДУ	Узнать цену	Купить
Радиальный вентилятор ВР 80-75 20,0 ДУ	Узнать цену	Купить

Заявка

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Отправить

+7 (495) 146-65-64

Пн.-пт.: 09.00 — 19.00, сб-вс: 10.00 - 17.00

Москва, Днепропетровская, 2, каб. 311

info@airventilation.ru Контакты

Работаем по всей России!

+7 (495) 146-65-64

Отправьте заявку
и получите коммерческое предложение

Наш менеджер перезвонит Вам:
