«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 80-75 5,0 ДУ

Артикул товара: 33266

Радиальный вентилятор ВР 80-75 5,0 ДУ
Радиальный вентилятор ВР 80-75 5,0 ДУ - фото 2Радиальный вентилятор ВР 80-75 5,0 ДУ - фото 3Радиальный вентилятор ВР 80-75 5,0 ДУ - фото 4Радиальный вентилятор ВР 80-75 5,0 ДУ - фото 5

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 80-75 5,0 ДУ — это модель серии Радиальные вентиляторы ВР 80-75 ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
46 520 руб.
Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор радиальный ВР 80-75 ДУ №5 низкого давления производится по ТУ 4861-001-85589750.

Радиальный вентилятор ВР-80-75 ДУ №5 изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Производительность такого вентилятора от 1950 м³/ч до 8900 м³/ч., предельная температура рабочей среды до +600°С. Вентиляторы ВР 80-75-5 ДУ применяют для работы в составе противопожарных вентиляционных систем, способны быстрого и эффективного удаления из помещений различного назначения возникающих в процессе пожара газовоздушных смесей и отводом из них тепла.

Технические характеристики Радиальные вентиляторы ВР 80-75 ДУ №5,0 , исполнение 1

Электродвигатель Параметры в рабочей зоне Виброизоляторы
Относи-тельный диаметр колеса Частота вращения, об/мин. Установленная мощность, кВт (при t=20ºC) Тип электро-двигателя * Производи-тельность, 1000 м3/час Полное давление, Па при t=20ºC Полное давление, Па при t=200ºC Полное давление, Па при t=400ºC Полное давление, Па при t=600ºC Масса, кг Марка количество в комплекте
0,9 960 0,55 71В6 1,95-4,6 265-107 164-66 116-47 90-36 95 ДО-40 5
1450 1,1 80А4 2,97-7,0 620-245 383-151 272-107 210-83 100
0,95 960 0,55 71В6 2,7-4,9 330-165 204-102 145-72 112-56 103
1450 1,5 80В4 4,2-7,3 750-375 464-232 330-165 255-127 111
1 960 0,55 71В6 2,6-3,6 370-350 229-216 165-154 125-119 98
960 0,75 80А6 2,6-5,1 370-195 229-120 162-85 125-66 99
1450 2,2 90L4 3,95-7,9 860-440 532-272 378-193 292-149 112
1,05 960 0,75 80А6 3,7-5,9 450-207 278-128 198-91 153-70 98
1450 2,2 90L4 4,2-6,9 1050-800 649-495 462-352 357-272 99
1450 3,0 100S4 4,2-8,9 1050-470 649-290 462-206 357-159 11
1,1 960 1,1 80В6 2,95-5,8 530-275 328-170 233-121 180-93 102
1450 3,0 100S4 4,45-8,8 1200-620 742-383 528-272 408-210 112

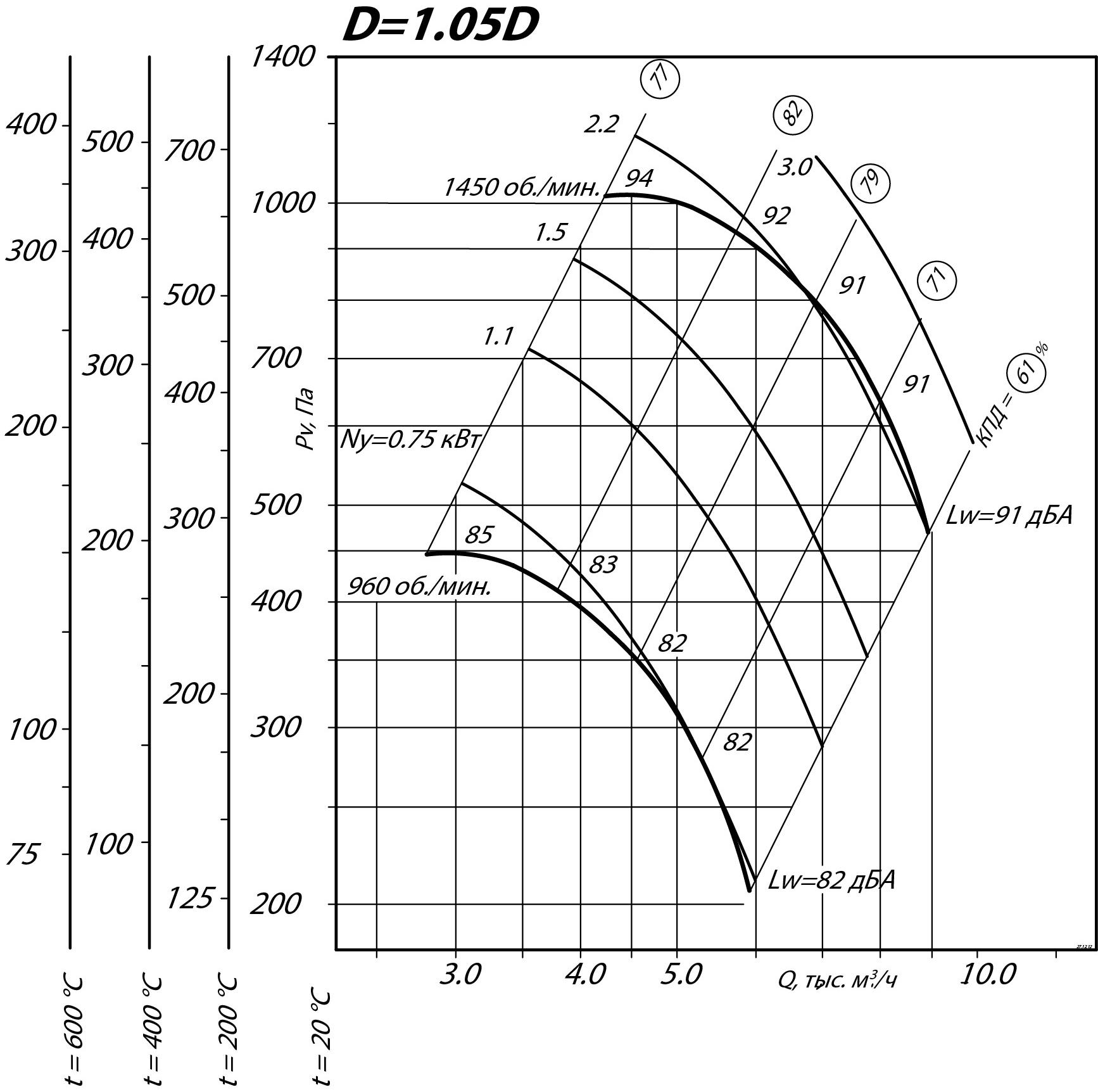

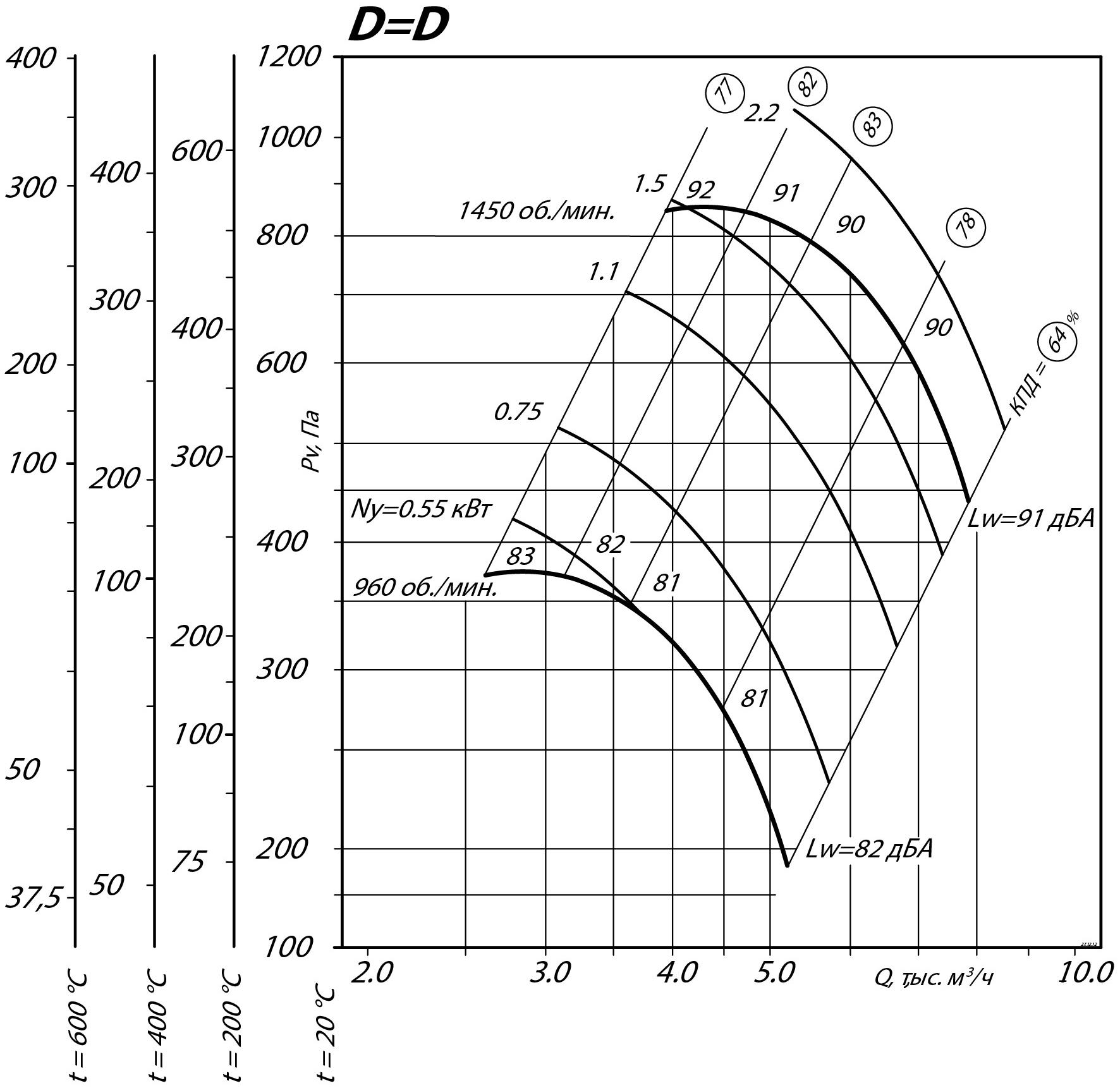

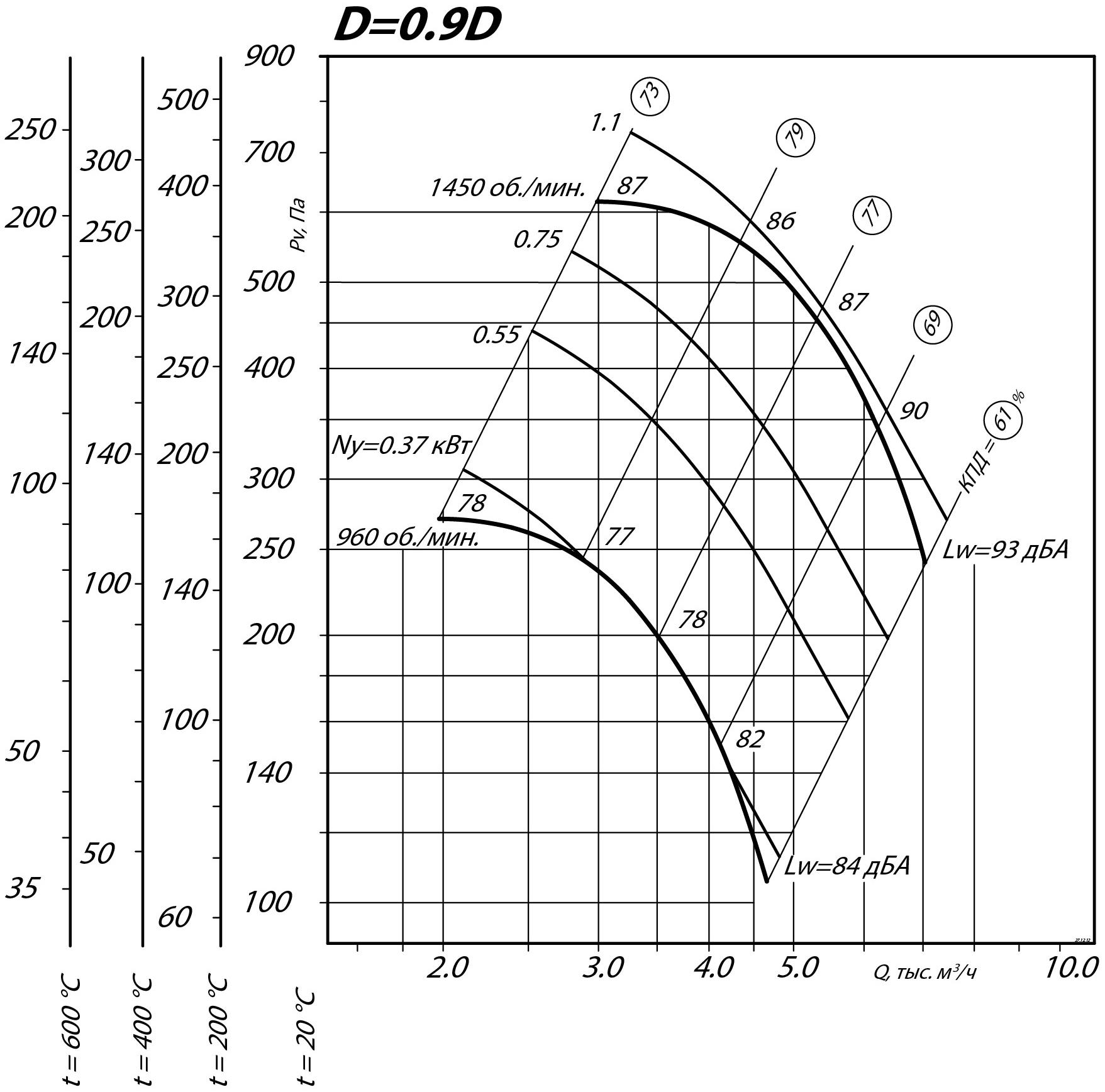

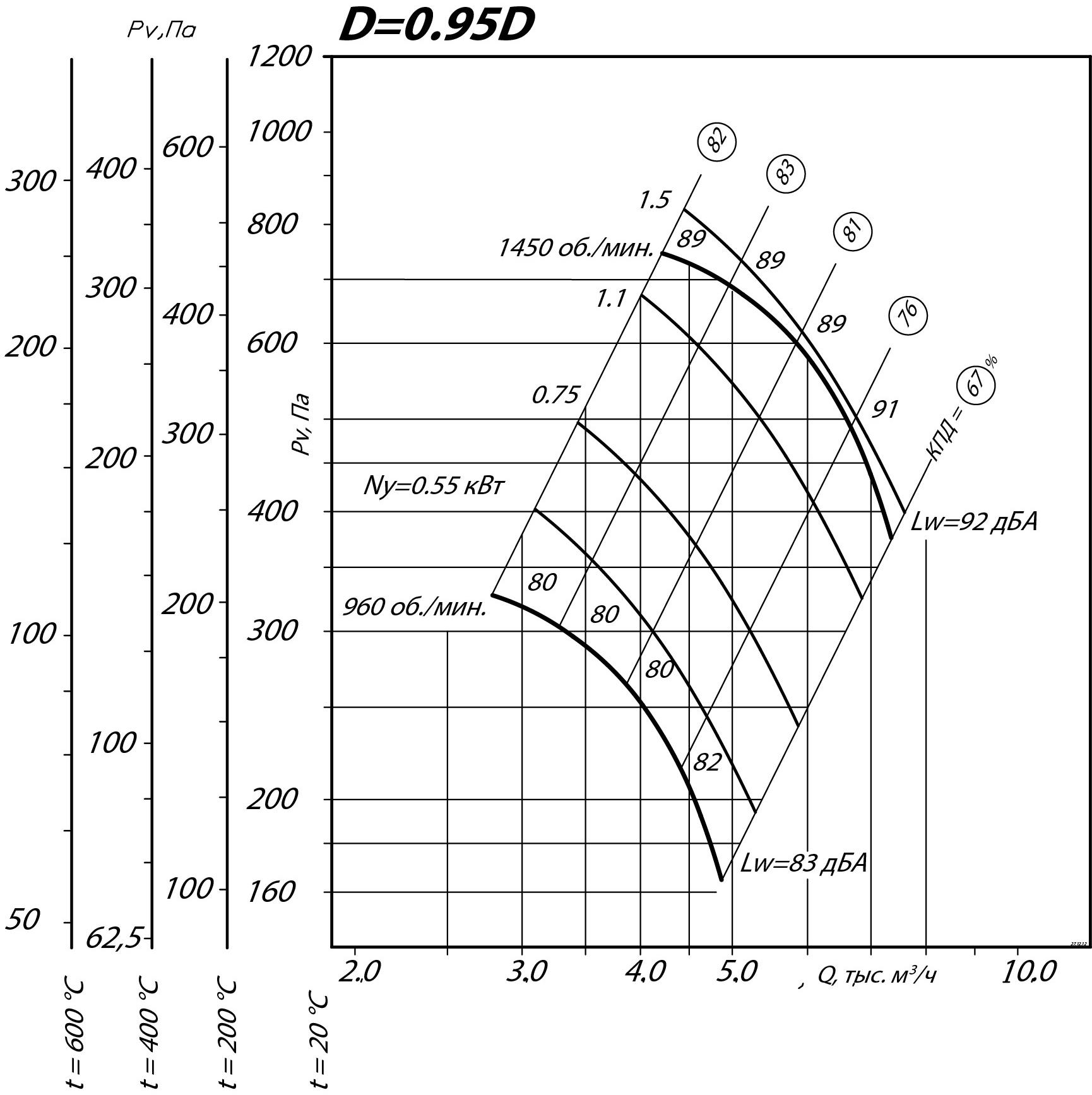

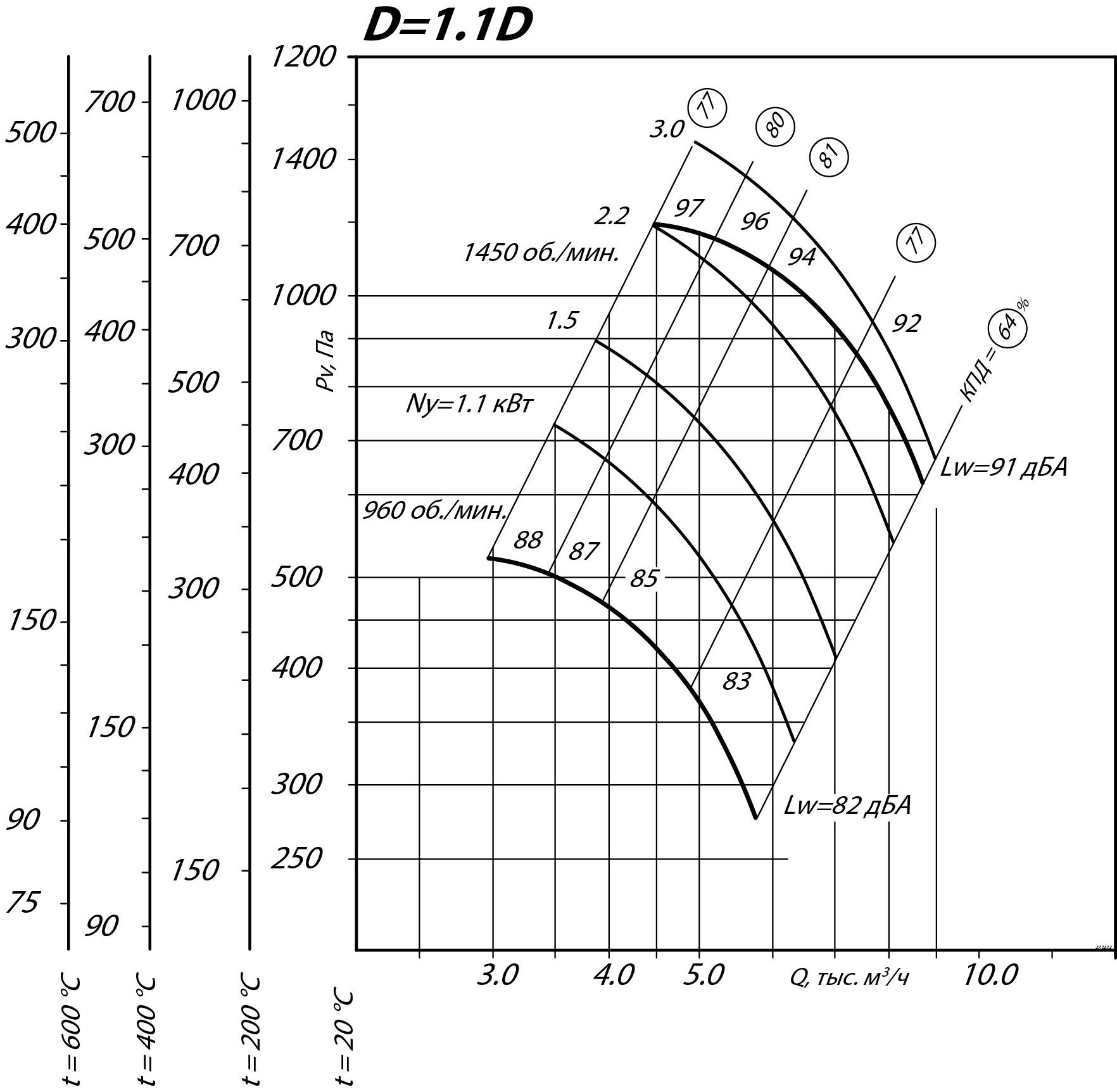

Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №5, Исполнение 1

Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №5, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №5, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №5, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №5, Исполнение 1
Аэродинамические характеристики радиального вентилятора ВР 80-75 ДУ №5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №5, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №5, Исполнение 1
Диаметры Диаметры Расстояния между отверстиями для крепления
А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
324 502 537 350 350 --- --- 382 382 650 845 253 376 104 --- ---
Размеры Диаметры
Диаметры Количество отверстий
L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм d3, мм
d4, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
--- 410 --- --- 10 10 --- --- 15 --- --- 340 8 4 --- --- 4

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 ДУ №5, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
906 377 990 340 818 347 1264 614 779 439 1179 529
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1023 410 1121 471 780 340 1028 377 1023 613 998 348
Радиальный вентилятор ВР 80-75 №5,0 ДУ

Акустические характеристики радиального вентилятора ВР 80-75 ДУ №5, Исполнение 1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 71 73 81 71 72 70 62 53 78
1500 80 84 92 85 83 81 73 64 89

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.


Особенности

Радиальные вентиляторы дымоудаления ВР 80-75 ДУ

Радиальные вентиляторы дымоудаления ВР 80-75 ДУ способны развивать низкое давление и работают по принципу одностороннего всасывания. Данный тип вентиляторов предназначен для работы в составе противопожарных вентиляционных систем. Основное назначение – максимально эффективный отвод летучих продуктов горения и избыточного тепла из зданий и помещений в случае возникновения пожара. При подключении к автоматизированной вентиляционной системе включатся автоматически при срабатывании датчиков.

Рабочая среда радиальных вентиляторов дымоудаления ВР 80-75 ДУ – задымленный и загазованный воздух помещений. Предельная концентрация твердых взвешенных включений в рабочей среде – 10 г/м.куб. Температурный предел в зависимости от исполнения – плюс 400°С (минимальная гарантированная работоспособность 2ч) или плюс 600°С (в течение часа).

Конструктивные особенности вентилятора ВР 80-75 ДУ

Радиальные вентиляторы ВР 80-75 ДУ отгружаются потребителю в полностью собранном и готовом к монтажным работам виде. Данные агрегаты подлежат установке на жестком несущем основании за пределами помещений постоянного присутствия персонала или людей.

Функцию опорной части выполняет станина, посредством которой радиальный вентилятор дымоудаления ВР 80-75 ДУ монтируется на фундамент или металлоконструкцию перекрытия. В нижней части станины предусмотрены монтажные отверстия под установку анкерного крепления.

На опорной раме смонтирован корпус в форме «улитки», материал корпуса зависит от исполнения вентилятора ВР 80-75 ДУ (нержавейка или углеродистая сталь со спецпокрытием). Корпус-улитка выполнен поворотным, что дает возможность развернуть его при монтаже под удобным углом к выходному воздуховоду.

Внутри «улитки» размещается рабочее колесо радиального типа с 12-тью загнутыми назад лопатками. Электродвигатель монтируется соосно крыльчатке на подставке.

В дополнительную комплектацию вентилятора радиального ВР 80-75 ДУ для дымоудаления могут быть включены виброизоляционные опоры и теплостойкие гибкие вставки.

Вентиляторы дымоудаления ВР 80-75 ДУ условия эксплуатации

Радиальные вентиляторы дымоудаления ВР 80-75 ДУ устанавливаются в отапливаемых и неотапливаемых закрытых помещениях (кат. разм. 3 и 2) при температуре окружающей среды -40°С…+40°С в регионах с умеренным (У) и тропическим (Т) климатом.

Радиальные вентиляторы ВР 80-75 ДУ для удаления дыма и газов выпускаются в 10-ти стандартных типоразмерах. В зависимости от применяемых конструкционных материалов можно заказать и купить вентиляторы дымоудаления ВР 80-75 ДУ с гарантированной работоспособностью в течение 2-х часов при t=+400°С или в течение 1-го часа при t=+600°С.

Опции

Основные варианты изготовления

Индекс Назначение и материалы
ВР 80-75 ДУ 01
Рабочее колесо - из жаростойкой нержавеющей стали, корпус из оцинкованной стали для эксплуатации в течение 60 минут при температуре перемещаемой среды 600°С.
ВР 80-75 ДУ 02
Рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус из оцинкованной стали для эксплуатации в течение 120 минут при температуре перемещаемой среды 400°С.
